SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 11
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-77-1 |
1 |
变更或见其他配置 |
1 |
左支座总成 |
Left Support Abutment component |
2-77-2 |
2 |
变更或见其他配置 |
1 |
右支座总成 |
Right Support Abutment |
2-77-3 |
3 |
11463118 |
1 |
锁扣总装 |
Lock catch AS |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

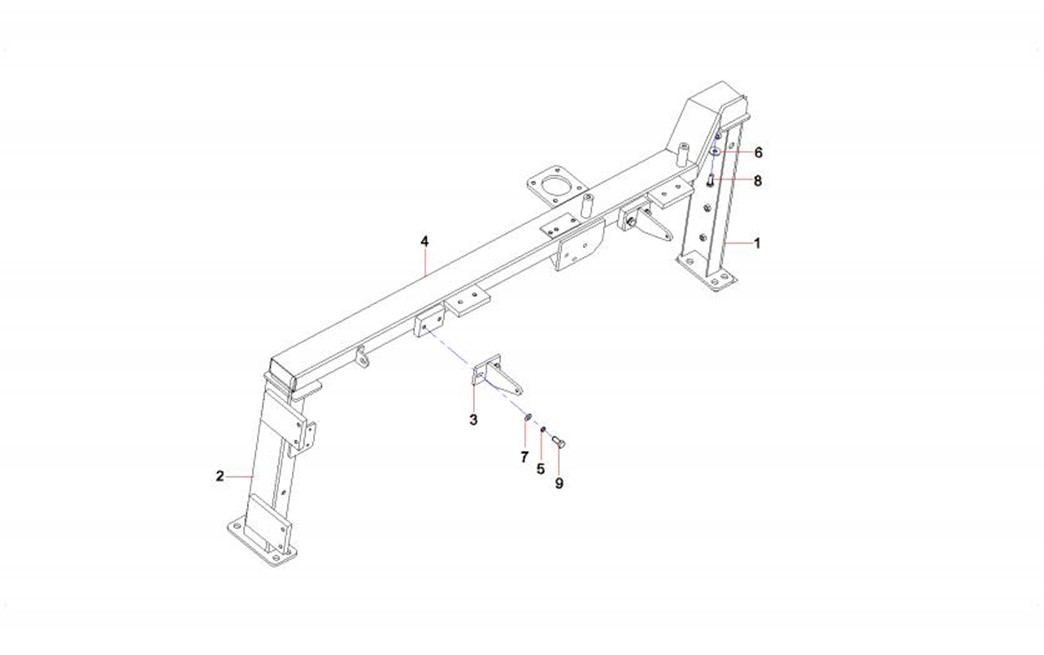

2-79-1 |
1 |
11287738 |
1 |
右立柱组件 |
Pillar AS,right |
2-79-2 |
2 |
11315121 |
1 |
左立柱组件 |
Pillar AS,left |
2-79-3 |
3 |
11665641 |
2 |
支架组件 |
Bracket As |
2-79-4 |
4 |
11315179 |
1 |
横梁总成 |
Cross beam GP |
2-79-5 |
5 |
A210401000001 |
8 |
垫圈 |
Washer 10GB93 |
2-79-6 |
6 |
A210404000003 |
4 |
垫圈 |
Washer 10GB96.1 |
2-79-7 |
7 |
A210405000011 |
4 |
垫圈 |
Washer 10GB97.1 |
2-79-8 |
8 |
A210111000024 |
4 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-79-9 |
9 |
A210111000101 |
4 |
螺栓M12×25GB5783 10.9级 |
Bolt M12×25GB5783 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

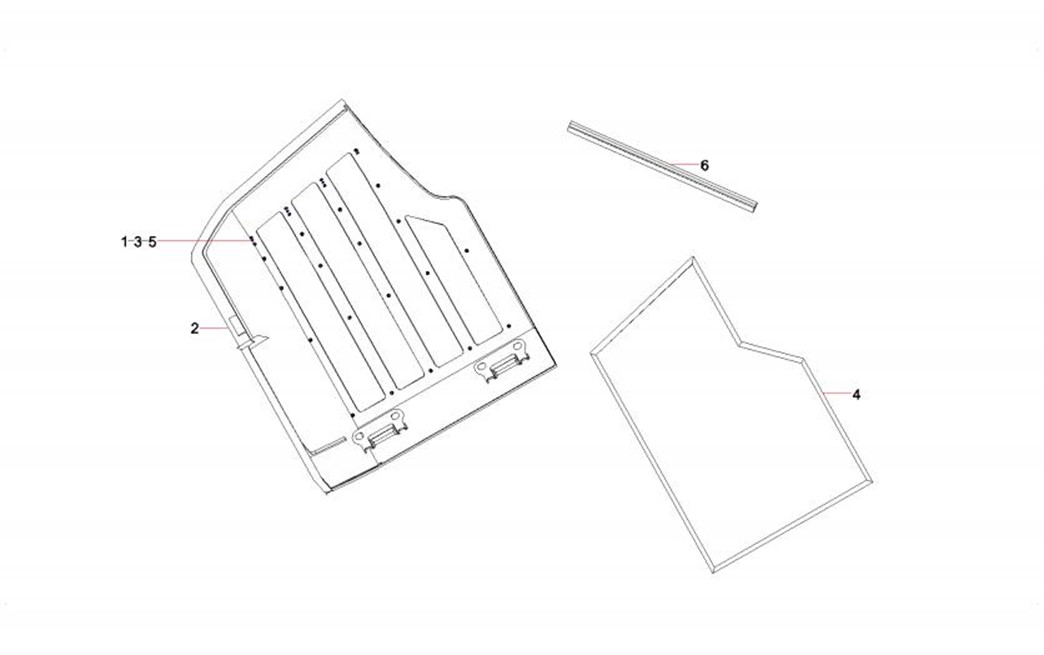

2-81-1 |
1 |
A210307000014 |
22 |
螺母 |
Nut M4GB6170 |
2-81-2 |
2 |
10742969 |
1 |
右侧门总成 |
Right Door Assy. |
2-81-3 |
3 |
A210405000004 |
22 |
垫圈 |
Washer 4GB97.1 |
2-81-4 |
4 |
11117678 |
1 |
右门钢丝网组件 |
Steel lathing AS,door,right |
2-81-5 |
5 |
A210401000013 |
22 |
垫圈 |
Washer 4GB93 |
2-81-6 |
6 |
11116644 |
1 |
右门密封条 |
sealing strip |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-83-1 |
1 |
10536806 |
2 |
铰链 |
Hinge |
2-83-2 |
2 |
11146089 |
1 |
后机罩总成 |
Assembly of rear hood |
2-83-3 |
3 |
A210401000016 |
4 |
垫圈 |
Washer 6GB93 |
2-83-4 |
4 |
A210405000006 |
4 |
垫圈 |
Washer 6GB97.1 |
2-83-5 |
5 |
A210401000001 |
4 |
垫圈 |
Washer 10GB93 |
2-83-6 |
6 |
A210405000011 |
4 |
垫圈 |
Washer 10GB97.1 |
2-83-7 |
7 |
A222200000103 |
1 |
机罩锁 |
Lock, engine hood |
2-83-8 |
8 |
A210111000125 |
4 |
螺栓 |
Bolt M10×16GB5783 |
2-83-9 |
9 |
A210111000079 |
4 |
螺栓 |
Bolt M6×16GB5783 |
2-83-10 |
10 |
11116621 |
1 |
后机罩密封条 |
Sealing strip |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

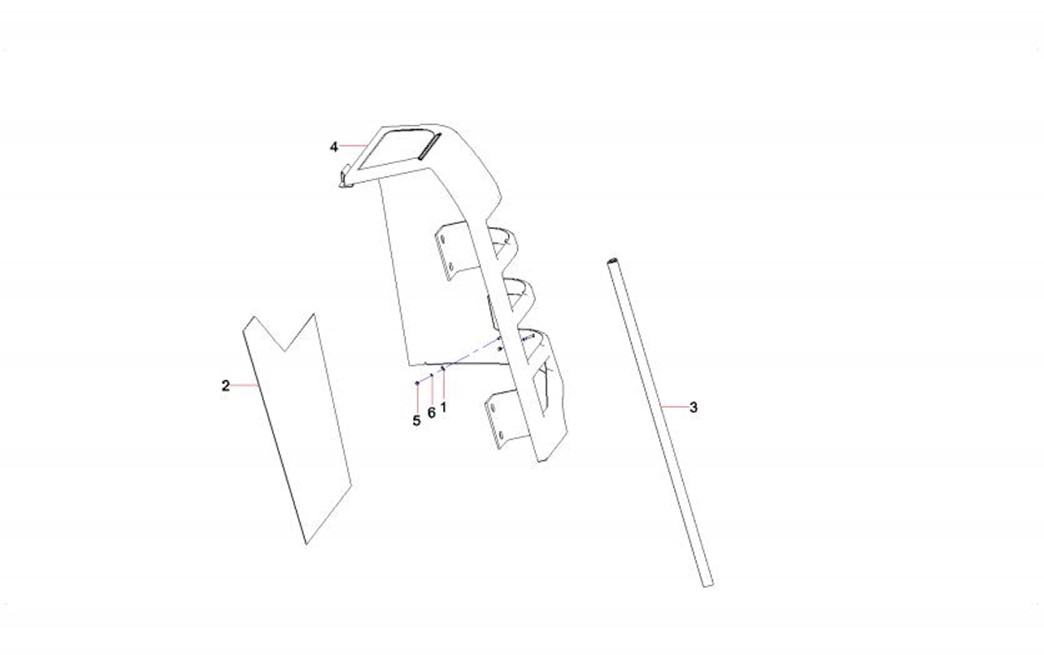

2-85-1 |
1 |
A210405000004 |
19 |
垫圈 |
Washer 4GB97.1 |
2-85-2 |
2 |
11117710 |
1 |
左门钢丝网 |
Screen,steel-wire,door,left |
2-85-3 |
3 |
11116611 |
1 |
左门密封条 |
sealing strip |
2-85-4 |
4 |
11145854 |
1 |
左侧门总成 |
Left Door Assy. |
2-85-5 |
5 |
A210307000014 |
19 |
螺母 |
Nut M4GB6170 |
2-85-6 |
6 |
A210401000013 |
19 |
垫圈 |
Washer 4GB93 |
