SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 13
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-97-21 |
21 |
A229900001345 |
3 |
软管环箍 |
Clamp, hose |
2-97-22 |
22 |
11607476 |
1 |
海绵 |
Seal |
2-97-23 |
23 |
11144754 |
1 |
海绵 |
Seal |
2-97-24 |
24 |
11144763 |
1 |
海绵 |
Seal |
2-97-25 |
25 |
10539653 |
1 |
密封条 |
Seal, strip |
2-97-26 |
26 |
60040286 |
2 |
双钢丝式环箍 |
Clamp |
2-97-27 |
27 |
11144759 |
1 |
下水管 |
Hose, radiator (lower) |
2-97-28 |
28 |
11144764 |
1 |
海绵 |
Seal |
2-97-29 |
29 |
60040287 |
2 |
双钢丝式环箍 |
Clamp |
2-97-30 |
30 |
11722805 |
1 |
软管 |
Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

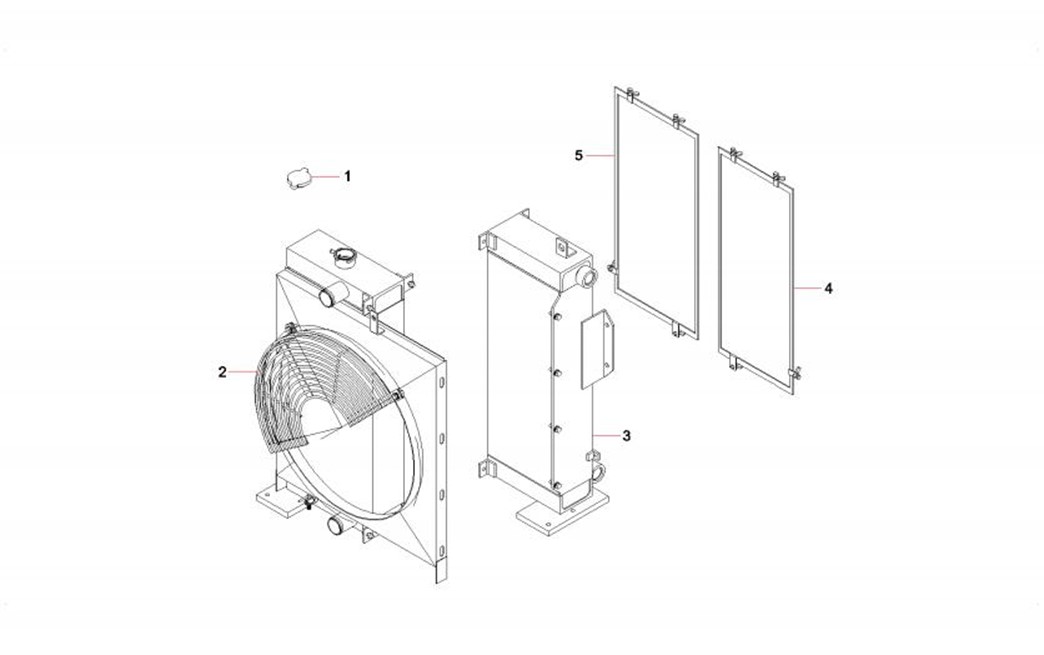

2-99-1 |
1 |
60077849 |
1 |
加水口盖 |
Cap, filler |
2-99-2 |
2 |
60077843 |
1 |
水冷却器 |
Water Cooler |
2-99-3 |
3 |
60077845 |
1 |
油冷却器 |
Cooler – Oil |
2-99-4 |
4 |
60111423 |
1 |
左防尘网 |
left dustproof screen |
2-99-5 |
5 |
60111422 |
1 |
右防尘网 |
Screen,dust |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-101-1 |
1 |
60029665 |
1 |
气缸盖罩 |
Cover, valve mechanism |
2-101-2 |
2 |
60029664 |
1 |
气缸盖 |
Cylinder Head |
2-101-3 |
3 |
60029666 |
1 |
气缸体 |
Cylinder block |
2-101-4 |
4 |
60029673 |
1 |
油底壳和油位计 |
Oil pan & engine oil level gauge |
2-101-5 |
5 |
60029670 |
1 |
凸轮轴和气门 |
Camshaft & valve mechanism |
2-101-6 |
6 |
60029667 |
1 |
曲柄轴+活塞+飞轮 |
Crankshaft & piston & flywheel |
2-101-7 |
7 |
60029671 |
1 |
正时齿轮箱和飞轮盖 |
Timing gearbox and flywheel |
2-101-8 |
8 |
60029660 |
1 |
进气歧管 |
Manifold, inlet |
2-101-9 |
9 |
60029661 |
1 |
排气歧管 |
Manifold, exhaust |
2-101-10 |
10 |
60029644 |
1 |
透气系统 |
Breather |
2-101-11 |
11 |
60029643 |
1 |
燃油喷射系统 |
Fuel injection system |
2-101-12 |
12 |
60029662 |
1 |
喷油泵管路 |
Lines, fuel injection pump |
2-101-13 |
13 |
60029663 |
1 |
喷油泵连接件 |
Connecting parts, fuel injection |
2-101-14 |
14 |
60029646 |
1 |
喷油泵 |
Pump, fuel injection |
2-101-15 |
15 |
60029654 |
1 |
调速器 |
Regulator, Speed |
2-101-16 |
16 |
60029647 |
1 |
输油泵 |
Pump, fuel priming (manual) |
2-101-17 |
17 |
60029652 |
1 |
喷油泵联轴器 |
Coupling, fuel injection pump |
2-101-18 |
18 |
60029648 |
1 |
冷却水泵 |
Pump, water |
2-101-19 |
19 |
60029656 |
1 |
发动机水管 |
Pipe, water (engine) |
2-101-20 |
20 |
60029659 |
1 |
节温器 |
Thermostat |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-103-21 |
21 |
60029672 |
1 |
风扇及皮带 |
Fan & belt |
2-103-22 |
22 |
60029645 |
1 |
机油泵 |
Pump, engine oil |
2-103-23 |
23 |
60029658 |
1 |
机油管路 |
Lines, engine oil |
2-103-24 |
24 |
60029651 |
1 |
起动电机 |
Starting motor |
2-103-25 |
25 |
60029650 |
1 |
发电机 |
Alternator |
2-103-26 |
26 |
60029668 |
1 |
燃油管路 |
Lines, fuel |
2-103-27 |
27 |
60029653 |
1 |
油水分离器 |
Separator, water & fuel |
2-103-28 |
28 |
60029655 |
1 |
惰轮支架 |
Bracket, idler gear |
2-103-29 |
29 |
60029657 |
1 |
发动机座 |
Bracket |
2-103-30 |
30 |
60029649 |
1 |
机油滤清器及冷却器 |
Filter, engine oil |
2-103-31 |
31 |
60029669 |
1 |
燃油过滤器和支架 |
Fuel filter & bracket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

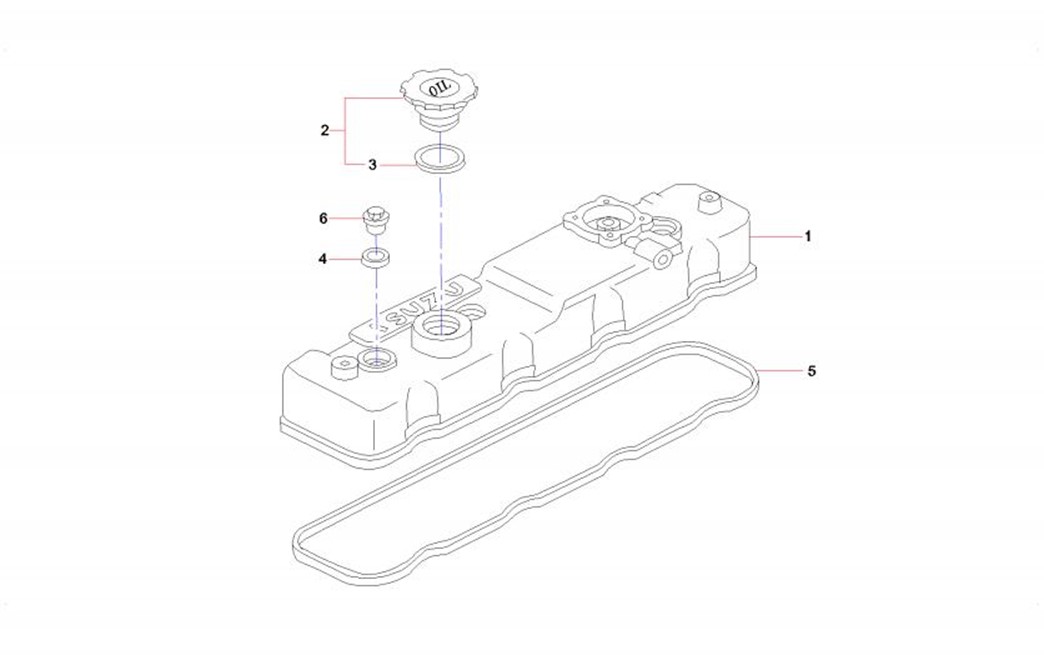

2-105-1 |
1 |
60003272 |
1 |
盖 |
Cover |
2-105-2 |
2 |
B229900005805 |
1 |
机油加注口盖 |
Cap AS, engine oil filler |
2-105-3 |
3 |
60003634 |
1 |
密封垫 |
Gasket, seal |
2-105-4 |
4 |
B229900003047 |
3 |
气缸罩螺母垫片 |
Shim |
2-105-5 |
5 |
B229900003048 |
1 |
气缸罩缸盖间垫片 |
Gasket, valve mechanism cover |
2-105-6 |
6 |
60003553 |
3 |
螺母 |
Nut |
