SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 14
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-107-1 |
1 |
60003643 |
1 |
气缸盖总成 |
Cylinder Head GP |
2-107-2 |
2 |
B229900003465 |
1 |
气缸垫 |
Gasket, cylinder head |
2-107-3 |
3 |
60003619 |
18 |
螺栓 |
Bolt |
2-107-4 |
4 |
B229900003056 |
8 |
气门导管 |
Guide, valve |
2-107-5 |
5 |
60003524 |
4 |
进气门垫 |
Sleeve, air inlet valve |
2-107-6 |
6 |
60003637 |
4 |
排气门垫 |
Sleeve, exhaust valve |
2-107-7 |
7 |
B229900004650 |
1 |
堵塞 |
Plug |
2-107-8 |
8 |
60003288 |
7 |
塞 |
Plug |
2-107-9 |
9 |
B229900004655 |
3 |
堵塞 |
Plug, Cup |
2-107-10 |
10 |
60003701 |
5 |
密封圈 |
Ring, sealing |
2-107-11 |
11 |
B229900003079 |
4 |
预热塞 |
Plug, preheat |
2-107-12 |
12 |
60003681 |
1 |
预热塞接头 |
Connector, preheat plug |
2-107-13 |
13 |
60003513 |
1 |
后吊耳 |
Ring, lifting (rear) |
2-107-14 |
14 |
60007924 |
1 |
螺栓 |
Bolt |
2-107-15 |
15 |
60003651 |
2 |
双头螺栓 |
Stud |
2-107-16 |
16 |
60003573 |
1 |
螺栓 |
Bolt |
2-107-17 |
17 |
B229900004395 |
8 |
气门密封 |
Washer |
2-107-18 |
18 |
60003652 |
2 |
双头螺栓 |
Stud |
2-107-19 |
19 |
B229900004796 |
2 |
螺母 |
Nut |
2-107-20 |
20 |
60003646 |
1 |
前吊耳 |
Ring, lifting (front) |

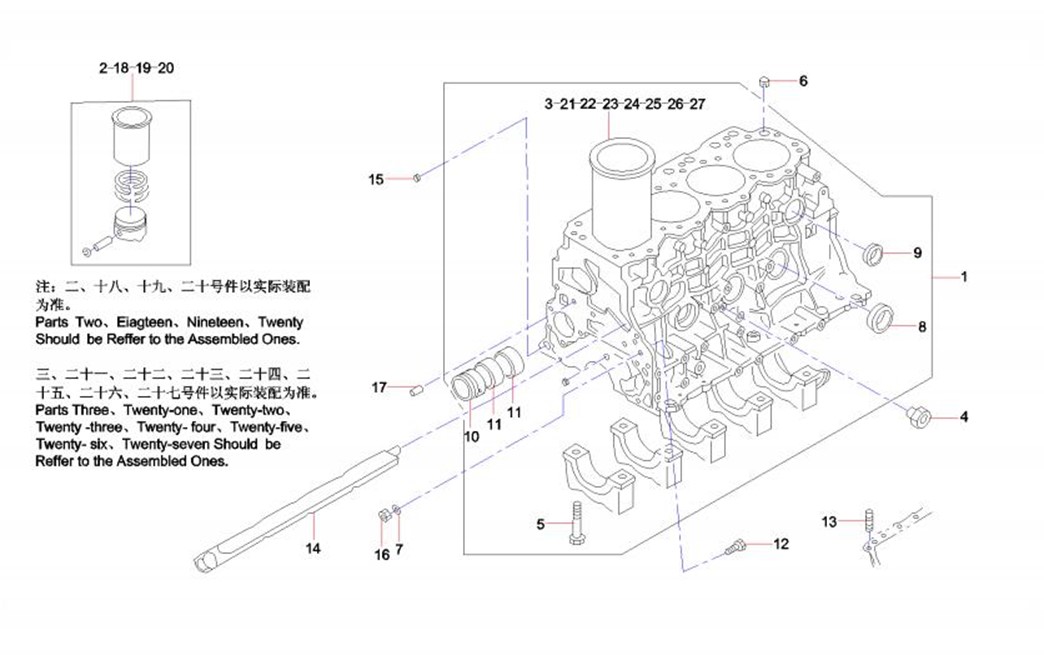

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-109-1 |
1 |
60003645 |
1 |
气缸体总成 |
Cylinder block GP |
2-109-2 |
2 |
B229900003472 |
4 |
气缸套组件 1级 四配套 |
Piston & rod kits |
2-109-3 |
3 |
B229900003064 |
4 |
气缸套1级 |
Liner, cylinder (grade 1) |
2-109-4 |
4 |
60003638 |
1 |
排水塞 |
Plug, water drain |
2-109-5 |
5 |
60003609 |
10 |
螺栓 |
Bolt |
2-109-6 |
6 |
B229900005060 |
2 |
销 |
Dowel |
2-109-7 |
7 |
B229900004611 |
1 |
垫圈 |
Washer |
2-109-8 |
8 |
60003707 |
3 |
密封圈 |
Seal, ring |
2-109-9 |
9 |
60003703 |
2 |
密封圈 |
Ring, sealing |
2-109-10 |
10 |
B221500000381 |
1 |
凸轮轴轴承 前 |
Bearing, camshaft (front) |
2-109-11 |
11 |
B221500000380 |
2 |
凸轮轴轴承 中间 |
Bearing, camshaft (middle) |
2-109-12 |
12 |
60003627 |
1 |
螺栓 |
Bolt |
2-109-13 |
13 |
60003698 |
8 |
柱头螺栓 |
Stud |
2-109-14 |
14 |
60003644 |
1 |
气缸体输水管 |
Hose, water (cylinder block) |
2-109-15 |
15 |
B229900004422 |
1 |
套 |
Sleeve |
2-109-16 |
16 |
B229900004795 |
1 |
螺母 |
Nut |
2-109-17 |
17 |
60003667 |
1 |
销 |
Dowel |
2-109-18 |
18 |
B229900003473 |
4 |
气缸套组件 2级 四配套 |
Jacket AS,cylinder |
2-109-19 |
19 |
B229900003474 |
4 |
气缸套组件 3级 四配套 |
Jacket AS,cylinder |
2-109-20 |
20 |
B229900003475 |
4 |
气缸套组件 4级 四配套 |
Jacket AS,cylinder |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-111-21 |
21 |
B229900003065 |
4 |
气缸套3级 |
Sleeve,cylinder |
2-111-22 |
22 |
B229900003466 |
4 |
气缸套 1级 |
Sleeve,cylinder |
2-111-23 |
23 |
B229900003467 |
4 |
气缸套 2级 |
Sleeve,cylinder |
2-111-24 |
24 |
B229900003468 |
4 |
气缸套 2级 |
Sleeve,cylinder |
2-111-25 |
25 |
B229900003469 |
4 |
气缸套 3级 |
Sleeve,cylinder |
2-111-26 |
26 |
B229900003470 |
4 |
气缸套 4级 |
Sleeve,cylinder |
2-111-27 |
27 |
B229900003471 |
4 |
气缸套 4级 |
Sleeve,cylinder |

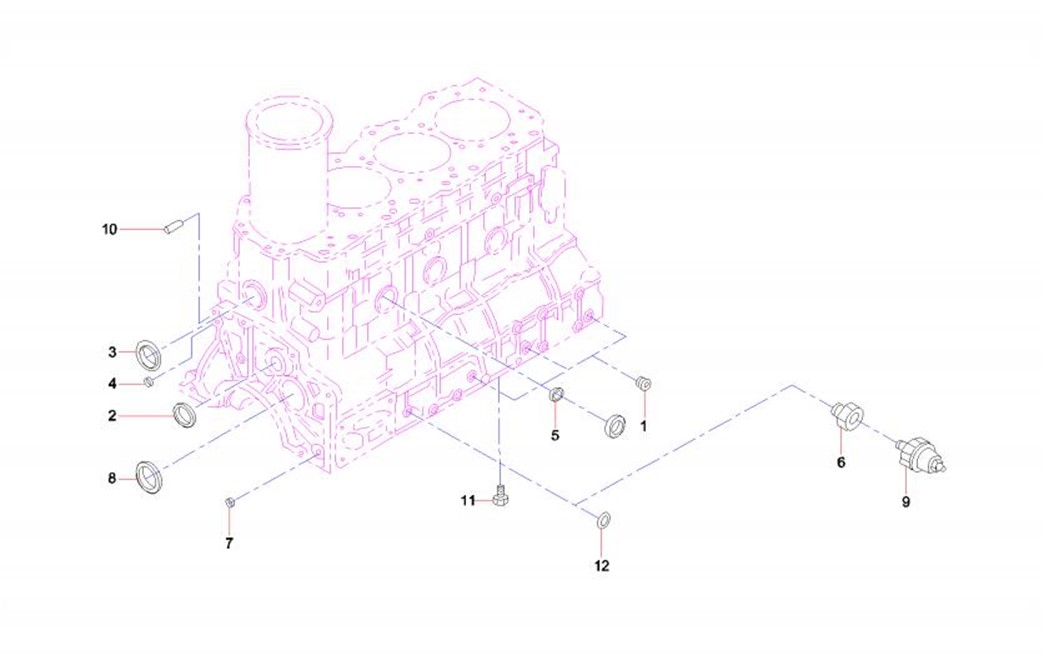

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-113-1 |
1 |
60003281 |
3 |
塞 |
Plug |
2-113-2 |
2 |
60003704 |
1 |
密封圈 |
Seal, ring |
2-113-3 |
3 |
60003705 |
4 |
密封圈 |
Seal, ring |
2-113-4 |
4 |
60003701 |
1 |
密封圈 |
Ring, sealing |
2-113-5 |
5 |
60003702 |
3 |
密封圈 |
Seal, ring |
2-113-6 |
6 |
60003531 |
1 |
连接头 |
Connector |
2-113-7 |
7 |
B229900004655 |
2 |
堵塞 |
Plug, Cup |
2-113-8 |
8 |
60003706 |
1 |
密封圈 |
Seal, ring |
2-113-9 |
9 |
B241200000904 |
1 |
机油压力报警开关 |
Switch, engine oil pressure alarm |
2-113-10 |
10 |
60003669 |
1 |
销 |
Dowel |
2-113-11 |
11 |
60003630 |
1 |
螺栓 |
Bolt |
2-113-12 |
12 |
B229900004571 |
1 |
垫片 |
Shim |

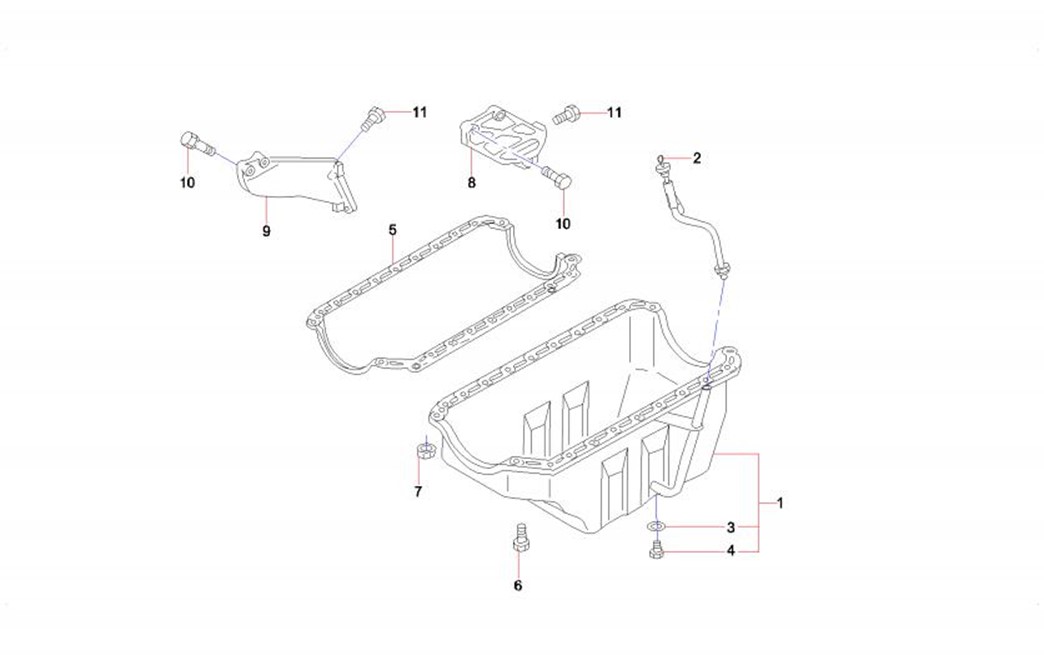

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-115-1 |
1 |
60078249 |
1 |
油底壳总成 |
Pan GP, engine oil |
2-115-2 |
2 |
60003680 |
1 |
油位量杆 |
Gauge, engine oil level |
2-115-3 |
3 |
B230101001223 |
1 |
密封垫 |
Shim |
2-115-4 |
4 |
B229900003198 |
1 |
放油螺栓 |
Plug |
2-115-5 |
5 |
B229900003078 |
1 |
油底壳垫片 |
Gasket, oil pan |
2-115-6 |
6 |
60003607 |
10 |
螺栓 |
Bolt |
2-115-7 |
7 |
60003552 |
12 |
螺母 |
Nut |
2-115-8 |
8 |
60003497 |
1 |
固定板 |
Plate, fixing |
2-115-9 |
9 |
60003496 |
1 |
固定板 |
Plate, fixing |
2-115-10 |
10 |
60003574 |
4 |
螺栓 |
Bolt |
2-115-11 |
11 |
60003575 |
2 |
螺栓 |
Bolt |
