SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 22
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-187-1 |
1 |
B222100000399 |
1 |
柴油滤清器 |
Filter, fuel |
2-187-2 |
2 |
B222100000442 |
1 |
燃油滤芯 |
Core, Fuel Filter |
2-187-3 |
3 |
60003444 |
1 |
垫片 |
Shim |
2-187-4 |
4 |
60003673 |
1 |
溢流塞 |
Plug, relief |
2-187-5 |
5 |
B222100000655 |
1 |
滤清器座 |
Base |
2-187-6 |
6 |
B229900002660 |
2 |
垫片 |
Gasket |
2-187-7 |
7 |
B229900003209 |
1 |
柴油滤芯器放油螺栓 |
Bolt, Oil Drain |
2-187-8 |
8 |
60003687 |
1 |
支架 |
Bracket |
2-187-9 |
9 |
B229900004908 |
2 |
螺栓 |
Bolt |
2-187-10 |
10 |
B229900004611 |
2 |
垫圈 |
Washer |

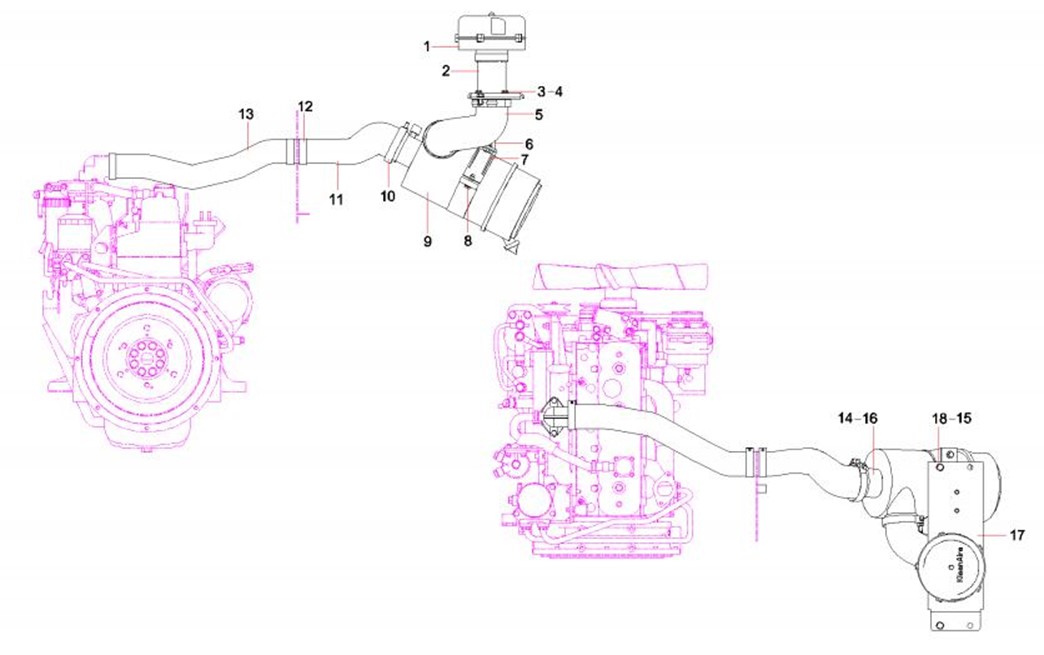

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-189-1 |
1 |
60016404 |
1 |
空气预滤器 |
Prefilter, air |
2-189-2 |
2 |
10386841 |
1 |
预滤钢管法兰 |
Bracket, precleaner |
2-189-3 |
3 |
A210111000343 |
6 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-189-4 |
4 |
24000633 |
7 |
垫圈8GB97.1 达克锈 |
Washer |
2-189-5 |
5 |
13073423 |
1 |
预滤进气胶管 |
air intake rubber |
2-189-6 |
6 |
13073275 |
1 |
空滤支架 |
air filtering bracke |
2-189-7 |
7 |
10083933 |
1 |
空滤卡箍 |
Hoop, air cleaner |
2-189-8 |
8 |
A210111000092 |
1 |
螺栓 |
Bolt M8×35GB5783 |
2-189-9 |
9 |
60218893 |
1 |
空气滤清器 |
Air cleaner |
2-189-10 |
10 |
A229900003759 |
3 |
T型抱箍 |
Anchor ear, T-type |
2-189-11 |
11 |
13073422 |
1 |
进气连接胶管 |
air intake rubber |
2-189-12 |
12 |
A229900002031 |
3 |
T型抱箍 |
Anchor ear, T-type |
2-189-13 |
13 |
13073421 |
1 |
进气胶管 |
air intake rubber |
2-189-14 |
14 |
60148482 |
1 |
空滤传感器 |
Sensor, air cleaner |
2-189-15 |
15 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
2-189-16 |
16 |
B229900003909 |
1 |
空滤传感器接头 |
Connector, sensor,air filter |
2-189-17 |
17 |
13196707 |
1 |
空滤安装板 |
mounting plate for air |
2-189-18 |
18 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |

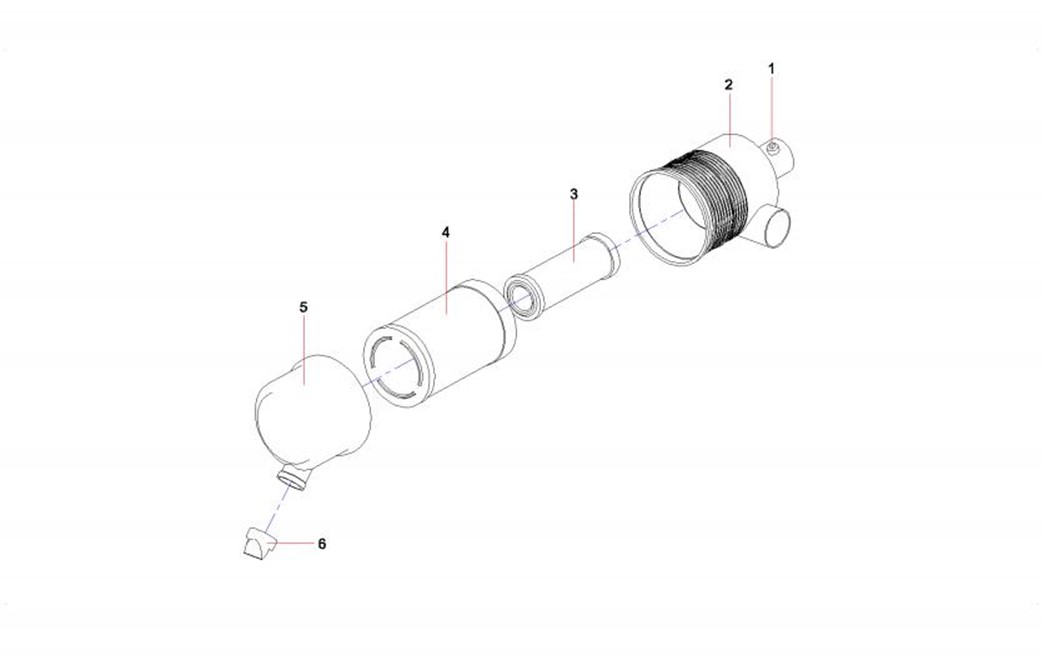

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-191-1 |
1 |
60180748 |
1 |
堵头 |
Plug |
2-191-2 |
2 |
60229053 |
1 |
壳体组件 |
CASE ASSEMBLY |
2-191-3 |
3 |
B222100000591 |
1 |
空气滤清器安全滤芯 |
Filter core, air filter,safety |
2-191-4 |
4 |
B222100000593 |
1 |
空气滤清器主滤芯 |
Filter core, air filter,main |
2-191-5 |
5 |
60078237 |
1 |
端盖组件 |
Cover, end,GP |
2-191-6 |
6 |
60078235 |
1 |
排尘阀 |
Valve,dust,exhaust |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-193-1 |
1 |
A210307000055 |
2 |
螺母M8GB6170 10级 |
Nut M8GB6170 10 |
2-193-2 |
2 |
24000633 |
2 |
垫圈8GB97.1 达克锈 |
Washer |
2-193-3 |
3 |
60205702 |
1 |
消声器总成 |
Muffler GP |
2-193-4 |
4 |
10685355 |
2 |
管带 |
Clip |
2-193-5 |
5 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-193-6 |
6 |
24000512 |
4 |
垫圈10GB93 达克锈 |
Washer |
2-193-7 |
7 |
12799806 |
1 |
消音器支架 |
Supporting, silencer |
2-193-8 |
8 |
B229900002784 |
1 |
排气管垫圈 |
Gasket |
2-193-9 |
9 |
12765007 |
1 |
排沙管支架 |
Bracket, Pipe |
2-193-10 |
10 |
A229900001347 |
1 |
软管环箍 |
Hoop, hose |
2-193-11 |
11 |
12799646 |
1 |
消音器引水胶管 |
Muffler Water Plastic |
2-193-12 |
12 |
A210204000334 |
1 |
螺钉M10×16GB70.1 10.9级 |
Screw |

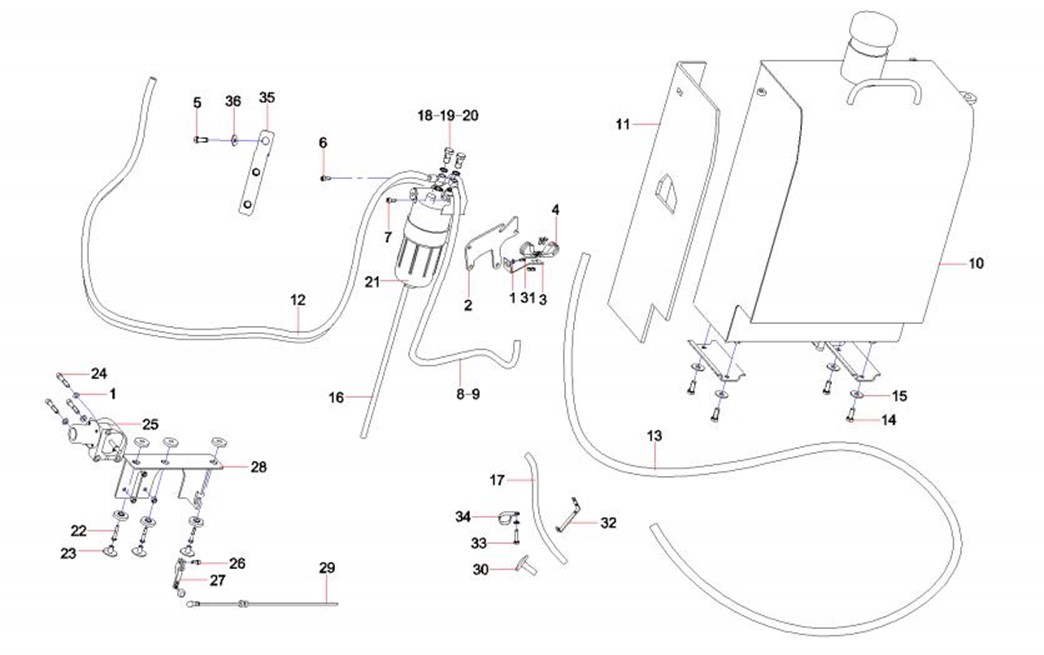

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-195-1 |
1 |
24000637 |
13 |
垫圈10GB97.1 达克锈 |
Washer |
2-195-2 |
2 |
11728244 |
1 |
软轴固定板 |
Plate, fixing, flexible bearing |
2-195-3 |
3 |
10138452 |
1 |
软轴固定支架 |
Bracket, MTG, guy |
2-195-4 |
4 |
60176191 |
2 |
线束固定夹 |
the fixty of line |
2-195-5 |
5 |
A210111000343 |
1 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-195-6 |
6 |
A210204000347 |
2 |
螺钉M8×35GB70.1 10.9级 |
Screw M8×35GB70.1 10.9 |
2-195-7 |
7 |
A210204000151 |
1 |
螺钉 |
Screw M8×70GB70.1 |
2-195-8 |
8 |
12435332 |
1 |
预滤进油管 |
Oil inlet tube of primary |
2-195-9 |
9 |
21053360 |
7 |
软管环箍 |
Hose ring hoop |
2-195-10 |
10 |
13208036 |
1 |
燃油箱总成 |
Fuel Tank Assy |
2-195-11 |
11 |
11144769 |
1 |
海绵 |
Seal |
2-195-12 |
12 |
12435228 |
1 |
发动机进油管 |
oil inlet tube of engine |
2-195-13 |
13 |
12435715 |
1 |
回油管 |
Tube, return |
2-195-14 |
14 |
A210111000202 |
4 |
螺栓 |
Bolt M12×30GB578310.9 |
2-195-15 |
15 |
60060548 |
4 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
2-195-16 |
16 |
13303621 |
1 |
粗滤放水管 |
filter drainage tube |
2-195-17 |
17 |
A820606020543 |
1 |
软管 |
Hose |
2-195-18 |
18 |
60018586 |
2 |
燃油管总成 |
Hose GP, fuel |
2-195-19 |
19 |
60064766 |
2 |
铰接螺栓 |
Link bolt |
2-195-20 |
20 |
60064764 |
4 |
垫片 |
Shim |
