SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 23
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-197-21 |
21 |
60064763 |
1 |
燃油粗滤器 |
Fuel coarse filter |
2-197-22 |
22 |
A210111000024 |
3 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-197-23 |
23 |
24000512 |
6 |
垫圈10GB93 达克锈 |
Washer |
2-197-24 |
24 |
A210204000357 |
3 |
螺钉M10×60GB70.1 10.9级 |
Screw |
2-197-25 |
25 |
60099069 |
1 |
电机TB0.25-24-1.5步进角1.8度 |
Motor,throttle |
2-197-26 |
26 |
A210204000220 |
1 |
螺钉M8×20GB70.1 10.9级 |
Screw M8×20GB70.1 10.9 |
2-197-27 |
27 |
11626828 |
1 |
油门电机拐臂 |
Arm, throttle motor |
2-197-28 |
28 |
12799912 |
1 |
马达支架 |
motor supportSY60C1I2R.1.3.5.4A |
2-197-29 |
29 |
60208479 |
1 |
推拉软轴 |
throttle guy assembly |
2-197-30 |
30 |
60142857 |
1 |
熄火软轴 |
Manual flameout control cable |
2-197-31 |
31 |
A210111000195 |
4 |
螺栓 |
Bolt M10×16GB5783 10.9 |
2-197-32 |
32 |
12063165 |
1 |
固定架 |
fixed frame |
2-197-33 |
33 |
60122059 |
3 |
螺栓M10×1.25×25GB5786 10.9 |
Bolt |
2-197-34 |
34 |
60149607 |
3 |
线束固定夹 |
Clamp, harness |
2-197-35 |
35 |
12061846 |
3 |
弯板 |
bent plate |
2-197-36 |
36 |
24000633 |
1 |
垫圈8GB97.1 达克锈 |
Washer |

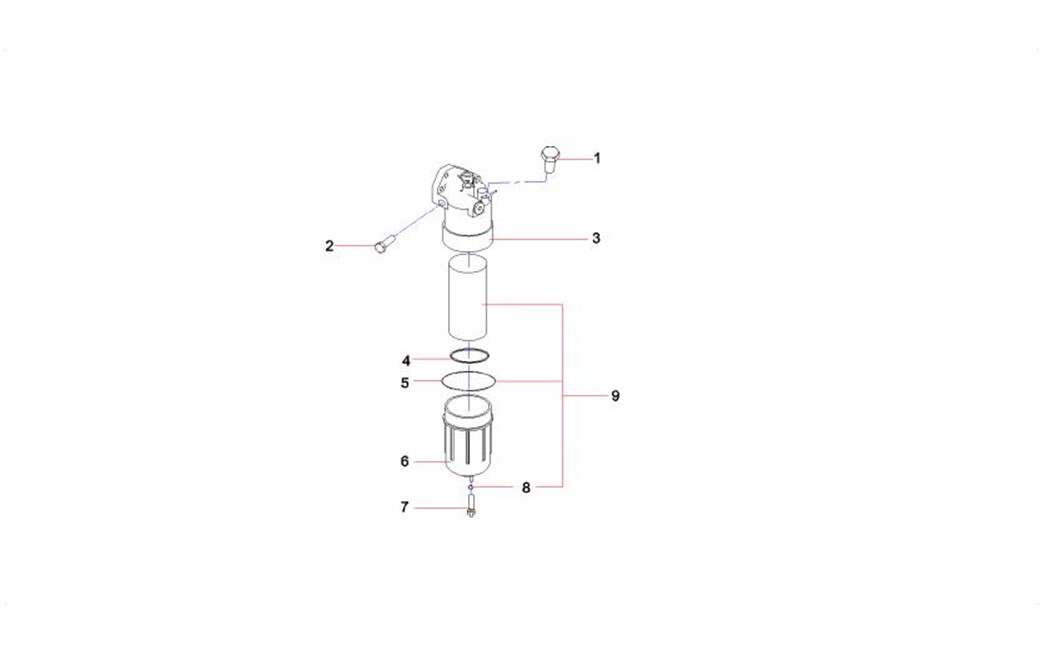

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-199-1 |
1 |
60078243 |
1 |
塞 |
Plug |
2-199-2 |
2 |
60078245 |
1 |
塞 |
Plug |
2-199-3 |
3 |
60078250 |
1 |
座 |
Fuel Filter Seat |
2-199-4 |
4 |
60078242 |
1 |
浮标 |
Float |
2-199-5 |
5 |
60078246 |
1 |
垫片 |
Washer |
2-199-6 |
6 |
60078248 |
1 |
壳体 |
Housing – Filter Element |
2-199-7 |
7 |
60078244 |
1 |
塞 |
Water Drain Plug |
2-199-8 |
8 |
60078247 |
1 |
垫片 |
Gasket |
2-199-9 |
9 |
60017773 |
1 |
柴油滤清器 |
Filter, diesel fuel |

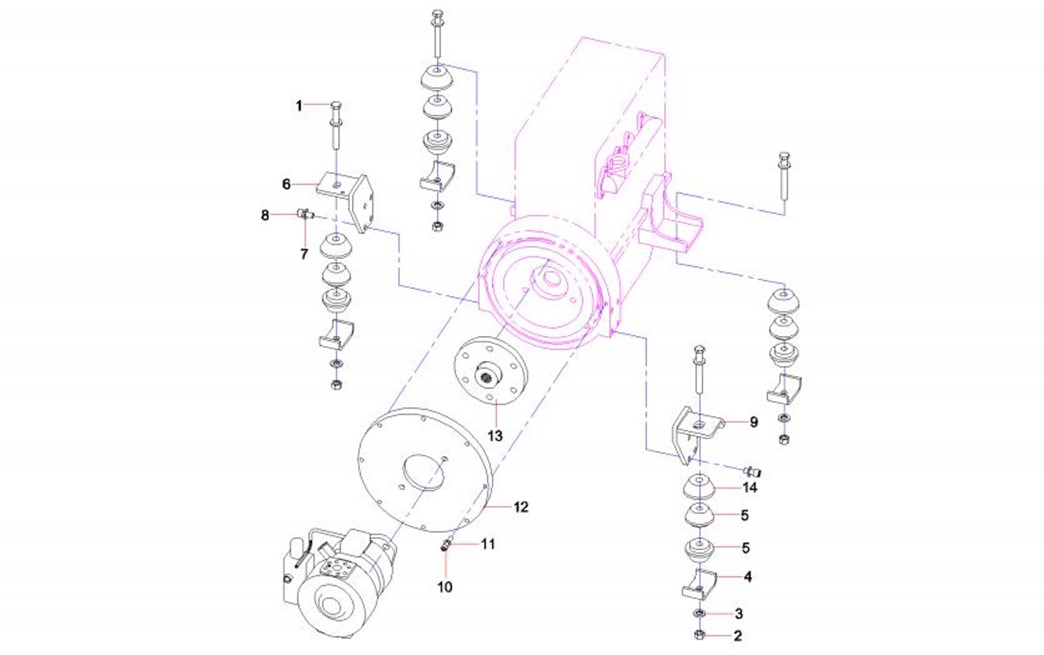

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-201-1 |
1 |
A210110000193 |
4 |
螺栓 |
Bolt M16×150GB5782 |
2-201-2 |
2 |
A210307000028 |
4 |
螺母 |
Nut M16GB617010 |
2-201-3 |
3 |
A210491000118 |
8 |
垫圈 |
Washer 16GB1230 |
2-201-4 |
4 |
10178544 |
4 |
减震器垫板 |
Coaster |
2-201-5 |
5 |
A222000000032 |
8 |
减震器 |
Shock absorber |
2-201-6 |
6 |
A810102060136 |
1 |
左后支座 |
Bracket, rear, LH |
2-201-7 |
7 |
A210444000001 |
8 |
垫圈 |
Washer 14(GB1230) |
2-201-8 |
8 |
A210111000205 |
8 |
螺栓M14×30GB5783 10.9级 |
Bolt M14×30GB5783 10.9 |
2-201-9 |
9 |
A810102060137 |
1 |
右后支座 |
Bracket, rear, RH |
2-201-10 |
10 |
A210204000335 |
8 |
螺钉M10×55GB70.1 10.9级 |
Screw M10×55GB70.1 10.9 |
2-201-11 |
11 |
24000637 |
8 |
垫圈10GB97.1 达克锈 |
Washer |
2-201-12 |
12 |
12381535 |
1 |
飞轮壳联接盘 |
Connecting disc of flywheel |
2-201-13 |
13 |
60158710 |
1 |
法兰联轴器 |
Flanging coupling |
2-201-14 |
14 |
A820101356983 |
4 |
碗垫 |
Coaster, bowl |

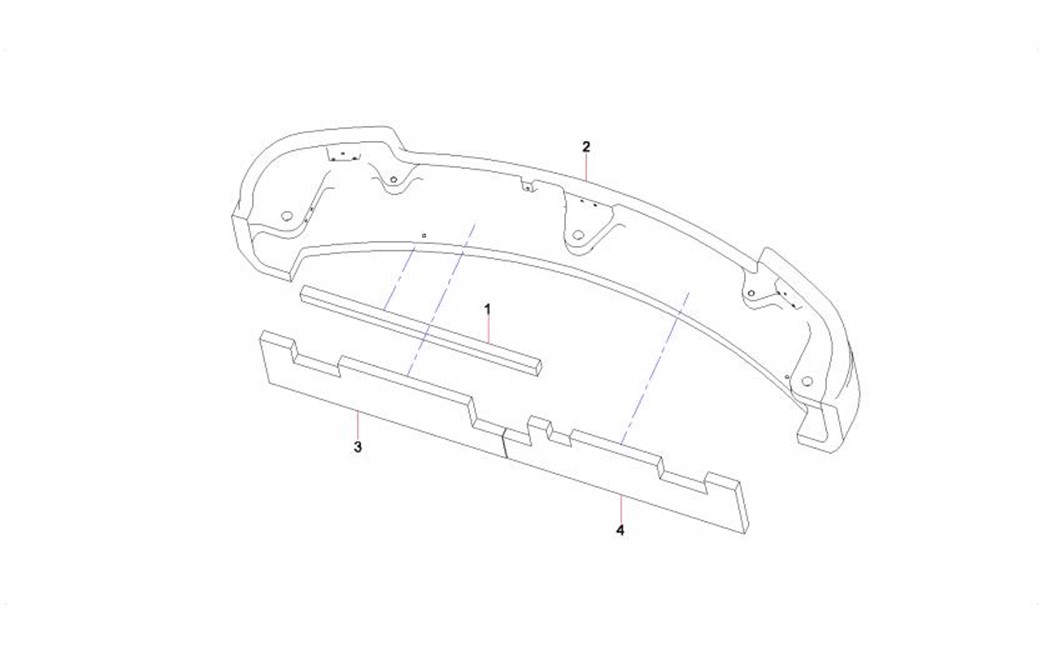

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-203-1 |
1 |
A820699000678 |
1 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
2-203-2 |
2 |
10542510 |
1 |
配 重 |
Counterweight |
2-203-3 |
3 |
10542511 |
1 |
海绵 |
Foam |
2-203-4 |
4 |
10740921 |
1 |
海绵 |
Foam |

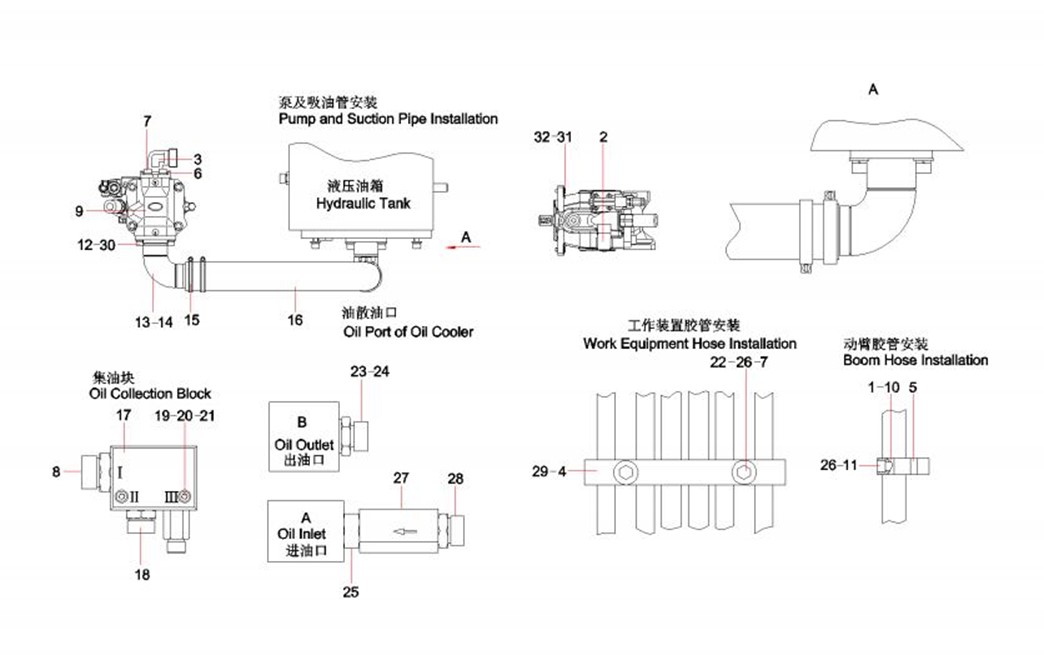

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-205-1 |
1 |
A820202005473 |
2 |
橡胶管夹 |
Clamp, pipe, rubber |
2-205-2 |
2 |
21004607 |
1 |
管接头 |
Connector, pipe |
2-205-3 |
3 |
A229900002603 |
1 |
直角法兰接头 |
Joint, flange, right-angle |
2-205-4 |
4 |
10541233 |
1 |
压板 |
Plate, pressure |
2-205-5 |
5 |
10542627 |
2 |
压板 |
Plate, pressure |
2-205-6 |
6 |
B210780000244 |
2 |
对开法兰 |
Flange, split |
2-205-7 |
7 |
24000637 |
2 |
垫圈10GB97.1 达克锈 |
Washer |
2-205-8 |
8 |
24001376 |
1 |
管接头 |
Connector, pipe |
2-205-9 |
9 |
60118959 |
1 |
柱塞泵 |
Pump, plunger |
2-205-10 |
10 |
11664307 |
4 |
安装块 |
Block, mounting |
2-205-11 |
11 |
A210204000335 |
4 |
螺钉M10×55GB70.1 10.9级 |
Screw M10×55GB70.1 10.9 |
2-205-12 |
12 |
24000513 |
12 |
垫圈12GB93 达克锈 |
Washer |
2-205-13 |
13 |
11802001 |
1 |
吸油管 |
Tube, oil suction |
2-205-14 |
14 |
B230101000366 |
1 |
O形圈 |
O-ring 59.4×3.1JISB2401 |
2-205-15 |
15 |
A229900003104 |
4 |
T型抱箍 |
Anchor ear, T-type |
2-205-16 |
16 |
11147325 |
1 |
吸油胶管 |
Hose, oil suction |
2-205-17 |
17 |
11147386 |
1 |
集油块 |
Block, oil collection |
2-205-18 |
18 |
B210780001347 |
2 |
管接头 |
Connector, pipe |
2-205-19 |
19 |
A210111000097 |
2 |
螺栓 |
Bolt M8×80GB5783 |
2-205-20 |
20 |
A210401000017 |
2 |
垫圈 |
Washer 8GB93 |
