SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-207-21 |
21 |
24000633 |
2 |
垫圈8GB97.1 达克锈 |
Washer |
2-207-22 |
22 |
A210111000295 |
2 |
螺栓 |
Bolt M10×80GB5783-00 10.9 |
2-207-23 |
23 |
10620906 |
1 |
接头 |
Connector |
2-207-24 |
24 |
A210609000136 |
2 |
O形圈 |
O-ring 29.7×3.5JISB2401 |
2-207-25 |
25 |
A820205002626 |
1 |
接头 |
Connector |
2-207-26 |
26 |
A210401000001 |
9 |
垫圈 |
Washer 10GB93 |
2-207-27 |
27 |
A220401000295 |
1 |
单向阀 |
Valve, check |
2-207-28 |
28 |
A820205002468 |
1 |
接头 |
Connector |
2-207-29 |
29 |
10541232 |
2 |
软管管夹 |
Clip, hose |
2-207-30 |
30 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw M12×30GB70.110.9 |
2-207-31 |
31 |
A210111000203 |
2 |
螺栓 |
Bolt M12×35GB5783 10.9 |
2-207-32 |
32 |
A210491000121 |
2 |
垫圈 |
Washer 12GB1230 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

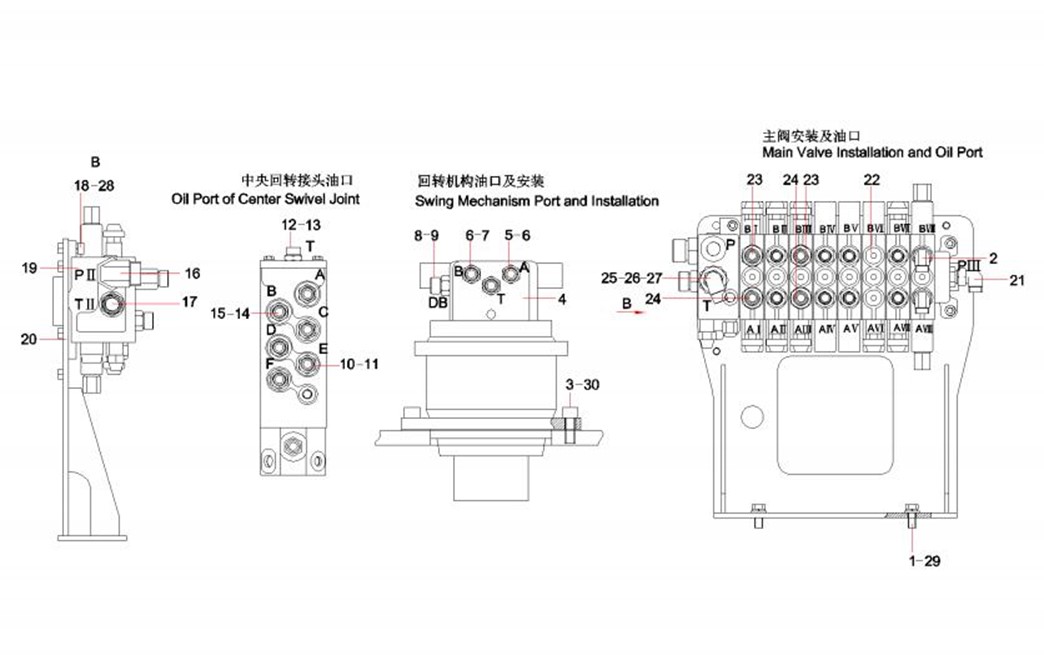

2-209-1 |
1 |
24000639 |
8 |
垫圈12GB97.1 达克锈 |
Washer |
2-209-2 |
2 |
11147279 |
6 |
接头 |
Connector |
2-209-3 |
3 |
A210204000232 |
8 |
螺钉M16×45GB70.1 10.9级 |
Screw M16×45GB70.1 10.9 |
2-209-4 |
4 |
B229900005731 |
1 |
减速机总成 |
Reducer GP |
2-209-5 |
5 |
10547806 |
1 |
接头 |
Connector |
2-209-6 |
6 |
B230101000090 |
5 |
O形圈 |
O-ring 17.8×2.4JISB2401 |
2-209-7 |
7 |
21002822 |
4 |
管接头 |
Pipe connector |
2-209-8 |
8 |
21011029 |
1 |
管接头 |
Pipe connector |
2-209-9 |
9 |
B230101000049 |
1 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
2-209-10 |
10 |
A820205002296 |
2 |
管接头 |
Connector |
2-209-11 |
11 |
A230101000243 |
2 |
O形圈 |
O-ring 16.7×3.5JISB2401 |
2-209-12 |
12 |
A820205000894 |
1 |
接头 |
Connector |
2-209-13 |
13 |
A230101000247 |
1 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
2-209-14 |
14 |
A820205002388 |
4 |
接头 |
Connector |
2-209-15 |
15 |
A230101000244 |
4 |
O形圈 |
O-ring |
2-209-16 |
16 |
B210780000029 |
1 |
管接头 |
Connector, pipe |
2-209-17 |
17 |
B210780000421 |
1 |
管接头 |
Connector, pipe |
2-209-18 |
18 |
A210204000215 |
7 |
螺钉M10×35GB70.1 10.9级 |
Screw M10×35GB70.1 10.9 |
2-209-19 |
19 |
60167417 |
1 |
多路阀 |
Valve, main control |
2-209-20 |
20 |
11147499 |
1 |
主阀安装架 |
Rack, mounting, main valve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-211-21 |
21 |
A229900002571 |
6 |
管接头 |
Connector, pipe |
2-211-22 |
22 |
B210780001384 |
2 |
螺塞 |
Plug, screw |
2-211-23 |
23 |
11147213 |
2 |
接头 |
Connector |
2-211-24 |
24 |
B210780000141 |
2 |
管接头 |
Connector, pipe |
2-211-25 |
25 |
B210780000626 |
1 |
端直通接头 |
Connector, pipe |
2-211-26 |
26 |
21051021 |
1 |
管接头 |
Connector, pipe |
2-211-27 |
27 |
B210780000629 |
1 |
管接头 |
Connector, pipe |
2-211-28 |
28 |
24000512 |
7 |
垫圈10GB93 达克锈 |
Washer |
2-211-29 |
29 |
A210111000202 |
4 |
螺栓 |
Bolt M12×30GB578310.9 |
2-211-30 |
30 |
A210491000118 |
8 |
垫圈 |
Washer 16GB1230 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

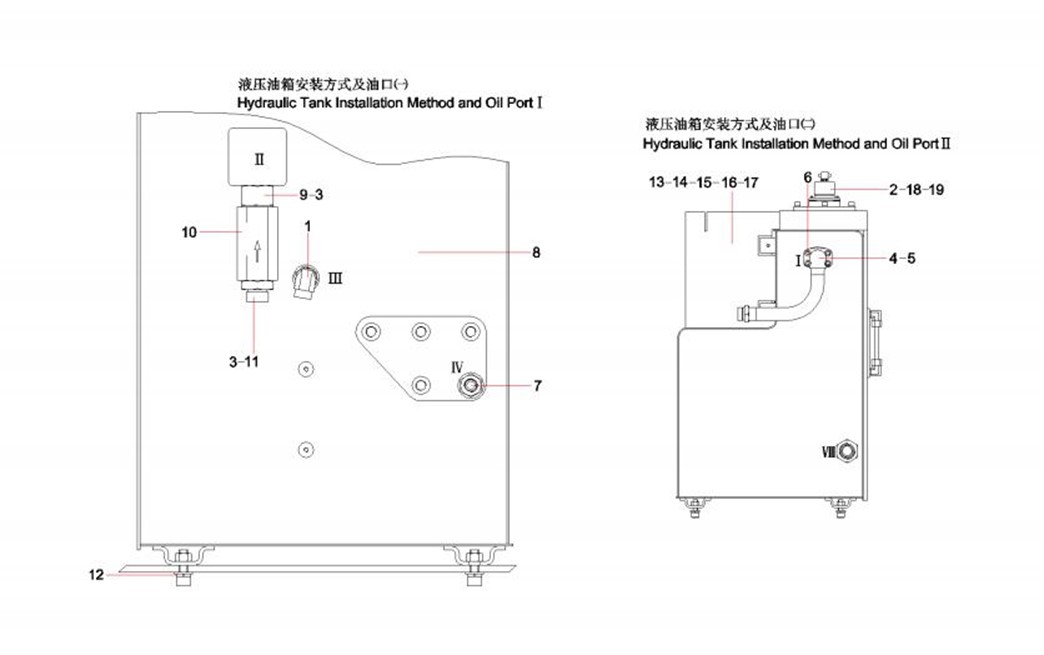

2-213-1 |
1 |
B210780000025 |
6 |
管接头 |
Connector, pipe |
2-213-2 |
2 |
A210405000006 |
4 |
垫圈 |
Washer 6GB97.1 |
2-213-3 |
3 |
B230101000050 |
5 |
O形圈 |
O-ring 28.7×3.5JISB2401 |
2-213-4 |
4 |
11147398 |
1 |
回油钢管 |
Pipe, oil return |
2-213-5 |
5 |
B230101000456 |
1 |
O形圈 |
O-ring |
2-213-6 |
6 |
A210204000354 |
4 |
螺钉 M10×30GB70.1 10.9级 |
Screw M10×30GB70.1 10.9 |
2-213-7 |
7 |
B210780000179 |
1 |
管接头 |
Connector, pipe |
2-213-8 |
8 |
13146880 |
1 |
液压油箱总成 |
Hydraulic Fuel Tank Assy. |
2-213-9 |
9 |
A820205002464 |
1 |
接头 |
Connector |
2-213-10 |
10 |
A220401000334 |
1 |
单向阀 |
Valve, check |
2-213-11 |
11 |
A820205002466 |
1 |
接头 |
Connector |
2-213-12 |
12 |
A210204000206 |
4 |
螺钉M12×35GB70.1 10.9级 |
Screw M12×35GB70.1 10.9 |
2-213-13 |
13 |
13149492 |
1 |
海绵 |
Sponge ⅠSY55C3K2R.1.2.15-1B |
2-213-14 |
14 |
12546487 |
1 |
海绵 |
Sponge ⅠSY55C3I2R.1.2-10 |
2-213-15 |
15 |
12546512 |
1 |
海绵 |
Sponge ⅡSY55C3I2R.1.2.11 |
2-213-16 |
16 |
11148288 |
1 |
海绵 |
Sponge |
2-213-17 |
17 |
12546522 |
1 |
海绵 |
Sponge ⅡSY55C3I2R.1.2.12 |
2-213-18 |
18 |
60237031 |
1 |
呼吸阀 |
Breather valve |
2-213-19 |
19 |
A210204000130 |
4 |
螺钉 |
Screw M6×16GB70.1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

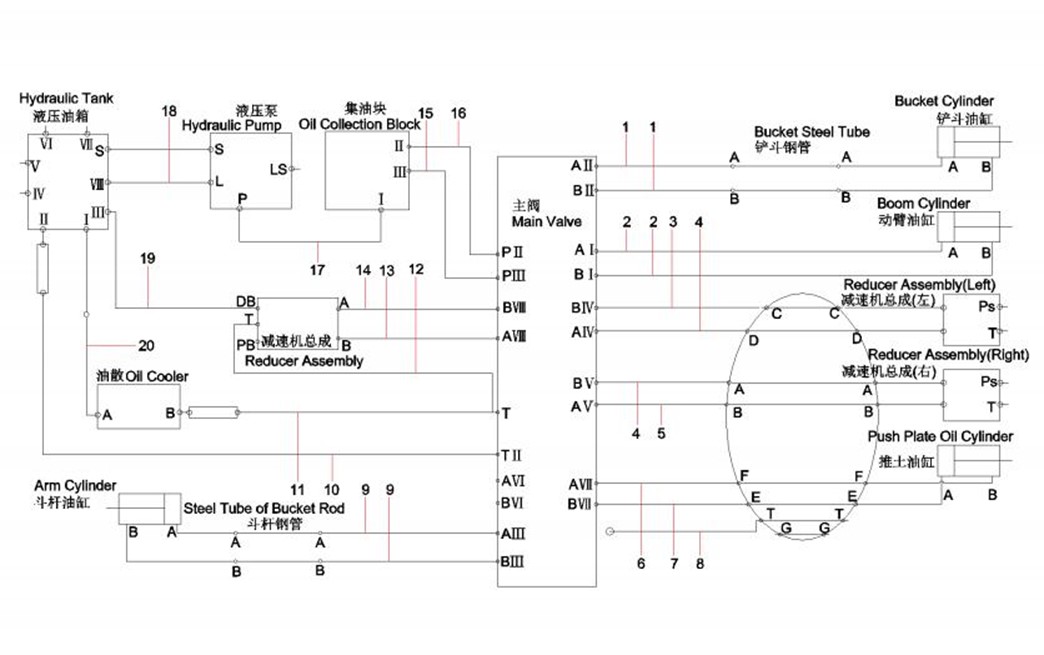

2-215-1 |
1 |
21032354 |
2 |
胶管 |
Hose, rubber |
2-215-2 |
2 |
60212773 |
2 |
胶管 |
Rubber Hose |
2-215-3 |
3 |
B230103004807 |
1 |
胶管 |
Hose, rubber |
2-215-4 |
4 |
60153884 |
2 |
胶管 |
Hose, rubber |
2-215-5 |
5 |
B230103000858 |
1 |
胶管 |
Hose,rubber |
2-215-6 |
6 |
B230103006329 |
1 |
胶管 |
Hose, rubber |
2-215-7 |
7 |
B230103000355 |
1 |
胶管 |
Hose, rubber |
2-215-8 |
8 |
60022399 |
1 |
胶管 |
Hose |
2-215-9 |
9 |
60153885 |
2 |
胶管 |
Hose |
2-215-10 |
10 |
B230103004810 |
1 |
胶管 |
Hose, rubber |
2-215-11 |
11 |
60153882 |
1 |
胶管 |
Hose |
2-215-12 |
12 |
B230103001183 |
1 |
胶管 |
Hose, rubber |
2-215-13 |
13 |
60127339 |
1 |
胶管 |
Hose |
2-215-14 |
14 |
60127341 |
1 |
胶管 |
Hose, rubber |
2-215-15 |
15 |
B230103000353 |
1 |
胶管 |
Hose, rubber |
2-215-16 |
16 |
B230103004130 |
1 |
胶管 |
Hose, rubber |
2-215-17 |
17 |
21023911 |
1 |
胶管 |
Hose, rubber |
2-215-18 |
18 |
B230103002440 |
1 |
胶管 |
Hose, rubber |
2-215-19 |
19 |
B230103001444 |
1 |
胶管 |
Hose |
2-215-20 |
20 |
B230103003833 |
1 |
胶管 |
Hose |
