SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 25
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

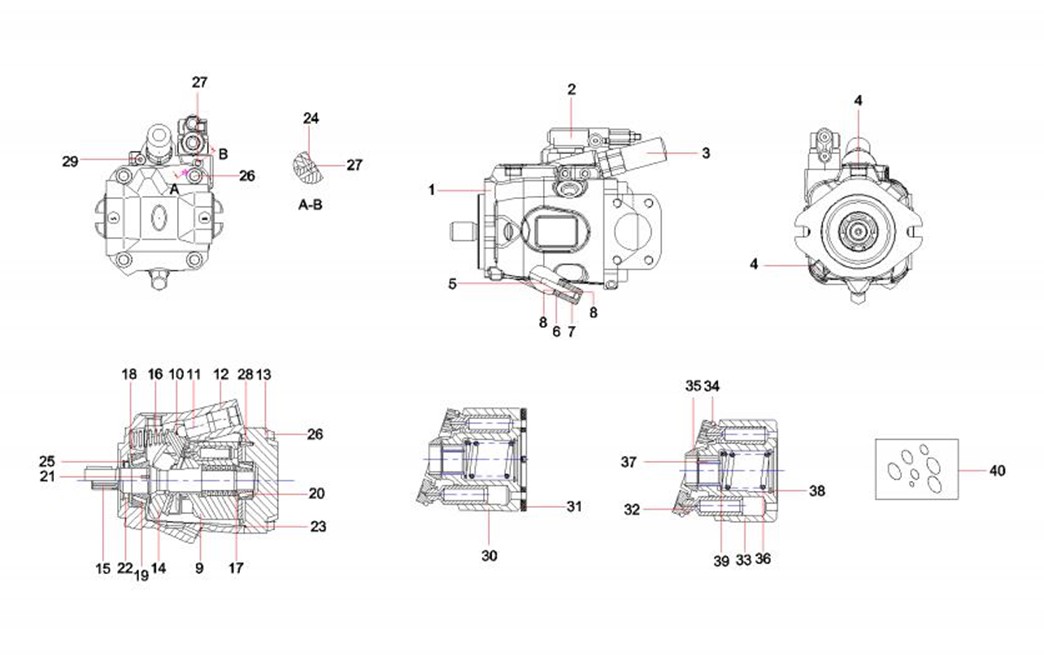

2-217-1 |
1 |
60222964 |
1 |
主泵体 |
PUMP BODY |
2-217-2 |
2 |
60222965 |
1 |
控制阀 |
CONTROL VALVE |
2-217-3 |
3 |
60222966 |
1 |
控制阀 |
CONTROL VALVE |
2-217-4 |
4 |
60222967 |
2 |
锁紧螺钉 |
LOCKING SCREW |
2-217-5 |
5 |
60222968 |
1 |
限位螺钉 |
STOP SCREW |
2-217-6 |
6 |
60222969 |
1 |
螺母 |
NUT |
2-217-7 |
7 |
60222970 |
1 |
螺帽 |
CAP NUT |
2-217-8 |
8 |
60222971 |
2 |
O形圈 |
O-RING |
2-217-9 |
9 |
60222972 |
1 |
旋转组件 |
ROTARY GROUP |
2-217-10 |
10 |
60222973 |
1 |
压力弹簧 |
PRESSURE SPRING |
2-217-11 |
11 |
60222974 |
1 |
限制器 |
STOP |
2-217-12 |
12 |
60222975 |
1 |
壳 |
PUMP HOUSING |
2-217-13 |
13 |
60222976 |
1 |
后端盖 |
PORT PLATE |
2-217-14 |
14 |
60222977 |
1 |
斜盘 |
SCHWENKWIEGE |
2-217-15 |
15 |
60222978 |
1 |
驱动轴 |
DRIVE SHAFT |
2-217-16 |
16 |
60222979 |
1 |
弹簧 |
SPRING |
2-217-17 |
17 |
60222980 |
1 |
调节垫片 |
ADJUSTMENT SHIM |
2-217-18 |
18 |
60222981 |
1 |
止推环 |
STOP RING |
2-217-19 |
19 |
60222982 |
1 |
滚柱轴承 |
TAPERED-ROLLER BEARING |
2-217-20 |
20 |
60222983 |
1 |
滚柱轴承 |
TAPERED-ROLLER BEARING |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-219-21 |
21 |
60222984 |
2 |
平头螺钉 |
FLAT HEAD SCREW |
2-219-22 |
22 |
60129465 |
1 |
轴密封圈 |
Ring, seal, shaft |
2-219-23 |
23 |
60222985 |
1 |
O形圈 |
O-RING |
2-219-24 |
24 |
60222986 |
2 |
密封圈 |
SEAL RING |
2-219-25 |
25 |
60222987 |
1 |
挡圈 |
RETAINING RING |
2-219-26 |
26 |
60222988 |
4 |
螺栓 |
SOCKET-HEAD SCREW |
2-219-27 |
27 |
60089894 |
4 |
堵头 |
Plug |
2-219-28 |
28 |
60222989 |
1 |
油缸销 |
CYLINDER PIN |
2-219-29 |
29 |
60089919 |
1 |
锁紧螺钉 |
LOCKING SCREW |
2-219-30 |
30 |
60222990 |
1 |
旋转组件 |
ROTARY GROUP |
2-219-31 |
31 |
60222991 |
1 |
配流盘 |
CONTROL PLATE |
2-219-32 |
32 |
60222992 |
9 |
柱塞 |
PISTON |
2-219-33 |
33 |
60222993 |
1 |
泵体 |
CYLINDER |
2-219-34 |
34 |
60222994 |
1 |
回程盘 |
RETAINING PLATE |
2-219-35 |
35 |
60222995 |
1 |
球形衬套 |
RETAINING BALL |
2-219-36 |
36 |
60222996 |
1 |
弹簧 |
SPRING |
2-219-37 |
37 |
60222997 |
3 |
压力销 |
PRESSURE PIN |
2-219-38 |
38 |
60222998 |
1 |
V形环 |
SEEGER-V-RING |
2-219-39 |
39 |
60222999 |
1 |
背压盘 |
BACK-UP PLATE |
2-219-40 |
40 |
60211974 |
1 |
主泵维修包 |
Plunger Pump Repair Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

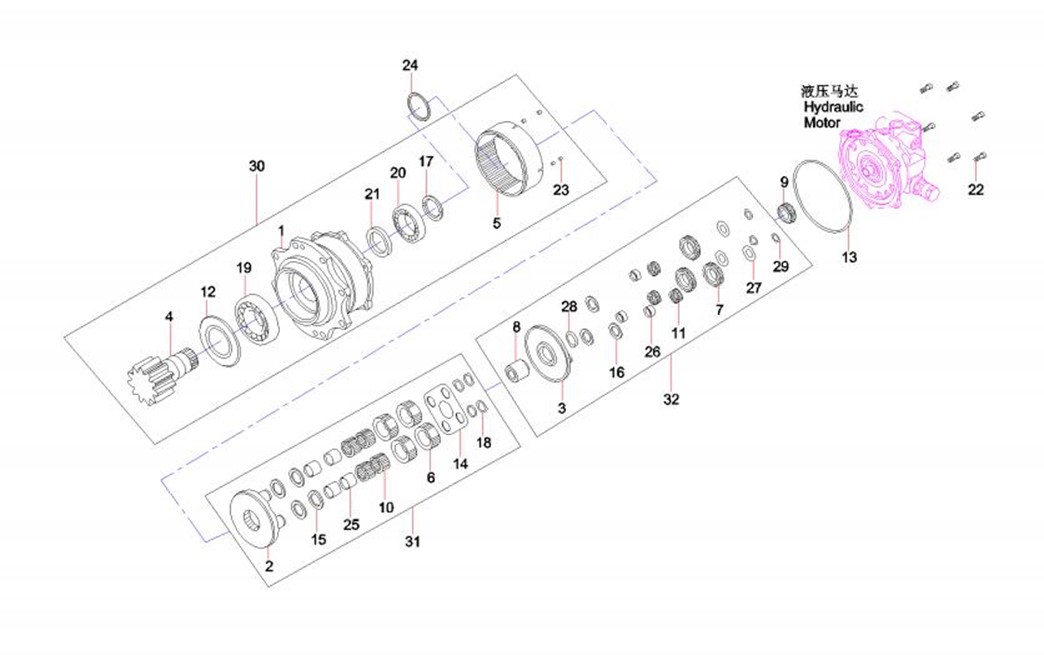

2-221-1 |
1 |
60164305 |
1 |
壳体 |
Body |
2-221-2 |
2 |
60164150 |
1 |
传动架 |
Carrier 1 |
2-221-3 |
3 |
60164146 |
1 |
冲动架 |
Carrier 2 |
2-221-4 |
4 |
60164330 |
1 |
小齿轮轴 |
Pinion Shaft |
2-221-5 |
5 |
60164215 |
1 |
内齿轮 |
A Internal Gear |
2-221-6 |
6 |
60164205 |
4 |
B1齿轮 |
B1 Gear |
2-221-7 |
7 |
60164207 |
3 |
B2齿轮 |
B2 Gear |
2-221-8 |
8 |
60164209 |
1 |
S1齿轮 |
S1 Gear |
2-221-9 |
9 |
60164213 |
1 |
齿轮 |
S2 Gear |
2-221-10 |
10 |
60164211 |
92 |
齿轮 |
Needle |
2-221-11 |
11 |
60164212 |
69 |
齿轮 |
Needle |
2-221-12 |
12 |
60164392 |
1 |
油封 |
Ring Seal |
2-221-13 |
13 |
60164374 |
1 |
O形圈 |
O-Ring |
2-221-14 |
14 |
60167120 |
1 |
止推盘 |
Thrust Plate |
2-221-15 |
15 |
60164350 |
4 |
止推板 |
Thrust Plate |
2-221-16 |
16 |
60164254 |
3 |
垫圈 |
Thrust Washer |
2-221-17 |
17 |
60164255 |
2 |
垫圈 |
Thrust Washer |
2-221-18 |
18 |
60167123 |
4 |
卡簧 |
Snap Ring |
2-221-19 |
19 |
60164202 |
1 |
轴承 |
Bearing |
2-221-20 |
20 |
60164203 |
1 |
轴承 |
Bearing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-223-21 |
21 |
60164393 |
1 |
油封 |
Oil Seal |
2-223-22 |
22 |
60164310 |
6 |
螺钉 |
Screw |
2-223-23 |
23 |
60164327 |
4 |
销子 |
Pin |
2-223-24 |
24 |
60164250 |
1 |
垫圈 |
Ring |
2-223-25 |
25 |
60164398 |
4 |
套筒 |
Ring 1 |
2-223-26 |
26 |
60164396 |
3 |
套筒 |
Ring 2 |
2-223-27 |
27 |
60164256 |
3 |
垫圈 |
Thrust Washer |
2-223-28 |
28 |
60164300 |
1 |
卡簧 |
Snap Ring |
2-223-29 |
29 |
60164301 |
3 |
卡簧 |
Snap Ring |
2-223-30 |
30 |
60164214 |
1 |
减速机齿轮组件 |
Reduction Gear Sun All’y |
2-223-31 |
31 |
60164151 |
1 |
传动架组件 |
Carrier 1 Kit |
2-223-32 |
32 |
60164152 |
1 |
传动架组件 |
Carrier 2 Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

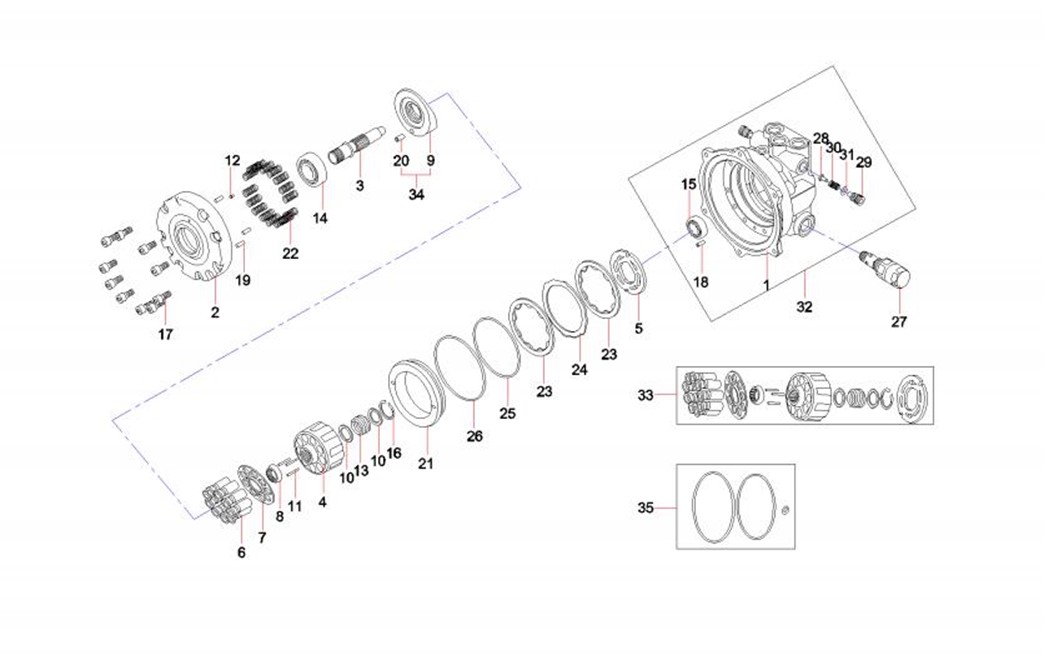

2-225-1 |
1 |
60164223 |
1 |
H壳体 |
Body H |
2-225-2 |
2 |
60164335 |
1 |
压盘 |
Platr S |
2-225-3 |
3 |
60164227 |
1 |
传动轴 |
Shaft |
2-225-4 |
4 |
60164157 |
1 |
缸筒 |
Barrel, cylinder |
2-225-5 |
5 |
60164317 |
1 |
配油盘 |
Tray, oil distribution |
2-225-6 |
6 |
60164358 |
9 |
柱塞组件 |
Plunger GP |
2-225-7 |
7 |
60164165 |
1 |
九孔盘 |
Plate, nine-hole |
2-225-8 |
8 |
60164320 |
1 |
球形衬套 |
Bushing, spheric |
2-225-9 |
9 |
60164332 |
1 |
斜盘 |
Swash Plate |
2-225-10 |
10 |
60164253 |
2 |
垫圈 |
Washer |
2-225-11 |
11 |
60164328 |
3 |
销子 |
Pin |
2-225-12 |
12 |
60164220 |
1 |
过滤器 |
Filter |
2-225-13 |
13 |
60164222 |
1 |
C弹簧 |
Spring |
2-225-14 |
14 |
60164198 |
1 |
轴承 |
Bearing |
2-225-15 |
15 |
60164197 |
1 |
轴承 |
Bearing |
2-225-16 |
16 |
60167124 |
1 |
卡簧 |
Snap Ping |
2-225-17 |
17 |
60164376 |
10 |
螺钉 |
Screw |
2-225-18 |
18 |
60164243 |
1 |
弹簧座 |
Spring Pin |
2-225-19 |
19 |
60164322 |
3 |
销子 |
Pin |
2-225-20 |
20 |
60164326 |
1 |
销子 |
Pin |
