SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 26
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-227-21 |
21 |
60164355 |
1 |
制动活塞 |
Brake Piston |
2-227-22 |
22 |
60164232 |
16 |
弹簧 |
Spring B |
2-227-23 |
23 |
60164164 |
2 |
金属盘 |
Disk Plate |
2-227-24 |
24 |
60164163 |
1 |
金属垫 |
Steel Plate |
2-227-25 |
25 |
60164377 |
1 |
O形圈 |
O-ring |
2-227-26 |
26 |
60164378 |
1 |
O形圈 |
O-ring |
2-227-27 |
27 |
60164187 |
2 |
溢流阀 |
Relief Valve |
2-227-28 |
28 |
60164173 |
2 |
单向阀 |
Check Valve |
2-227-29 |
29 |
60164268 |
2 |
堵头 |
Plug |
2-227-30 |
30 |
60164234 |
2 |
弹簧 |
Spring |
2-227-31 |
31 |
60164379 |
2 |
O形圈 |
O-ring |
2-227-32 |
32 |
60164224 |
1 |
H壳体组件 |
Body J Kit Sun Ass’y |
2-227-33 |
33 |
60164358 |
9 |
柱塞组件 |
Plunger GP |
2-227-34 |
34 |
60164333 |
1 |
斜盘组件 |
Swash Plate Kit Sun Ass’y |
2-227-35 |
35 |
60164336 |
1 |
液压马达密封组件 |
Hysraulic Motor Sun Ass’y |

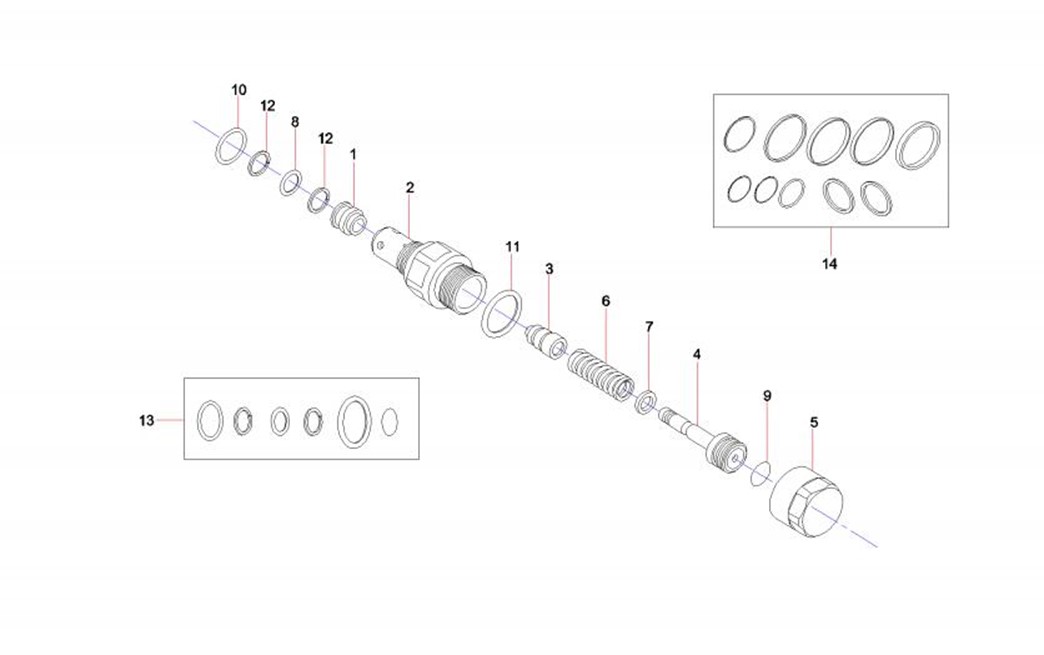

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-229-1 |
1 |
60164275 |
1 |
阀座 |
Seat |
2-229-2 |
2 |
60164176 |
1 |
阀体 |
Retainer |
2-229-3 |
3 |
60164183 |
1 |
阀芯 |
Poppet |
2-229-4 |
4 |
60164184 |
1 |
阀芯 |
Piston |
2-229-5 |
5 |
60164270 |
1 |
堵头 |
Cap |
2-229-6 |
6 |
60164238 |
1 |
弹簧 |
Spring |
2-229-7 |
7 |
60164244 |
1 |
弹簧座 |
Spacer |
2-229-8 |
8 |
60164380 |
1 |
O形圈 |
O-Ring |
2-229-9 |
9 |
60164384 |
1 |
O形圈 |
O-Ring |
2-229-10 |
10 |
60164385 |
1 |
O形圈 |
O-Ring |
2-229-11 |
11 |
60164381 |
1 |
O形圈 |
O-ring |
2-229-12 |
12 |
60164340 |
2 |
支撑板 |
Plate, supporting |
2-229-13 |
13 |
60164225 |
1 |
安全阀密封组件 |
Valve, safety, Seal GP |
2-229-14 |
14 |
60266025 |
2 |
减速机总成维修包 |
Reducer assembly Repair kit |

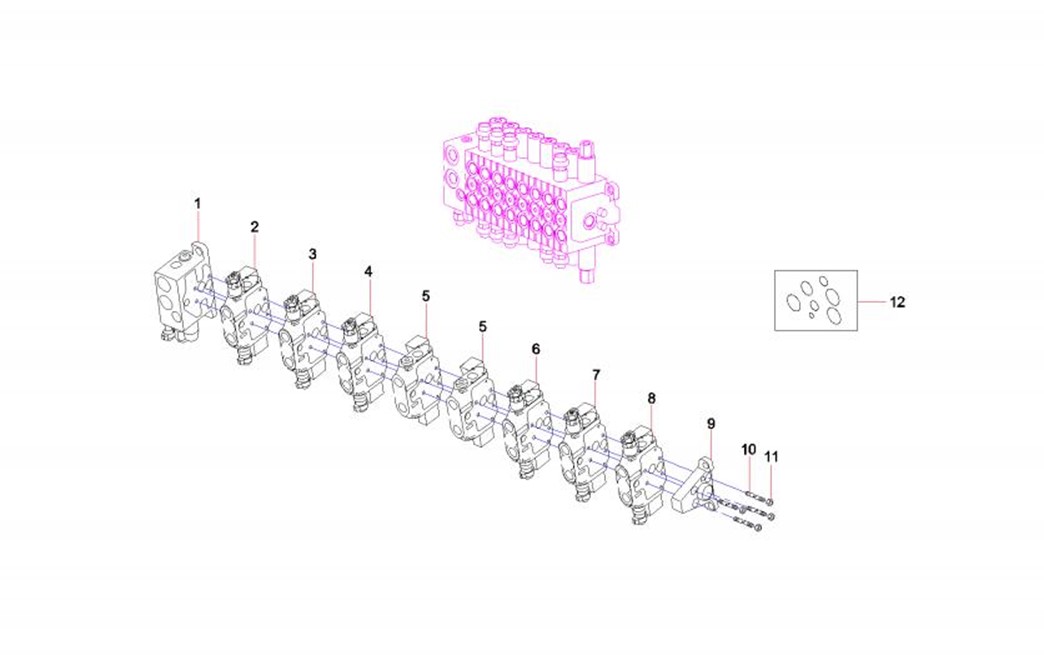

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-231-1 |
1 |
60086730 |
1 |
进油联阀片组件 |
Plate GP, oil inlet valve |
2-231-2 |
2 |
60086713 |
1 |
动臂联阀片组件 |
Plate GP, valve, boom |
2-231-3 |
3 |
60086710 |
1 |
铲斗联阀片组件 |
Plate GP, valve, bucket |
2-231-4 |
4 |
60086714 |
1 |
斗杆联阀片组件 |
Plate GP, valve, arm |
2-231-5 |
5 |
60086733 |
2 |
行走联阀片组件 |
Plate GP, travel valve |
2-231-6 |
6 |
60086726 |
1 |
辅助联阀片组件 |
Plate GP, valve, auxiliary |
2-231-7 |
7 |
60086732 |
1 |
推土铲联阀片组件 |
Plate GP, dozer blade valve |
2-231-8 |
8 |
60086728 |
1 |
回转联阀片组件 |
Plate GP, swing valve |
2-231-9 |
9 |
60086785 |
1 |
后端盖 |
Glass, rear |
2-231-10 |
10 |
60086799 |
4 |
螺柱 |
Stud |
2-231-11 |
11 |
A210307000012 |
4 |
螺母 |
Nut M8GB6170 |
2-231-12 |
12 |
60211977 |
1 |
多路阀维修包 |
Multi-way valve repairing kit |

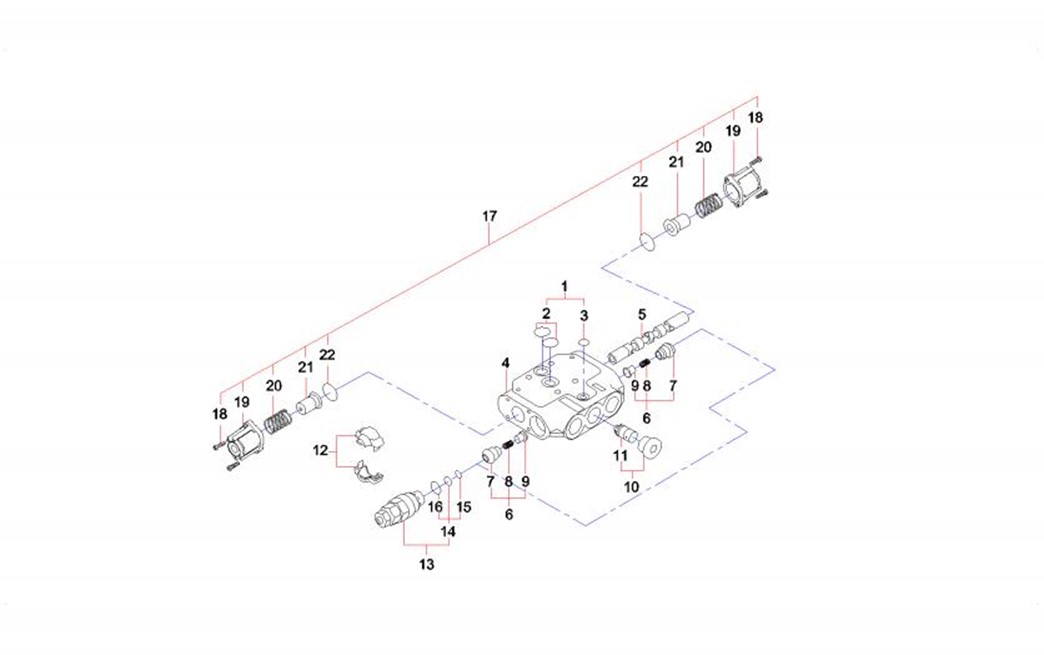

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-233-1 |
1 |
60086781 |
1 |
阀片间密封组件 |
Seal GP, valve |
2-233-2 |
2 |
60038741 |
2 |
O形圈 |
O-ring |
2-233-3 |
3 |
A230101000499 |
1 |
O形圈 |
O-ring |
2-233-4 |
4 |
60086729 |
1 |
进油阀片 |
Plate, oil inlet valve |
2-233-5 |
5 |
60086691 |
1 |
调节组件 |
Adjusting GP |
2-233-6 |
6 |
60083926 |
1 |
调速阀 |
Valve, speed adjusting |
2-233-7 |
7 |
60038541 |
1 |
密封组件 |
Seal AS |
2-233-8 |
8 |
23001937 |
1 |
O形圈 |
O-ring 15×2.0(GB3452.1) |
2-233-9 |
9 |
60038033 |
1 |
止推环 |
Ring, thrust |
2-233-10 |
10 |
60038731 |
1 |
O形圈 |
O-ring |
2-233-11 |
11 |
60038151 |
1 |
过滤器 |
Filter |
2-233-12 |
12 |
60038055 |
1 |
LS安全阀 |
Valve, relief |
2-233-13 |
13 |
60038537 |
1 |
密封组件 |
Seal AS |
2-233-14 |
14 |
23002753 |
1 |
O形圈 |
O-ring |
2-233-15 |
15 |
60038032 |
1 |
止推环 |
Ring, thrust |
2-233-16 |
16 |
60038733 |
1 |
O形圈 |
O-ring |
2-233-17 |
17 |
60008387 |
2 |
锁盖 |
Cover, lock |

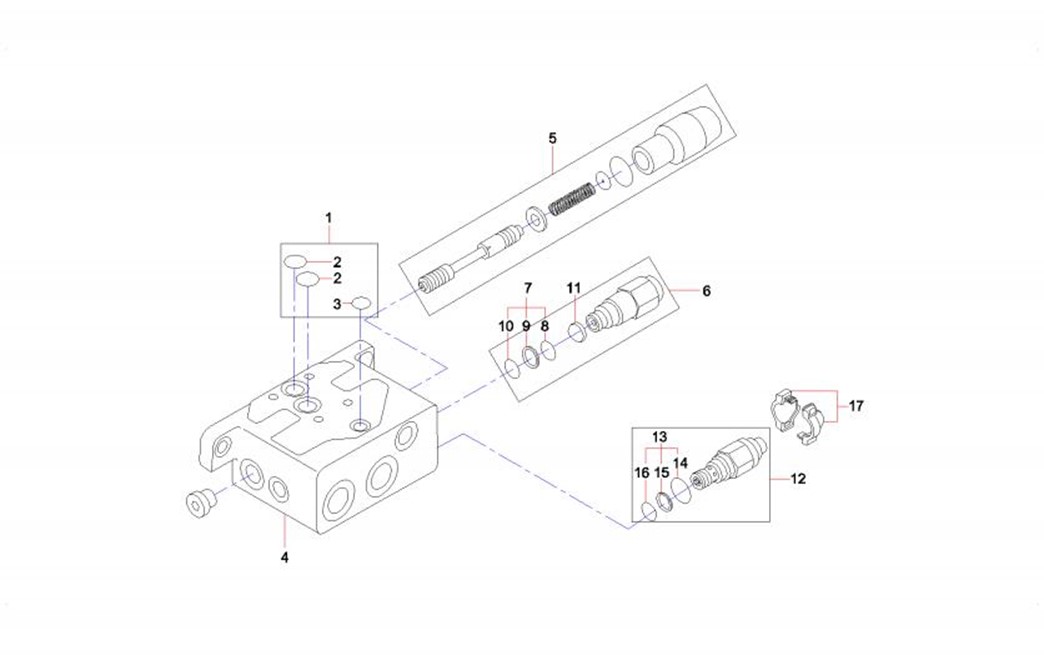

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-235-1 |
1 |
60086781 |
1 |
阀片间密封组件 |
Seal GP, valve |
2-235-2 |
2 |
60038741 |
2 |
O形圈 |
O-ring |
2-235-3 |
3 |
A230101000499 |
1 |
O形圈 |
O-ring |
2-235-4 |
4 |
60086727 |
1 |
工作阀片 |
Plate, valve |
2-235-5 |
5 |
60086720 |
1 |
阀芯 |
Spool, valve |
2-235-6 |
6 |
60086712 |
2 |
单向阀组件 |
Valve GP, check |
2-235-7 |
7 |
60086776 |
2 |
堵头 |
Plug |
2-235-8 |
8 |
60086757 |
2 |
弹簧 |
Spring |
2-235-9 |
9 |
60086731 |
2 |
提升阀 |
Valve, lift |
2-235-10 |
10 |
60038027 |
1 |
压力补偿组件 |
Compensator GP, pressure |
2-235-11 |
11 |
60038390 |
1 |
活塞 |
Piston |
2-235-12 |
12 |
60008387 |
2 |
锁盖 |
Cover, lock |
2-235-13 |
13 |
60038057 |
2 |
安全阀 |
Valve, safety |
2-235-14 |
14 |
60038540 |
2 |
密封组件 |
Seal AS |
2-235-15 |
15 |
60038736 |
2 |
O形圈 |
O-ring |
2-235-16 |
16 |
24001013 |
2 |
O形圈 |
O-ring |
2-235-17 |
17 |
60086706 |
1 |
液压操作组件 |
Hydraulic operation GP |
2-235-18 |
18 |
A210204000116 |
4 |
螺钉 |
Screw M5×16GB70.1 |
2-235-19 |
19 |
60086692 |
2 |
盖 |
Cover |
2-235-20 |
20 |
60086755 |
2 |
弹簧 |
Spring |
