识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

3-15-1

1

60086233

2

销

Pin

3-15-2

2

60086231

1

内支座

Support, inner

3-15-3

3

60086229

2

密封组件

Seal GP

3-15-4

4

A230101000256

2

O形圈

O-ring

3-15-5

5

60086240

2

轴套

Sleeve, shaft

3-15-6

6

60086236

1

轴

Shaft

3-15-7

7

60086234

1

引导轮

Wheel, idler

3-15-8

8

60086232

1

外支座

Support, outer

3-15-9

9

60078263

1

螺塞

Plug, screw

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

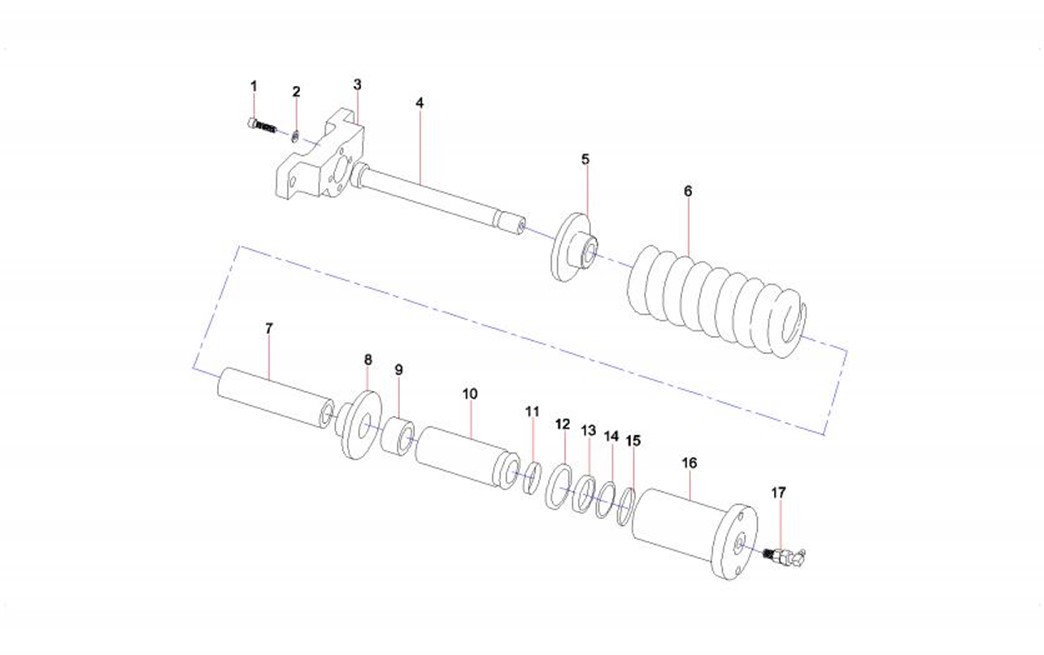

3-17-1

1

A210204000008

4

螺钉

Screw M10×40GB70.1

3-17-2

2

60086243

1

座

Seat

3-17-3

3

60086227

1

拉杆

Rod, pull

3-17-4

4

60086242

1

左支架

Bracket

3-17-5

5

60086224

1

弹簧

Spring

3-17-6

6

60086220

1

定位套

Sleeve, locating

3-17-7

7

60086235

1

右支架

Bracket

3-17-8

8

A210217000005

1

螺钉

Screw M6×10GB75

3-17-9

9

60086226

1

固定螺母

Nut, fixing

3-17-10

10

60086241

1

柱塞

Plunger

3-17-11

11

B230101000056

1

AF防尘圈

AF-ring, dustproof

3-17-12

12

B229900006176

1

支承环

Ring, bearing

3-17-13

13

B230101000080

1

BS型密封圈

Seal, BS-ring 55×65×10

3-17-14

14

60086225

1

缸体

Block, cylinder

3-17-15

15

60202699

1

张紧装置注油阀

Tensioning Equipment Refiller

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

3-19-1

1

60047627

1

闷头螺塞

Plug, screw

3-19-2

2

11951608

1

右端盖

right-cover

3-19-3

3

60117853

2

浮动油封51×65×23 线径

Seal oil，floating

3-19-4

4

B230101000036

2

O形圈

O-ring 29.4×3.1JISB2401

3-19-5

5

60117091

2

衬套39×35×37 法兰

Bushing

3-19-6

6

11951611

1

轮体

wheel body

3-19-7

7

11951606

1

轴

shaft SWZ135A-1

3-19-8

8

11951607

1

左端盖

left-cover

3-19-9

9

60117092

2

钢丝挡圈

Baffle，wire，steel

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

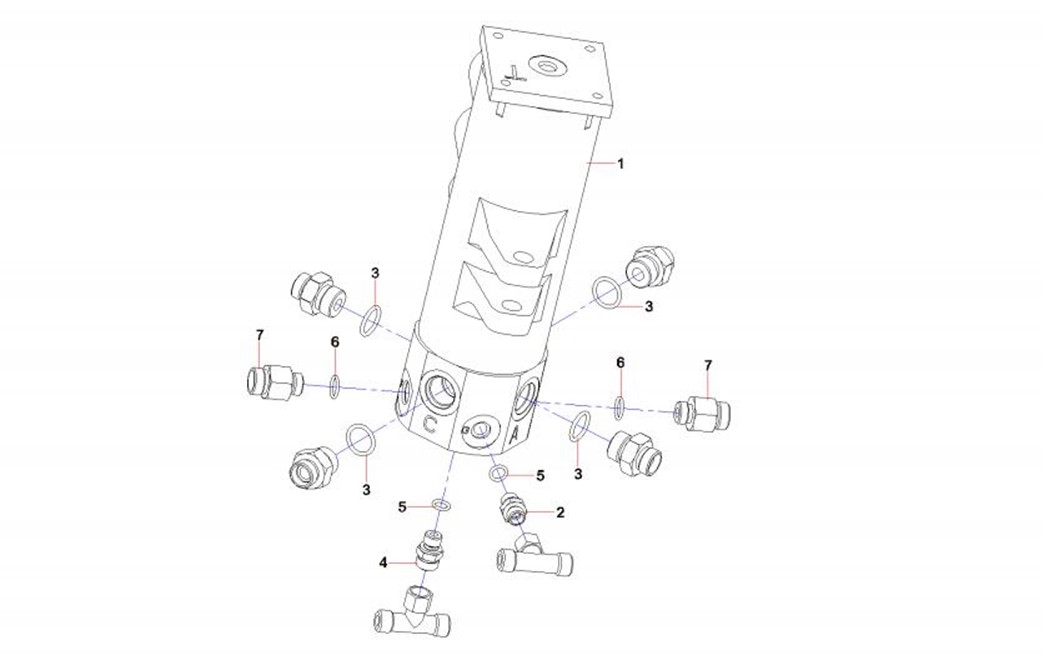

3-21-1

1

A229900004501

1

中央回转接头

Connector, central slewing

3-21-2

2

21002840

1

管接头

Fitting, pipe

3-21-3

3

A230101000244

4

O形圈

O-ring

3-21-4

4

A820205000894

1

接头

Connector

3-21-5

5

A230101000247

2

O形圈

O-ring 10.9×2.3(JISB2401)

3-21-6

6

B230101000049

2

O形圈

O-ring 13.8×2.4JISB2401

3-21-7

7

21002852

2

管接头

Pipe connector

识别码

IC

序号

INDEX

零件代码

PART NUMBER

数量

QTY

名称

PART NAME

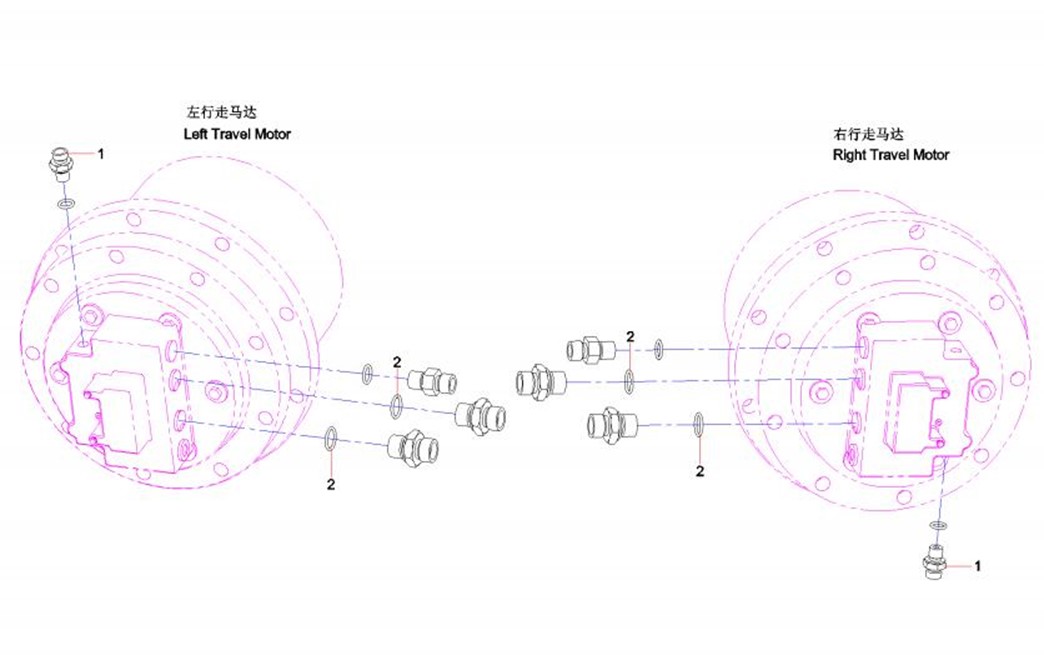

3-23-1

1

A820205000844

2

接头

Connector

3-23-2

2

B230101000090

6

O形圈

O-ring 17.8×2.4JISB2401
