SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 31
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-5-1 |
1 |
A210111000012 |
16 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
3-5-2 |
2 |
变更或见其他配置 |
4 |
螺栓M16×35GB5783 10.9级 |
Bolt M16×35GB5783 10.9 |
3-5-3 |
3 |
11996962 |
1 |
推土铲 |
Bulldozing shovel SY55C.2.2A |
3-5-4 |
4 |
10597771 |
1 |
盖板 |
Cover |
3-5-5 |
5 |
A210804000002 |
2 |
油杯 |
Cup, oil M10×1JB7940.1 |
3-5-6 |
6 |
变更或见其他配置 |
2 |
联板销轴 |
Roll, pin |
3-5-7 |
7 |
A230101000323 |
4 |
VAY密封圈 |
Ring, sealing |
3-5-8 |
8 |
A820208000293 |
2 |
轴套 |
Sleeve, shaft |
3-5-9 |
9 |
变更或见其他配置 |
2 |
联板销轴 |
Brace piece axial pin SY55.2.3 |
3-5-10 |
10 |
变更或见其他配置 |
4 |
衬套 |
Sleeve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

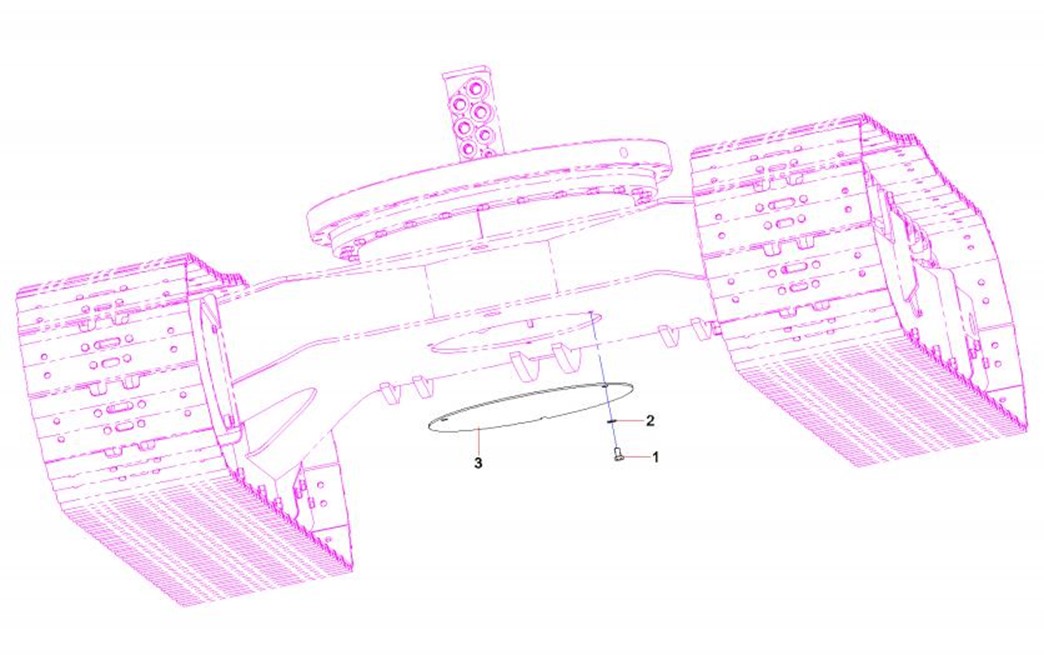

3-7-1 |
1 |
A210111000199 |
3 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9 |
3-7-2 |
2 |
24000639 |
11 |
垫圈12GB97.1 达克锈 |
Washer |
3-7-3 |
3 |
10600405 |
1 |
盖板 |
Coverplate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

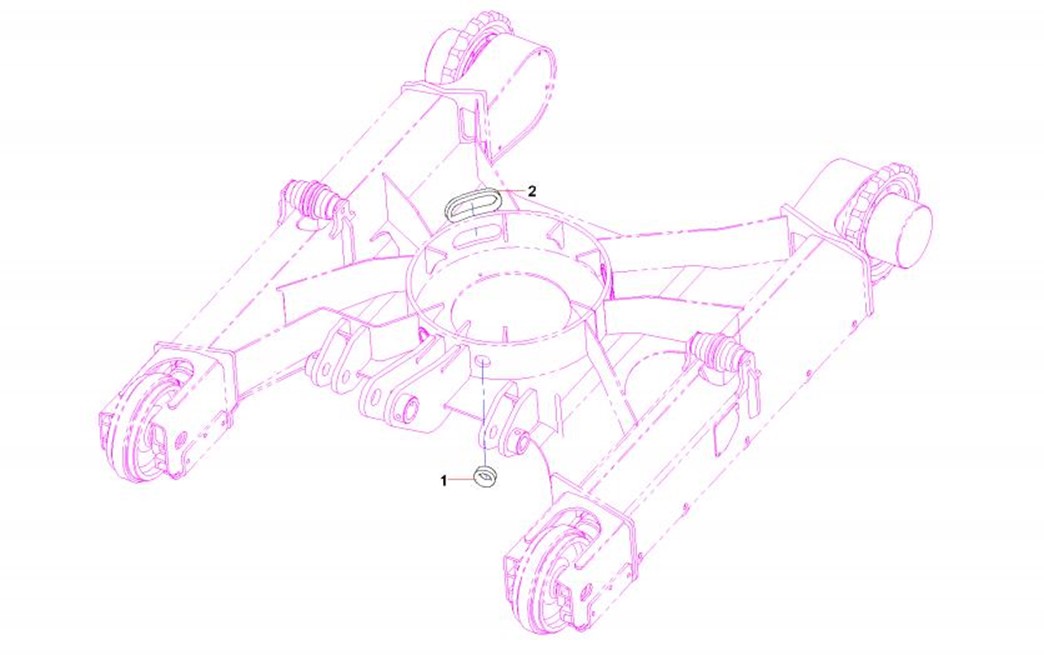

3-9-1 |
1 |
A820606030917 |
2 |
护套 |
Sleeve, protective |
3-9-2 |
2 |
A820606030920 |
2 |
护套 |
Sheath |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-11-1 |
1 |
11567524 |
1 |
下车液压系统 |
Hydraulic system, undercarriage |
3-11-2 |
2 |
24000637 |
16 |
垫圈10GB97.1 达克锈 |
Washer |
3-11-3 |
3 |
11309667 |
1 |
回转支承 |
Bearing,slewing |
3-11-4 |
4 |
12087542 |
1 |
黄油池密封圈 |
Ring, sealing, grease chamber |
3-11-5 |
5 |
A210111000055 |
24 |
螺栓 M16×60GB5783 10.9级 |
Bolt M16×60GB5783 10.9 |
3-11-6 |
6 |
A820101343429 |
1 |
垫片 |
Gasket |
3-11-7 |
7 |
A210111000202 |
4 |
螺栓 |
Bolt M12×30GB578310.9 |
3-11-8 |
8 |
10542622 |
1 |
连接板 |
Plate |
3-11-9 |
9 |
24000633 |
6 |
垫圈8GB97.1 达克锈 |
Washer |
3-11-10 |
10 |
A210307000012 |
2 |
螺母 |
Nut M8GB6170 |
3-11-11 |
11 |
A820101343428 |
1 |
盖板 |
Coverplate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

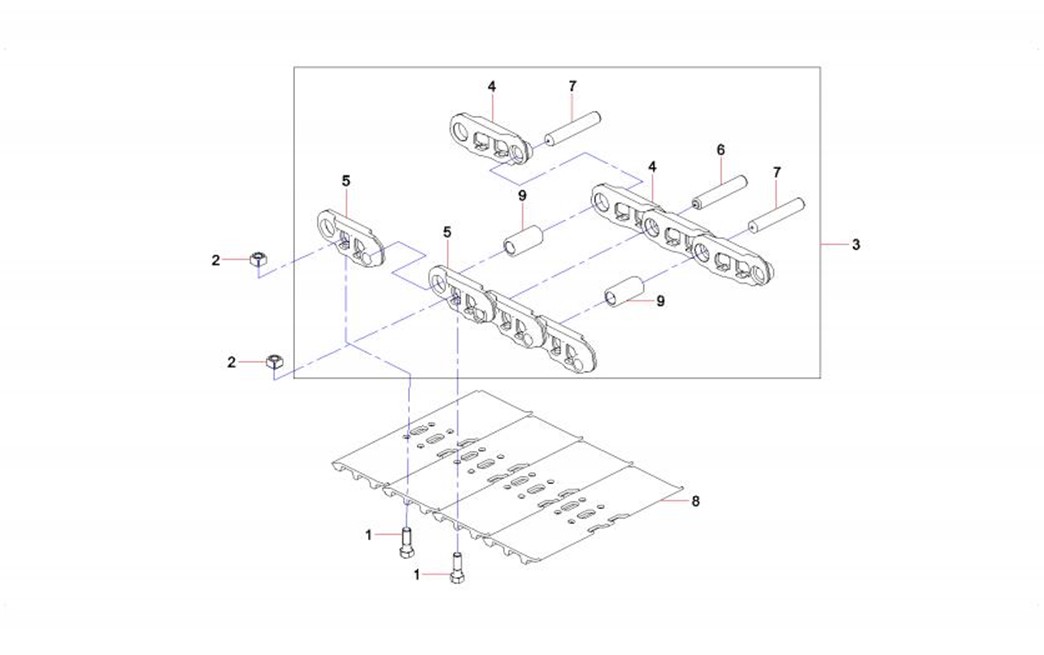

3-13-1 |
1 |
60018961 |
160 |
履带螺栓 |
Bolt, track |
3-13-2 |
2 |
60018957 |
160 |
履带螺母 |
Nut, track |
3-13-3 |
3 |
11044380 |
1 |
链轨总成 |
Track Chain |
3-13-4 |
4 |
11039486 |
40 |
右链轨节 |
Link, track |
3-13-5 |
5 |
11039485 |
40 |
左链轨节 |
Link, track, left |
3-13-6 |
6 |
11737694 |
1 |
主销轴 |
Master Pin |
3-13-7 |
7 |
11039490 |
39 |
销轴 |
Pin |
3-13-8 |
8 |
60019248 |
40 |
履带板 |
Shoe, track |
3-13-9 |
9 |
11039589 |
40 |
销套 |
Sleeve, pin |
