SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 30
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-267-21 |
21 |
A210111000098 |
4 |
螺栓 |
Bolt M8×90(GB5783) |
2-267-22 |
22 |
A239900000065 |
8 |
尼龙扎带 |
Strap, nylon |
2-267-23 |
23 |
10448928 |
1 |
蒸汽胶管 |
Hose, steam |
2-267-24 |
24 |
A210111000195 |
3 |
螺栓 |
Bolt M10×16GB5783 10.9 |
2-267-25 |
25 |
60086353 |
2 |
线束固定夹 |
Clamp, harness |

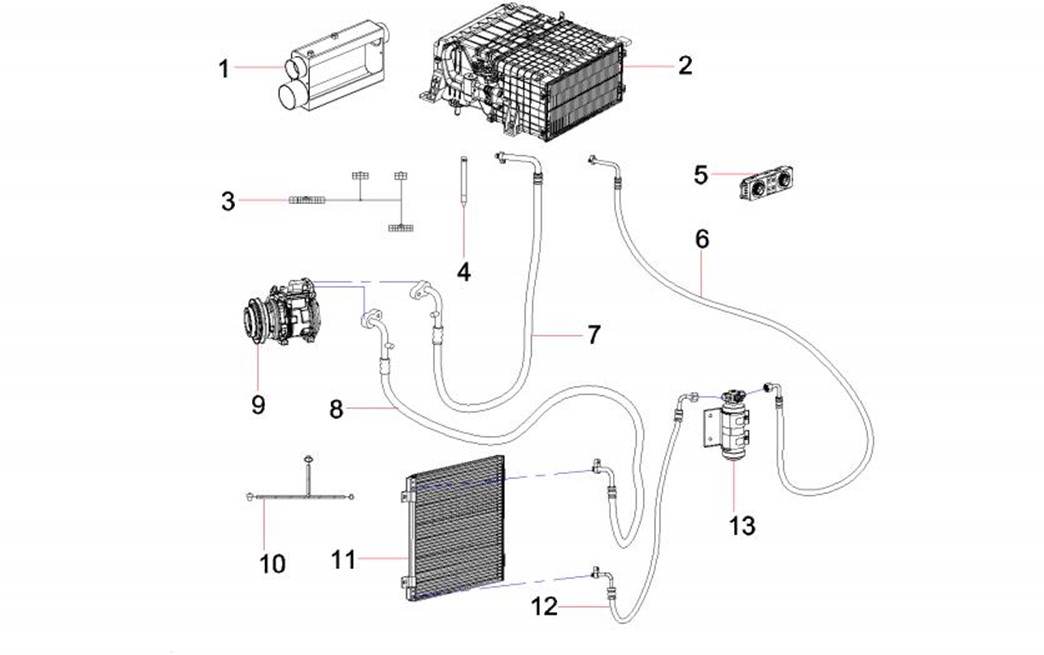

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-269-1 |
1 |
60210925 |
1 |
空调风室 |
Chamber, wind, air conditioner |
2-269-2 |
2 |
60211268 |
1 |
蒸发器 |
Evaporator |
2-269-3 |
3 |
60210923 |
1 |
空调线束 |
Harness, air conditioner |
2-269-4 |
4 |
60068273 |
1 |
排水管 |
Pipe, water drain |
2-269-5 |
5 |
60161191 |
1 |
控制面板总成 |
Panel AS, control |
2-269-6 |
6 |
60210921 |
1 |
储蒸软管总成 |
Hose As, evaporator to dehydrator |
2-269-7 |
7 |
60210922 |
1 |
蒸压软管总成 |
Hose AS, evaporator to |
2-269-8 |
8 |
60056556 |
1 |
排气软管总成 |
Hose AS, exhaust |
2-269-9 |
9 |
60056549 |
1 |
压缩机YJ155 总成12240-32800江 |
Compressor GP |
2-269-10 |
10 |
60056558 |
1 |
空调线束 |
Harness, air conditioner |
2-269-11 |
11 |
60013771 |
1 |
冷凝器 |
Condenser |
2-269-12 |
12 |
60161189 |
1 |
冷凝器出口管总成 |
Pipe AS, outlet, condenser |
2-269-13 |
13 |
60030549 |
1 |
干燥瓶组件 |
Bottle GP, drying |

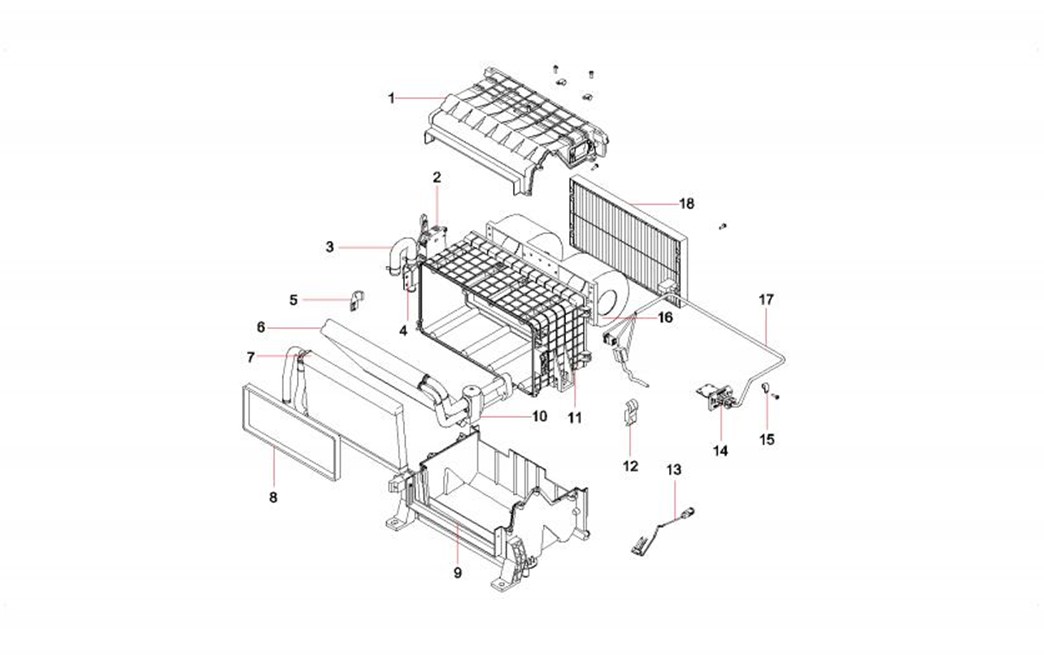

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-271-1 |
1 |
60215880 |
1 |
上盖 |
Cover, upper |
2-271-2 |
2 |
60215884 |
1 |
步行电机 |
Motor, stepping |
2-271-3 |
3 |
60215893 |
1 |
暖水管 |
Pipe, hot water |
2-271-4 |
4 |
60215892 |
1 |
暖水阀 |
Valve, hot water |
2-271-5 |
5 |
60215885 |
1 |
固定盖 |
Cover, fixing |
2-271-6 |
6 |
60215882 |
1 |
蒸发器芯 |
Core, evaporator |
2-271-7 |
7 |
60215883 |
1 |
暖水箱 |
Box, hot water |
2-271-8 |
8 |
60091505 |
1 |
密封海绵 |
Sponge, sealing |
2-271-9 |
9 |
60215881 |
1 |
下盖 |
Cover, lower |
2-271-10 |
10 |
60068270 |
1 |
膨胀阀 |
Valve, expansion |
2-271-11 |
11 |
60215888 |
1 |
风道 |
Passage, air |
2-271-12 |
12 |
60215887 |
1 |
固定盖 |
Cover, fixing |
2-271-13 |
13 |
60190276 |
1 |
除霜传感器感应头 |
Probe, sensor, defrost |
2-271-14 |
14 |
60215891 |
1 |
电阻器 |
Resistor |
2-271-15 |
15 |
60215890 |
5 |
夹子 |
Clamp |
2-271-16 |
16 |
60215886 |
1 |
鼓风电机 |
Motor, blower |
2-271-17 |
17 |
60210924 |
1 |
空调线束 |
Harness, air conditioner |
2-271-18 |
18 |
60215889 |
1 |
过滤器 |
Filter |

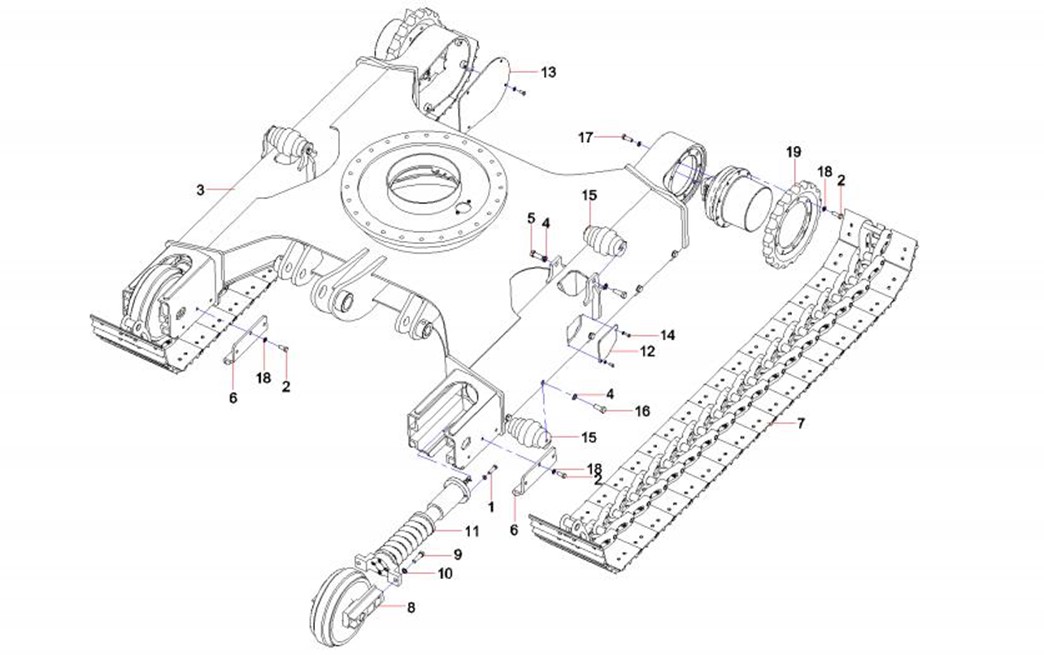

第3章
行走装置
(Travel device)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-3-1 |
1 |
A210111000119 |
4 |
螺栓M12×45GB5783 10.9级 |
Bolt M12×45GB5783 10.9 |
3-3-2 |
2 |
A210111000208 |
36 |
螺栓 |
Bolt M14×40GB5783-00 10.9 |
3-3-3 |
3 |
11571570 |
1 |
行走架 |
Frame, track |
3-3-4 |
4 |
A210491000144 |
24 |
垫圈 |
Washer 18(GB1230) |
3-3-5 |
5 |
A210111000216 |
4 |
螺栓M18×50GB5783 10.9级 |
Bolt M18×50GB5783 10.9 |
3-3-6 |
6 |
10542621 |
4 |
弯板 |
Plate, bent |
3-3-7 |
7 |
11044379 |
2 |
履带总成 |
Track AS |
3-3-8 |
8 |
A229900002163 |
2 |
引导轮 |
Wheel, idler |
3-3-9 |
9 |
A210111000054 |
4 |
螺栓M16×55GB5783 10.9级 |
Bolt M16×55GB5783 10.9 |
3-3-10 |
10 |
24000642 |
24 |
垫圈 |
Washer |
3-3-11 |
11 |
60011764 |
2 |
张紧装置 |
Idler tensioner AS |
3-3-12 |
12 |
10542624 |
2 |
盖板 |
Cover |
3-3-13 |
13 |
11205490 |
2 |
盖板 |
Cover |
3-3-14 |
14 |
A210111000342 |
4 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
3-3-15 |
15 |
11951609 |
12 |
支重轮总成 |
Track Roller |
3-3-16 |
16 |
A210111000215 |
20 |
螺栓M18×40GB5783 10.9级 |
Bolt M18×40GB5783 10.9 |
3-3-17 |
17 |
A210111000209 |
24 |
螺栓M14×45GB5783 10.9级 |
Bolt M14×45GB5783 10.9 |
3-3-18 |
18 |
60238781 |
12 |
垫圈14GB97.1 达克锈 |
Washer |
3-3-19 |
19 |
A229900005283 |
2 |
驱动轮 |
Sprocket |
