SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 29
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-257-21 |
21 |
60086766 |
2 |
弹簧座 |
Seat, spring |
2-257-22 |
22 |
60008832 |
2 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

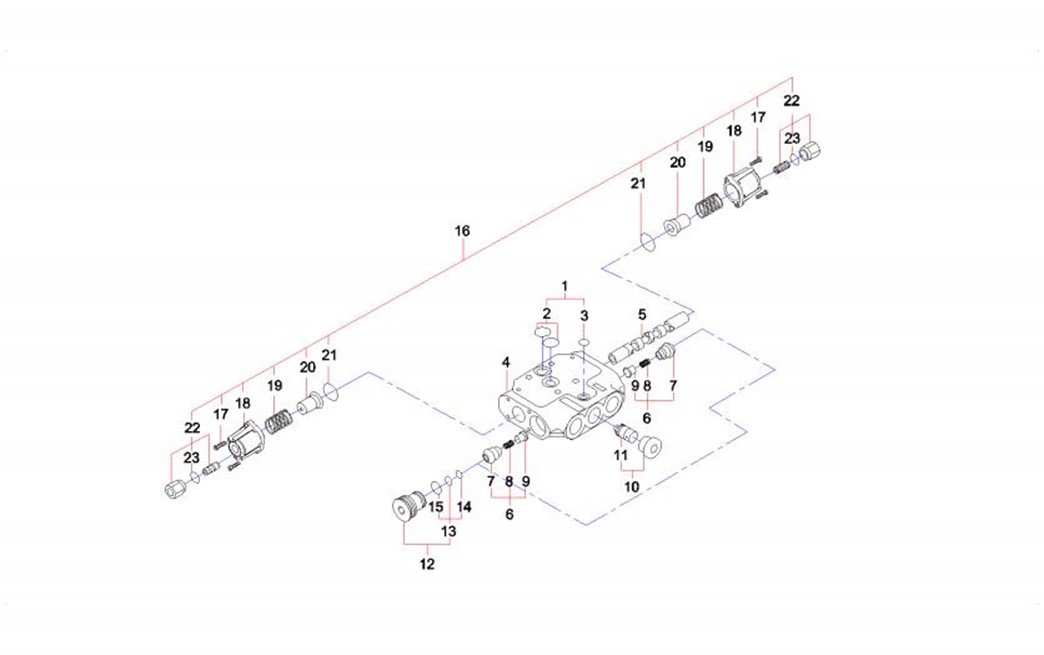

2-259-1 |
1 |
60086781 |
1 |
阀片间密封组件 |
Seal GP, valve |
2-259-2 |
2 |
60038741 |
2 |
O形圈 |
O-ring |
2-259-3 |
3 |
A230101000499 |
1 |
O形圈 |
O-ring |
2-259-4 |
4 |
60086727 |
1 |
工作阀片 |
Plate, valve |
2-259-5 |
5 |
60086723 |
1 |
阀芯 |
Spool, valve |
2-259-6 |
6 |
60086712 |
2 |
单向阀组件 |
Valve GP, check |
2-259-7 |
7 |
60086776 |
2 |
堵头 |
Plug |
2-259-8 |
8 |
60086757 |
2 |
弹簧 |
Spring |
2-259-9 |
9 |
60086731 |
2 |
提升阀 |
Valve, lift |
2-259-10 |
10 |
60038027 |
1 |
压力补偿组件 |
Compensator GP, pressure |
2-259-11 |
11 |
60038390 |
1 |
活塞 |
Piston |
2-259-12 |
12 |
60038485 |
2 |
螺塞 |
Plug, screw |
2-259-13 |
13 |
60038540 |
2 |
密封组件 |
Seal AS |
2-259-14 |
14 |
60038736 |
2 |
O形圈 |
O-ring |
2-259-15 |
15 |
24001013 |
2 |
O形圈 |
O-ring |
2-259-16 |
16 |
60086707 |
1 |
液压操作组件 |
Hydraulic operation GP |
2-259-17 |
17 |
A210204000116 |
4 |
螺钉 |
Screw M5×16GB70.1 |
2-259-18 |
18 |
60086693 |
2 |
盖 |
Cover |
2-259-19 |
19 |
60086756 |
2 |
弹簧 |
Spring |
2-259-20 |
20 |
60086767 |
2 |
弹簧座 |
Seat, spring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-261-21 |
21 |
60008832 |
2 |
O形圈 |
O-ring |
2-261-22 |
22 |
60037926 |
2 |
止动组件 |
Stopper GP |
2-261-23 |
23 |
60038738 |
2 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-263-1 |
1 |
A210401000001 |
34 |
垫圈 |
Washer 10GB93 |
2-263-2 |
2 |
A210111000011 |
34 |
螺栓 |
Bolt M10×20GB5783 |
2-263-3 |
3 |
A210404000003 |
34 |
垫圈 |
Washer 10GB96.1 |
2-263-4 |
4 |
11142073 |
1 |
封板 |
Plate, sealing |
2-263-5 |
5 |
11142075 |
1 |
板 |
Plate |
2-263-6 |
6 |
11142069 |
1 |
封板 |
Plate, sealing |
2-263-7 |
7 |
11142071 |
1 |
封板 |
Plate, sealing |
2-263-8 |
8 |
11142068 |
1 |
封板 |
Plate, sealing |
2-263-9 |
9 |
11142070 |
1 |
封板 |
Plate, sealing |
2-263-10 |
10 |
11142072 |
1 |
封板 |
Plate, sealing |
2-263-11 |
11 |
10541179 |
1 |
前上海绵 |
Foam |
2-263-12 |
12 |
10541180 |
1 |
左上海绵 |
Foam |
2-263-13 |
13 |
10541185 |
1 |
后海绵 |
Foam |
2-263-14 |
14 |
12685850 |
1 |
前海绵 |
spongeSY55C.1.10-10A |
2-263-15 |
15 |
10541268 |
1 |
左海绵 |
Foam |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

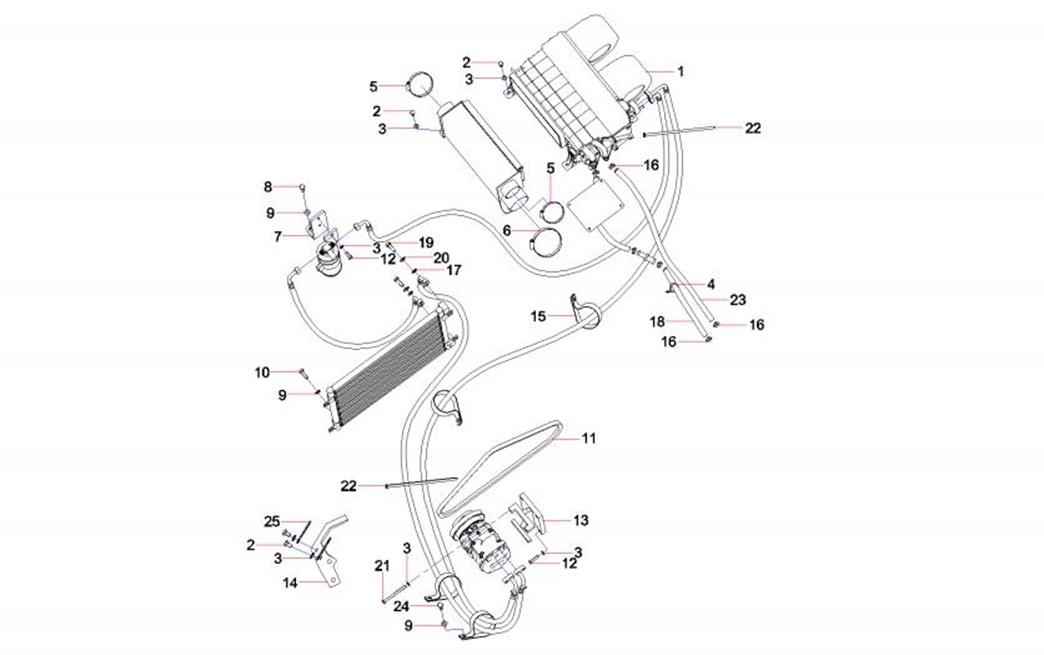

2-265-1 |
1 |
60210926 |
1 |
空调系统 |
Air conditioning system |
2-265-2 |
2 |
A210111000343 |
8 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-265-3 |
3 |
24000633 |
18 |
垫圈8GB97.1 达克锈 |
Washer |
2-265-4 |
4 |
60086357 |
1 |
线束固定夹 |
Clamp, harness |
2-265-5 |
5 |
A210855000012 |
2 |
喉箍 |
Hoop |
2-265-6 |
6 |
A210855000014 |
1 |
喉箍 |
Hoop |
2-265-7 |
7 |
11141695 |
1 |
干燥瓶安装支架 |
Bracket, mounting, drying bottle |
2-265-8 |
8 |
A210111000024 |
2 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-265-9 |
9 |
A210111000012 |
4 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
2-265-10 |
10 |
24000637 |
9 |
垫圈10GB97.1 达克锈 |
Washer |
2-265-11 |
11 |
A230106000322 |
1 |
V带 |
V-belt |
2-265-12 |
12 |
A210111000293 |
6 |
螺栓 |
Bolt M8×30GB5783 10.9 |
2-265-13 |
13 |
11141529 |
1 |
压缩机安装支架 |
Bracket, mounting, compressor |
2-265-14 |
14 |
12183767 |
1 |
皮带保护架 |
belt protective |
2-265-15 |
15 |
60086356 |
2 |
线束固定夹 |
Clamp, harness |
2-265-16 |
16 |
60166393 |
4 |
单联管夹 |
Clamp, pipe |
2-265-17 |
17 |
60060564 |
2 |
垫圈6GB93 达克锈 |
Washer |
2-265-18 |
18 |
11084196 |
1 |
电装空调冷水管 |
Pipe, cold pipe, air conditioner |
2-265-19 |
19 |
A210111000082 |
2 |
螺栓 |
Bolt M6×30GB5783 |
2-265-20 |
20 |
24000632 |
2 |
垫圈6GB97.1 达克锈 |
Washer |
