SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 34
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

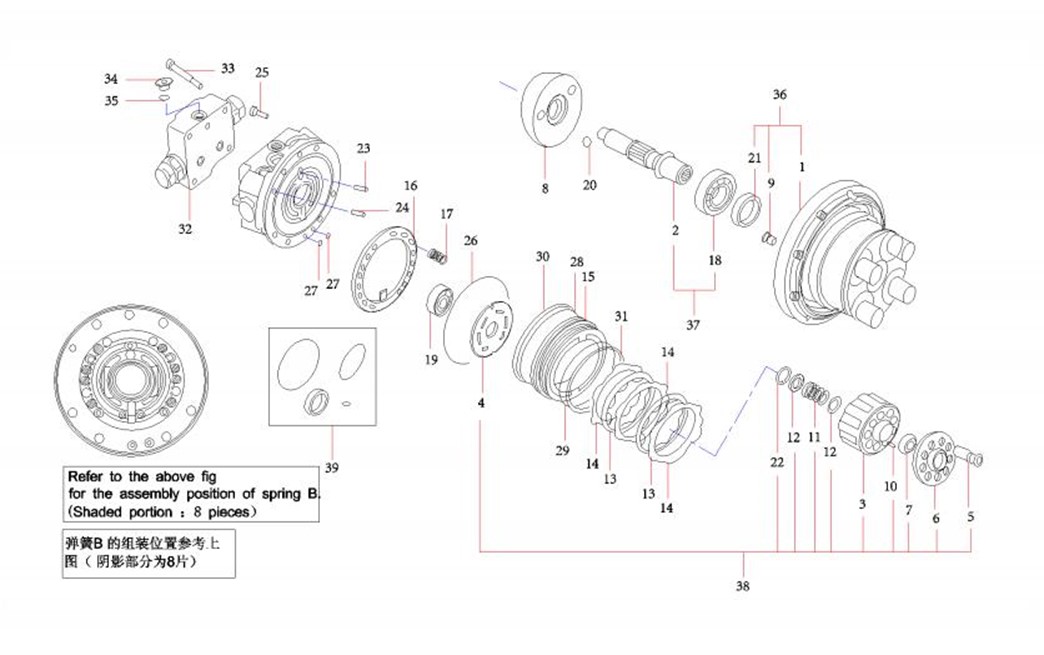

3-35-1 |
1 |
60216971 |
1 |
壳体 |
Housing |
3-35-2 |
2 |
60164226 |
1 |
传动轴 |
Shaft, drive |
3-35-3 |
3 |
60164157 |
1 |
缸筒 |
Barrel, cylinder |
3-35-4 |
4 |
60164317 |
1 |
配油盘 |
Tray, oil distribution |
3-35-5 |
5 |
60164358 |
9 |
柱塞组件 |
Plunger GP |
3-35-6 |
6 |
60164165 |
1 |
九孔盘 |
Plate, nine-hole |
3-35-7 |
7 |
60164320 |
1 |
球形衬套 |
Bushing, spheric |
3-35-8 |
8 |
60216972 |
1 |
斜盘 |
Plate, swash |
3-35-9 |
9 |
60216973 |
1 |
控制活塞 |
Piston, control |
3-35-10 |
10 |
60164328 |
3 |
销子 |
Pin |
3-35-11 |
11 |
60164222 |
1 |
C弹簧 |
Spring |
3-35-12 |
12 |
60164253 |
2 |
垫圈 |
Washer |
3-35-13 |
13 |
60164292 |
2 |
金属垫圈 |
Washer, metal |
3-35-14 |
14 |
60164251 |
3 |
垫圈 |
Washer |
3-35-15 |
15 |
60164313 |
1 |
密封垫 |
Seal, ring |
3-35-16 |
16 |
60164334 |
1 |
压板 |
Plate, pressure |
3-35-17 |
17 |
60164231 |
8 |
弹簧 |
Spring |
3-35-18 |
18 |
60164200 |
1 |
轴承 |
Bearing |
3-35-19 |
19 |
60216975 |
1 |
油封 |
Seal, oil |
3-35-20 |
20 |
60164159 |
2 |
钢珠 |
Ball, steel |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-37-21 |
21 |
60216975 |
1 |
油封 |
Seal, oil |
3-37-22 |
22 |
60164298 |
1 |
卡簧 |
Spring, snap |
3-37-23 |
23 |
60216976 |
1 |
弹簧销 |
Pin, spring |
3-37-24 |
24 |
60164329 |
1 |
销子 |
Pin |
3-37-25 |
25 |
60164376 |
7 |
螺钉 |
Screw |
3-37-26 |
26 |
60216977 |
1 |
O形圈 |
O-ring |
3-37-27 |
27 |
60091798 |
2 |
O形圈 |
O-ring |
3-37-28 |
28 |
60164378 |
1 |
O形圈 |
O-ring |
3-37-29 |
29 |
60164377 |
1 |
O形圈 |
O-ring |
3-37-30 |
30 |
60164345 |
1 |
支撑环 |
Ring, support |
3-37-31 |
31 |
60164344 |
1 |
支撑环 |
Ring, support |
3-37-32 |
32 |
60164171 |
1 |
安全阀组件 |
Valve GP, relief |
3-37-33 |
33 |
60164311 |
4 |
螺钉 |
Screw |
3-37-34 |
34 |
60164262 |
1 |
堵头 |
Plug |
3-37-35 |
35 |
60164379 |
1 |
O形圈 |
O-ring |
3-37-36 |
36 |
60216998 |
1 |
壳体组件 |
Housing AS |
3-37-37 |
37 |
60164228 |
1 |
传动轴总成 |
Shaft AS, drive |
3-37-38 |
38 |
60164158 |
1 |
缸筒组件 |
Barrel GP, cylinder |
3-37-39 |
39 |
60216999 |
1 |
密封组件 |
Seal AS |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

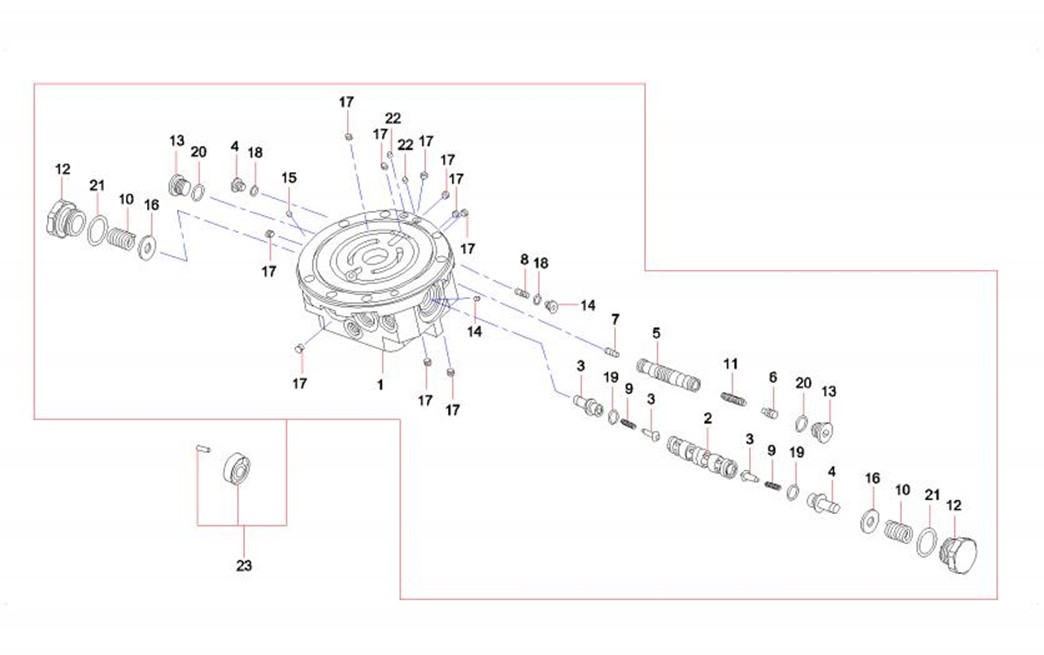

3-39-1 |
1 |
60216978 |
1 |
阀体 |
Body, valve |
3-39-2 |
2 |
60216979 |
1 |
阀芯 |
Spool, valve |
3-39-3 |
3 |
60216980 |
2 |
单向阀 |
Valve, check |
3-39-4 |
4 |
60216981 |
2 |
弹簧座 |
Seat, spring |
3-39-5 |
5 |
60216982 |
1 |
阀芯 |
Spool, valve |
3-39-6 |
6 |
60216983 |
1 |
阀芯 |
Spool, valve |
3-39-7 |
7 |
60216984 |
1 |
阀芯 |
Spool, valve |
3-39-8 |
8 |
60216985 |
1 |
阀芯 |
Spool, valve |
3-39-9 |
9 |
60216986 |
2 |
弹簧 |
Spring |
3-39-10 |
10 |
60216987 |
2 |
弹簧 |
Spring |
3-39-11 |
11 |
60216988 |
1 |
弹簧 |
Spring |
3-39-12 |
12 |
60216989 |
2 |
堵头 |
Plug |
3-39-13 |
13 |
60216990 |
2 |
堵头 |
Plug |
3-39-14 |
14 |
60216991 |
2 |
堵头 |
Plug |
3-39-15 |
15 |
60216992 |
2 |
螺塞 |
Plug, screw |
3-39-16 |
16 |
60216993 |
2 |
弹簧座 |
Seat, spring |
3-39-17 |
17 |
60216994 |
10 |
堵头 |
Plug |
3-39-18 |
18 |
60038808 |
2 |
O形圈 |
O-ring |
3-39-19 |
19 |
60216995 |
2 |
O形圈 |
O-ring |
3-39-20 |
20 |
60030614 |
2 |
O形圈13.8×2.4JISB2401 氟橡胶 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-41-21 |
21 |
A210609000136 |
2 |
O形圈 |
O-ring 29.7×3.5JISB2401 |
3-41-22 |
22 |
60216996 |
2 |
螺塞 |
Plug, screw |
3-41-23 |
23 |
60216997 |
1 |
阀体组件 |
Body GP, valve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

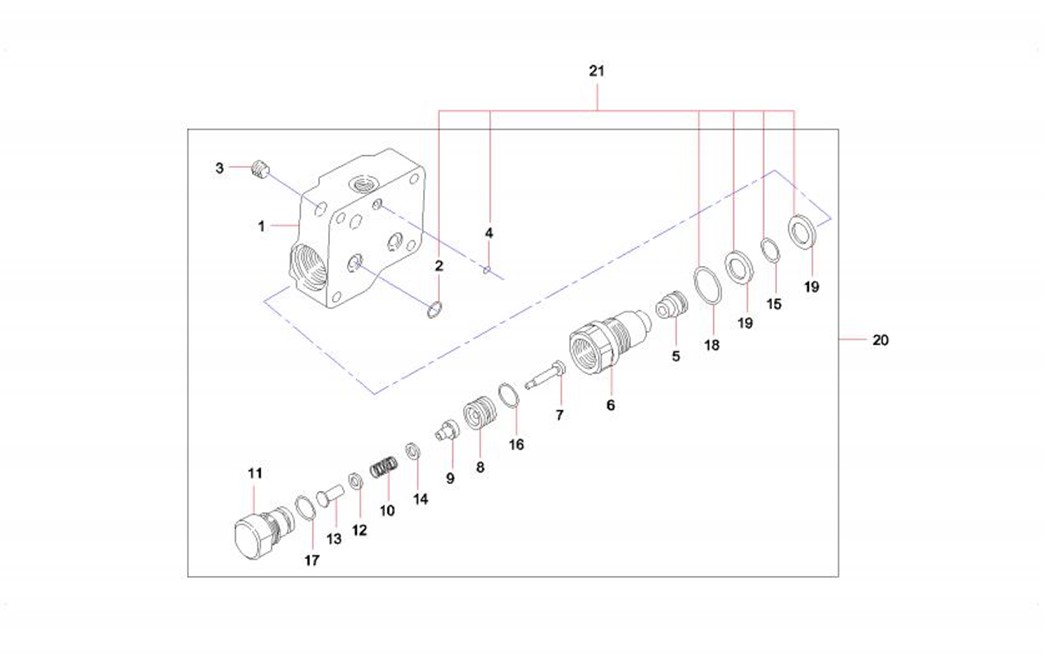

3-43-1 |
1 |
60164175 |
1 |
阀块 |
Block, valve |
3-43-2 |
2 |
60167135 |
2 |
O形圈 |
O-ring |
3-43-3 |
3 |
60164269 |
2 |
堵头 |
Plug |
3-43-4 |
4 |
60091798 |
1 |
O形圈 |
O-ring |
3-43-5 |
5 |
60164276 |
2 |
阀座 |
Seat, valve |
3-43-6 |
6 |
60164284 |
2 |
固定座 |
Seat, fixed |
3-43-7 |
7 |
60164185 |
2 |
阀芯 |
Spool, valve |
3-43-8 |
8 |
60164289 |
2 |
活塞 |
Piston |
3-43-9 |
9 |
60164246 |
2 |
弹簧座 |
Seat, spring |
3-43-10 |
10 |
60164239 |
2 |
弹簧 |
Spring |
3-43-11 |
11 |
60164271 |
2 |
堵头 |
Plug |
3-43-12 |
12 |
60164258 |
2 |
垫圈 |
Washer |
3-43-13 |
13 |
60164245 |
2 |
弹簧座 |
Seat, spring |
3-43-14 |
14 |
60164257 |
2 |
垫圈 |
Washer |
3-43-15 |
15 |
60164383 |
2 |
O形圈 |
O-ring |
3-43-16 |
16 |
60164388 |
2 |
O形圈 |
O-ring |
3-43-17 |
17 |
60164389 |
2 |
O形圈 |
O-ring |
3-43-18 |
18 |
60164381 |
2 |
O形圈 |
O-ring |
3-43-19 |
19 |
60164341 |
2 |
支撑板 |
Plate, supporting |
3-43-20 |
20 |
60164171 |
1 |
安全阀组件 |
Valve GP, relief |
