SANY SY55C SY55C9 SY55C9I2R EXCAVATOR parts catalog 42
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

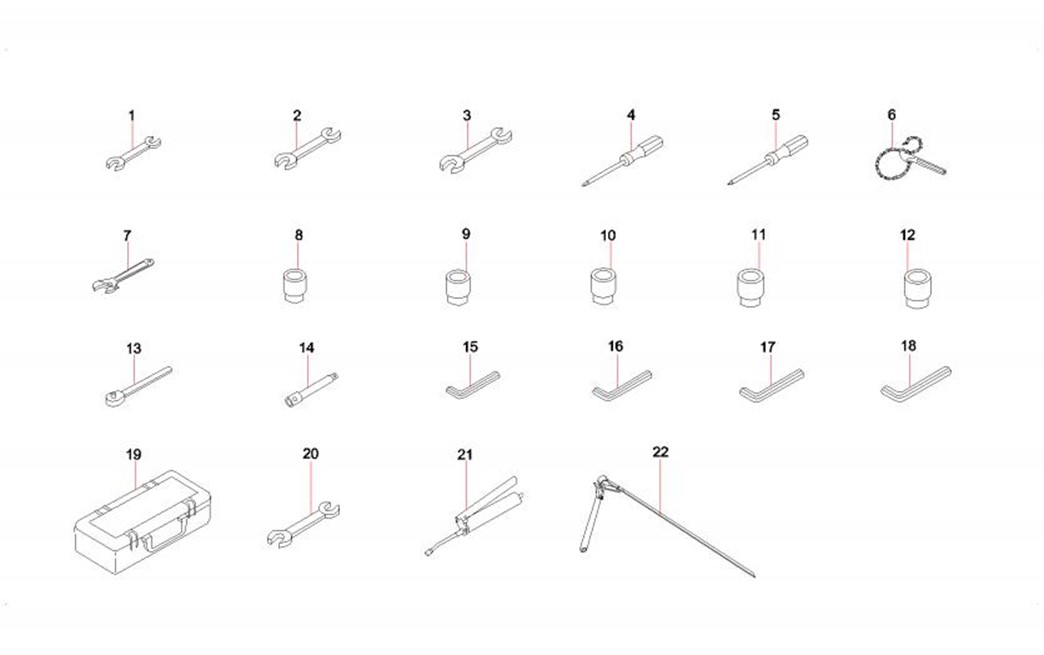

7-7-1 |
1 |
A260401030090 |
1 |
头呆扳手 |
Spanner |
7-7-2 |
2 |
A260401030007 |
1 |
双头呆扳手 |
Wrench, open-end 22×24GB4388 |
7-7-3 |
3 |
A260401030008 |
1 |
双头呆扳手 |
Double-ended spanner |
7-7-4 |
4 |
A260402010013 |
1 |
一字槽螺钉旋具 |
Rotator, screw, slot |
7-7-5 |
5 |
A260402020026 |
1 |
十字槽螺钉旋具 |
Screwdriver, Phillips head |
7-7-6 |
6 |
60001296 |
1 |
链条扳手20节 |
Wrench, chain |
7-7-7 |
7 |
A260401040002 |
1 |
活扳手 |
Spanner, adjustable |
7-7-8 |
8 |
A260401010077 |
1 |
套筒 |
Socket 17×12.5GB3390.1 |
7-7-9 |
9 |
A260401010081 |
1 |
套筒 |
Socket 19×12.5GB3390.1 |
7-7-10 |
10 |
A260401010078 |
1 |
套筒 |
Socket 22×12.5GB3390.1 |
7-7-11 |
11 |
A260401010051 |
1 |
套筒 |
Socket 24×12.5GB3390.1 |
7-7-12 |
12 |
A260401010029 |
1 |
套筒 |
Socket |
7-7-13 |
13 |
A260401090010 |
1 |
可逆式棘轮扳手 |
Wrench, ratchet, reversible |
7-7-14 |
14 |
A260401010092 |
1 |
接杆 |
Rod, extension |
7-7-15 |
15 |
A260401020008 |
1 |
内六角扳手 |
Wrench, Allen 4RGB5356 |
7-7-16 |
16 |
A260401020010 |
1 |
内六角扳手 |
Wrench, Allen 6RGB5356 |
7-7-17 |
17 |
A260401020011 |
1 |
内六角扳手 |
Wrench, Allen 8RGB5356 |
7-7-18 |
18 |
A260401020004 |
1 |
内六角扳手 |
Wrench, Allen 10RGB5356 |
7-7-19 |
19 |
A290000000155 |
1 |
手提工具箱 |
Toolbox, portable |
7-7-20 |
20 |
A260401030005 |
1 |
双头呆扳手 |
Wrench, open-end 17×19GB4388 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-9-21 |
21 |
B260409000015 |
1 |
高压黄油枪 |
Gun, grease, high pressure |
7-9-22 |
22 |
B260401090024 |
1 |
皮带扳手 |
Spanner, belt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

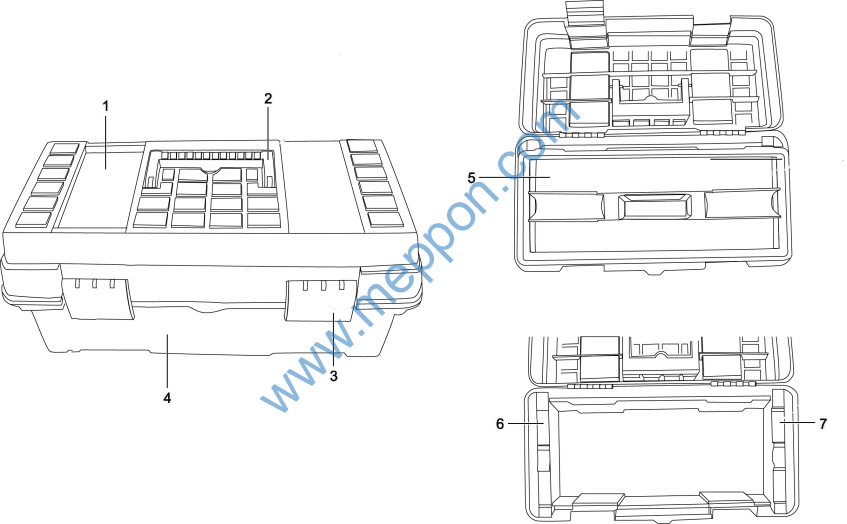

7-11-1 |
1 |
60153777 |
1 |
上盖 |
Cover, upper |
7-11-2 |
2 |
60153697 |
1 |
把手 |
Handle |
7-11-3 |
3 |
60153693 |
2 |
锁扣 |
Lock catch |
7-11-4 |
4 |
60153713 |
1 |
底座 |
Base |
7-11-5 |
5 |
60153827 |
1 |
托盘 |
Pallet |
7-11-6 |
6 |
60153665 |
1 |
左架 |
Support, left |
7-11-7 |
7 |
60153654 |
1 |
右架 |
Support, right |
第8章
其他配置
(Other Fittings)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

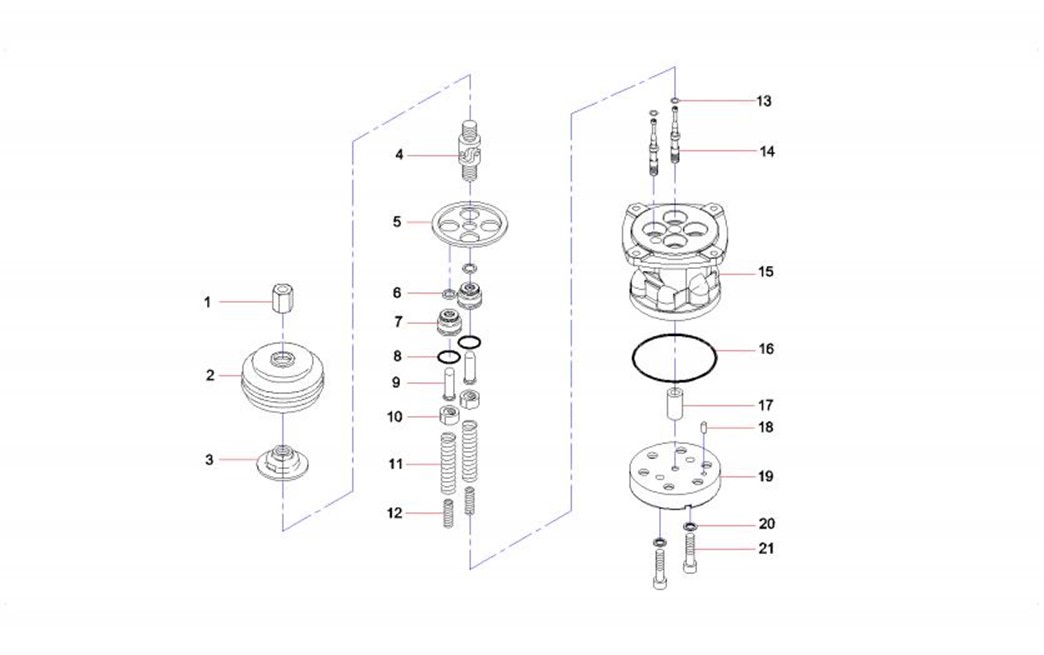

8-3-1 |
1 |
60192530 |
1 |
螺母 |
Nut |
8-3-2 |
2 |
60192531 |
1 |
橡胶罩 |
Cover, rubber |
8-3-3 |
3 |
60008809 |
1 |
圆板 |
Plate, circular |
8-3-4 |
4 |
60008602 |
1 |
接头 |
Connector |
8-3-5 |
5 |
60037936 |
1 |
板 |
Plate |
8-3-6 |
6 |
60008603 |
4 |
密封圈 |
Ring, seal |
8-3-7 |
7 |
60008595 |
4 |
堵头 |
Plug |
8-3-8 |
8 |
60038715 |
4 |
O形圈 |
Ring, seal |
8-3-9 |
9 |
60235883 |
4 |
推杆 |
Rod Push |
8-3-10 |
10 |
60235884 |
4 |
弹簧座 |
Seat Spring |
8-3-11 |
11 |
60008774 |
4 |
弹簧 |
Spring |
8-3-12 |
12 |
60235885 |
4 |
弹簧 |
Sping |
8-3-13 |
13 |
60008597 |
4 |
垫圈 |
Washer |
8-3-14 |
14 |
60008760 |
4 |
滑轴 |
Spool |
8-3-15 |
15 |
60235882 |
1 |
壳体 |
Casing |
8-3-16 |
16 |
60008799 |
1 |
O形圈 |
O-ring |
8-3-17 |
17 |
60008806 |
1 |
衬套 |
Sleeve |
8-3-18 |
18 |
60038259 |
1 |
弹簧销 |
Pin, spring |
8-3-19 |
19 |
60222385 |
1 |
板 |
plate |
8-3-20 |
20 |
60008598 |
2 |
密封垫圈 |
Washer, seal |
