SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 22
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-187-76 |
76 |
A820205002464 |
1 |
接头 |
Connector |
2-187-77 |
77 |
A220401000334 |
1 |
单向阀 |
Valve, check |
2-187-78 |
78 |
变更或见其他配置 |
1 |
接头 |
Connector |
2-187-79 |
79 |
A210204000206 |
4 |
螺钉M12×35GB70.1 10.9级 |
Screw M12×35GB70.1 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

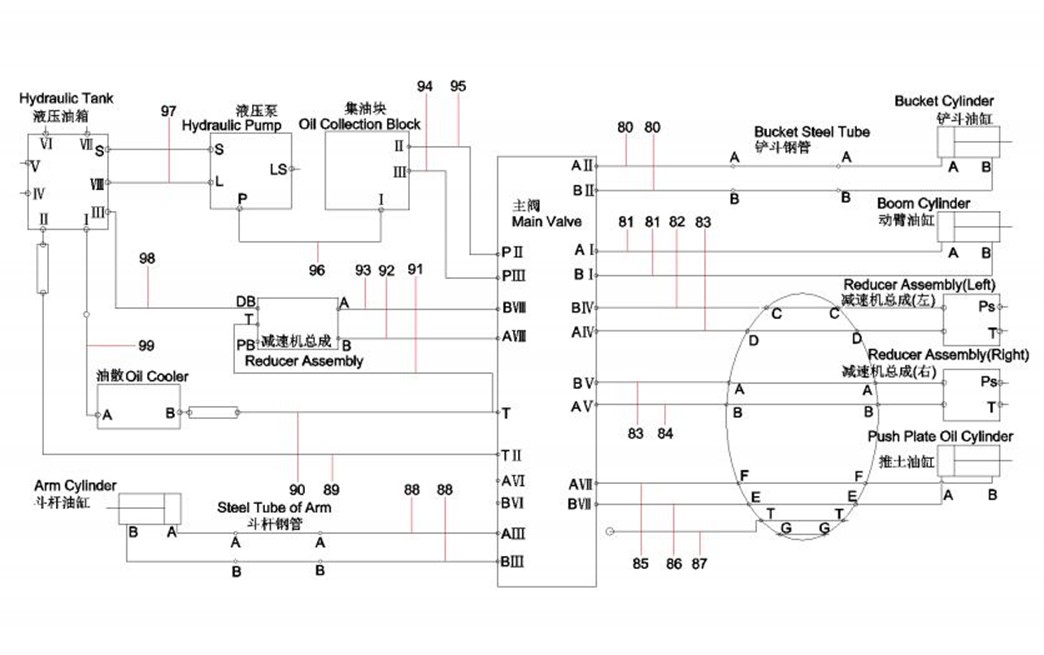

2-189-80 |
80 |
21032354 |
2 |
胶管 |
Hose, rubber |
2-189-81 |
81 |
60212773 |
2 |
胶管 |
Rubber Hose |
2-189-82 |
82 |
变更或见其他配置 |
1 |
胶管 |
Hose, rubber |
2-189-83 |
83 |
60153884 |
2 |
胶管 |
Hose, rubber |
2-189-84 |
84 |
B230103000858 |
1 |
胶管 |
Hose,rubber |
2-189-85 |
85 |
变更或见其他配置 |
1 |
胶管 |
Hose, rubber |
2-189-86 |
86 |
B230103000355 |
1 |
胶管 |
Hose, rubber |
2-189-87 |
87 |
60022399 |
1 |
胶管 |
Hose |
2-189-88 |
88 |
60153885 |
2 |
胶管 |
Hose |
2-189-89 |
89 |
变更或见其他配置 |
1 |
胶管 |
Hose, rubber |
2-189-90 |
90 |
变更或见其他配置 |
1 |
胶管 |
Hose |
2-189-91 |
91 |
变更或见其他配置 |
1 |
胶管 |
Hose, rubber |
2-189-92 |
92 |
变更或见其他配置 |
1 |
胶管 |
Hose |
2-189-93 |
93 |
变更或见其他配置 |
1 |
胶管 |
Hose, rubber |
2-189-94 |
94 |
变更或见其他配置 |
1 |
胶管 |
Hose, rubber |
2-189-95 |
95 |
变更或见其他配置 |
1 |
胶管 |
Hose Assembly |
2-189-96 |
96 |
21023911 |
1 |
胶管 |
Hose, rubber |
2-189-97 |
97 |
B230103000583 |
1 |
胶管 |
Hose, rubber |
2-189-98 |
98 |
B230103001444 |
1 |
胶管 |
Hose |
2-189-99 |
99 |
B230103003833 |
1 |
胶管 |
Hose |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

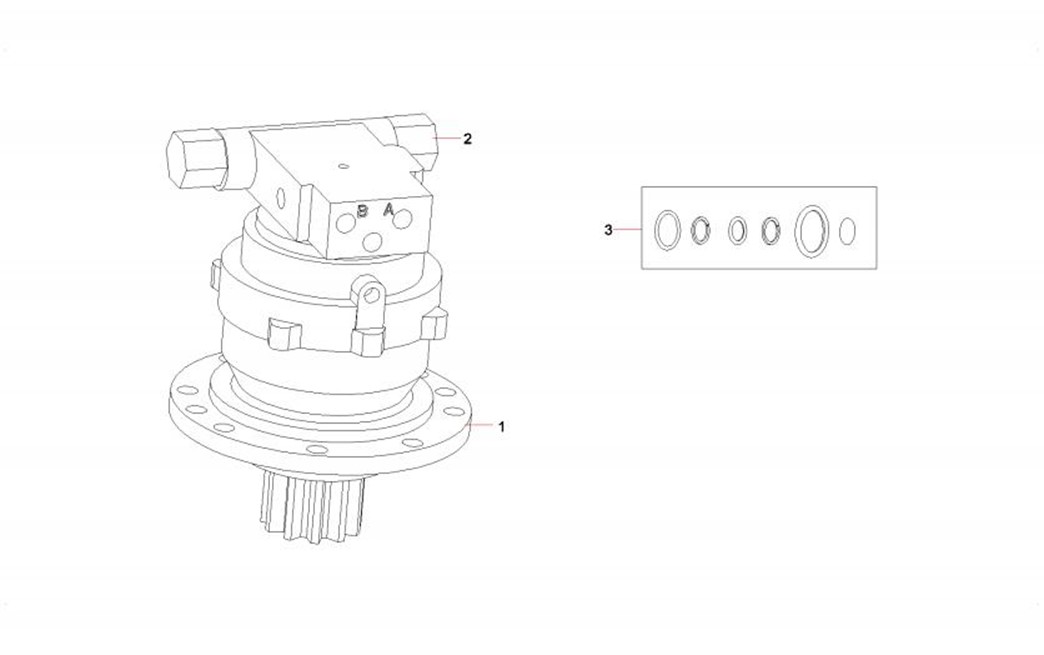

2-191-1 |
1 |
60164190 |
1 |
液压马达总成 |
HYDRAULTC MOTOR GROUP |
2-191-2 |
2 |
60255065 |
1 |
减速机组件 |
REDUCTION GEAR ASSEMBLY |
2-191-3 |
3 |
60266025 |
1 |
减速机总成维修包 |
Reducer assembly Repair kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

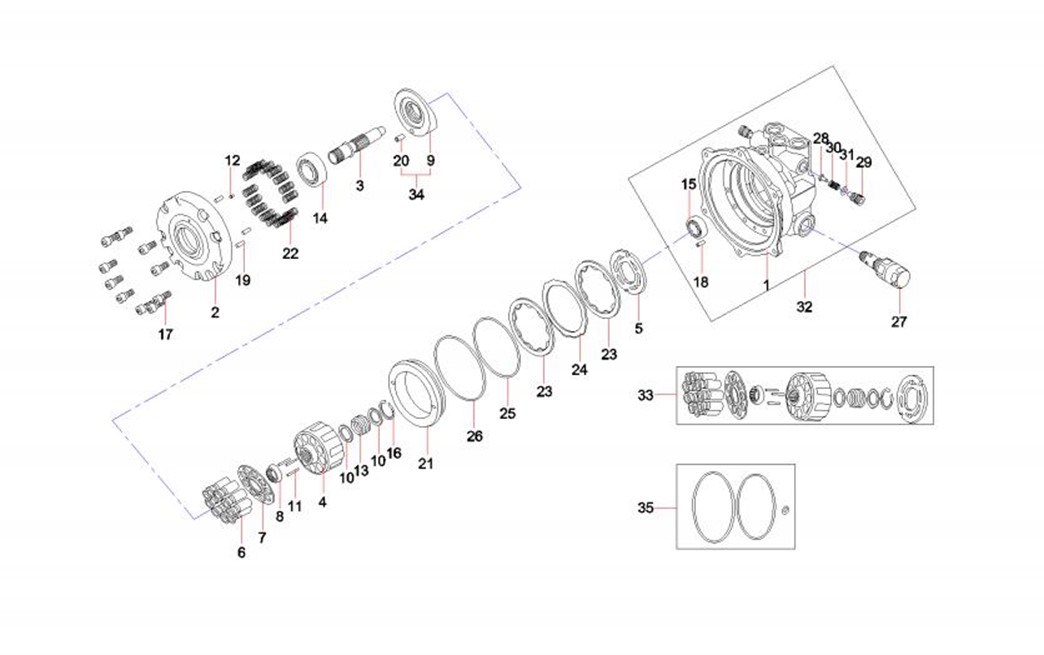

2-193-1 |
1 |
变更或见其他配置 |
1 |
H壳体 |
Body H |
2-193-2 |
2 |
变更或见其他配置 |
1 |
压盘 |
Platr S |
2-193-3 |
3 |
变更或见其他配置 |
1 |
传动轴 |
Shaft |
2-193-4 |
4 |
变更或见其他配置 |
1 |
缸筒 |
Barrel, cylinder |
2-193-5 |
5 |
变更或见其他配置 |
1 |
配油盘 |
Tray, oil distribution |
2-193-6 |
6 |
变更或见其他配置 |
9 |
柱塞组件 |
Plunger GP |
2-193-7 |
7 |
变更或见其他配置 |
1 |
九孔盘 |
Plate, nine-hole |
2-193-8 |
8 |
变更或见其他配置 |
1 |
球形衬套 |
Bushing, spheric |
2-193-9 |
9 |
变更或见其他配置 |
1 |
斜盘 |
Swash Plate |
2-193-10 |
10 |
变更或见其他配置 |
2 |
垫圈 |
Washer |
2-193-11 |
11 |
变更或见其他配置 |
3 |
销子 |
Pin |
2-193-12 |
12 |
变更或见其他配置 |
1 |
过滤器 |
Filter |
2-193-13 |
13 |
变更或见其他配置 |
1 |
C弹簧 |
Spring |
2-193-14 |
14 |
变更或见其他配置 |
1 |
轴承 |
Bearing |
2-193-15 |
15 |
变更或见其他配置 |
1 |
轴承 |
Bearing |
2-193-16 |
16 |
变更或见其他配置 |
1 |
卡簧 |
Snap Ping |
2-193-17 |
17 |
变更或见其他配置 |
10 |
螺钉 |
Screw |
2-193-18 |
18 |
变更或见其他配置 |
1 |
弹簧座 |
Spring Pin |
2-193-19 |
19 |
变更或见其他配置 |
3 |
销子 |
Pin |
2-193-20 |
20 |
变更或见其他配置 |
1 |
销子 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-195-21 |
21 |
变更或见其他配置 |
1 |
制动活塞 |
Brake Piston |
2-195-22 |
22 |
变更或见其他配置 |
16 |
弹簧 |
Spring B |
2-195-23 |
23 |
变更或见其他配置 |
2 |
金属盘 |
Disk Plate |
2-195-24 |
24 |
变更或见其他配置 |
1 |
金属垫 |
Steel Plate |
2-195-25 |
25 |
变更或见其他配置 |
1 |
O形圈 |
O-ring |
2-195-26 |
26 |
变更或见其他配置 |
1 |
O形圈 |
O-ring |
2-195-27 |
27 |
变更或见其他配置 |
2 |
溢流阀 |
Relief Valve |
2-195-28 |
28 |
变更或见其他配置 |
2 |
单向阀 |
Check Valve |
2-195-29 |
29 |
变更或见其他配置 |
2 |
堵头 |
Plug |
2-195-30 |
30 |
变更或见其他配置 |
2 |
弹簧 |
Spring |
2-195-31 |
31 |
变更或见其他配置 |
2 |
O形圈 |
O-ring |
2-195-32 |
32 |
变更或见其他配置 |
1 |
H壳体组件 |
Body J Kit Sun Ass’y |
2-195-33 |
33 |
变更或见其他配置 |
9 |
柱塞组件 |
Plunger GP |
2-195-34 |
34 |
变更或见其他配置 |
1 |
斜盘组件 |
Swash Plate Kit Sun Ass’y |
2-195-35 |
35 |
变更或见其他配置 |
1 |
液压马达密封组件 |
Hysraulic Motor Sun Ass’y |
