SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 23

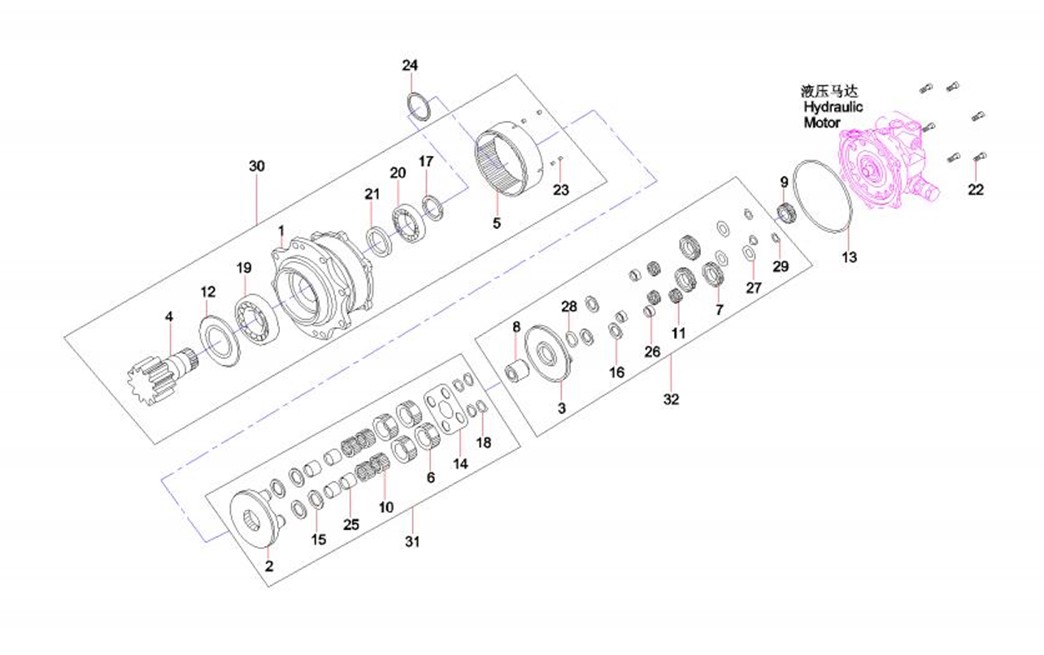

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-197-1 |
1 |
变更或见其他配置 |
1 |
壳体 |
Body |
2-197-2 |
2 |
变更或见其他配置 |
1 |
传动架 |
Carrier 1 |
2-197-3 |
3 |
变更或见其他配置 |
1 |
冲动架 |
Carrier 2 |
2-197-4 |
4 |
变更或见其他配置 |
1 |
小齿轮轴 |
Pinion Shaft |
2-197-5 |
5 |
变更或见其他配置 |
1 |
内齿轮 |
A Internal Gear |
2-197-6 |
6 |
变更或见其他配置 |
4 |
B1齿轮 |
B1 Gear |
2-197-7 |
7 |
变更或见其他配置 |
3 |
B2齿轮 |
B2 Gear |
2-197-8 |
8 |
变更或见其他配置 |
1 |
S1齿轮 |
S1 Gear |
2-197-9 |
9 |
变更或见其他配置 |
1 |
齿轮 |
S2 Gear |
2-197-10 |
10 |
变更或见其他配置 |
92 |
齿轮 |
Needle |
2-197-11 |
11 |
变更或见其他配置 |
69 |
齿轮 |
Needle |
2-197-12 |
12 |
变更或见其他配置 |
1 |
油封 |
Ring Seal |
2-197-13 |
13 |
变更或见其他配置 |
1 |
O形圈 |
O-Ring |
2-197-14 |
14 |
变更或见其他配置 |
1 |
止推盘 |
Thrust Plate |
2-197-15 |
15 |
变更或见其他配置 |
4 |
止推板 |
Thrust Plate |
2-197-16 |
16 |
变更或见其他配置 |
3 |
垫圈 |
Thrust Washer |
2-197-17 |
17 |
变更或见其他配置 |
2 |
垫圈 |
Thrust Washer |
2-197-18 |
18 |
变更或见其他配置 |
4 |
卡簧 |
Snap Ring |
2-197-19 |
19 |
变更或见其他配置 |
1 |
轴承 |
Bearing |
2-197-20 |
20 |
变更或见其他配置 |
1 |
轴承 |
Bearing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-199-21 |
21 |
变更或见其他配置 |
1 |
油封 |
Oil Seal |
2-199-22 |
22 |
变更或见其他配置 |
6 |
螺钉 |
Screw |
2-199-23 |
23 |
变更或见其他配置 |
4 |
销子 |
Pin |
2-199-24 |
24 |
变更或见其他配置 |
1 |
垫圈 |
Ring |
2-199-25 |
25 |
变更或见其他配置 |
4 |
套筒 |
Ring 1 |
2-199-26 |
26 |
变更或见其他配置 |
3 |
套筒 |
Ring 2 |
2-199-27 |
27 |
变更或见其他配置 |
3 |
垫圈 |
Thrust Washer |
2-199-28 |
28 |
变更或见其他配置 |
1 |
卡簧 |
Snap Ring |
2-199-29 |
29 |
变更或见其他配置 |
3 |
卡簧 |
Snap Ring |
2-199-30 |
30 |
变更或见其他配置 |
1 |
减速机齿轮组件 |
Reduction Gear Sun All’y |
2-199-31 |
31 |
变更或见其他配置 |
1 |
传动架组件 |
Carrier 1 Kit |
2-199-32 |
32 |
变更或见其他配置 |
1 |
传动架组件 |
Carrier 2 Kit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |

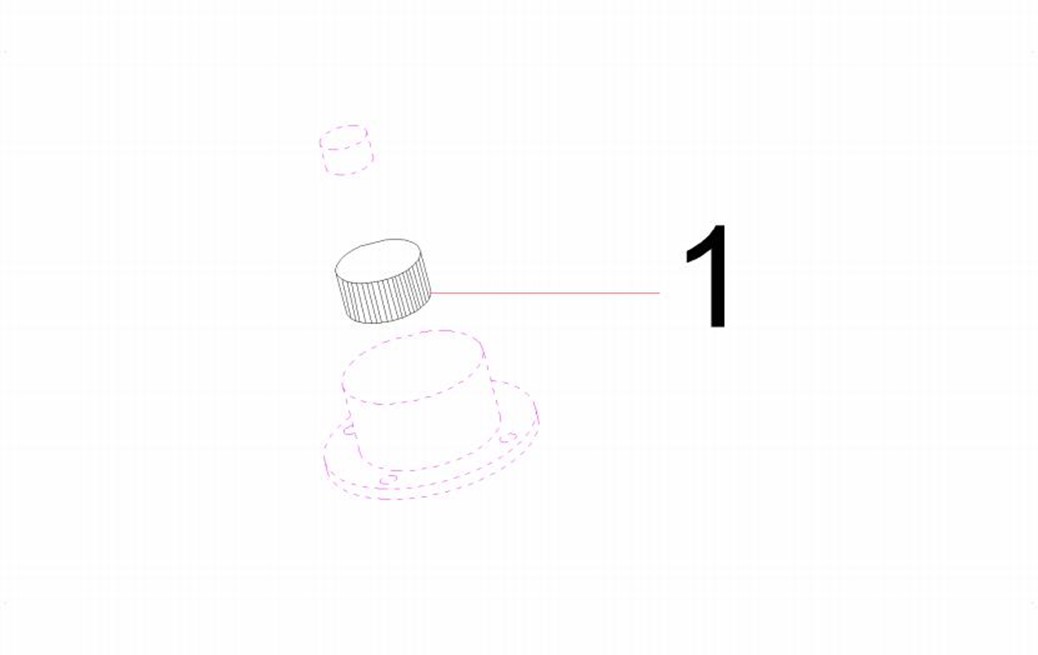

2-201-1 |
1 |
60174894 |
1 |
呼吸阀滤芯PAG-SY 南京讯联 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

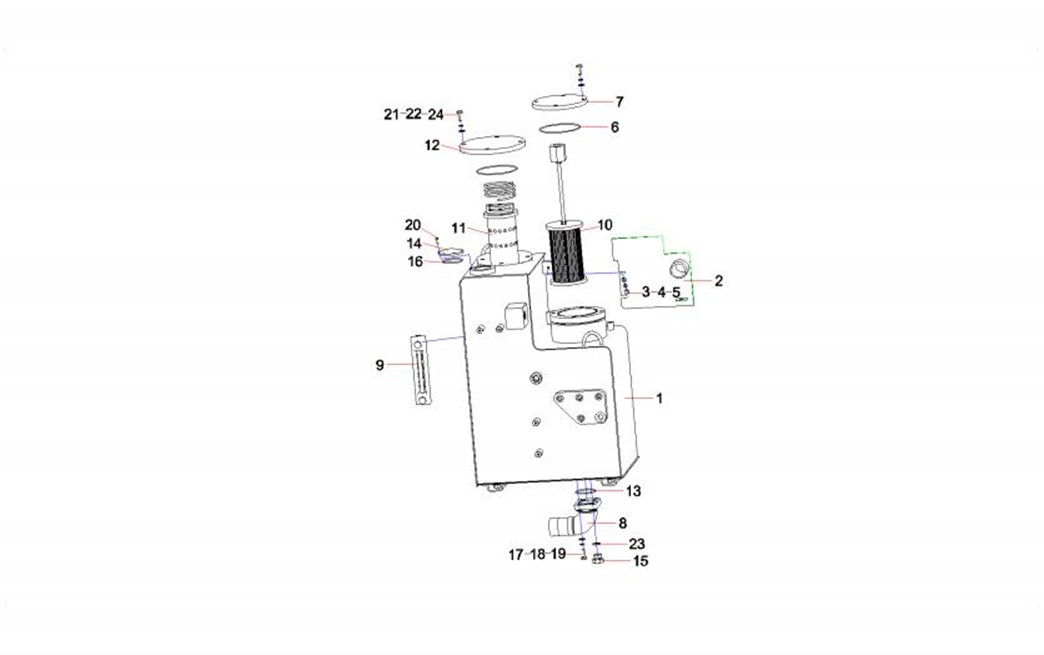

2-203-1 |
1 |
12546459 |
1 |
液压油箱 |
Hydraulic Fuel Tank |
2-203-2 |
2 |
13139288 |
1 |
中间隔板 |
Middle partition plate |
2-203-3 |
3 |
A210401000017 |
3 |
垫圈 |
Washer 8GB93 |
2-203-4 |
4 |
A210405000007 |
3 |
垫圈 |
Washer 8GB97.1 |
2-203-5 |
5 |
A210111000088 |
3 |
螺栓 |
Bolt M8×16GB5783 |
2-203-6 |
6 |
B230101000614 |
2 |
O形圈 |
O-ring |
2-203-7 |
7 |
10541196 |
1 |
吸油盖 |
Cover, oil suction |
2-203-8 |
8 |
11148655 |
1 |
接头 |
Connector |
2-203-9 |
9 |
A250100000174 |
1 |
液位计 |
Gauge, sight glass |
2-203-10 |
10 |
60081613 |
1 |
吸油过滤器 |
Element AS, filter, oil suction |
2-203-11 |
11 |
60072195 |
1 |
回油过滤器 |
Filter, return oil |
2-203-12 |
12 |
A810201011303 |
1 |
回油盖 |
Cover, oil return |
2-203-13 |
13 |
A210609000131 |
1 |
O形圈 |
O-ring 60×3.55GB3452.1 |
2-203-14 |
14 |
12267004 |
1 |
法兰 |
Flange SY55C3K2R.1.2.15-4 |
2-203-15 |
15 |
10514225 |
1 |
堵头 |
Plug |
2-203-16 |
16 |
B230101000039 |
1 |
O形圈 |
O-ring |
2-203-17 |
17 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw M12×30GB70.110.9 |
2-203-18 |
18 |
A210401000002 |
4 |
垫圈 |
Washer 12GB93 |
2-203-19 |
19 |
A210405000001 |
4 |
垫圈 |
Washer 12GB97.1 |
2-203-20 |
20 |
A210204000161 |
4 |
螺钉 |
Screw M10×25GB70.1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-205-21 |
21 |
A210401000001 |
14 |
垫圈 |
Washer |
2-205-22 |
22 |
A210405000011 |
14 |
垫圈 |
Washer 10GB97.1 |
2-205-23 |
23 |
B230101000356 |
1 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
2-205-24 |
24 |
A210111000197 |
8 |
螺栓 |
Bolt M10×25GB5783 10.9 |
