SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 25
第3章
行走装置

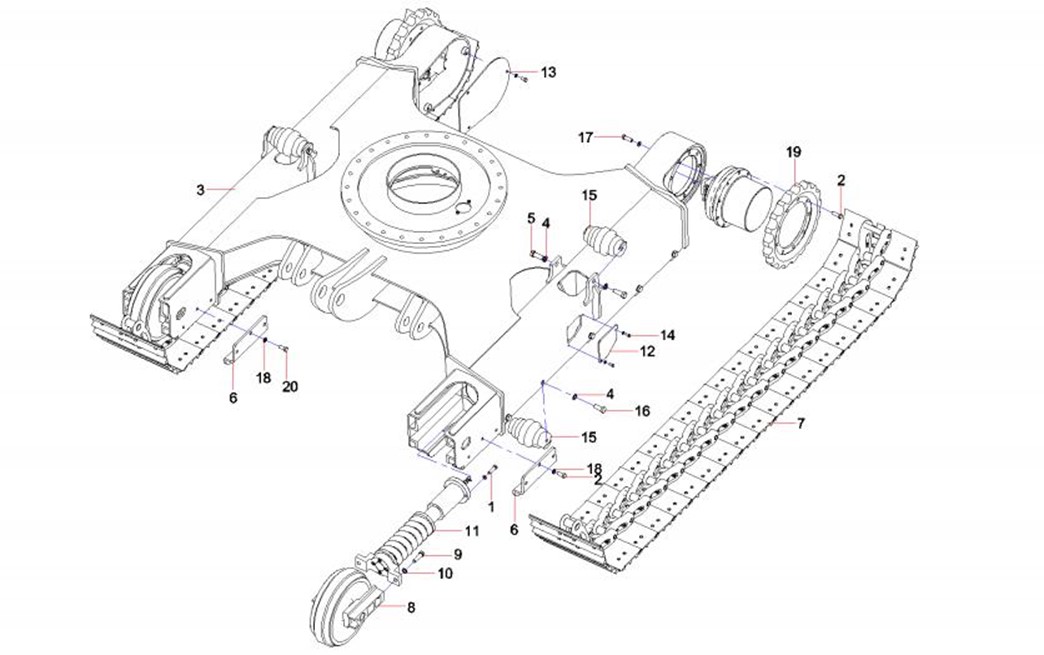

(Travel device SY55C.2C)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-3-1 |
1 |
A210111000119 |
4 |
螺栓M12×45GB5783 10.9级 |
Bolt M12×45GB5783 10.9 |
3-3-2 |
2 |
A210111000442 |
24 |
螺栓M14×35GB5783 10.9级 |
Bolt M14×35GB5783 10.9 |
3-3-3 |
3 |
11571570 |
1 |
行走架 |
Frame, track |
3-3-4 |
4 |
A210491000144 |
24 |
垫圈 |
Washer 18(GB1230) |
3-3-5 |
5 |
A210111000216 |
4 |
螺栓M18×50GB5783 10.9级 |
Bolt M18×50GB5783 10.9 |
3-3-6 |
6 |
10542621 |
4 |
弯板 |
Plate, bent |
3-3-7 |
7 |
11044379 |
2 |
履带总成 |
Track AS |
3-3-8 |
8 |
A229900002163 |
2 |
引导轮 |
Wheel, idler |
3-3-9 |
9 |
A210111000054 |
4 |
螺栓M16×55GB5783 10.9级 |
Bolt M16×55GB5783 10.9 |
3-3-10 |
10 |
24000642 |
4 |
垫圈16GB97.1 达克锈 |
Washer |
3-3-11 |
11 |
60011764 |
2 |
张紧装置 |
Idler tensioner AS |
3-3-12 |
12 |
10542624 |
2 |
盖板 |
Cover |
3-3-13 |
13 |
11205490 |
2 |
盖板 |
Cover |
3-3-14 |
14 |
A210111000342 |
4 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
3-3-15 |
15 |
11951609 |
12 |
支重轮总成 |
Track Roller |
3-3-16 |
16 |
A210111000215 |
20 |
螺栓M18×40GB5783 10.9级 |
Bolt M18×40GB5783 10.9 |
3-3-17 |
17 |
A210111000209 |
24 |
螺栓M14×45GB5783 10.9级 |
Bolt M14×45GB5783 10.9 |
3-3-18 |
18 |
60238781 |
12 |
垫圈14GB97.1 达克锈 |
Washer |
3-3-19 |
19 |
变更或见其他配置 |
2 |
驱动轮 |
Sprocket |
3-3-20 |
20 |
A210111000208 |
12 |
螺栓 |
Bolt |

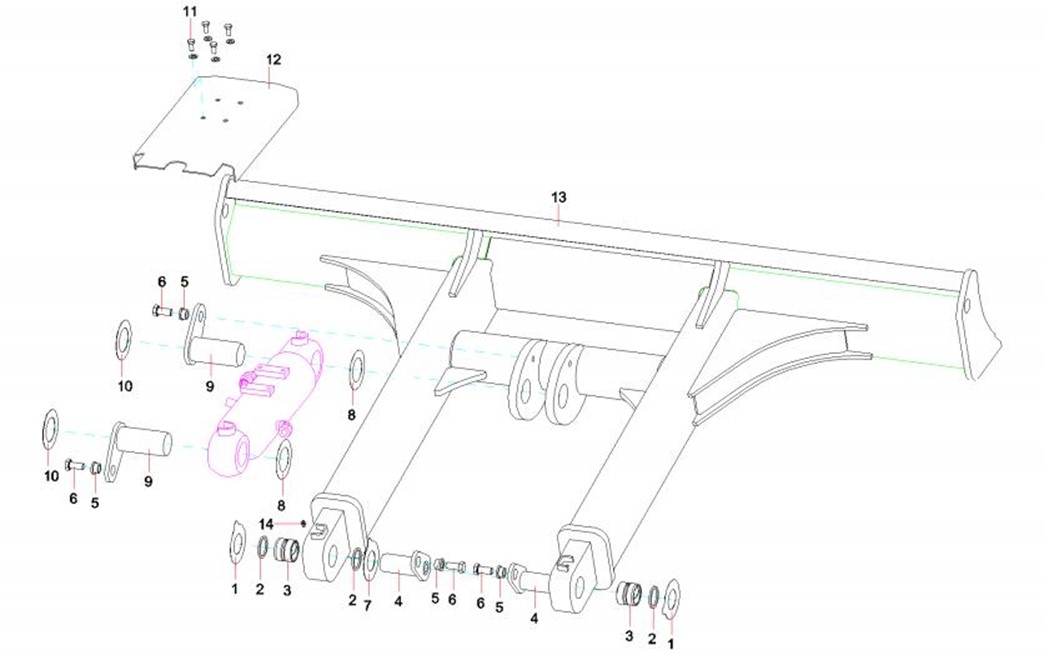

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-5-1 |
1 |
10574180 |
4 |
垫片 |
Shim |
3-5-2 |
2 |
A230101000323 |
4 |
VAY密封圈 |
Ring, sealing |
3-5-3 |
3 |
A820208000293 |
2 |
轴套 |
Sleeve, shaft |
3-5-4 |
4 |
A810312110118 |
2 |
联板销轴 |
Roll, pin |
3-5-5 |
5 |
A820202004034 |
4 |
衬套 |
Sleeve |
3-5-6 |
6 |
A210111000212 |
4 |
螺栓M16×35GB5783 10.9级 |
Bolt M16×35GB5783 10.9 |
3-5-7 |
7 |
10574179 |
2 |
垫片 |
Shim |
3-5-8 |
8 |
A820102010781 |
4 |
垫片 |
Shim |
3-5-9 |
9 |
13374574 |
2 |
联板销轴 |
Brace piece axial pin SY55.2.3 |
3-5-10 |
10 |
A820102010782 |
2 |
垫片 |
Shim |
3-5-11 |
11 |
A210111000012 |
16 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
3-5-12 |
12 |
10597771 |
1 |
盖板 |
Cover |
3-5-13 |
13 |
11996962 |
1 |
推土铲 |
Bulldozing shovel SY55C.2.2A |
3-5-14 |
14 |
A210804000002 |
2 |
油杯 |
Cup, oil M10×1JB7940.1 |

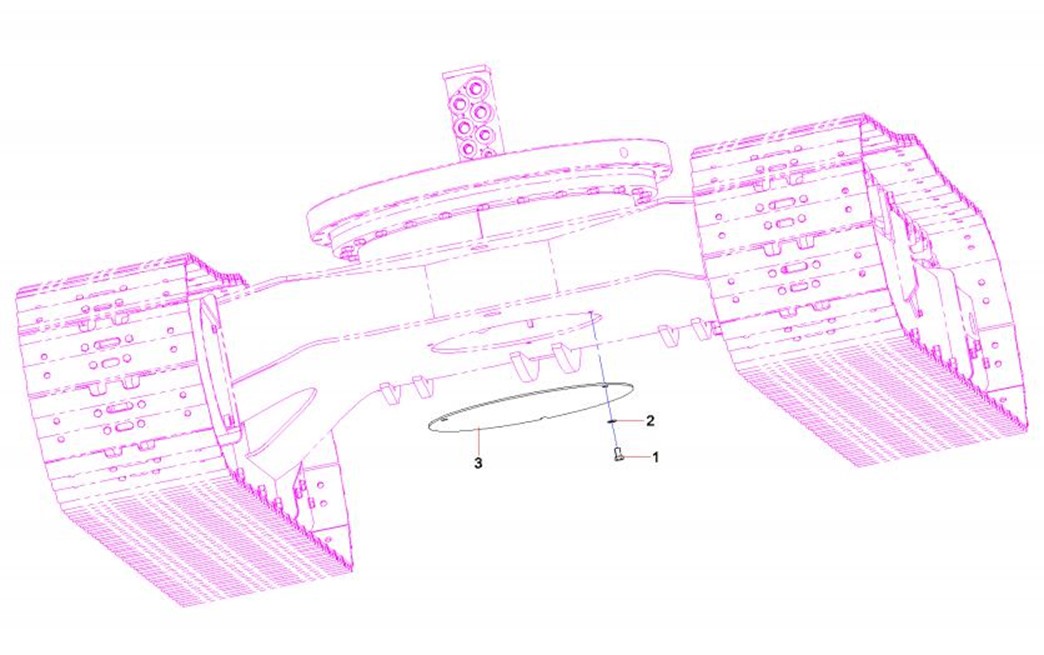

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-7-1 |
1 |
A210111000199 |
3 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9 |
3-7-2 |
2 |
24000639 |
11 |
垫圈12GB97.1 达克锈 |
Washer |
3-7-3 |
3 |
10600405 |
1 |
盖板 |
Coverplate |

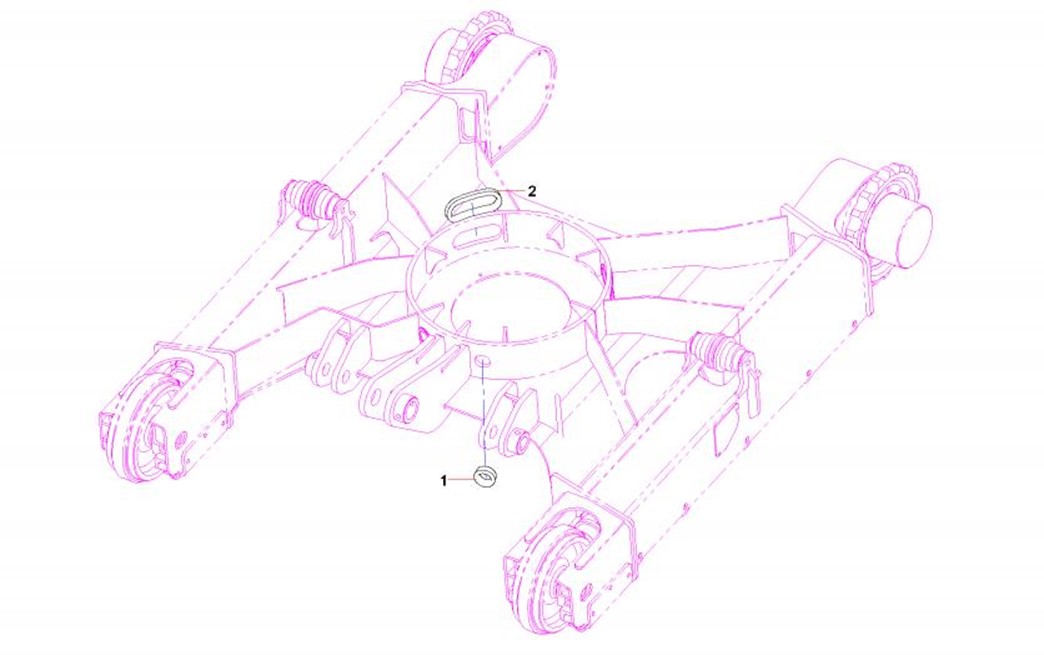

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-9-1 |
1 |
A820606030917 |
2 |
护套 |
Sleeve, protective |
3-9-2 |
2 |
A820606030920 |
2 |
护套 |
Sheath |
