SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 26
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-11-1 |
1 |
13468720 |
1 |
下车液压系统 |
Undercarriages hydraulic pipeline |
3-11-2 |
2 |
24000637 |
14 |
垫圈10GB97.1 达克锈 |
Washer |
3-11-3 |
3 |
11309667 |
1 |
回转支承 |
Bearing,slewing |
3-11-4 |
4 |
12087542 |
1 |
黄油池密封圈 |
Ring, sealing, grease chamber |
3-11-5 |
5 |
A210111000055 |
24 |
螺栓 M16×60GB5783 10.9级 |
Bolt M16×60GB5783 10.9 |
3-11-6 |
6 |
A820101343429 |
1 |
垫片 |
Gasket |
3-11-7 |
7 |
A210111000202 |
4 |
螺栓 |
Bolt M12×30GB578310.9 |
3-11-8 |
8 |
10542622 |
1 |
连接板 |
Plate |
3-11-9 |
9 |
24000633 |
6 |
垫圈8GB97.1 达克锈 |
Washer |
3-11-10 |
10 |
A210307000012 |
2 |
螺母 |
Nut M8GB6170 |
3-11-11 |
11 |
A820101343428 |
1 |
盖板 |
Coverplate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

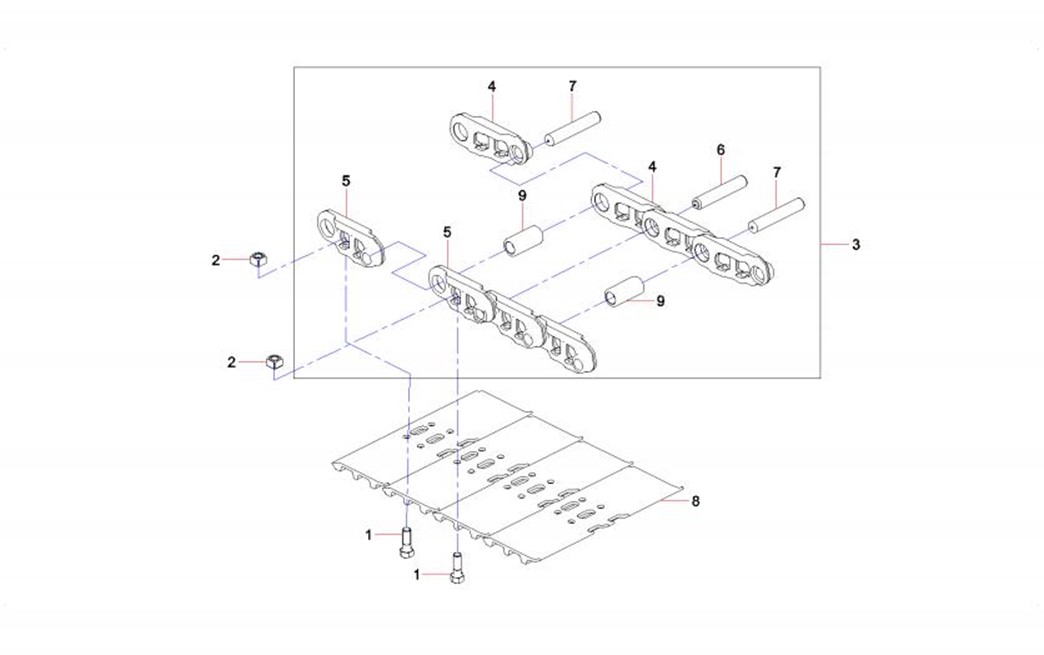

3-13-1 |
1 |
60018961 |
160 |
履带螺栓 |
Bolt, track |
3-13-2 |
2 |
60018957 |
160 |
履带螺母 |
Nut, track |
3-13-3 |
3 |
11044380 |
1 |
链轨总成 |
Track Chain |
3-13-4 |
4 |
11039486 |
40 |
右链轨节 |
Link, track |
3-13-5 |
5 |
11039485 |
40 |
左链轨节 |
Link, track, left |
3-13-6 |
6 |
11737694 |
1 |
主销轴 |
Master Pin |
3-13-7 |
7 |
11039490 |
39 |
销轴 |
Pin |
3-13-8 |
8 |
60019248 |
40 |
履带板 |
Shoe, track |
3-13-9 |
9 |
11039589 |
40 |
销套 |
Sleeve, pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

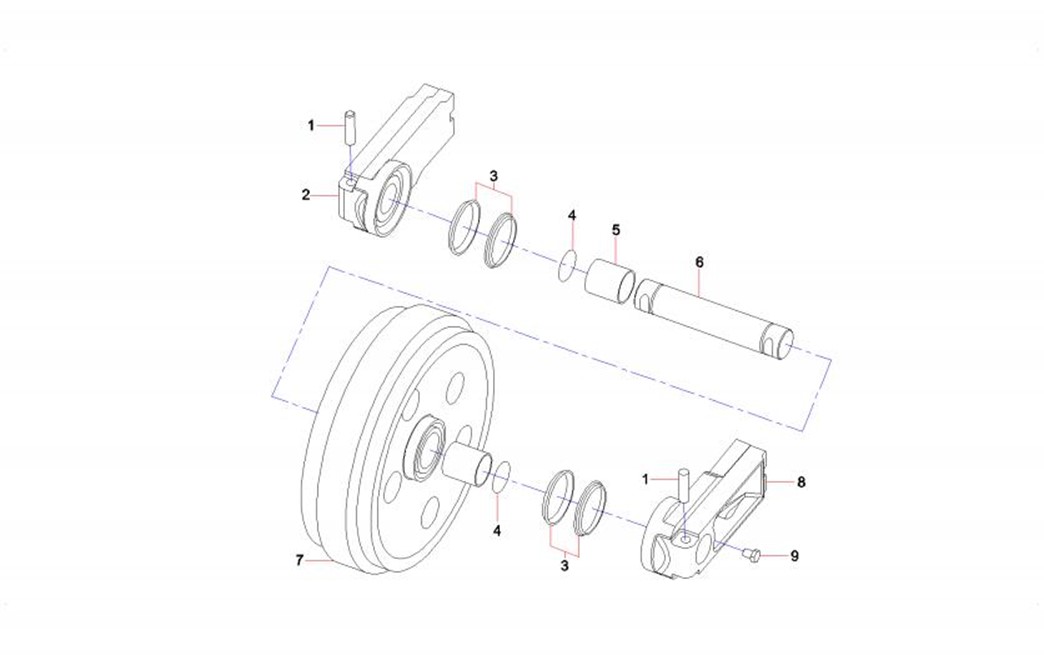

3-15-1 |
1 |
60086233 |
2 |
销 |
Pin |
3-15-2 |
2 |
60086231 |
1 |
内支座 |
Support, inner |
3-15-3 |
3 |
60086229 |
2 |
密封组件 |
Seal GP |
3-15-4 |
4 |
A230101000256 |
2 |
O形圈 |
O-ring |
3-15-5 |
5 |
60086240 |
2 |
轴套 |
Sleeve, shaft |
3-15-6 |
6 |
60086236 |
1 |
轴 |
Shaft |
3-15-7 |
7 |
60086234 |
1 |
引导轮 |
Wheel, idler |
3-15-8 |
8 |
60086232 |
1 |
外支座 |
Support, outer |
3-15-9 |
9 |
60078263 |
1 |
螺塞 |
Plug, screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

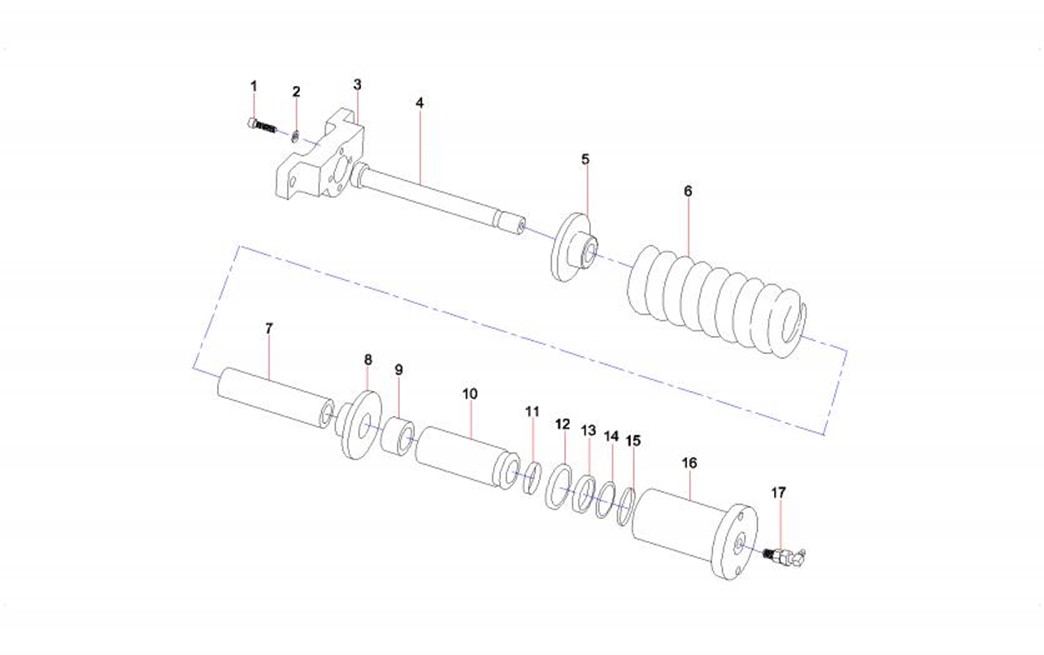

3-17-1 |
1 |
A210204000008 |
4 |
螺钉 |
Screw M10×40GB70.1 |
3-17-2 |
2 |
A210401000001 |
4 |
垫圈 |
Washer |
3-17-3 |
3 |
60086243 |
1 |
座 |
Seat |
3-17-4 |
4 |
60086227 |
1 |
拉杆 |
Rod, pull |
3-17-5 |
5 |
60086242 |
1 |
左支架 |
Bracket |
3-17-6 |
6 |
60086224 |
1 |
弹簧 |
Spring |
3-17-7 |
7 |
60086220 |
1 |
定位套 |
Sleeve, locating |
3-17-8 |
8 |
60086235 |
1 |
右支架 |
Bracket |
3-17-9 |
9 |
60086226 |
1 |
固定螺母 |
Nut, fixing |
3-17-10 |
10 |
60086241 |
1 |
柱塞 |
Plunger |
3-17-11 |
11 |
60063161 |
1 |
耐磨环 |
Ring,wearable |
3-17-12 |
12 |
B230101000054 |
1 |
AF防尘圈 |
Ring, dustproof |
3-17-13 |
13 |
B229900006176 |
1 |
支承环 |
Ring, bearing |
3-17-14 |
14 |
60281351 |
1 |
密封圈 |
Seal ring |
3-17-15 |
15 |
60281352 |
1 |
耐磨环 |
Wearing ring |
3-17-16 |
16 |
60086225 |
1 |
缸体 |
Block, cylinder |
3-17-17 |
17 |
60202699 |
1 |
张紧装置注油阀 |
Tensioning Equipment Refiller |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

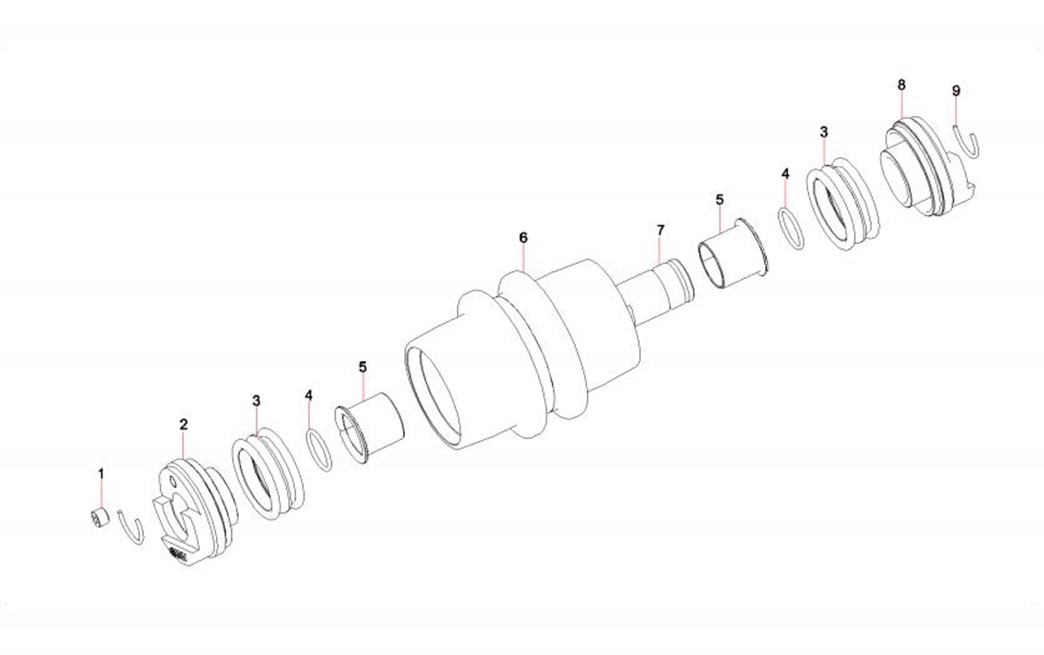

3-19-1 |
1 |
60047627 |
1 |
闷头螺塞 |
Plug, screw |
3-19-2 |
2 |
11951608 |
1 |
右端盖 |
right-cover |
3-19-3 |
3 |
60117853 |
2 |
浮动油封51×65×23 线径 |
Seal oil,floating |
3-19-4 |
4 |
B230101000036 |
2 |
O形圈 |
O-ring 29.4×3.1JISB2401 |
3-19-5 |
5 |
60117091 |
2 |
衬套39×35×37 法兰 |
Bushing |
3-19-6 |
6 |
11951611 |
1 |
轮体 |
wheel body |
3-19-7 |
7 |
11951606 |
1 |
轴 |
shaft SWZ135A-1 |
3-19-8 |
8 |
11951607 |
1 |
左端盖 |
left-cover |
3-19-9 |
9 |
60117092 |
2 |
钢丝挡圈 |
Baffle,wire,steel |
