SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 29
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-41-21 |
21 |
60216975 |
1 |
油封 |
Seal, oil |
3-41-22 |
22 |
60164298 |
1 |
卡簧 |
Spring, snap |
3-41-23 |
23 |
60216976 |
1 |
弹簧销 |
Pin, spring |
3-41-24 |
24 |
60164329 |
1 |
销子 |
Pin |
3-41-25 |
25 |
60164376 |
7 |
螺钉 |
Screw |
3-41-26 |
26 |
60216977 |
1 |
O形圈 |
O-ring |
3-41-27 |
27 |
60091798 |
2 |
O形圈 |
O-ring |
3-41-28 |
28 |
60164378 |
1 |
O形圈 |
O-ring |
3-41-29 |
29 |
60164377 |
1 |
O形圈 |
O-ring |
3-41-30 |
30 |
60164345 |
1 |
支撑环 |
Ring, support |
3-41-31 |
31 |
60164344 |
1 |
支撑环 |
Ring, support |
3-41-32 |
32 |
60164171 |
1 |
安全阀组件 |
Valve GP, relief |
3-41-33 |
33 |
60164311 |
4 |
螺钉 |
Screw |
3-41-34 |
34 |
60164262 |
1 |
堵头 |
Plug |
3-41-35 |
35 |
60164379 |
1 |
O形圈 |
O-ring |
3-41-36 |
36 |
60216998 |
1 |
壳体组件 |
Housing AS |
3-41-37 |
37 |
60164228 |
1 |
传动轴总成 |
Shaft AS, drive |
3-41-38 |
38 |
60164158 |
1 |
缸筒组件 |
Barrel GP, cylinder |
3-41-39 |
39 |
60216999 |
1 |
密封组件 |
Seal AS |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

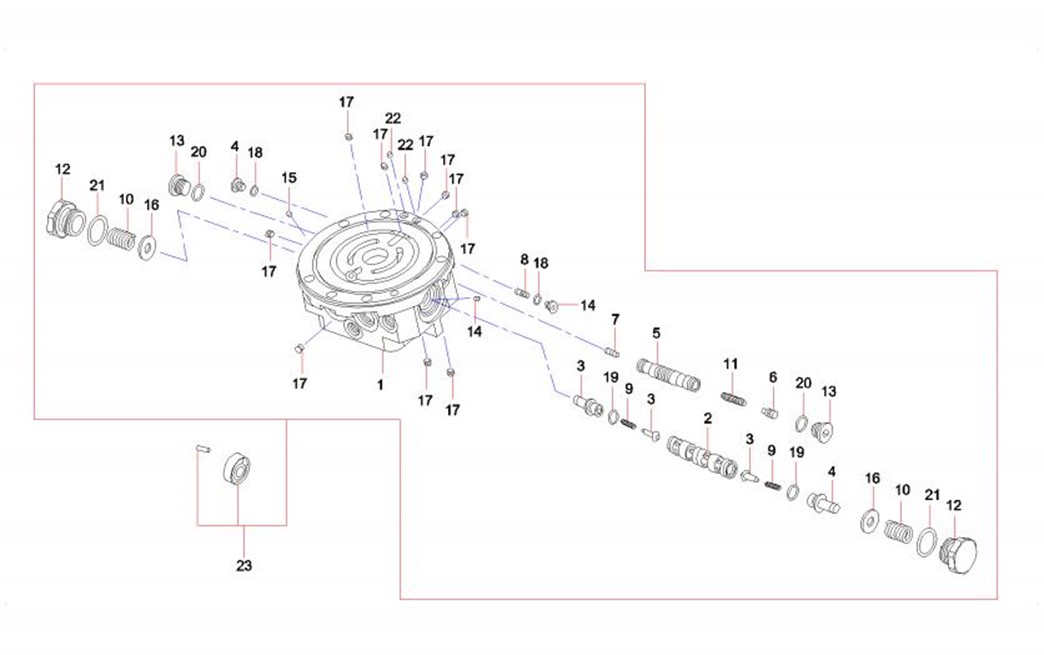

3-43-1 |
1 |
60216978 |
1 |
阀体 |
Body, valve |
3-43-2 |
2 |
60216979 |
1 |
阀芯 |
Spool, valve |
3-43-3 |
3 |
60216980 |
2 |
单向阀 |
Valve, check |
3-43-4 |
4 |
60216981 |
2 |
弹簧座 |
Seat, spring |
3-43-5 |
5 |
60216982 |
1 |
阀芯 |
Spool, valve |
3-43-6 |
6 |
60216983 |
1 |
阀芯 |
Spool, valve |
3-43-7 |
7 |
60216984 |
1 |
阀芯 |
Spool, valve |
3-43-8 |
8 |
60216985 |
1 |
阀芯 |
Spool, valve |
3-43-9 |
9 |
60216986 |
2 |
弹簧 |
Spring |
3-43-10 |
10 |
60216987 |
2 |
弹簧 |
Spring |
3-43-11 |
11 |
60216988 |
1 |
弹簧 |
Spring |
3-43-12 |
12 |
60216989 |
2 |
堵头 |
Plug |
3-43-13 |
13 |
60216990 |
2 |
堵头 |
Plug |
3-43-14 |
14 |
60216991 |
2 |
堵头 |
Plug |
3-43-15 |
15 |
60216992 |
2 |
螺塞 |
Plug, screw |
3-43-16 |
16 |
60216993 |
2 |
弹簧座 |
Seat, spring |
3-43-17 |
17 |
60216994 |
10 |
堵头 |
Plug |
3-43-18 |
18 |
60038808 |
2 |
O形圈 |
O-ring |
3-43-19 |
19 |
60216995 |
2 |
O形圈 |
O-ring |
3-43-20 |
20 |
60030614 |
2 |
O形圈13.8×2.4JISB2401 氟橡胶 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-45-21 |
21 |
A210609000136 |
2 |
O形圈 |
O-ring 29.7×3.5JISB2401 |
3-45-22 |
22 |
60216996 |
2 |
螺塞 |
Plug, screw |
3-45-23 |
23 |
60216997 |
1 |
阀体组件 |
Body GP, valve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

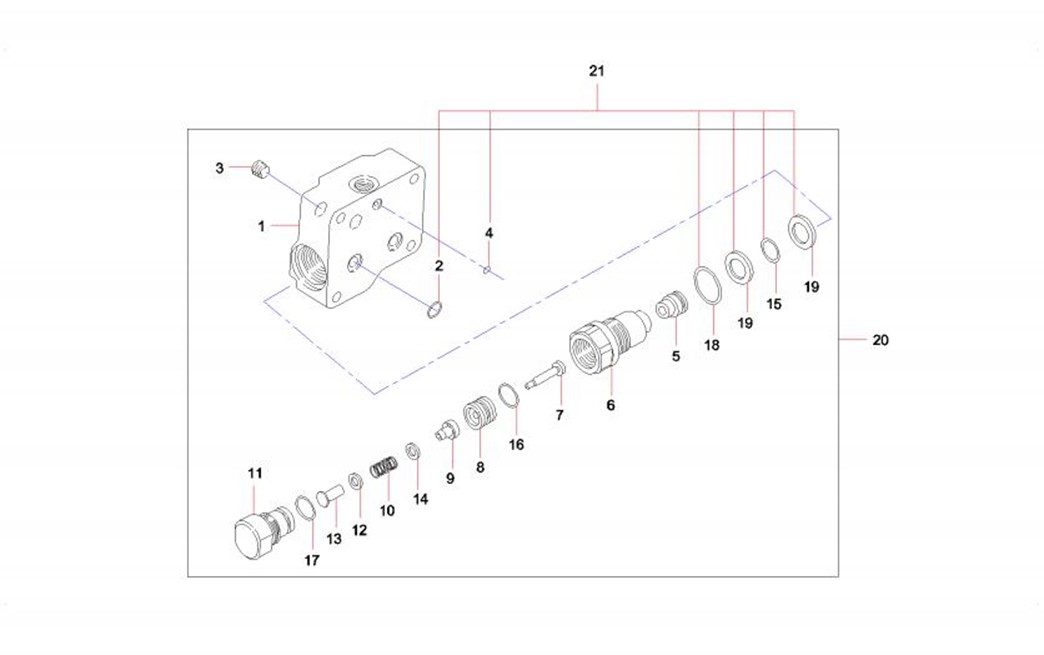

3-47-1 |
1 |
60164175 |
1 |
阀块 |
Block, valve |
3-47-2 |
2 |
60167135 |
2 |
O形圈 |
O-ring |
3-47-3 |
3 |
60164269 |
2 |
堵头 |
Plug |
3-47-4 |
4 |
60091798 |
1 |
O形圈 |
O-ring |
3-47-5 |
5 |
60164276 |
2 |
阀座 |
Seat, valve |
3-47-6 |
6 |
60164284 |
2 |
固定座 |
Seat, fixed |
3-47-7 |
7 |
60164185 |
2 |
阀芯 |
Spool, valve |
3-47-8 |
8 |
60164289 |
2 |
活塞 |
Piston |
3-47-9 |
9 |
60164246 |
2 |
弹簧座 |
Seat, spring |
3-47-10 |
10 |
60164239 |
2 |
弹簧 |
Spring |
3-47-11 |
11 |
60164271 |
2 |
堵头 |
Plug |
3-47-12 |
12 |
60164258 |
2 |
垫圈 |
Washer |
3-47-13 |
13 |
60164245 |
2 |
弹簧座 |
Seat, spring |
3-47-14 |
14 |
60164257 |
2 |
垫圈 |
Washer |
3-47-15 |
15 |
60164383 |
2 |
O形圈 |
O-ring |
3-47-16 |
16 |
60164388 |
2 |
O形圈 |
O-ring |
3-47-17 |
17 |
60164389 |
2 |
O形圈 |
O-ring |
3-47-18 |
18 |
60164381 |
2 |
O形圈 |
O-ring |
3-47-19 |
19 |
60164341 |
2 |
支撑板 |
Plate, supporting |
3-47-20 |
20 |
60164171 |
1 |
安全阀组件 |
Valve GP, relief |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-49-21 |
21 |
60167121 |
1 |
安全阀组件 |
Valve GP, relief |
