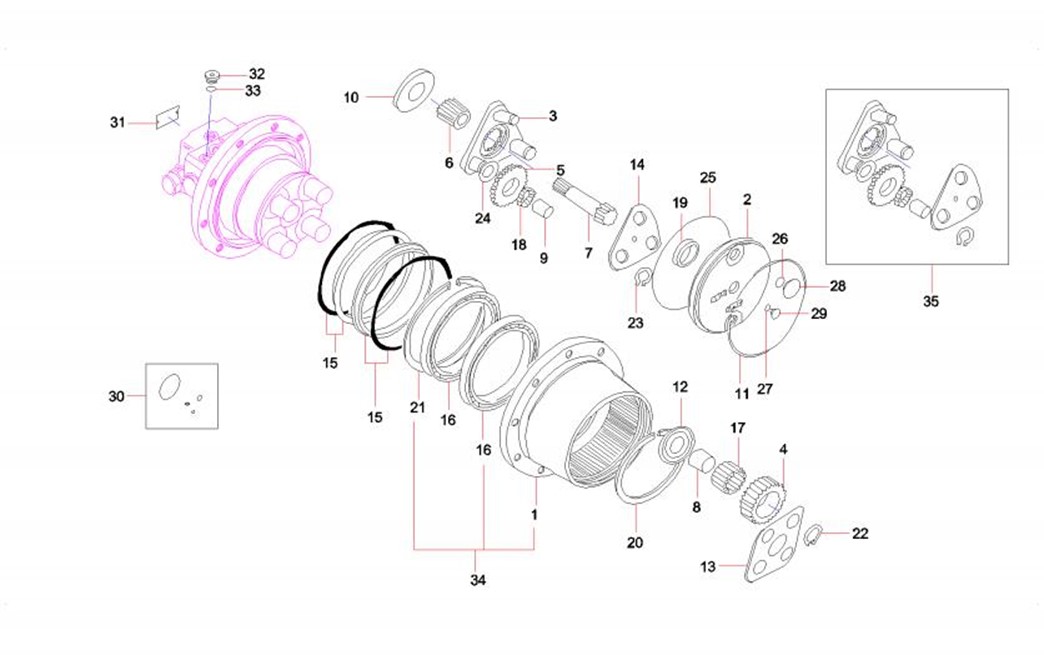

SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 30
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-51-1 |
1 |
60216948 |
1 |
壳体 |
Housing |
3-51-2 |
2 |
60216949 |
1 |
后盖 |
Cover, rear |
3-51-3 |
3 |
60216950 |
1 |
行星架 |
Carrier, planetary gear |
3-51-4 |
4 |
60216951 |
4 |
一级行星轮 |
Gear, sun |
3-51-5 |
5 |
60216952 |
3 |
二级行星轮 |
Gear, planetary |
3-51-6 |
6 |
60216953 |
1 |
一级太阳轮 |
Gear, sun |
3-51-7 |
7 |
60216954 |
1 |
二级太阳轮 |
Gear, sun |
3-51-8 |
8 |
60164397 |
4 |
套筒 |
Bush |
3-51-9 |
9 |
60216955 |
3 |
套筒 |
Bush |
3-51-10 |
10 |
60216956 |
1 |
止动垫圈 |
Washer, lock |
3-51-11 |
11 |
60164169 |
1 |
钢丝圈 |
Ring, steel |
3-51-12 |
12 |
60216957 |
4 |
止推盘 |
Plate, thrust |
3-51-13 |
13 |
60216958 |
1 |
止推盘 |
Plate, thrust |
3-51-14 |
14 |
60216959 |
1 |
止推盘 |
Plate, thrust |
3-51-15 |
15 |
60164390 |
2 |
浮动油封 |
Seal, floating |
3-51-16 |
16 |
60216960 |
2 |
轴承 |
Bearing |
3-51-17 |
17 |
60164282 |
136 |
固定销 |
Pin, fixing |
3-51-18 |
18 |
60216961 |
69 |
滚针 |
Needle, roller |
3-51-19 |
19 |
60216962 |
1 |
滑动环 |
Ring, slide |
3-51-20 |
20 |
60216963 |
1 |
止动环 |
Ring, stop |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-53-21 |
21 |
60216964 |
1 |
止动环 |
Ring, stop |
3-53-22 |
22 |
60167122 |
4 |
卡簧 |
Spring, snap |
3-53-23 |
23 |
60216965 |
3 |
止动环 |
Ring, stop |
3-53-24 |
24 |
60216966 |
3 |
止动垫圈 |
Washer, lock |
3-53-25 |
25 |
60164373 |
1 |
O形圈 |
O-ring |
3-53-26 |
26 |
60038799 |
2 |
O形圈 |
O-ring |
3-53-27 |
27 |
60038808 |
1 |
O形圈 |
O-ring |
3-53-28 |
28 |
60164261 |
2 |
堵头 |
Plug |
3-53-29 |
29 |
60164263 |
1 |
堵头 |
Plug |
3-53-30 |
30 |
60164291 |
1 |
减速机维修包 |
Repair kit, reducer |
3-53-31 |
31 |
60216968 |
1 |
铭牌 |
Nameplate |
3-53-32 |
32 |
60164262 |
1 |
堵头 |
Plug |
3-53-33 |
33 |
60038798 |
1 |
O形圈 |
O-ring |
3-53-34 |
34 |
60216969 |
1 |
壳体组件 |
Housing AS |
3-53-35 |
35 |
60216970 |
1 |
行星架Ⅱ组件 |
Carrier, planetary gear |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-55-1 |
1 |
60116970 |
2 |
密封条W17E 丁腈橡胶(乙类) |
Strip,seal |
3-55-2 |
2 |
60041809 |
89 |
球型隔离块 |
Block, spacing, ball-type |
3-55-3 |
3 |
60041792 |
89 |
钢球 |
Ball, steel |
3-55-4 |
4 |
11309665 |
1 |
外圈 |
Ring, outer |
3-55-5 |
5 |
60047540 |
1 |
销 |
Pin |
3-55-6 |
6 |
60012591 |
1 |
销 |
Pin 3×10GB879.1 |
3-55-7 |
7 |
11309666 |
1 |
堵塞 |
Plug |
3-55-8 |
8 |
11309664 |
1 |
内圈 |
Ring, inner |
3-55-9 |
9 |
A229900010158 |
2 |
油杯JB7940.1 不锈钢 |
Cup, oil |

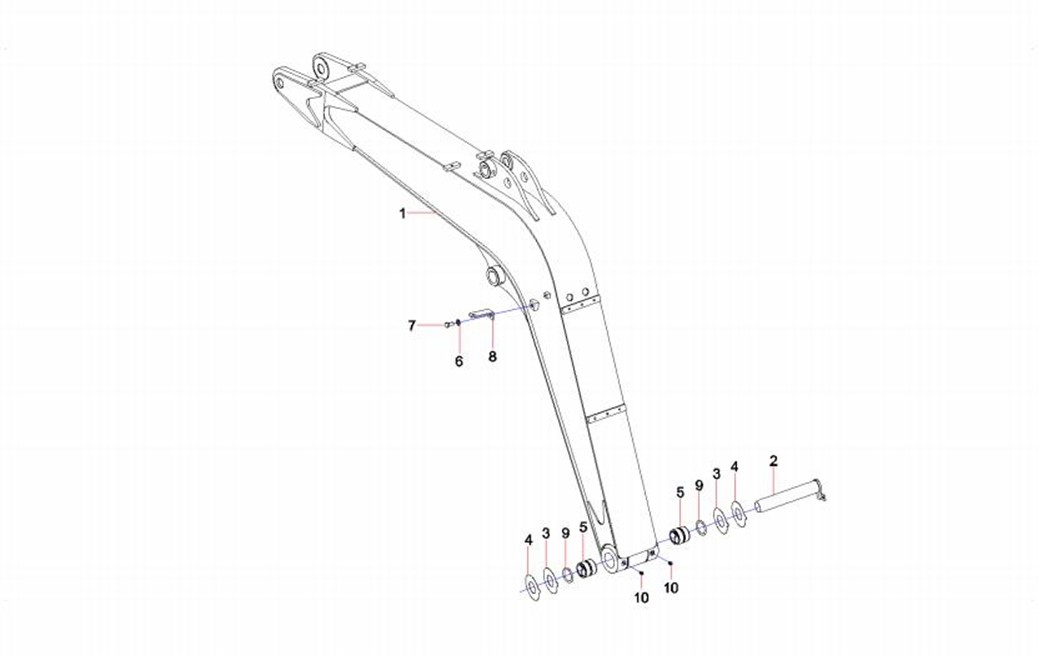

第4章
工作装置
(Work equipment)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-3-1 |
1 |
10543247 |
1 |
动臂 |
Boom |
4-3-2 |
2 |
10543251 |
1 |
联板销轴 |
Roll, pin |
4-3-3 |
3 |
A820102010779 |
2 |
垫片 |
Shim |
4-3-4 |
4 |
A820102010780 |
2 |
垫片 |
Shim |
4-3-5 |
5 |
A820202005318 |
2 |
轴套 |
Sleeve, shaft |
4-3-6 |
6 |
24000642 |
1 |
垫圈16GB97.1 达克锈 |
Washer |
4-3-7 |
7 |
A210111000263 |
1 |
螺栓M16×30GB5783 10.9级 |
Bolt |
4-3-8 |
8 |
A820101322531 |
1 |
灯架 |
Bracket, lamp |
4-3-9 |
9 |
B230101001118 |
2 |
DLI防尘圈 |
DLI-ring, dustproof |
4-3-10 |
10 |
60017380 |
2 |
黄油嘴 |
Fitting, grease |
