SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 31
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

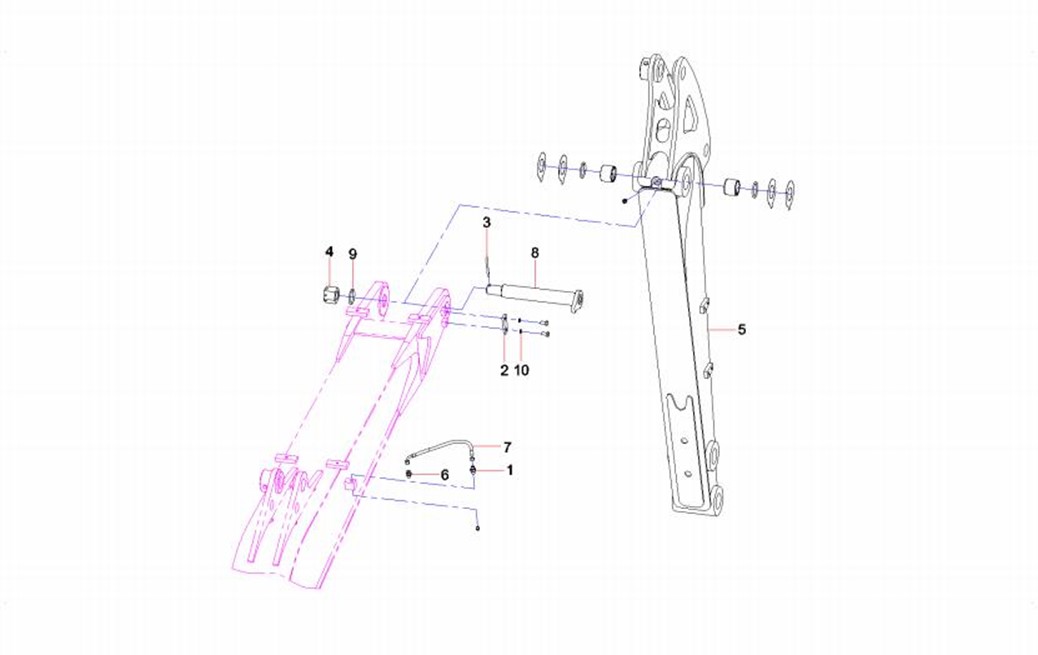

4-5-1 |
1 |
10544885 |
1 |
工作装置管路 |
Pipeline, work equipment |
4-5-2 |
2 |
A210110000035 |
7 |
螺栓 |
Screw M16×120GB5782 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-7-1 |
1 |
23000531 |
1 |
管接头 |
Pipe connector |
4-7-2 |
2 |
10542627 |
2 |
压板 |
Plate, pressure |
4-7-3 |
3 |
A210491000021 |
1 |
销 |
Pin6.3×71GB91 |
4-7-4 |
4 |
A210313000042 |
1 |
螺母 |
Nut |
4-7-5 |
5 |
10543248 |
1 |
斗杆 |
Arm |
4-7-6 |
6 |
A820205000858 |
1 |
管接头 |
Connector |
4-7-7 |
7 |
B230103000808 |
1 |
胶管 |
Hose, rubber |
4-7-8 |
8 |
10543252 |
1 |
联板销轴 |
Roll, pin |
4-7-9 |
9 |
10574182 |
1 |
垫板 |
Plate |
4-7-10 |
10 |
24000512 |
6 |
垫圈10GB93 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

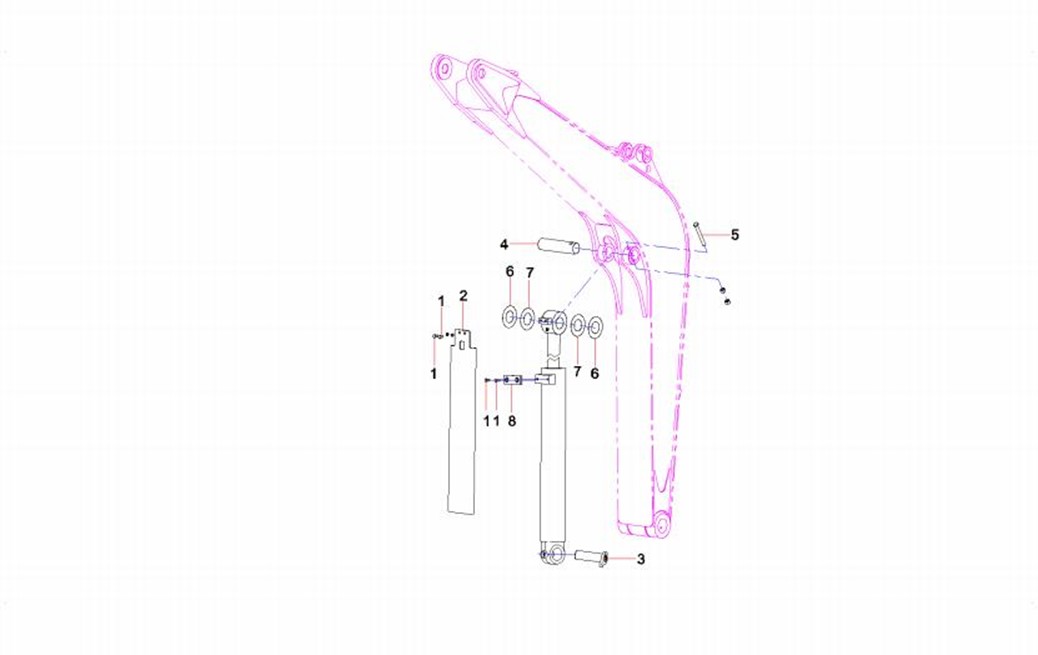

4-9-1 |
1 |
A210111000012 |
8 |
螺栓 M10×20GB5783 10.9级 |
Bolt M10×20GB5783 10.9 |
4-9-2 |
2 |
10542628 |
1 |
油缸护板 |
Guard, cylinder |
4-9-3 |
3 |
11678642 |
1 |
联板销轴 |
Roll, pin |
4-9-4 |
4 |
10542625 |
1 |
销轴 |
Roll, pin |
4-9-5 |
5 |
A210110000305 |
1 |
螺栓 |
Bolt M16×140GB5782 |
4-9-6 |
6 |
A810312019062 |
4 |
垫片 |
Shim |
4-9-7 |
7 |
10167597 |
4 |
垫片 |
Shim |
4-9-8 |
8 |
10574187 |
1 |
固定板 |
Plate, fixing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

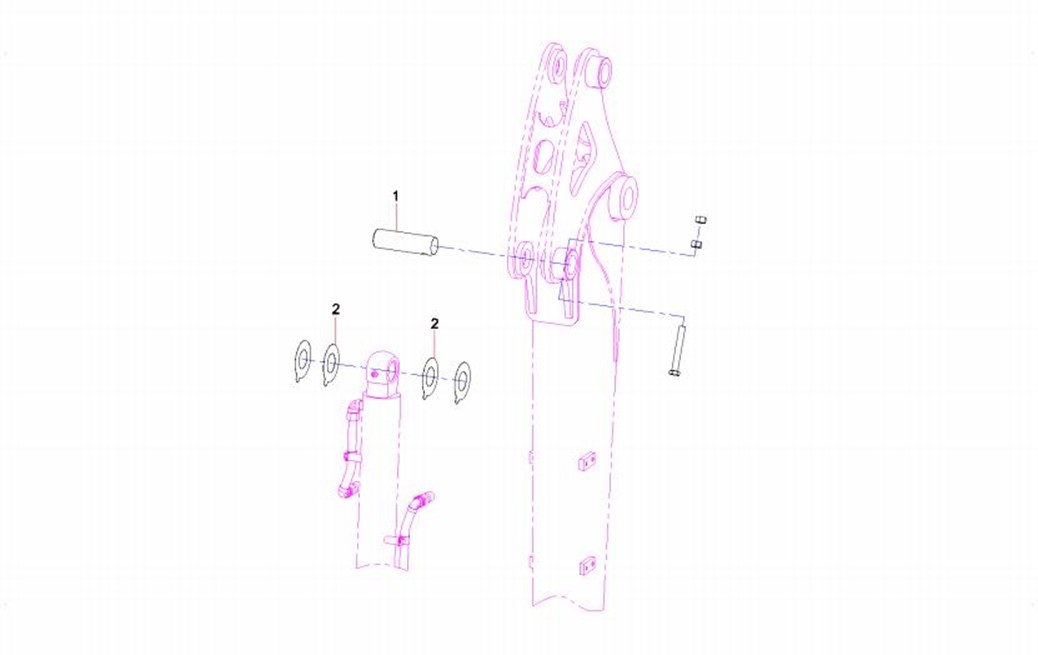

4-11-1 |
1 |
10542626 |
3 |
销轴 |
Roll, pin |
4-11-2 |
2 |
10574180 |
18 |
垫片 |
Shim |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

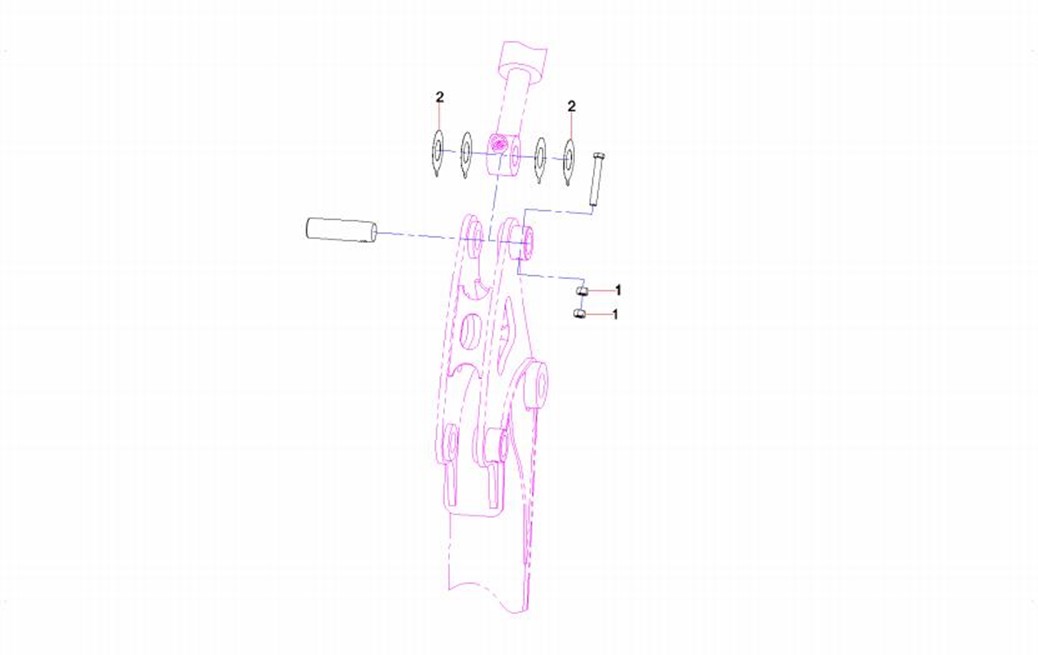

4-13-1 |
1 |
A210307000028 |
16 |
螺母 |
Nut M16GB617010 |
4-13-2 |
2 |
10574179 |
18 |
垫片 |
Shim |
