SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 34
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-11-1 |
1 |
60215656 |
1 |
中间继电器 |
Intermediate Relay |
5-11-2 |
2 |
60215654 |
7 |
中间继电器 |
Intermediate Relay |
5-11-3 |
3 |
60215505 |
1 |
片式熔断器 |
fuse |
5-11-4 |
4 |
60215506 |
5 |
片式熔断器 |
fuse |
5-11-5 |
5 |
60215507 |
4 |
片式熔断器 |
fuse |
5-11-6 |
6 |
60215508 |
1 |
片式熔断器 |
fuse |
5-11-7 |
7 |
60215510 |
1 |
片式熔断器 |
fuse |

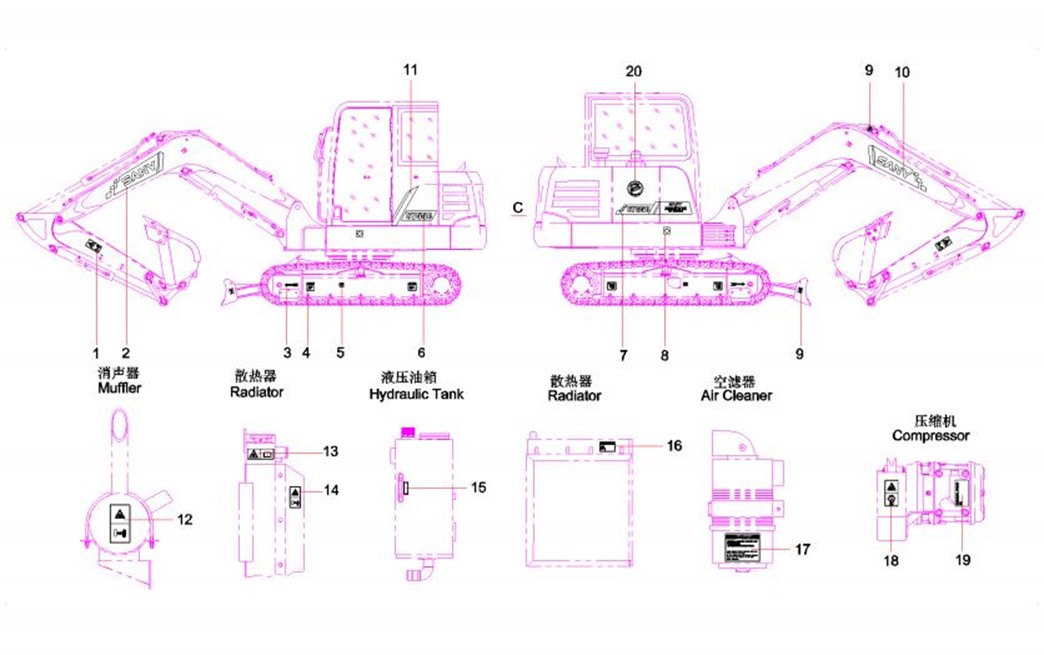

第6章
挖掘机涂装
(Painting, excavator)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-3-1 |
1 |
10124614 |
2 |
斗杆警示牌 |
Decal, warning, arm |
6-3-2 |
2 |
13793111 |
1 |
动臂左贴花 |
beam left decal SY115C9I3K-TZ-3 |
6-3-3 |
3 |
A820603000246 |
2 |
前进方向标志 |
Decal, instruction, forward |
6-3-4 |
4 |
12052085 |
4 |
装运固定点标志 |
Decal, tie-down, shipment |
6-3-5 |
5 |
A820601990968 |
2 |
张紧装置警示牌 |
Decal, warning, tensioner |
6-3-6 |
6 |
13792752 |
1 |
机身左贴花 |
machine left marking SY55C3K2R- |
6-3-7 |
7 |
13792757 |
1 |
机身右贴花 |
machine right marking SY55C3K2R |
6-3-8 |
8 |
12052090 |
2 |
重心标志 |
Decal, center of gravity |
6-3-9 |
9 |
12052087 |
2 |
吊钩点标示图 |
Label, lifting point |
6-3-10 |
10 |
13793108 |
1 |
动臂右贴花 |
beam right decal SY115C9I3K-TZ |
6-3-11 |
11 |
13792730 |
1 |
驾驶室贴花 |
cab marking SY55C3K2R-TZ-1 |
6-3-12 |
12 |
12052083 |
1 |
烫手警示标牌 |
Decal, warning, hot surface |
6-3-13 |
13 |
12496540 |
1 |
防喷溅警示牌 |
Decal, warning, anti-spray |
6-3-14 |
14 |
12052082 |
1 |
风扇打手警示标牌 |
Decal, warning, fan |
6-3-15 |
15 |
A820601990928 |
1 |
油位标签 |
Label, oil level |
6-3-16 |
16 |
11992504 |
1 |
定期清洗散热器标牌 |
Decal, regular-cleaning, radiator |
6-3-17 |
17 |
11571532 |
1 |
空滤器警示牌 |
Decal, warning, air cleaner |
6-3-18 |
18 |
12496544 |
1 |
皮带安全警示牌 |
Decal, warning, belt safety |
6-3-19 |
19 |
A820699001284 |
1 |
冷媒更换说明 |
Decal, instruction, refrigerant |
6-3-20 |
20 |
13794180 |
1 |
环保标识 |
environmental-protect decorating |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-5-1 |
1 |
10379095 |
1 |
机油加注警示牌 |
Decal |
6-5-2 |
2 |
11172196 |
1 |
回转齿轮加油标示 |
Marker, oil feed, swing gear |
6-5-3 |
3 |
12540826 |
1 |
回转支承加注润滑脂 |
Add grease to swing bearing |
6-5-4 |
4 |
10251978 |
1 |
铭牌 |
Nameplate |
6-5-5 |
5 |
A210510000007 |
4 |
铆钉 |
Rivet |
6-5-6 |
6 |
10385320 |
1 |
噪音标记 |
Label, noise |
6-5-7 |
7 |
A820601990972 |
1 |
电源标志 |
Label, power supply |
6-5-8 |
8 |
A820601990926 |
1 |
防跌落警示牌 |
Decal, warning, falling |
6-5-9 |
9 |
A820601991047 |
1 |
燃油箱标识牌 |
Decal, fuel tank |
6-5-10 |
10 |
A820601991048 |
1 |
液压油箱标识牌 |
Label, identification, hydraulic tank |
6-5-11 |
11 |
12016795 |
2 |
禁止站人警示标牌 |
Decal, warning, no standing |
6-5-12 |
12 |
变更或见其他配置 |
1 |
油位标签 |
Oil level label SY285C9I2KS-TZ2- |
6-5-13 |
13 |
12052088 |
1 |
前窗锁紧警示牌 |
Decal, warning, front window |
6-5-14 |
14 |
12080939 |
1 |
雨刮器防撞贴花 |
Decal |
6-5-15 |
15 |
A820601990967 |
1 |
座椅调节指示牌 |
Decal, instruction, seat adjustment |
6-5-16 |
16 |
A820601990927 |
1 |
开锁标识牌 |
Label, unlock |
6-5-17 |
17 |
12076696 |
1 |
禁止攀扶警示标牌 |
Decal, warning, no climbing |
6-5-18 |
18 |
11604972 |
1 |
工作模式警示牌 |
Decal |
6-5-19 |
19 |
12880559 |
1 |
配重右反光膜 |
counterweight right reflective |
6-5-20 |
20 |
A820699001109 |
1 |
电源插座标志 |
Label, power socket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-7-21 |
21 |
12052089 |
1 |
安全出口标志 |
Label, emergency exit |
6-7-22 |
22 |
A820601991049 |
2 |
配重警示牌 |
Decal, warning, counterweight |
6-7-23 |
23 |
12880634 |
1 |
配重贴花 |
counerweight markingSY55C9I2R- |
6-7-24 |
24 |
12880533 |
1 |
配重左反光膜 |
counterweight left reflective |
6-7-25 |
25 |
A820601000015 |
1 |
润滑图表 |
Graph, lubrication |
6-7-26 |
26 |
12157387 |
1 |
严禁工作时倾斜机器标识牌 |
Decal, no inclining during operation |
6-7-27 |
27 |
A820699001024 |
1 |
预热警示牌 |
Decal, warning, preheating |
6-7-28 |
28 |
12052084 |
1 |
座椅安全警示牌 |
Decal, safety, seat |
6-7-29 |
29 |
12496542 |
1 |
高压回避警示牌 |
Decal, warning, high-voltage |
6-7-30 |
30 |
A820601000014 |
1 |
推土铲操纵指示牌 |
Decal |
6-7-31 |
31 |
12496543 |
1 |
查阅说明书警示牌 |
Label, warning, read manual |
6-7-32 |
32 |
A820601990961 |
1 |
操纵标示图 |
Label, instruction, operation |
6-7-33 |
33 |
12496541 |
1 |
钥匙断电警示牌 |
Decal, warning, power-off |
6-7-34 |
34 |
11809799 |
1 |
禁止推土铲单侧受力标识牌 |
Decal, warning |
6-7-35 |
35 |
12648410 |
1 |
燃油滤清放水贴花 |
fuel cleaner decal |
6-7-36 |
36 |
12891717 |
1 |
吊装贴花 |
Lifting Marking |
6-7-37 |
37 |
12972179 |
1 |
上车警示牌 |
Loading Warning LableSY55-TZ- |
