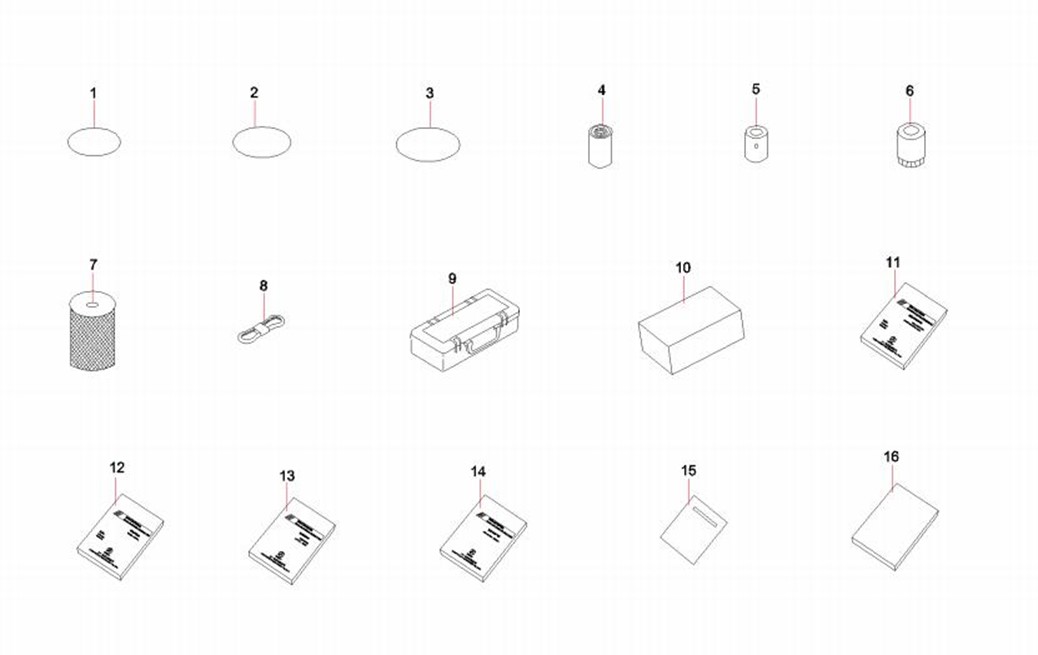

SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 35
第7章
随机附件
(SY55C9 attached accessories SY55C9I3R)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-3-1 |
1 |
A210609000273 |
2 |
O形圈 |
O-ring 75×5.3GB3452.1 |
7-3-2 |
2 |
A230101000247 |
4 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
7-3-3 |
3 |
B230101000614 |
1 |
O形圈 |
O-ring |
7-3-4 |
4 |
60220063 |
1 |
柴油滤清器 |
Diesel Fine Filter Core |
7-3-5 |
5 |
60151839 |
1 |
柴油滤清器滤芯 |
Diesel cleaner filter core |
7-3-6 |
6 |
A222100000569 |
1 |
机油滤芯 |
Engine oil filter core |
7-3-7 |
7 |
B222100000593 |
1 |
空气滤清器主滤芯 |
Filter core, air filter,main |
7-3-8 |
8 |
A230106000322 |
1 |
V带 |
V-belt |
7-3-9 |
9 |
A810509000100 |
1 |
随机工具 |
Tool, attached |
7-3-10 |
10 |
60275904 |
1 |
随机附件箱 |
Accessories Box |
7-3-11 |
11 |
A279900000037 |
1 |
三一挖掘机保养及保修手册 |
Manual, operation and |
7-3-12 |
12 |
变更或见其他配置 |
1 |
SY55C9零部件图册 |
SY55C9 spare parts drawing |
7-3-13 |
13 |
B270100000004 |
1 |
柴油机使用说明书 |
Engine Operation Manual |
7-3-14 |
14 |
13659476 |
1 |
SY55~95C9履带式液压挖掘机操 |
Operation and maintenance |
7-3-15 |
15 |
12252559 |
1 |
三一重机常用件价格目录 |
Catalog, spare part |
7-3-16 |
16 |
59006107 |
1 |
服务第一品牌手册 |
Brochure for No.1 Service Brand |

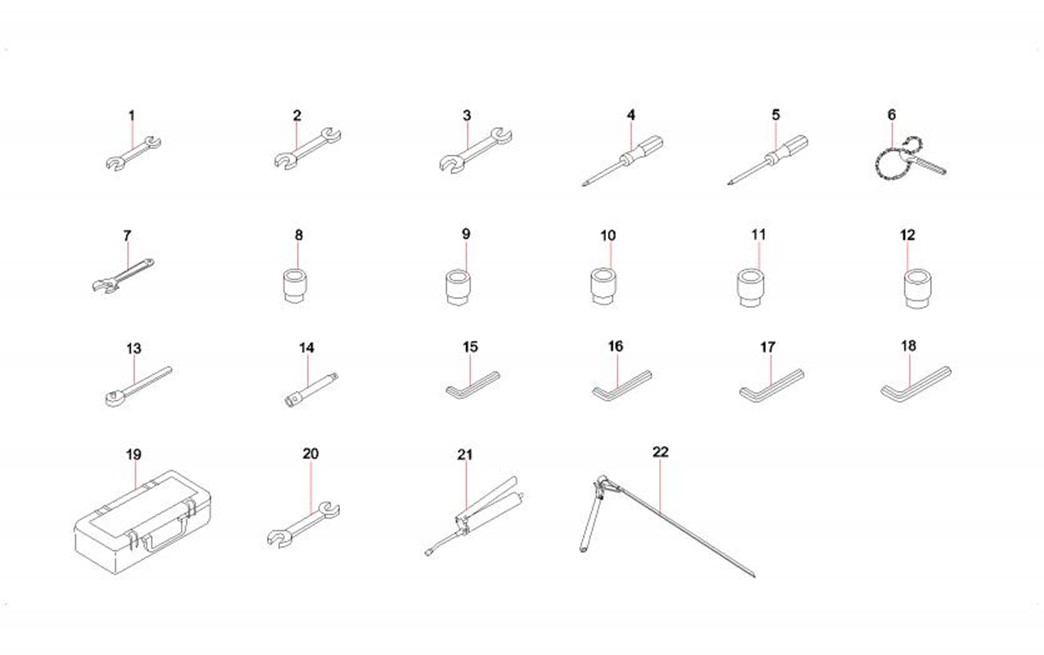

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-5-1 |
1 |
A260401030090 |
1 |
头呆扳手 |
Spanner |
7-5-2 |
2 |
A260401030007 |
1 |
双头呆扳手 |
Wrench, open-end 22×24GB4388 |
7-5-3 |
3 |
A260401030008 |
1 |
双头呆扳手 |
Double-ended spanner |
7-5-4 |
4 |
A260402010013 |
1 |
一字槽螺钉旋具 |
Rotator, screw, slot |
7-5-5 |
5 |
A260402020026 |
1 |
十字槽螺钉旋具 |
Screwdriver, Phillips head |
7-5-6 |
6 |
60001296 |
1 |
链条扳手20节 |
Wrench, chain |
7-5-7 |
7 |
A260401040002 |
1 |
活扳手 |
Spanner, adjustable |
7-5-8 |
8 |
A260401010077 |
1 |
套筒 |
Socket 17×12.5GB3390.1 |
7-5-9 |
9 |
A260401010081 |
1 |
套筒 |
Socket 19×12.5GB3390.1 |
7-5-10 |
10 |
A260401010078 |
1 |
套筒 |
Socket 22×12.5GB3390.1 |
7-5-11 |
11 |
A260401010051 |
1 |
套筒 |
Socket 24×12.5GB3390.1 |
7-5-12 |
12 |
A260401010029 |
1 |
套筒 |
Socket |
7-5-13 |
13 |
A260401090010 |
1 |
可逆式棘轮扳手 |
Wrench, ratchet, reversible |
7-5-14 |
14 |
A260401010092 |
1 |
接杆 |
Rod, extension |
7-5-15 |
15 |
A260401020008 |
1 |
内六角扳手 |
Wrench, Allen 4RGB5356 |
7-5-16 |
16 |
A260401020010 |
1 |
内六角扳手 |
Wrench, Allen 6RGB5356 |
7-5-17 |
17 |
A260401020011 |
1 |
内六角扳手 |
Wrench, Allen 8RGB5356 |
7-5-18 |
18 |
A260401020004 |
1 |
内六角扳手 |
Wrench, Allen 10RGB5356 |
7-5-19 |
19 |
A290000000155 |
1 |
手提工具箱 |
Toolbox, portable |
7-5-20 |
20 |
A260401030005 |
1 |
双头呆扳手 |
Wrench, open-end 17×19GB4388 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-7-21 |
21 |
B260409000015 |
1 |
高压黄油枪 |
Gun, grease, high pressure |
7-7-22 |
22 |
B260401090024 |
1 |
皮带扳手 |
Spanner, belt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-9-1 |
1 |
60153777 |
1 |
上盖 |
Cover, upper |
7-9-2 |
2 |
60153697 |
1 |
把手 |
Handle |
7-9-3 |
3 |
60153693 |
2 |
锁扣 |
Lock catch |
7-9-4 |
4 |
60153713 |
1 |
底座 |
Base |
7-9-5 |
5 |
60153827 |
1 |
托盘 |
Pallet |
7-9-6 |
6 |
60153665 |
1 |
左架 |
Support, left |
7-9-7 |
7 |
60153654 |
1 |
右架 |
Support, right |
