SANY SY55C SY55C9 SY55C9I3R EXCAVATOR parts catalog 36
第8章
其他配置
(Other Fittings)

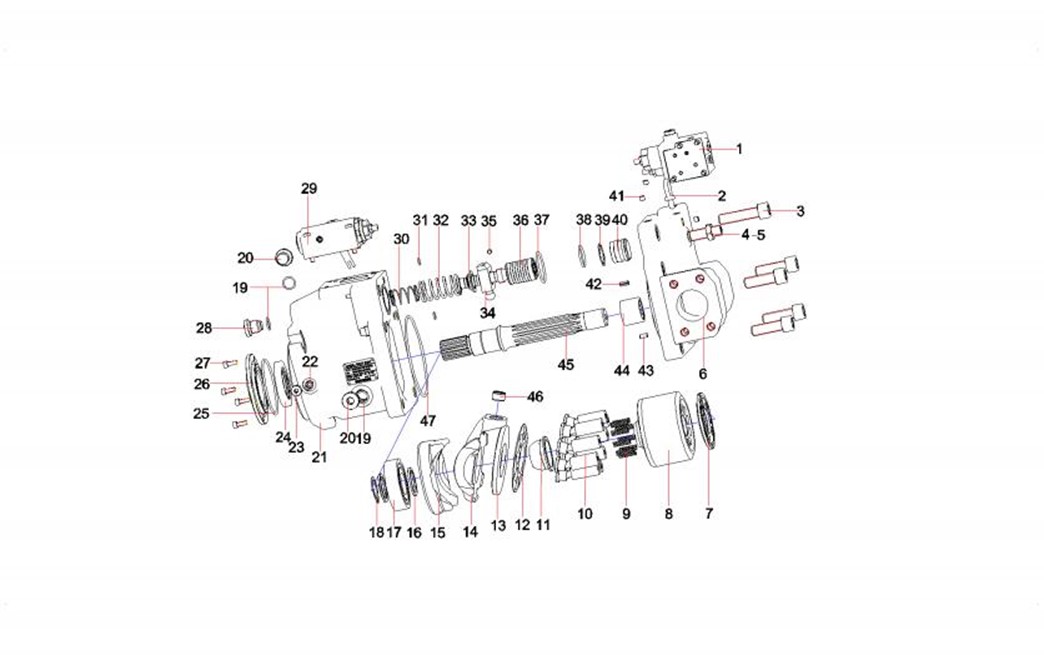

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-3-1 |
1 |
60318354 |
1 |
控制阀部件 |
control valve sub-component |
8-3-2 |
2 |
60282045 |
1 |
吊环螺钉 |
RING SCREW |
8-3-3 |
3 |
60282046 |
5 |
内六角螺栓 |
Inner hexagon bolt |
8-3-4 |
4 |
60282047 |
1 |
螺母 |
nut |
8-3-5 |
5 |
60282048 |
1 |
调节螺钉 |
Adjustable bolt |
8-3-6 |
6 |
60282049 |
1 |
后盖 |
Rear cover |
8-3-7 |
7 |
60282050 |
1 |
配流盘 |
Distributing Oil Disc |
8-3-8 |
8 |
60282051 |
1 |
缸体 |
cylinder body |
8-3-9 |
9 |
60282052 |
9 |
中心弹簧 |
Spring |
8-3-10 |
10 |
60282053 |
9 |
柱塞组件 |
Piston Assembly |
8-3-11 |
11 |
60282054 |
1 |
球铰 |
Ball Hinge |
8-3-12 |
12 |
60282055 |
1 |
回程盘 |
Reverse Plate |
8-3-13 |
13 |
60282056 |
1 |
摩擦盘 |
Friction plate |
8-3-14 |
14 |
60282057 |
1 |
斜盘 |
Swash Plate |
8-3-15 |
15 |
60282058 |
1 |
斜盘座 |
swash plate support |
8-3-16 |
16 |
60282059 |
2 |
轴承挡圈 |
Bearing baffle ring |
8-3-17 |
17 |
60282060 |
1 |
轴承 |
Bearing |
8-3-18 |
18 |
60282061 |
1 |
轴用弹性挡圈 |
Circlip for axle |
8-3-19 |
19 |
60082185 |
3 |
O形圈 |
O-ring |
8-3-20 |
20 |
60282062 |
2 |
螺堵 |
Plug |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-5-21 |
21 |
60282063 |
1 |
泵体 |
Pump body |
8-5-22 |
22 |
60202284 |
1 |
O形圈 |
O-ring |
8-5-23 |
23 |
60282064 |
1 |
螺堵 |
Plug |
8-5-24 |
24 |
60282065 |
1 |
油封 |
oil seal |
8-5-25 |
25 |
B230101000039 |
1 |
O形圈 |
O-ring |
8-5-26 |
26 |
60282066 |
1 |
油封盖 |
oil-seal cover |
8-5-27 |
27 |
60282067 |
4 |
内六角螺栓 |
Inner hexagon bolt |
8-5-28 |
28 |
60282068 |
1 |
限位螺堵 |
Plug |
8-5-29 |
29 |
60318355 |
1 |
功率阀部件 |
power valve component |
8-5-30 |
30 |
60282070 |
1 |
内弹簧 |
Inner spring |
8-5-31 |
31 |
A210608000097 |
3 |
O形圈 |
O-ring 7.8×1.9JISB2401 |
8-5-32 |
32 |
60282071 |
1 |
外弹簧 |
Outer spring |
8-5-33 |
33 |
60282072 |
1 |
弹簧座 |
Spring seat |
8-5-34 |
34 |
60282073 |
1 |
拨块 |
Pull block |
8-5-35 |
35 |
60282074 |
1 |
拨销 |
Rotating pin |
8-5-36 |
36 |
60282075 |
1 |
伺服活塞 |
piston |
8-5-37 |
37 |
B230101000388 |
1 |
O形圈 |
O-ring |
8-5-38 |
38 |
A210608000164 |
1 |
O形圈 氟橡胶 |
O-ring |
8-5-39 |
39 |
60090913 |
1 |
挡圈 |
Ring,retainer |
8-5-40 |
40 |
60282076 |
1 |
限位块 |
Limit block |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-7-41 |
41 |
60282077 |
3 |
堵头 |
Plug |
8-7-42 |
42 |
60282078 |
1 |
弹性圆柱销 |
elastic cylindrical pin |
8-7-43 |
43 |
60282079 |
1 |
轴承 |
Bearing |
8-7-44 |
44 |
60282080 |
1 |
定位销 |
Lock pin |
8-7-45 |
45 |
60282081 |
1 |
驱动轴 |
Shaft Drive |
8-7-46 |
46 |
60282082 |
1 |
斜盘衬套 |
swash plate sub |
8-7-47 |
47 |
A880802040017 |
1 |
O形圈 |
Seal – O – Ring |

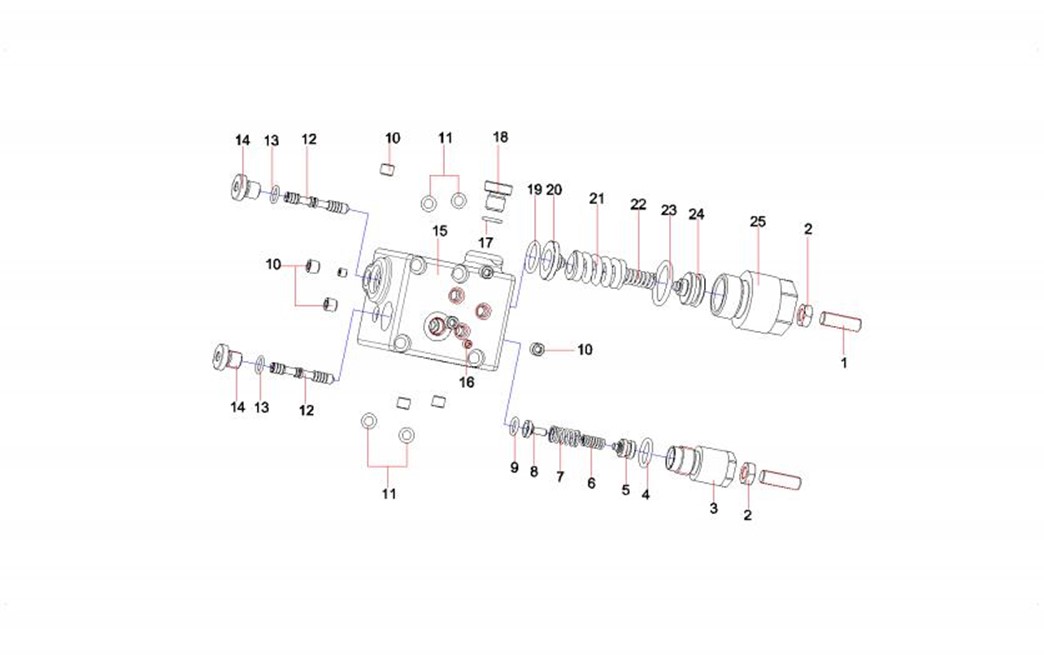

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-9-1 |
1 |
60282102 |
2 |
调节螺钉 |
Adjustable bolt |
8-9-2 |
2 |
60282099 |
2 |
螺母 |
nut |
8-9-3 |
3 |
60282103 |
1 |
螺套 |
Sleeve |
8-9-4 |
4 |
A210608000097 |
1 |
O形圈 |
O-ring 7.8×1.9JISB2401 |
8-9-5 |
5 |
60282104 |
1 |
弹簧座 |
Spring seat |
8-9-6 |
6 |
60282105 |
1 |
弹簧 |
spring |
8-9-7 |
7 |
60282106 |
1 |
弹簧 |
spring |
8-9-8 |
8 |
60282107 |
1 |
弹簧座 |
Spring seat |
8-9-9 |
9 |
B230101000049 |
1 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
8-9-10 |
10 |
60282077 |
7 |
堵头 |
Plug |
8-9-11 |
11 |
A230101000668 |
4 |
O形圈 |
O-ring |
8-9-12 |
12 |
60282108 |
2 |
阀芯 |
spool |
8-9-13 |
13 |
21007875 |
2 |
O形圈 |
O-ring |
8-9-14 |
14 |
60282092 |
2 |
螺堵 |
Plug |
8-9-15 |
15 |
60282109 |
1 |
控制阀体 |
housing |
8-9-16 |
16 |
60282110 |
2 |
螺堵 |
Plug |
8-9-17 |
17 |
60202284 |
1 |
O形圈 |
O-ring |
8-9-18 |
18 |
60282064 |
1 |
螺堵 |
Plug |
8-9-19 |
19 |
24002613 |
1 |
O形圈 |
Seal ring, O-type |
8-9-20 |
20 |
60282111 |
1 |
弹簧座 |
Spring seat |
