SANY SY155C SY155C9 SY155C9I3K EXCAVATOR parts catalog 37
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-39-1 |
1 |
60307193 |
1 |
Revolving body |
3-39-2 |
2 |
60307194 |
1 |
Axis |
3-39-3 |
3 |
60307195 |
1 |
Cover |
3-39-4 |
4 |
60307196 |
1 |
Retainer ring |
3-39-5 |
5 |
60307197 |
1 |
Spacer |
3-39-6 |
6 |
60307198 |
1 |
Spacer |
3-39-7 |
7 |
60307199 |
6 |
Oil seal |
3-39-8 |
8 |
60307200 |
1 |
Dust ring |
3-39-9 |
9 |
60307201 |
2 |
O-Ring |
3-39-10 |
10 |
60307202 |
1 |
O-Ring |
3-39-11 |
11 |
60307203 |
1 |
Flexible baffle ring for shaft |
3-39-12 |
12 |
60307205 |
4 |
Plug |
3-39-13 |
13 |
60307204 |
1 |
Plug |
3-39-14 |
14 |
60307206 |
4 |
Bolt |
3-39-15 |
15 |
60307207 |
4 |
Standard spring washers |
3-39-16 |
16 |
60307208 |
1 |
Wear-proof rong |
3-39-17 |
17 |
60270960 |
1 |
Swivel Joint Repair Kit |

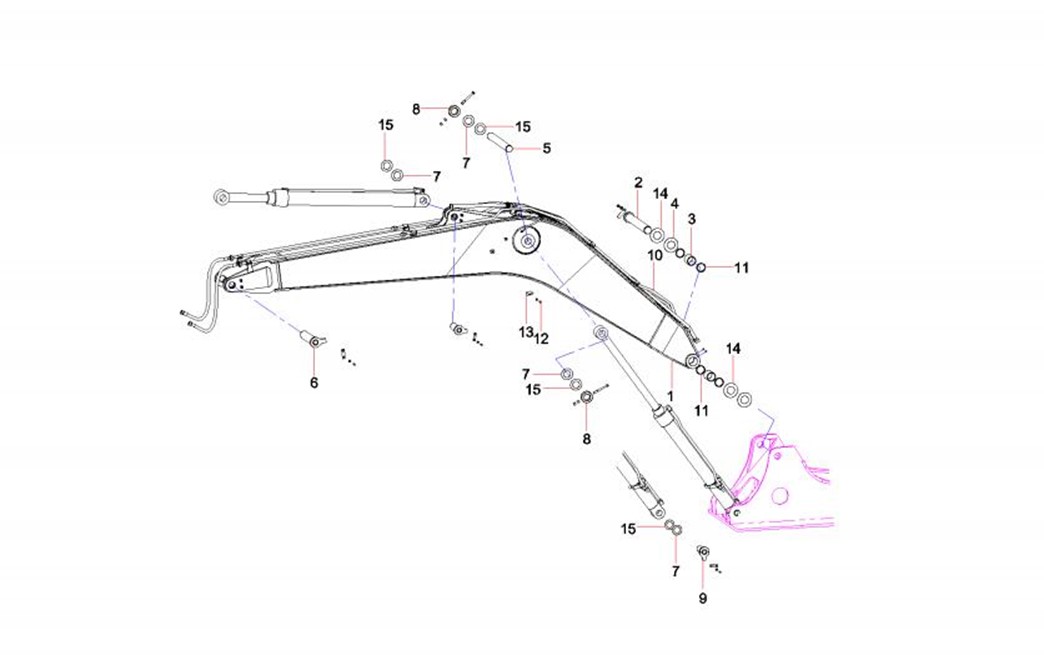

Chapter 4
Working Device SY155C9I3K.3
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-3-1 |
1 |
13732451 |
1 |
BOOM SY155C9I3K.3.2A |
4-3-2 |
2 |
12329009 |
1 |
Lock pin |
4-3-3 |
3 |
12832208 |
2 |
Shaft SleeveSY135C9I2K.3-6 |
4-3-4 |
4 |
A820102010793 |
2 |
Shim |
4-3-5 |
5 |
A820202005382 |
1 |
Roll, pin |
4-3-6 |
6 |
12329011 |
1 |
Lock pin |
4-3-7 |
7 |
10167595 |
14 |
Gasket |
4-3-8 |
8 |
A810312019067 |
2 |
Sleeve, fixing |
4-3-9 |
9 |
A810312110116 |
2 |
Roll, pin |
4-3-10 |
10 |
13585500 |
1 |
boom SY155C9I3K.3.1 |
4-3-11 |
11 |
B230101001126 |
4 |
MSM oil seal |
4-3-12 |
12 |
A210111000263 |
1 |
Bolt M16x30 10.9 |
4-3-13 |
13 |
A820101322531 |
1 |
Bracket, lamp |
4-3-14 |
14 |
10167592 |
2 |
Shim |
4-3-15 |
15 |
10167594 |
14 |
Shim |

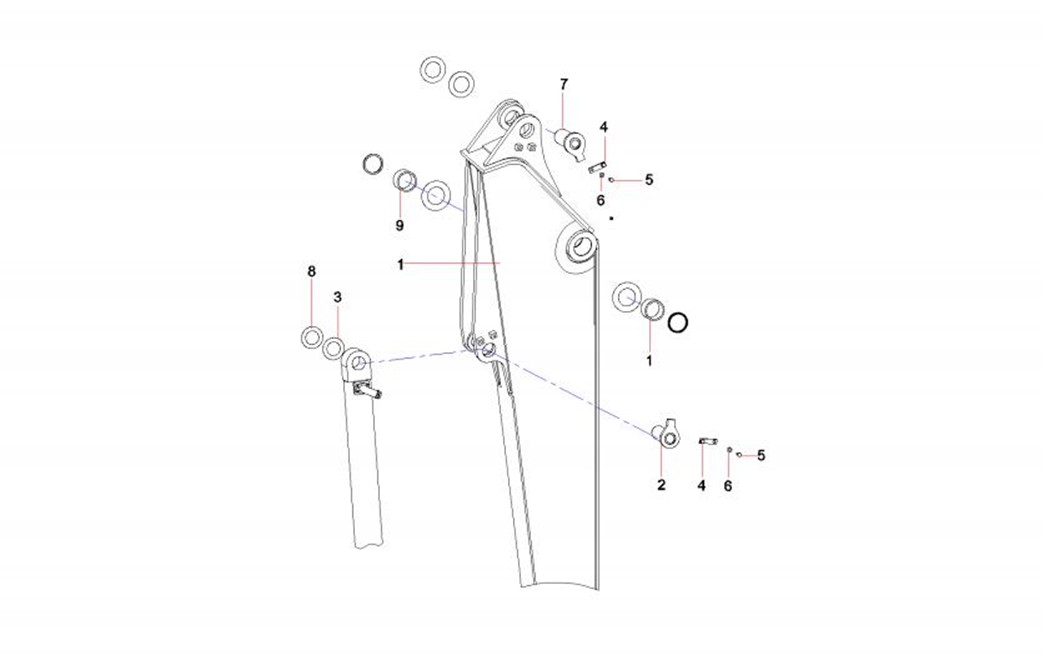

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-5-1 |
1 |
11562695 |
1 |
Arm |
4-5-2 |
2 |
A810312110107 |
1 |
Roll, pin |
4-5-3 |
3 |
A810312990208 |
10 |
Shim |
4-5-4 |
4 |
A810312019061 |
7 |
Plate, fixing |
4-5-5 |
5 |
A210111000202 |
14 |
Bolt |
4-5-6 |
6 |
24000513 |
14 |
Washer |
4-5-7 |
7 |
A810312110108 |
2 |
Roll, pin |
4-5-8 |
8 |
A810312990209 |
10 |
Shim |
4-5-9 |
9 |
12933250 |
2 |
Shaft SleeveSY135C8I2K.3-17 |

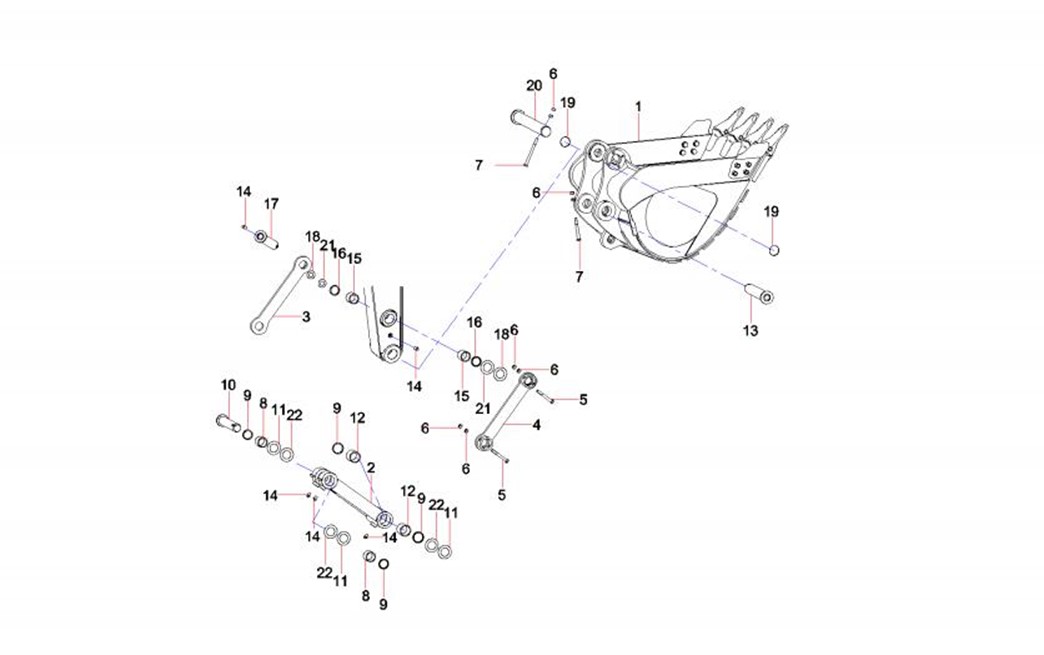

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-7-1 |
1 |
Modification or other |
1 |
bucket assembly |
4-7-2 |
2 |
A810312100033 |
1 |
Rod, connecting |
4-7-3 |
3 |
11821941 |
1 |
Rocker, left |
4-7-4 |
4 |
11821876 |
1 |
Rocker, right |
4-7-5 |
5 |
A210110000234 |
4 |
Bolt M20×140GB5782 10.9 |
4-7-6 |
6 |
A210307000029 |
12 |
Nut |
4-7-7 |
7 |
A210110000352 |
2 |
Bolt |
4-7-8 |
8 |
A820202005379 |
2 |
Sleeve, shaft |
4-7-9 |
9 |
B230101001124 |
6 |
ME-2 dust ring |
4-7-10 |
10 |
A810312110110 |
1 |
Roll, pin |
4-7-11 |
11 |
A810312990208 |
10 |
Shim |
4-7-12 |
12 |
A820202005380 |
2 |
Sleeve, shaft |
4-7-13 |
13 |
A810312110111 |
1 |
Roll, pin |
4-7-14 |
14 |
B229900000686 |
6 |
Fitting, grease |
4-7-15 |
15 |
A820202005381 |
4 |
Sleeve, shaft |
4-7-16 |
16 |
B230101001123 |
4 |
ME-2 dust ring |
4-7-17 |
17 |
A810312110112 |
1 |
Roll, pin |
4-7-18 |
18 |
A810312019062 |
2 |
Shim |
4-7-19 |
19 |
A210609000352 |
4 |
O-ring |
4-7-20 |
20 |
12597347 |
1 |
Lock pin |
