SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 11

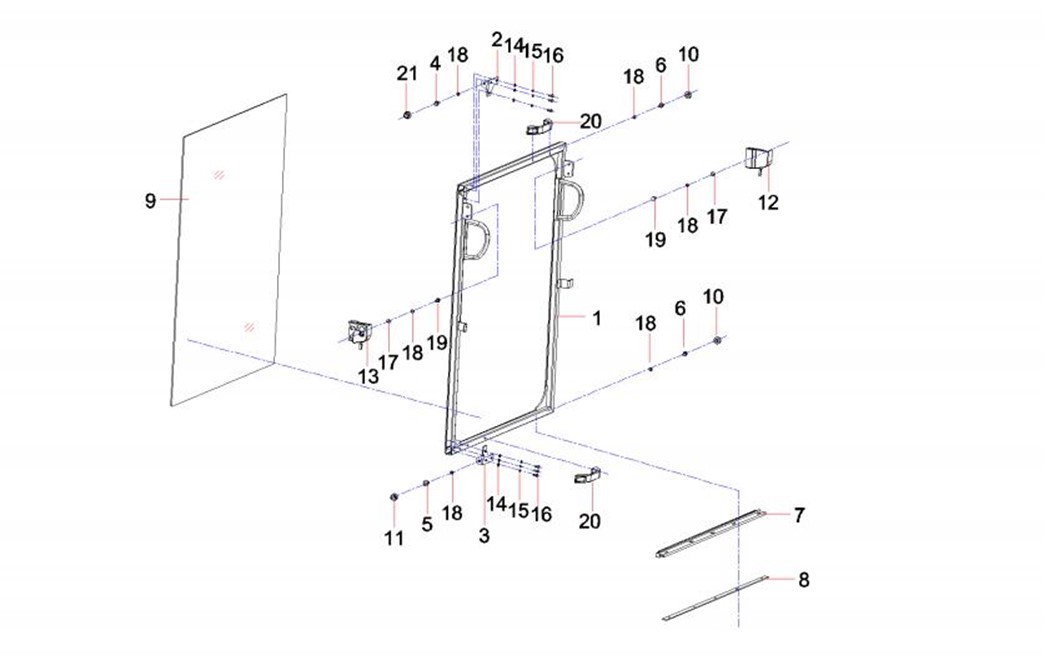

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-89-1 |
1 |
11139442 |
1 |
前窗框总成 |
Frame AS, front window |
2-89-2 |
2 |
10137698 |
1 |
前窗上滚轮支架总成 |
Bracket AS, upper roller, front |
2-89-3 |
3 |
10137702 |
1 |
前窗下滚轮支架总成 |
Bracket AS, lower roller, front |
2-89-4 |
4 |
10137704 |
1 |
前窗左上转轴 |
Pivot, upper left, front window |
2-89-5 |
5 |
10137706 |
1 |
前窗左下转轴 |
Rotating shaft, lower left, front |
2-89-6 |
6 |
10137707 |
2 |
前窗右侧转轴 |
Rotating shaft, right side, front |
2-89-7 |
7 |
13031942 |
1 |
前窗下密封条 |
Sealing strip, front window, |
2-89-8 |
8 |
11151198 |
1 |
前窗下固定条 |
Strip, retaining, front window lower |
2-89-9 |
9 |
11094593 |
1 |
前窗玻璃 |
Glass, front window |
2-89-10 |
10 |
10137712 |
2 |
前窗右侧滚轮 |
Roller, right side, front window |
2-89-11 |
11 |
10137713 |
1 |
前窗左侧滚轮 |
Roller, left, front window |
2-89-12 |
12 |
A222200000151 |
1 |
车窗锁 |
Lock AS, right, front window |
2-89-13 |
13 |
A222200000152 |
1 |
车窗锁 |
Lock AS, left, front window |
2-89-14 |
14 |
A210404000009 |
6 |
垫圈 |
Washer 6GB96.1 |
2-89-15 |
15 |
A210401000016 |
10 |
垫圈 |
Washer 6GB93 |
2-89-16 |
16 |
60220104 |
6 |
螺钉 |
Screw |
2-89-17 |
17 |
A210404000005 |
8 |
垫圈 |
Washer 8GB96.1 |
2-89-18 |
18 |
A210401000017 |
8 |
垫圈 |
Washer 8GB93 |
2-89-19 |
19 |
A210111000088 |
4 |
螺栓 |
Bolt M8×16GB5783 |
2-89-20 |
20 |
60001290 |
2 |
塑料把手 |
Handhold, plastic |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-91-21 |
21 |
11320754 |
1 |
前窗左侧上滚轮 Roller, left side upper, front |

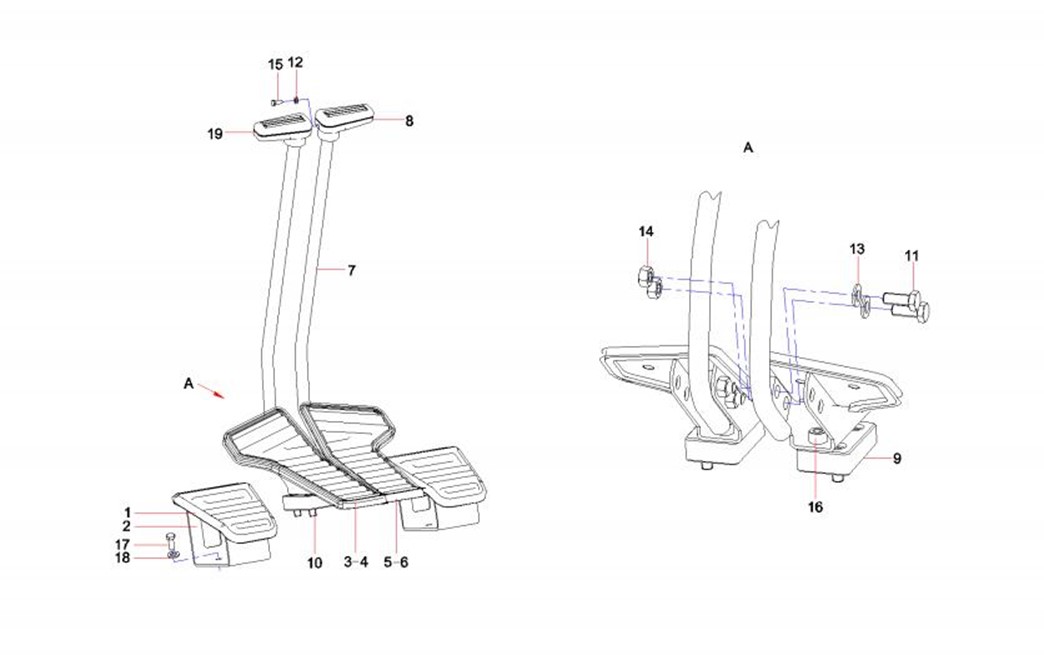

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-93-1 |
1 |
12002592 |
2 |
脚踏套 |
Sleeve, foot valve |
2-93-2 |
2 |
12004584 |
2 |
脚踏 |
Foot rest |
2-93-3 |
3 |
12003641 |
1 |
脚踏阀垫板总成左 |
Plate GP,foot valve |
2-93-4 |
4 |
12009258 |
1 |
蝶形脚踏垫板套 |
Sheath, plate, butterfly footrest |
2-93-5 |
5 |
12009972 |
1 |
脚踏阀垫板总成右 |
Plate GP,foot valve |
2-93-6 |
6 |
12010268 |
1 |
脚踏阀垫板套右 |
Sleeve, plate,foot valve |
2-93-7 |
7 |
13162846 |
2 |
操纵杆 |
Control LeverSY215C9.1.5.2.1 |
2-93-8 |
8 |
12691132 |
1 |
右手柄 |
Handle, right |
2-93-9 |
9 |
11571909 |
2 |
联接块 |
Block, connection |
2-93-10 |
10 |
A210204000196 |
4 |
螺钉 |
Screw M10×20GB70.1 |
2-93-11 |
11 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-93-12 |
12 |
60060562 |
2 |
垫圈4GB97.1 达克锈 |
Washer |
2-93-13 |
13 |
24000637 |
4 |
垫圈10GB97.1 达克锈 |
Washer |
2-93-14 |
14 |
A210307000036 |
4 |
螺母 |
Nut |
2-93-15 |
15 |
A210210000030 |
2 |
螺钉 |
Screw M4×12GB818 |
2-93-16 |
16 |
A210204000334 |
4 |
螺钉M10×16GB70.1 10.9级 |
Screw |
2-93-17 |
17 |
A210204000340 |
4 |
螺钉M8×16GB70.1 10.9级 |
Screw M8×16GB70.1 10.9 |
2-93-18 |
18 |
24000511 |
4 |
垫圈8GB93 达克锈 |
Washer |
2-93-19 |
19 |
12688927 |
1 |
左手柄 |
Handle, left |

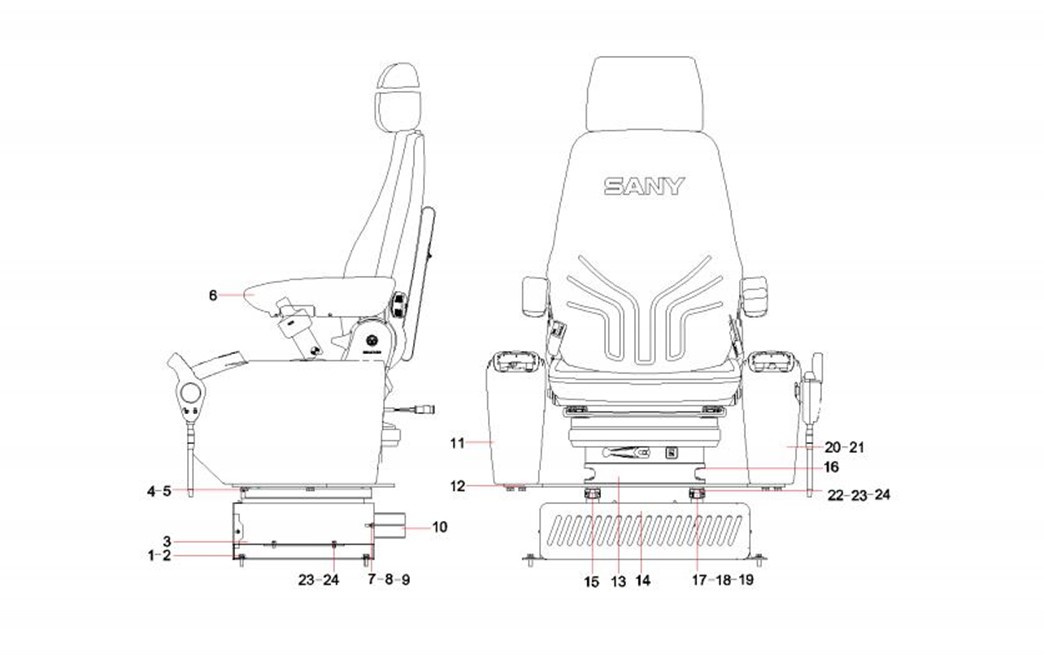

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-95-1 |
1 |
A210111000342 |
4 |
螺栓M8×16GB5783 10.9级 |
Bolt M8×16GB5783 10.9 |
2-95-2 |
2 |
60060565 |
4 |
垫圈8GB96.1 达克锈 |
Washer |
2-95-3 |
3 |
13285402 |
1 |
座椅下底座架 |
Seat lower base frame |
2-95-4 |
4 |
A210111000195 |
8 |
螺栓 |
Bolt M10×16GB5783 10.9 |
2-95-5 |
5 |
24000637 |
8 |
垫圈10GB97.1 达克锈 |
Washer |
2-95-6 |
6 |
60188806 |
1 |
驾驶座椅 |
Driver seat assembly |
2-95-7 |
7 |
24000632 |
6 |
垫圈6GB97.1 达克锈 |
Washer |
2-95-8 |
8 |
A210111000079 |
6 |
螺栓 |
Bolt M6×16GB5783 |
2-95-9 |
9 |
60238783 |
2 |
垫圈6GB96.1 达克锈 |
Washer |
2-95-10 |
10 |
10241175 |
1 |
风道连接法兰 |
Flange, coupling, air duct |
2-95-11 |
11 |
60215683 |
1 |
右扶手箱 |
Right armrest box |
2-95-12 |
12 |
10115283 |
1 |
支撑平板 |
Plate, supporting |
2-95-13 |
13 |
10115295 |
1 |
座椅上底座架 |
Bracket, upper base, seat |
2-95-14 |
14 |
10140450 |
1 |
电装底座架前盖 |
Cover, seat bracket, front |
2-95-15 |
15 |
60033517 |
1 |
座椅右导轨 |
Guide rail, seat, right |
2-95-16 |
16 |
A210111000343 |
4 |
螺栓M8×20GB5783 10.9级 |
Bolt M8×20GB5783 10.9 |
2-95-17 |
17 |
60033205 |
1 |
座椅左导轨 |
Guide rail, seat, left |
2-95-18 |
18 |
B229900000494 |
1 |
座椅拉杆 |
Pull rod, seat |
2-95-19 |
19 |
10130346 |
4 |
座椅导轨调整垫 |
Adjuster, guide rail, seat |
2-95-20 |
20 |
60204189 |
1 |
左扶手箱总成 |
Armrest AS, left |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
||
2-97-21 |
21 |
60240844 |
1 |
控制面板 |
Panel control |
|
2-97-22 |
22 |
24000431 |
4 |
螺钉M8×30GB70.1 10.9级 |
Screw M8×30GB70.1 |
10.9 |
2-97-23 |
23 |
A210307000012 |
4 |
螺母 |
Nut M8GB6170 |
|
2-97-24 |
24 |
A210204000340 |
4 |
螺钉M8×16GB70.1 10.9级 |
Screw M8×16GB70.1 |
10.9 |
