SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 12
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-99-1 |
1 |
60309859 |
1 |
靠背海绵总成 |
backrest sponge assembly |
2-99-2 |
2 |
60309857 |
1 |
扶手总成(右) |
armrest assembly(R) |
2-99-3 |
3 |
60309865 |
1 |
座垫海绵总成 |
seat sponge assembly |
2-99-4 |
4 |
60309864 |
1 |
右罩壳 |
covering casing(R) |
2-99-5 |
5 |
60309872 |
1 |
调荷手柄 |
adjust load handle |
2-99-6 |
6 |
60309871 |
1 |
减振防尘罩 |
damping cover |
2-99-7 |
7 |
60309869 |
1 |
滑道手柄 |
slideway handle |
2-99-8 |
8 |
60309866 |
1 |
滑道 |
slideway |
2-99-9 |
9 |
60309863 |
1 |
左罩壳 |
covering casing(L) |
2-99-10 |
10 |
60309861 |
1 |
调角器手柄 |
angle adjustment handle |
2-99-11 |
11 |
60309856 |
1 |
两点式安全带 |
safety belt |
2-99-12 |
12 |
60309862 |
1 |
扶手总成(左) |
armrest assembly(L) |
2-99-13 |
13 |
60309858 |
1 |
头枕总成 |
head rest assembly |
2-99-14 |
14 |
60309868 |
1 |
头枕固定塑料管帽 |
head rest fixed plastic hat |
2-99-15 |
15 |
60309870 |
1 |
头枕固定塑料管 |
head rest fixed plastic tube |
2-99-16 |
16 |
60309860 |
1 |
文件袋 |
information bag assembly |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-101-1 |
1 |
A241200000121 |
1 |
翘板开关(四联) |
Switch,seesaw |
2-101-2 |
2 |
60309919 |
1 |
四联框 |
4-section frame |
2-101-3 |
3 |
60307221 |
1 |
右扶手箱上盖 |
Right armrest box upper cover |
2-101-4 |
4 |
60309924 |
1 |
线束固定架 |
bracket |
2-101-5 |
5 |
A210210000006 |
9 |
螺钉 |
Screw |
2-101-6 |
6 |
60309925 |
1 |
油门旋钮支架 |
bracket |
2-101-7 |
7 |
60309915 |
1 |
点火开关支架 |
bracket |
2-101-8 |
8 |
A210210000017 |
4 |
螺钉 |
Screw M6×20GB818 |
2-101-9 |
9 |
60309927 |
1 |
右钢架 |
bracket |
2-101-10 |
10 |
A210210000008 |
4 |
螺钉 |
Screw M6×16GB818 |
2-101-11 |
11 |
60309922 |
1 |
下壳体 |
down housing |

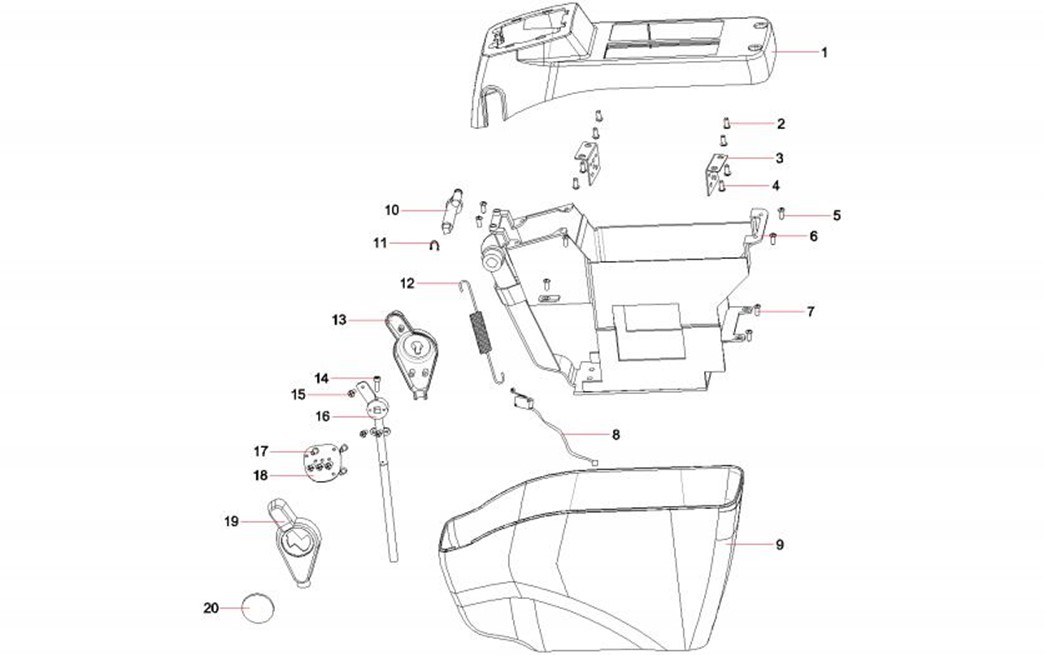

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-103-1 |
1 |
60307219 |
1 |
左扶手箱上盖 |
Left armrest box upper cover |
2-103-2 |
2 |
A210210000006 |
4 |
螺钉 |
Screw |
2-103-3 |
3 |
60309918 |
2 |
收音机支架 |
bracket |
2-103-4 |
4 |
A210210000002 |
4 |
螺钉 |
Screw |
2-103-5 |
5 |
A210210000017 |
4 |
螺钉 |
Screw M6×20GB818 |
2-103-6 |
6 |
60309930 |
1 |
左钢架 |
bracket |
2-103-7 |
7 |
A210210000008 |
4 |
螺钉 |
Screw M6×16GB818 |
2-103-8 |
8 |
60309921 |
1 |
微动开关 |
inching switch |
2-103-9 |
9 |
60309922 |
1 |
下壳体 |
down housing |
2-103-10 |
10 |
60309920 |
1 |
凸轮轴 |
camshaft |
2-103-11 |
11 |
60309917 |
1 |
卡簧 |
clip |
2-103-12 |
12 |
60309914 |
1 |
弹簧 |
spring |
2-103-13 |
13 |
60309929 |
1 |
左端盖 |
left end cover |
2-103-14 |
14 |
60062048 |
1 |
螺钉 |
Screw |
2-103-15 |
15 |
A210210000015 |
6 |
螺钉 |
Screw |
2-103-16 |
16 |
60309923 |
1 |
先导杆 |
leading rod |
2-103-17 |
17 |
A210210000009 |
3 |
螺钉 |
Screw |
2-103-18 |
18 |
60309916 |
1 |
端盖连接板 |
connecting board |
2-103-19 |
19 |
60309926 |
1 |
右端盖 |
right end cover |
2-103-20 |
20 |
60309928 |
1 |
圆盖 |
round cover |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-105-1 |
1 |
B229900000244 |
2 |
司机室支承 |
Support, cab |
2-105-2 |
2 |
A210111000195 |
4 |
螺栓 |
Bolt M10×16GB5783 10.9 |
2-105-3 |
3 |
A810402050021 |
1 |
连接板 |
Board, connecting |
2-105-4 |
4 |
变更或见其他配置 |
1 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
2-105-5 |
5 |
12827984 |
2 |
橡胶垫 |
Rubber pad |
2-105-6 |
6 |
12830177 |
1 |
底板 |
Base plate |
2-105-7 |
7 |
A820606030059 |
1 |
护孔环 |
Grommet |
2-105-8 |
8 |
B229900000245 |
2 |
司机室支承 |
Support, cab |
2-105-9 |
9 |
60060548 |
5 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 |
2-105-10 |
10 |
变更或见其他配置 |
1 |
驾驶室底板海绵 |
Foam, bottom plate, cab |
2-105-11 |
11 |
11937141 |
1 |
脚踏阀密封垫 |
Gasket, foot valve |
2-105-12 |
12 |
11670604 |
1 |
地板垫 |
Mat, floor |
2-105-13 |
13 |
A820606030056 |
2 |
护孔环 |
Grommet |
2-105-14 |
14 |
变更或见其他配置 |
2 |
驾驶室底板海绵 |
Sponge, bottom plate, cab |
2-105-15 |
15 |
A210307000028 |
4 |
螺母 |
Nut M16GB617010 |
2-105-16 |
16 |
A820699000215 |
1 |
背部海绵 |
Foam, back |
2-105-17 |
17 |
11935737 |
1 |
密封海绵 |
Foam, sealing |
2-105-18 |
18 |
11594064 |
4 |
垫片 |
Shim |
2-105-19 |
19 |
A210491000118 |
4 |
垫圈 |
Washer 16GB1230 |
2-105-20 |
20 |
11546613 |
4 |
垫板 |
Plate |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-107-21 |
21 |
A210111000024 |
24 |
螺栓 |
Bolt M10×30GB5783 10.9 |
2-107-22 |
22 |
11593942 |
4 |
垫片 |
Shim |
