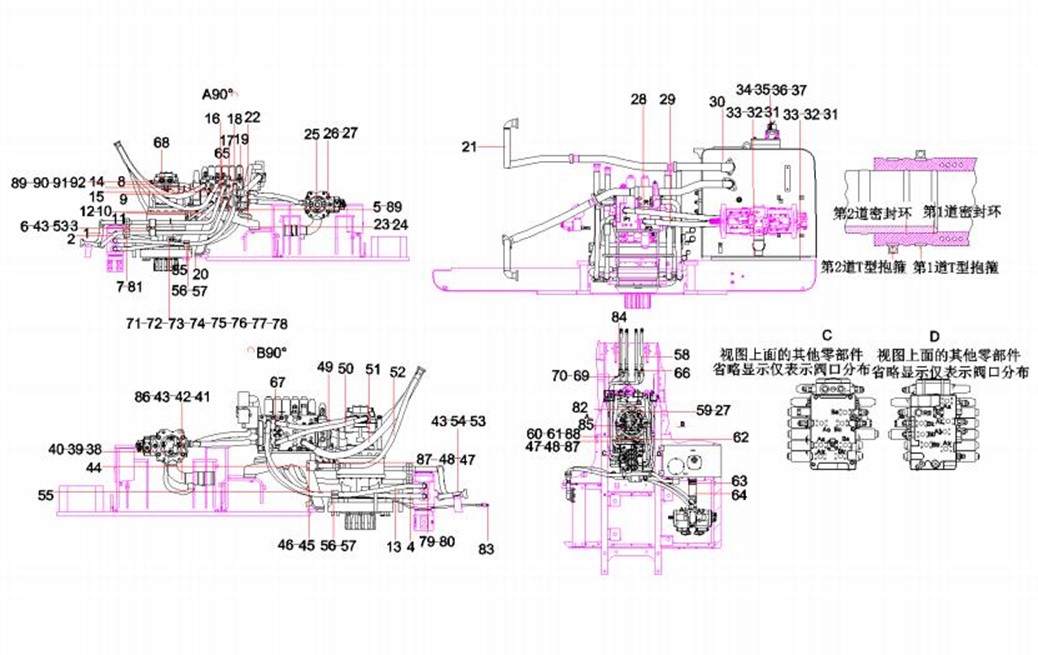

SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 13
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-109-1 | 1 | A820606030376 | 1 | 盖 | Cover |
2-109-2 | 2 | A820301012418 | 2 | 销 | Pin |
2-109-3 | 3 | A820102010428 | 2 | 密封垫 | Seal, ring |
2-109-4 | 4 | A820205000955 | 1 | 方接头 | Joint, square |
2-109-5 | 5 | B229900000686 | 2 | 黄油嘴 | Fitting, grease |
2-109-6 | 6 | A820205000954 | 1 | 方接头 | Joint, square |
2-109-7 | 7 | A820102010474 | 2 | 垫圈 | Washer |
2-109-8 | 8 | A210711000010 | 1 | 管接头 | Connector, pipe |
2-109-9 | 9 | A820207010191 | 1 | 硬管 | Pipe, hard |
2-109-10 | 10 | A820101118370 | 1 | 管夹 | Clamp, pipe |
2-109-11 | 11 | 24000637 | 1 | 垫圈10GB97.1 达克锈 | Washer |
2-109-12 | 12 | A210111000195 | 1 | 螺栓 | Bolt M10×16GB5783 10.9 |
2-109-13 | 13 | A210770000195 | 1 | 管接头 | Connector, pipe |
2-109-14 | 14 | 60199487 | 36 | 螺栓M20×70DIN931 10.9级 | Bolt |
2-109-15 | 15 | 60039132 | 32 | 螺栓 | Bolt |
2-109-16 | 16 | A210491000132 | 68 | 垫圈 | Washer 20GB1230 |
2-109-17 | 17 | 11841739 | 1 | 回转支承 | Bearing, swing |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-111-1 | 1 | 11539135 | 1 | 动臂大腔钢管 | Pipe, head end, boom cylinder |
2-111-2 | 2 | 11539237 | 1 | 动臂小腔钢管 | Pipe, rod end, boom cylinder |
2-111-3 | 3 | 11539353 | 1 | 压板 | Plate, pressure |
2-111-4 | 4 | B230103002320 | 1 | 胶管 | Hose |
2-111-5 | 5 | A210111000203 | 1 | 螺栓 | Bolt M12×35GB5783 10.9 |
2-111-6 | 6 | 24000639 | 3 | 垫圈12GB97.1 达克锈 | Washer |
2-111-7 | 7 | A210204000355 | 8 | 螺钉M10×40GB70.1 10.9级 | Screw M10×40GB70.1 10.9 |
2-111-8 | 8 | B229900006314 | 1 | 减速机总成 | Reducer GP |
2-111-9 | 9 | 60083336 | 1 | 胶管 | Hose |
2-111-10 | 10 | 11539375 | 1 | 钢管总成 | Pipe GP,steel |
2-111-11 | 11 | 11531616 | 1 | 钢管总成 | Pipe GP,steel |
2-111-12 | 12 | 60000846 | 1 | O形圈 | O-Ring |
2-111-13 | 13 | B230103002318 | 1 | 胶管 | Hose |
2-111-14 | 14 | 60041191 | 1 | 胶管 | Hose |
2-111-15 | 15 | 11538576 | 1 | 钢管总成 | Pipe GP,steel |
2-111-16 | 16 | 11538578 | 1 | 钢管总成 | Pipe GP,steel |
2-111-17 | 17 | B230103002316 | 1 | 胶管 | Hose |
2-111-18 | 18 | B230103002317 | 1 | 胶管 | Hose |
2-111-19 | 19 | 60318588 | 1 | 多路阀 | Multi-port valve |
2-111-20 | 20 | A210111000212 | 1 | 螺栓M16×35GB5783 10.9级 | Bolt M16×35GB5783 10.9 |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-113-21 | 21 | 13657741 | 1 | 回油管路 | oil return pipeline |
2-113-22 | 22 | 13665281 | 1 | 主阀架 | main valve frame |
2-113-23 | 23 | A210110000324 | 2 | 螺栓M16×65GB5782 10.9级 | Bolt |
2-113-24 | 24 | 60060553 | 3 | 垫圈16GB96.1 达克锈 | Washer 16GB96.1 |
2-113-25 | 25 | 60123319 | 1 | 柱塞泵 | Pump, plunger |
2-113-26 | 26 | A210204000300 | 4 | 螺钉M20×55GB70.1 10.9级 | Screw M20×55GB70.1 10.9 |
2-113-27 | 27 | A210491000132 | 15 | 垫圈 | Washer 20GB1230 |
2-113-28 | 28 | 60273783 | 1 | 胶管 | Resin tube |
2-113-29 | 29 | 60284989 | 1 | 胶管 | hose |
2-113-30 | 30 | 13623847 | 1 | 液压油箱总成 | hydraulic tank |
2-113-31 | 31 | A210204000198 | 9 | 螺钉M16×35GB70.1 10.9级 | Screw M16×35GB70.1 10.9 |
2-113-32 | 32 | A820101118172 | 12 | 垫片 | Gasket |
2-113-33 | 33 | A210491000118 | 6 | 垫圈 | Washer 16GB1230 |
2-113-34 | 34 | 60129702 | 1 | 呼吸阀 | Valve, breather |
2-113-35 | 35 | A210204000130 | 4 | 螺钉 | Screw M6×16GB70.1 |
2-113-36 | 36 | 24000632 | 4 | 垫圈6GB97.1 达克锈 | Washer |
2-113-37 | 37 | B230101000366 | 1 | O形圈 | O-ring 59.4×3.1JISB2401 |
2-113-38 | 38 | B230103001168 | 1 | 胶管 | Hose, rubber |
2-113-39 | 39 | B230101000356 | 4 | O形圈 | O-ring 23.7×3.5JISB2401 |
2-113-40 | 40 | A820205000187 | 2 | 管接头 | Connector |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-115-41 | 41 | 13623327 | 1 | 吸油钢管 | Oil suction steel tube |
2-115-42 | 42 | B230101000038 | 1 | O形圈 | O-ring |
2-115-43 | 43 | A210204000337 | 10 | 螺钉M12×30GB70.1 10.9级 | Screw M12×30GB70.110.9 |
2-115-44 | 44 | 11144202 | 1 | 支架 | Bracket |
2-115-45 | 45 | A210204000354 | 78 | 螺钉 M10×30GB70.1 10.9级 | Screw M10×30GB70.1 10.9 |
2-115-46 | 46 | 24000637 | 2 | 垫圈10GB97.1 达克锈 | Washer |
2-115-47 | 47 | 11160698 | 2 | U型螺栓 | U-bolt |
2-115-48 | 48 | A210307000017 | 4 | 螺母 | Nut M10GB6170 |
2-115-49 | 49 | 60167468 | 1 | 胶管 | Hose |
2-115-50 | 50 | 60167467 | 1 | 胶管 | Hose |
2-115-51 | 51 | 60078309 | 1 | 胶管 | Hose |
2-115-52 | 52 | 60065987 | 1 | 胶管 | Hose |
2-115-53 | 53 | 11654944 | 2 | 压板 | Plate, pressure |
2-115-54 | 54 | A820606010360 | 12 | 衬垫 | Gasket |
2-115-55 | 55 | A810406012423 | 2 | 上板 | Plate, upper |
2-115-56 | 56 | A810406012424 | 2 | 下板 | Plate, lower |
2-115-57 | 57 | A210204000357 | 4 | 螺钉M10×60GB70.1 10.9级 | Screw |
2-115-58 | 58 | B230103002294 | 4 | 胶管 | Hose |
2-115-59 | 59 | A210111000062 | 11 | 螺栓M20×60GB5783 10.9级 | BoltM20×60GB5783 10.9 |
2-115-60 | 60 | 11539392 | 1 | U型螺栓 | U-bolt |
识别码 IC | 序号 INDEX | 零件代码 PART NUMBER | 数量 QTY | 名称 PART NAME | |
2-117-61 | 61 | A210307000012 | 2 | 螺母 | Nut M8GB6170 |
2-117-62 | 62 | 11539370 | 1 | 夹板 | Clamp |
2-117-63 | 63 | 60250343 | 4 | T型抱箍φ104.8- φ112.7 带弹簧 | T-type anchor ear |
2-117-64 | 64 | 13623276 | 1 | 吸油胶管 | suction hose SY215C9M3K.1.2-1D |
2-117-65 | 65 | A210204000215 | 16 | 螺钉M10×35GB70.1 10.9级 | Screw |
2-117-66 | 66 | B210780000696 | 8 | 对开法兰 | Flange, split |
2-117-67 | 67 | B210780000244 | 32 | 对开法兰 | Flange, Split |
2-117-68 | 68 | A820205002474 | 2 | 接头 | Connector |
2-117-69 | 69 | 60083322 | 1 | 线夹 | Wire clip |
2-117-70 | 70 | A210111000199 | 1 | 螺栓M12×20GB5783 10.9级 | Bolt M12×20GB5783 10.9 |
2-117-71 | 71 | 10192981 | 1 | 放油软管 | Hose, oil outlet |
2-117-72 | 72 | A229900001345 | 1 | 软管环箍 | Clamp, hose |
2-117-73 | 73 | B220401000916 | 1 | 放油阀 | Valve AS, shut off, engine oil |
2-117-74 | 74 | 60006360 | 1 | 铜垫圈 | Washer, copper |
2-117-75 | 75 | 10137010 | 1 | 接头 | Connector |
2-117-76 | 76 | B210780001426 | 1 | 管接头 | Connector |
2-117-77 | 77 | B210780000024 | 1 | 直角组合接头 | Elbow |
2-117-78 | 78 | A820205002283 | 1 | 接头 | Connector |
2-117-79 | 79 | A210204000462 | 8 | 螺钉M12×45GB70.1 10.9级 | Screw M12×45GB70.1 10.9 |
2-117-80 | 80 | B210780000004 | 4 | 对开法兰 | Flange, split |
