SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 28
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-259-21 |
21 |
B230199000036 |
1 |
曲柄后油封 |
oil seal |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

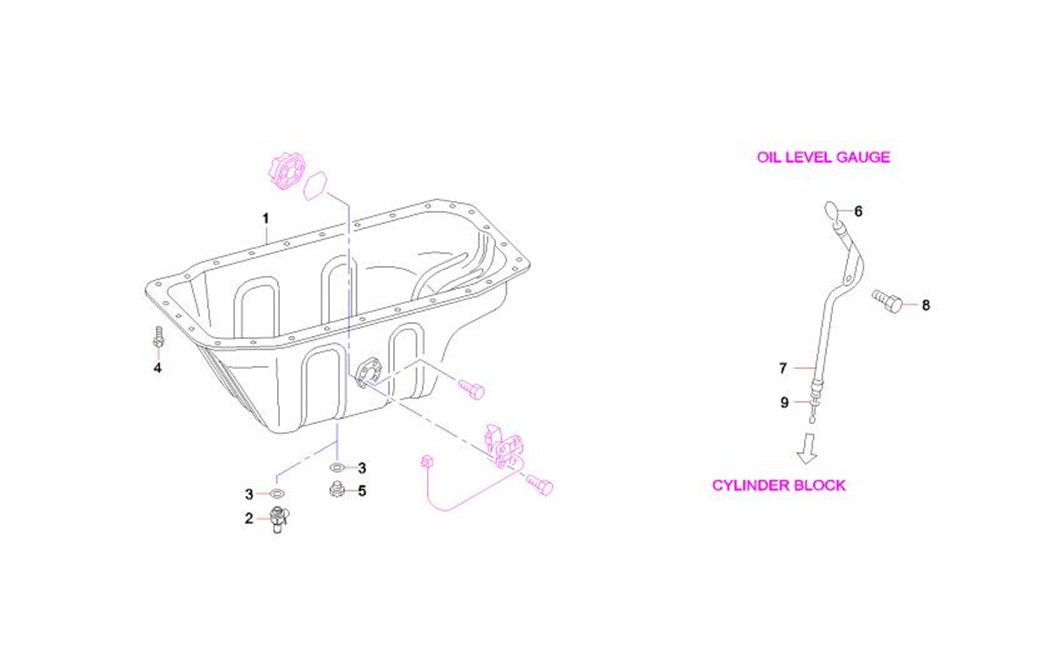

2-261-1 |
1 |
60289072 |
1 |
油底壳 |
OIL RAN,ENG |
2-261-2 |
2 |
B220401000916 |
1 |
放油阀 |
Valve AS, shut off, engine oil |
2-261-3 |
3 |
60289075 |
18 |
垫片 |
GASKET,ENG OIL PAN DRAIN |
2-261-4 |
4 |
B229900005079 |
27 |
油底壳螺栓 带法兰 |
Bolt |
2-261-5 |
5 |
60289080 |
1 |
堵头 |
PLUG,ENG OIL PAN |
2-261-6 |
6 |
60289081 |
1 |
机油尺 |
GAUGE,ENG OIL LEVEL |
2-261-7 |
7 |
60289083 |
1 |
管 |
GUIDE,ENG OIL LEVEL GAUGE |
2-261-8 |
8 |
B229900004989 |
1 |
螺栓 带法兰 |
Bolt |
2-261-9 |
9 |
60289084 |
1 |
O形圈 |
O-RING,ENG OIL FILLER |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

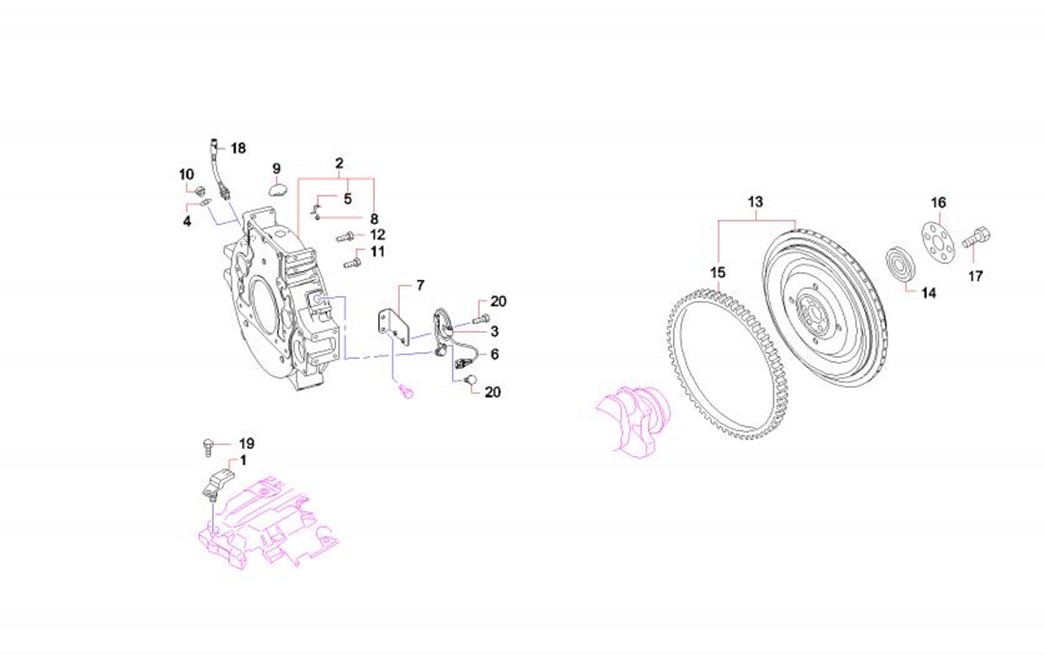

2-263-1 |
1 |
60289085 |
1 |
传感器 |
SENSOR,ROCKER COVER ENG |
2-263-2 |
2 |
60289086 |
1 |
飞轮壳总成 |
HOUSING ASSY,FLYWHEEL |
2-263-3 |
3 |
60289087 |
2 |
线夹 |
CLIP,FLYWHEEL HOUSING |
2-263-4 |
4 |
60289088 |
1 |
垫圈 |
GAKSET,FLYWHEEL HOUSING |
2-263-5 |
5 |
60289089 |
1 |
支架 |
POINTER,FLYWHEEL HOUSING |
2-263-6 |
6 |
60289090 |
1 |
传感器 |
SENSOR,FLYWHEEL HOUSING |
2-263-7 |
7 |
60289091 |
1 |
支架 |
BRACKET,FLYWHEEL HOUSING |
2-263-8 |
8 |
B229900004791 |
1 |
螺钉 |
Bolt |
2-263-9 |
9 |
60289093 |
1 |
堵头 |
PLUG,FLYWHEEL HOUSING |
2-263-10 |
10 |
60289094 |
1 |
堵头 |
PLUG,FLYWHEEL HOUSING |
2-263-11 |
11 |
60289095 |
10 |
螺栓 |
BOLT,FLYWHEEL HOUSING |
2-263-12 |
12 |
60076702 |
2 |
螺栓 |
Bolt |
2-263-13 |
13 |
60289096 |
1 |
飞轮总成 |
FLYWHEEL ASSY |
2-263-14 |
14 |
60289098 |
1 |
环 |
BEARING,FLYWHEEL DRIVE |
2-263-15 |
15 |
60289099 |
1 |
齿圈 |
RING GEAR,FLYWHEEL |
2-263-16 |
16 |
60289100 |
1 |
垫片 |
WASHER,FLYWHEEL |
2-263-17 |
17 |
60289102 |
6 |
螺栓 |
BOLT,FLYWHEEL |
2-263-18 |
18 |
60289103 |
1 |
传感器 |
SENSOR,ENG SPEED |
2-263-19 |
19 |
60076665 |
1 |
螺栓 |
Bolt |
2-263-20 |
20 |
B229900004968 |
3 |
螺栓 带法兰 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

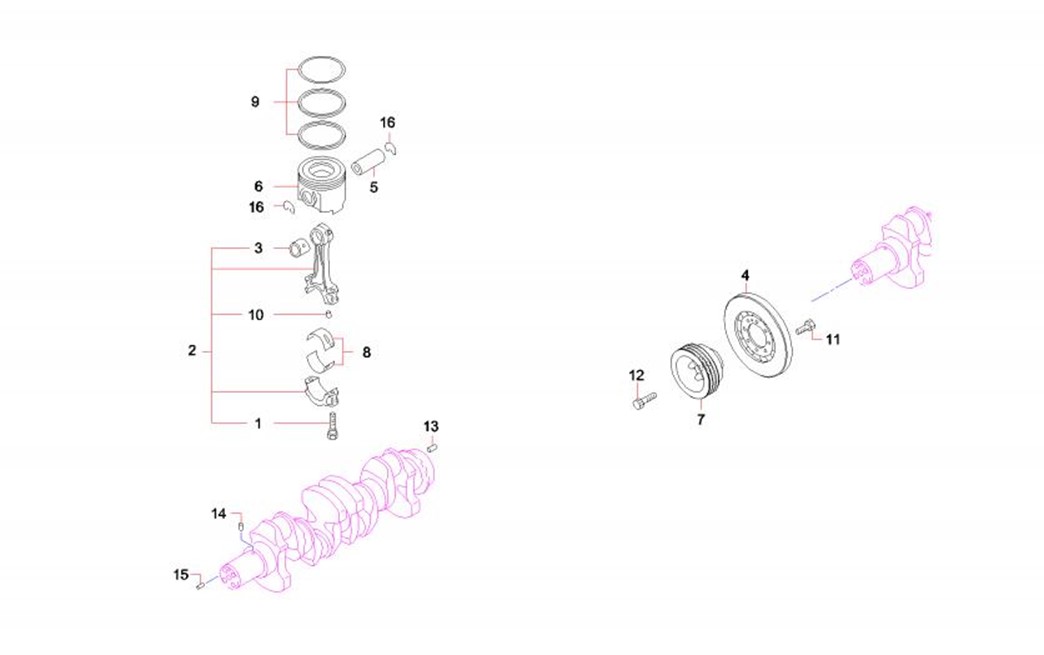

2-265-1 |
1 |
60289104 |
8 |
螺栓 |
BOLT,CONNROD |
2-265-2 |
2 |
60289105 |
4 |
连杆 |
CONNECTING ROD |
2-265-3 |
3 |
60289111 |
4 |
轴套 |
BUSHING,CONNROD |
2-265-4 |
4 |
60289112 |
1 |
盘 |
DAMPER,CRANKSHAFT |
2-265-5 |
5 |
60289113 |
4 |
活塞销 |
PIN,PISTON |
2-265-6 |
6 |
60289114 |
4 |
活塞 |
PISTON |
2-265-7 |
7 |
60289116 |
1 |
皮带轮 |
PULLEY,CRANKSHAFT |
2-265-8 |
8 |
60289118 |
1 |
轴瓦 |
BEARING SET,CONNROD |
2-265-9 |
9 |
60289123 |
1 |
活塞环 |
RING SET,PISTON |
2-265-10 |
10 |
B229900004779 |
8 |
连杆销 |
Dowel, connecting rod |
2-265-11 |
11 |
60289125 |
8 |
螺栓 |
BOLT,TORSIONAL DAMPER |
2-265-12 |
12 |
60289126 |
4 |
螺栓 |
BOLT,CRANKSHAFT PULLEY |
2-265-13 |
13 |
B229900005047 |
1 |
曲轴销 |
Dowel, Crankshaft |
2-265-14 |
14 |
60076747 |
1 |
曲轴销 |
Dowel (Crankshaft) |
2-265-15 |
15 |
60076762 |
1 |
销 |
Dowel |
2-265-16 |
16 |
60289128 |
8 |
挡圈 |
SNAP RING,PISTON |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

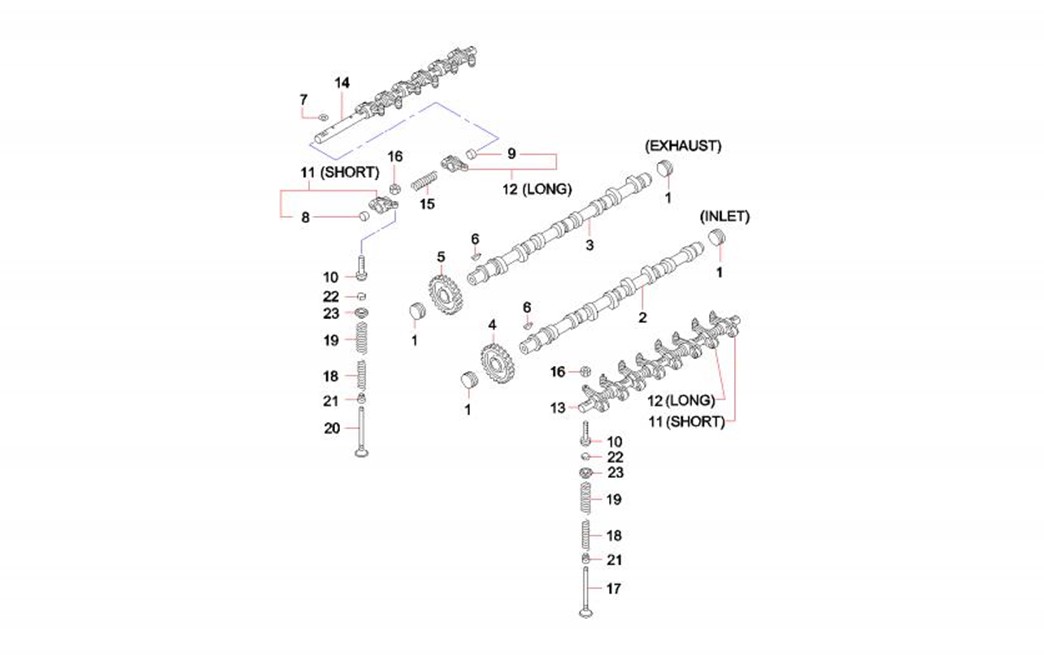

2-267-1 |
1 |
60289129 |
4 |
油封 |
SEAL,CYLINDER HEAD |
2-267-2 |
2 |
60289130 |
1 |
进气凸轮 |
CAMSHAFT,INLET |
2-267-3 |
3 |
60289131 |
1 |
排气凸轮 |
CAMSHAFT,EXHAUST |
2-267-4 |
4 |
60289132 |
1 |
齿轮 |
GEAR,CAMSHAFT |
2-267-5 |
5 |
60289133 |
1 |
齿轮 |
GEAR,CAMSHAFT |
2-267-6 |
6 |
60289134 |
2 |
键 |
KEY,CAMSHAFT |
2-267-7 |
7 |
60289135 |
10 |
垫圈 |
WASHER,VALVE GEAR TRAIN |
2-267-8 |
8 |
60289136 |
8 |
套 |
BUSHING,VALVE GEAR TRAIN |
2-267-9 |
9 |
60289137 |
8 |
套 |
BUSHING,VALVE GEAR TRAIN |
2-267-10 |
10 |
60289138 |
16 |
调节杆 |
ADJUSTER,ROCKER ARM LASH |
2-267-11 |
11 |
60289139 |
8 |
摇臂 |
ROCDER ARM,INLET & |
2-267-12 |
12 |
60289140 |
8 |
摇臂 |
ROCDER ARM,INLET & |
2-267-13 |
13 |
60289141 |
1 |
摇臂轴 |
SHAFT,INLET VALVE ROCKER |
2-267-14 |
14 |
60289142 |
1 |
摇臂轴 |
SHAFT,INLET VALVE ROCKER |
2-267-15 |
15 |
60289143 |
8 |
弹簧 |
SPRING,ROCKER SHAFT |
2-267-16 |
16 |
60289144 |
16 |
螺母 |
NUT,ROCKER ARM ADJUSTING |
2-267-17 |
17 |
60289145 |
8 |
进气门 |
VALVE,INLET |
2-267-18 |
18 |
60289146 |
16 |
弹簧 |
SPRING,VALVE INR |
2-267-19 |
19 |
60289147 |
16 |
弹簧 |
SPRING,VALVE,OTR |
2-267-20 |
20 |
60289148 |
8 |
排气门 |
VALVE,EXHAUST |
