SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 29
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-269-21 |
21 |
60289149 |
16 |
油封 |
SEAL,VALVE STEM |
2-269-22 |
22 |
60289150 |
32 |
锁片 |
LOCK,VALVE SPRING RETAINER |
2-269-23 |
23 |
60289151 |
16 |
弹簧盘 |
RETANER,POWERTRAD VALVE |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

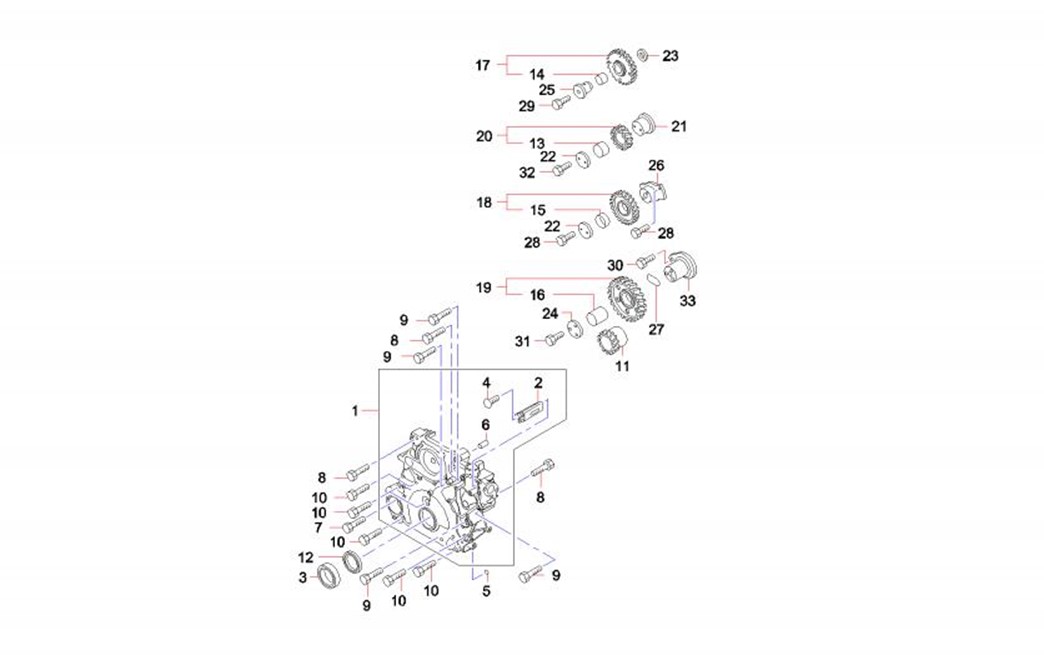

2-271-1 |
1 |
60289152 |
1 |
齿轮箱总成 |
CASE ASSY,TIMING GEAR |
2-271-2 |
2 |
60289154 |
1 |
板 |
PLATE,TIMING GEAR CASE |
2-271-3 |
3 |
60289155 |
1 |
油封 |
OIL SEAL,TIMING GEAR CASE |
2-271-4 |
4 |
60289013 |
2 |
螺钉 |
SCREW,ENG BREATHER |
2-271-5 |
5 |
60289156 |
1 |
O形圈 |
O-RING,TIMING GEAR CASE |
2-271-6 |
6 |
60289157 |
2 |
销 |
PIN,TIMING POWER TRAIN CASE |
2-271-7 |
7 |
B229900004974 |
1 |
螺栓 带法兰 |
Bolt |
2-271-8 |
8 |
B229900004976 |
3 |
螺栓 带法兰 |
Bolt |
2-271-9 |
9 |
60289158 |
4 |
螺栓 |
BOLT,TIMING GEAR CASE |
2-271-10 |
10 |
60289017 |
8 |
螺栓 |
BOLT,ENG BREATHER |
2-271-11 |
11 |
60289159 |
1 |
齿轮 |
GEAR,CRANKSHAFT |
2-271-12 |
12 |
60289160 |
1 |
油封 |
OIL SLINGER,CRANKSHAFT,FR |
2-271-13 |
13 |
60289161 |
1 |
轴套 |
BUSHING,TIMING GEAR TRAIN |
2-271-14 |
14 |
60289162 |
1 |
轴套 |
BUSHING,TIMING GEAR TRAIN |
2-271-15 |
15 |
60289163 |
1 |
轴套 |
BUSHING,TIMING GEAR TRAIN |
2-271-16 |
16 |
60289164 |
1 |
轴套 |
BUSHING,TIMING GEAR TRAIN |
2-271-17 |
17 |
60289165 |
1 |
齿轮总成 |
GEAR ASSY,CAM IDLER |
2-271-18 |
18 |
60289166 |
1 |
齿轮总成 |
GEAR ASSY,CAM IDLER 2ND |
2-271-19 |
19 |
60289167 |
1 |
齿轮总成 |
GEAR ASSY,INJECTION PUMP |
2-271-20 |
20 |
60289168 |
1 |
齿轮总成 |
GEAR ASSY,CAM IDLER 3RD |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-273-21 |
21 |
60289169 |
1 |
轴 |
SHAFT,CAM IDLER 3RD GEAR |
2-273-22 |
22 |
60289170 |
2 |
板 |
PLATE,CAM IDLER GEAR |
2-273-23 |
23 |
60289171 |
1 |
板 |
PLATE,CAM IDLER GEAR |
2-273-24 |
24 |
60289172 |
1 |
板 |
PLATE,INJECTION PUMP IDLER |
2-273-25 |
25 |
60289173 |
1 |
轴 |
SHAFT,CAM IDLER GEAR |
2-273-26 |
26 |
60289174 |
1 |
轴 |
SHAFT,CAM IDLER 2ND GEAR |
2-273-27 |
27 |
60289175 |
1 |
O形圈 |
O-RING,TIMING GEAR TRAIN |
2-273-28 |
28 |
60289176 |
4 |
螺栓 |
BOLT,TIMING GEAR TRAIN |
2-273-29 |
29 |
60289177 |
1 |
螺栓 |
BOLT,TIMING GEAR TRAIN |
2-273-30 |
30 |
B229900004990 |
1 |
螺栓 带法兰 |
Bolt |
2-273-31 |
31 |
B229900004993 |
3 |
螺栓 带法兰 |
Bolt |
2-273-32 |
32 |
60289178 |
2 |
螺栓 |
BOLT,TIMING GEAR TRAIN |
2-273-33 |
33 |
60289179 |
1 |
轴 |
SHAFT,INJECTION PUMP IDLER |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

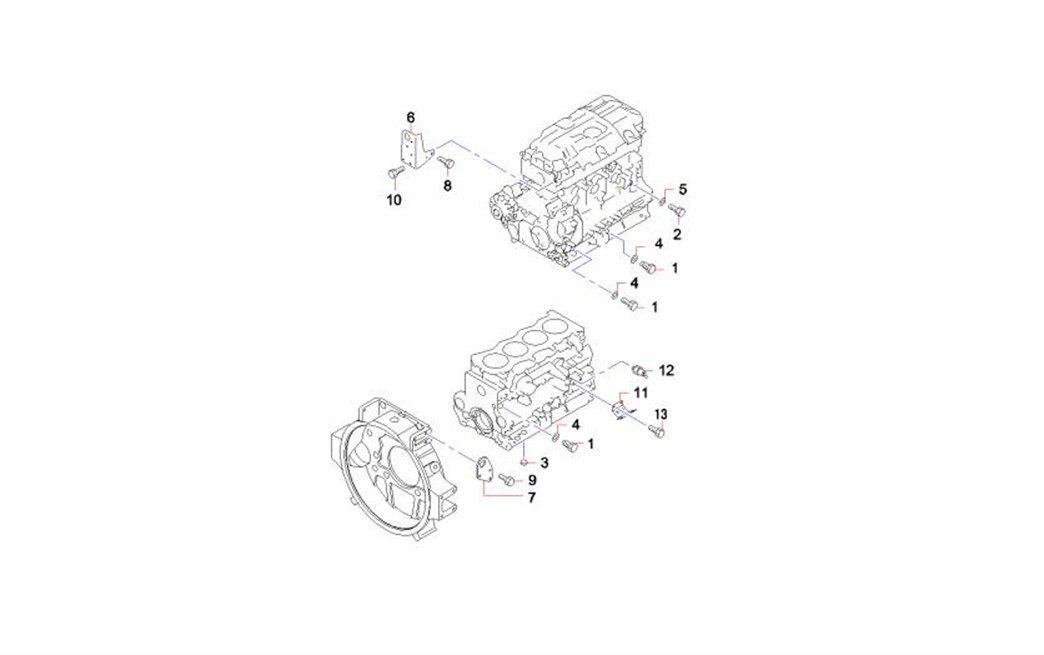

2-275-1 |
1 |
60289180 |
3 |
螺钉 |
SET SCREW,CYLINDER BLOCK |
2-275-2 |
2 |
60289181 |
1 |
堵头 |
PLUG,CYLINDER BLOCK |
2-275-3 |
3 |
60289037 |
1 |
盖 |
CAP,CYLINDER HEAD |
2-275-4 |
4 |
60289182 |
3 |
垫片 |
GASEET,CYLINDER BLOCK |
2-275-5 |
5 |
60289183 |
1 |
垫片 |
GASEET,CYLINDER BLOCK |
2-275-6 |
6 |
60289184 |
1 |
吊耳 |
ENGINE HANGER |
2-275-7 |
7 |
60289185 |
2 |
吊耳 |
ENGINE HANGER |
2-275-8 |
8 |
60289186 |
1 |
螺栓 |
BOLT,ENG HANGER |
2-275-9 |
9 |
60289187 |
6 |
螺栓 |
BOLT,ENG HANGER |
2-275-10 |
10 |
60214555 |
2 |
螺栓(带法兰) |
Bolt |
2-275-11 |
11 |
60289188 |
1 |
支架 |
BRACKET |
2-275-12 |
12 |
60289189 |
1 |
开关 |
SWITCH,ENG OIL PRESSURE |
2-275-13 |
13 |
B229900004989 |
2 |
螺栓 带法兰 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

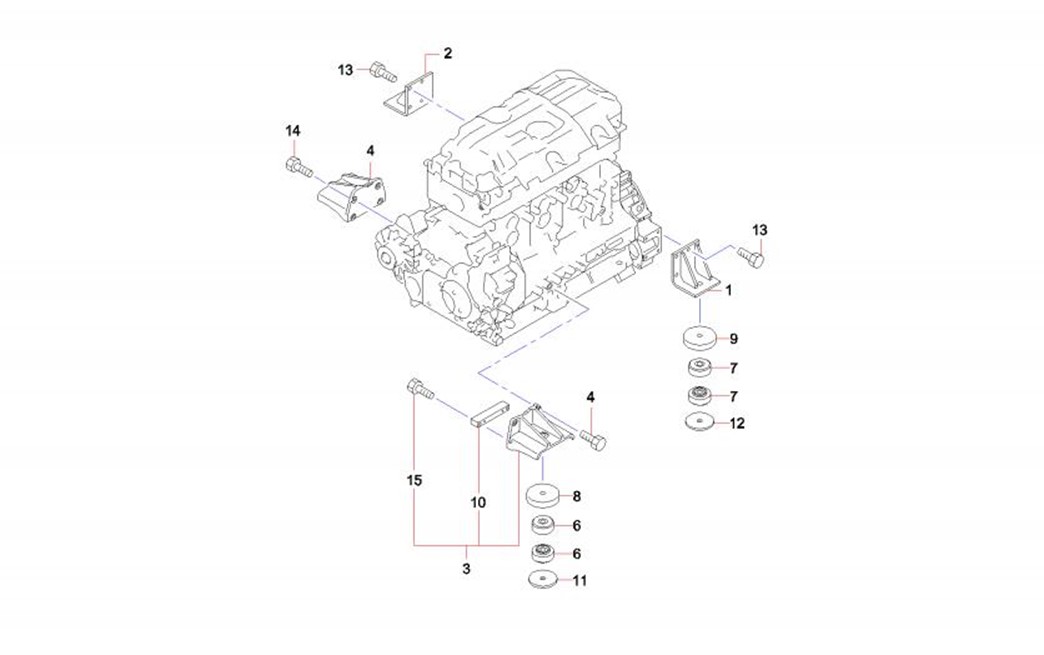

2-277-1 |
1 |
60281602 |
1 |
左后支架 |
Left(b) bracket |
2-277-2 |
2 |
60281601 |
1 |
右后支架 |
Right(b) bracket |
2-277-3 |
3 |
60290003 |
1 |
支架 |
BRACKET,CYLINDER BLOCK |
2-277-4 |
4 |
60290004 |
1 |
支架 |
BRACKET,CYLINDER BLOCK |
2-277-6 |
6 |
60290006 |
4 |
胶垫 |
CUSHION,ENG FR MOUNTING |
2-277-7 |
7 |
B229900002474 |
4 |
小减震垫 |
Isolator, engine |
2-277-8 |
8 |
B229900002476 |
2 |
小碗垫 |
Cover |
2-277-9 |
9 |
B229900002476 |
2 |
小碗垫 |
Cover |
2-277-10 |
10 |
60290007 |
1 |
垫圈 |
SPACER,ENG MOUNTING |
2-277-11 |
11 |
B229900002478 |
2 |
小座垫 |
Washer |
2-277-12 |
12 |
B229900002478 |
2 |
小座垫 |
Washer |
2-277-13 |
13 |
60076690 |
8 |
螺栓 |
Bolt |
2-277-14 |
14 |
60076698 |
4 |
螺栓 |
Bolt |
2-277-15 |
15 |
60290008 |
2 |
螺栓 |
BOLT,ENG MOUNTING |
