SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 30
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-279-3 |
3 |
60290003 |
1 |
支架 |
BRACKET,CYLINDER BLOCK |
2-279-4 |
4 |
60290004 |
1 |
支架 |
BRACKET,CYLINDER BLOCK |
2-279-5 |
5 |
60290005 |
2 |
胶垫 |
CUSHION,ENG MOUNTING |
2-279-14 |
14 |
60076698 |
4 |
螺栓 |
Bolt |
2-279-16 |
16 |
60076364 |
2 |
垫圈 |
Washer |
2-279-17 |
17 |
60290009 |
2 |
螺母 |
NUT,ENG FR MOUNTING |

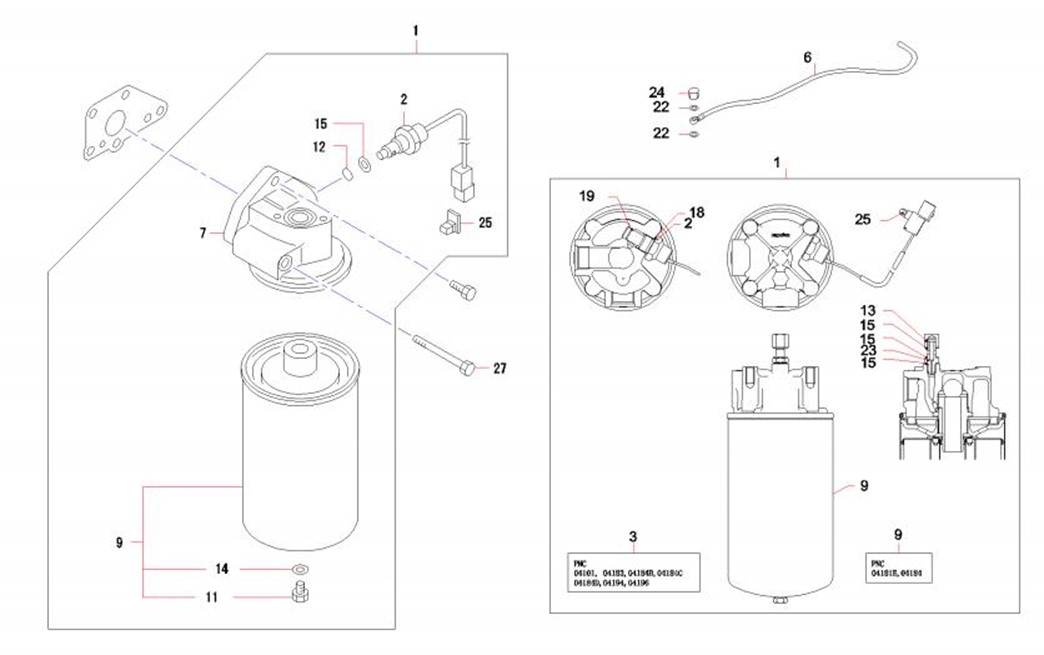

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-281-1 |
1 |
60290014 |
1 |
油滤端盖总成 |
OIL FILTER & HEAD ASSY |
2-281-2 |
2 |
60290015 |
1 |
开关 |
SWITCH,OIL FILTER BY-PASS |
2-281-3 |
3 |
60290016 |
1 |
支架 |
BRACKET,OIL FILTER |
2-281-6 |
6 |
60290017 |
1 |
油管 |
HOSE,BY-PASS OIL FILTER |
2-281-7 |
7 |
60290018 |
1 |
油滤端盖 |
HEAD ASSY,OIL FILTER |
2-281-9 |
9 |
B222100000386 |
1 |
机油滤清器 |
Filter, Oil |
2-281-11 |
11 |
60008355 |
1 |
堵头 |
Plug |
2-281-12 |
12 |
60008372 |
1 |
O形圈 |
O-ring |
2-281-13 |
13 |
60008363 |
1 |
螺母 |
Nut |
2-281-14 |
14 |
60289397 |
1 |
垫片 |
Gasket,fuel filter |
2-281-15 |
15 |
60289182 |
3 |
垫片 |
GASEET,CYLINDER BLOCK |
2-281-18 |
18 |
60008352 |
1 |
垫圈 |
Washer |
2-281-19 |
19 |
60008372 |
1 |
O形圈 |
O-ring |
2-281-22 |
22 |
60076348 |
2 |
垫片 |
Shim |
2-281-23 |
23 |
60113863 |
1 |
机油滤清器接头 |
Connector |
2-281-24 |
24 |
60008363 |
1 |
螺母 |
Nut |
2-281-25 |
25 |
60290020 |
1 |
线夹 |
CLIP,OIL FILTER |
2-281-27 |
27 |
60076707 |
1 |
螺栓 |
Bolt |

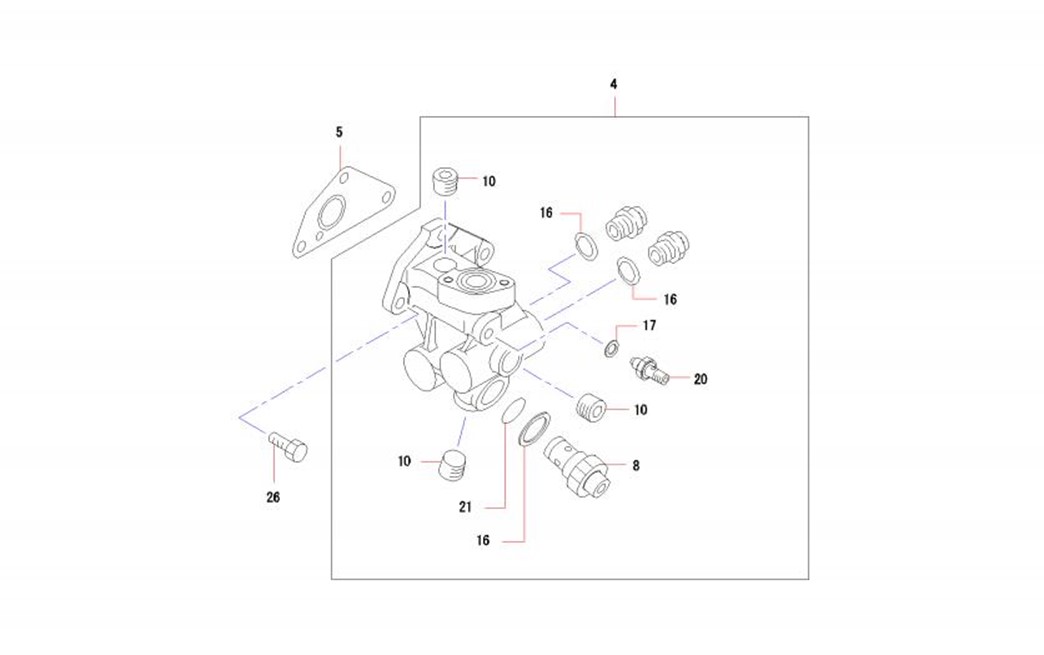

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-283-4 |
4 |
60289195 |
1 |
机油滤接头 |
ADAPTER,OIL FILTER |
2-283-5 |
5 |
60289196 |
1 |
垫片 |
GASKET,OIL FILTER HEAD |
2-283-8 |
8 |
60076229 |
1 |
油压调节阀 |
Valve, Regulating (Oil Pressure) |
2-283-10 |
10 |
60290019 |
3 |
堵头 |
PLUG,OIL FILTER INR |
2-283-16 |
16 |
60289353 |
1 |
垫片 |
Gasket,ENG oil Line |
2-283-17 |
17 |
60076348 |
1 |
垫片 |
Shim |
2-283-20 |
20 |
60113863 |
1 |
机油滤清器接头 |
Connector |
2-283-21 |
21 |
60289346 |
1 |
O型圈 |
O-Ring,ENG oil LINE |
2-283-26 |
26 |
60076698 |
3 |
螺栓 |
Bolt |

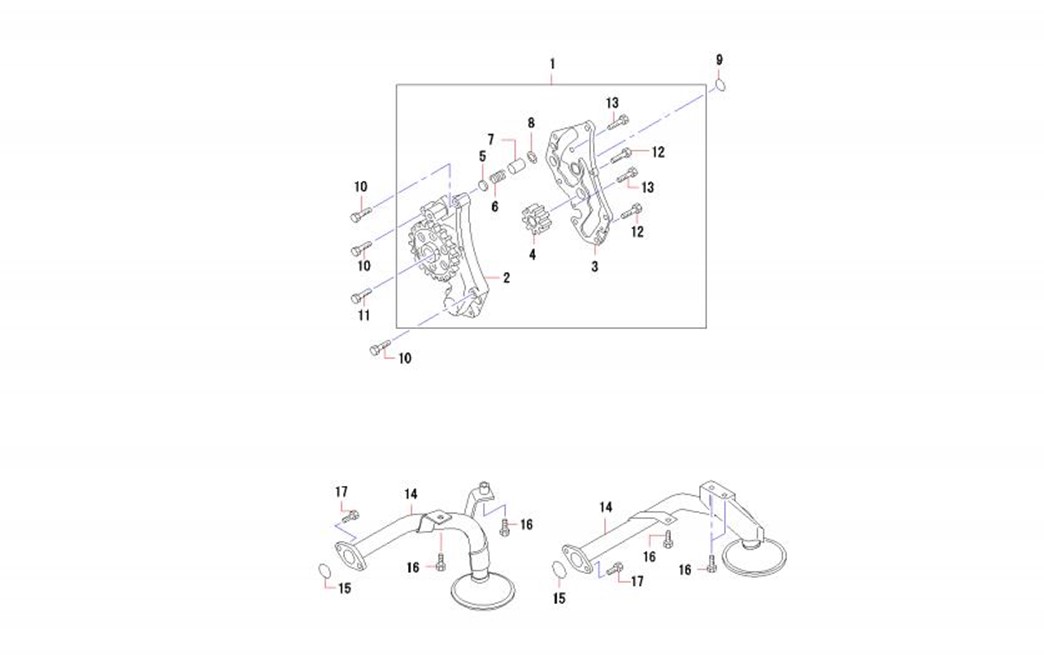

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-285-1 |
1 |
60289190 |
1 |
机油泵总成 |
OIL PUMP ASSY,ENG |
2-285-2 |
2 |
60290021 |
1 |
机油泵齿轮组件 |
GEAR & CASE KIT,ENG OIL |
2-285-3 |
3 |
60290022 |
1 |
端盖 |
COVER,ENG OIL PUMP |
2-285-4 |
4 |
60290023 |
1 |
齿轮 |
GEAR,ENG OIL PUMP DRIVEN |
2-285-5 |
5 |
B220401001130 |
1 |
减压阀座 |
Base, Pressure reducing Valve |
2-285-6 |
6 |
60290024 |
1 |
弹簧 |
SPRING,ENG OIL PUMP RELIEF |
2-285-7 |
7 |
B220401001129 |
1 |
减压阀 |
Valve, Pressure reducing |
2-285-8 |
8 |
60290025 |
1 |
弹簧挡圈 |
SNAP RING,ENG OIL PUMP INR |
2-285-9 |
9 |
60289194 |
1 |
O形圈 |
O-RING,ENG OIL PUMP |
2-285-10 |
10 |
B229900004982 |
3 |
螺栓 带法兰 |
Bolt |
2-285-11 |
11 |
60290026 |
1 |
螺栓 |
BOLT,ENG OIL PUMP |
2-285-12 |
12 |
60290027 |
2 |
螺栓 |
BOLT,ENG OIL PUMP INR |
2-285-13 |
13 |
60290028 |
2 |
螺栓 |
BOLT,ENG OIL PUMP INR |
2-285-14 |
14 |
60289191 |
1 |
集滤器 |
STRAINER,ENG OIL PAN |
2-285-15 |
15 |
60289193 |
1 |
O形圈 |
O-RING,OILSTRAINER |
2-285-16 |
16 |
60289207 |
3 |
螺栓 |
Bolt inlet manifold No.1 |
2-285-17 |
17 |
60289268 |
2 |
螺栓 |
Bolt EGR equip |

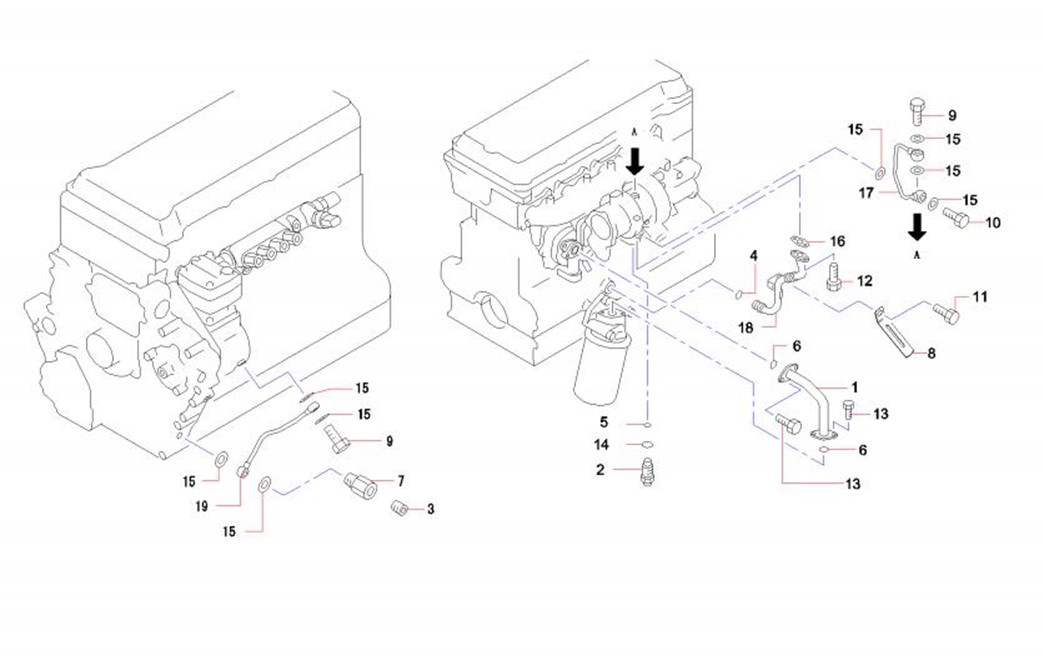

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-287-1 |
1 |
60289343 |
1 |
机油旁通阀进油管 |
Tube,by-pass oil felter feed |
2-287-2 |
2 |
60289344 |
1 |
机油压力调节阀 |
Valve,Eng oil pressure regulating |
2-287-3 |
3 |
60289033 |
1 |
堵头 |
PLUG,CYLINDER HEAD |
2-287-4 |
4 |
60289345 |
1 |
O型圈 |
O-Ring,ENG oil LINE |
2-287-5 |
5 |
60289346 |
1 |
O型圈 |
O-Ring,ENG oil LINE |
2-287-6 |
6 |
60289347 |
1 |
O型圈 |
O-Ring,ENG oil LINE |
2-287-7 |
7 |
60289348 |
1 |
接头 |
Joint,ENG oil LINE |
2-287-8 |
8 |
60289349 |
1 |
固定夹 |
Clamp,ENG oil LINE |
2-287-9 |
9 |
60289350 |
2 |
吊环螺栓 |
Eyebolt,ENG oil LINE |
2-287-10 |
10 |
60289351 |
1 |
吊环螺栓 |
Eyebolt,ENG oil LINE |
2-287-11 |
11 |
60290029 |
1 |
螺栓 |
BOLT,ENG OIL LINE |
2-287-12 |
12 |
60289352 |
1 |
螺栓 |
Bolt,ENG oil LINE |
2-287-13 |
13 |
60290030 |
4 |
螺栓 |
BOLT,ENG OIL LINE |
2-287-14 |
14 |
60289353 |
1 |
垫片 |
Gasket,ENG oil Line |
2-287-15 |
15 |
60289182 |
8 |
垫片 |
GASEET,CYLINDER BLOCK |
2-287-16 |
16 |
60289354 |
1 |
垫片 |
Gasket,T/C oil return tube |
2-287-17 |
17 |
60289355 |
1 |
机油管 |
Tube,T/C oil feed |
2-287-18 |
18 |
60289356 |
1 |
回油管 |
Tube,T/C oil return |
2-287-19 |
19 |
60289357 |
1 |
机油管 |
Tube,air compressor oil feed |
