SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 33
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-309-1 |
1 |
60289476 |
1 |
法兰 |
Flange,water pump pulley drive |
2-309-2 |
2 |
60289490 |
1 |
止动环 |
Snap ring,water pump inr |
2-309-3 |
3 |
60289485 |
1 |
盖 |
Cover,water pump dust |
2-309-4 |
4 |
60289474 |
1 |
支座 |
Braring,water pump |
2-309-5 |
5 |
60290075 |
1 |
定位片 |
SPACER,WATER PUMP INR |
2-309-6 |
6 |
60289473 |
1 |
支座 |
Braring,water pump |
2-309-7 |
7 |
60289484 |
1 |
轴 |
Shaft,water pump |
2-309-8 |
8 |
60289477 |
1 |
帽 |
Cap,water pump |
2-309-9 |
9 |
60289488 |
1 |
螺栓 |
Bolt,water pump |
2-309-10 |
10 |
60289487 |
1 |
螺栓 |
Bolt,water pump |
2-309-11 |
11 |
B229900004974 |
2 |
螺栓 带法兰 |
Bolt |
2-309-12 |
12 |
60289472 |
1 |
水泵总成 |
Water pump assy |
2-309-13 |
13 |
60290076 |
1 |
堵头 |
PLUG,WATER PUMP INR |
2-309-14 |
14 |
60289480 |
1 |
叶轮 |
Impeller,water pump |
2-309-15 |
15 |
B229900003886 |
1 |
水封 |
Seal, Water |
2-309-16 |
16 |
60289478 |
1 |
垫片 |
Gasket,water pump |
2-309-17 |
17 |
60289491 |
1 |
管子 |
Pipe,water pump water by-pass |
2-309-18 |
18 |
60247021 |
1 |
堵头 |
DRAIN PLUG |
2-309-20 |
20 |
60289487 |
1 |
螺栓 |
Bolt,water pump |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

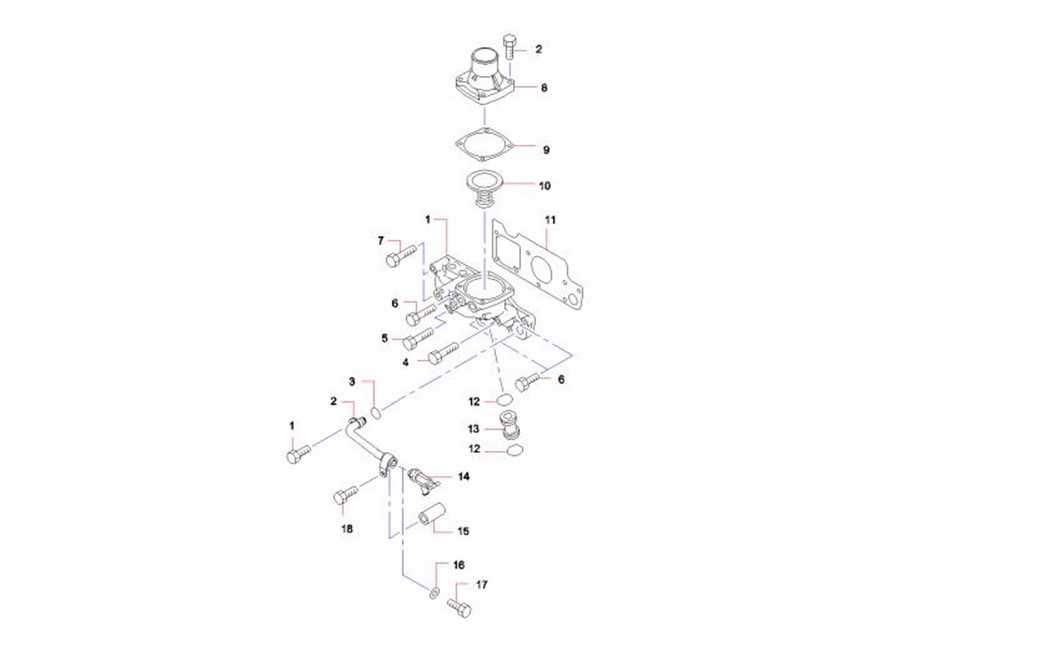

2-311-1 |
1 |
60289504 |
1 |
螺栓 |
Bolt,thermostat |
2-311-2 |
2 |
60289520 |
2 |
管子 |
Pipe,heater water |
2-311-3 |
3 |
60289492 |
1 |
O型圈 |
O-ring,water heater |
2-311-4 |
4 |
60289017 |
2 |
螺栓 |
BOLT,ENG BREATHER |
2-311-5 |
5 |
B229900004974 |
1 |
螺栓 带法兰 |
Bolt |
2-311-6 |
6 |
B229900004973 |
2 |
螺栓 带法兰 |
Bolt |
2-311-7 |
7 |
60289494 |
1 |
接水杯 |
Case,thermostat |
2-311-8 |
8 |
60289496 |
1 |
盖 |
Cover,thermostat case |
2-311-9 |
9 |
60289088 |
1 |
垫圈 |
GAKSET,FLYWHEEL HOUSING |
2-311-10 |
10 |
60289498 |
1 |
恒温器 |
Thermostat |
2-311-11 |
11 |
60289497 |
1 |
垫片 |
Gasket,thermostat case to cylinder |
2-311-12 |
12 |
60289516 |
2 |
O型圈 |
O-ring,Cooling water line |
2-311-13 |
13 |
60289500 |
1 |
管子 |
Pipe,thermostat water by-pass |
2-311-14 |
14 |
60289495 |
1 |
节气门 |
Cock,thermostat case to heater |
2-311-15 |
15 |
60289018 |
1 |
管 |
SPACER,ENG BREATHER |
2-311-16 |
16 |
60289088 |
1 |
垫圈 |
GAKSET,FLYWHEEL HOUSING |
2-311-17 |
17 |
60289094 |
1 |
堵头 |
PLUG,FLYWHEEL HOUSING |
2-311-18 |
18 |
60289506 |
1 |
螺栓 |
Bolt,thermostat |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

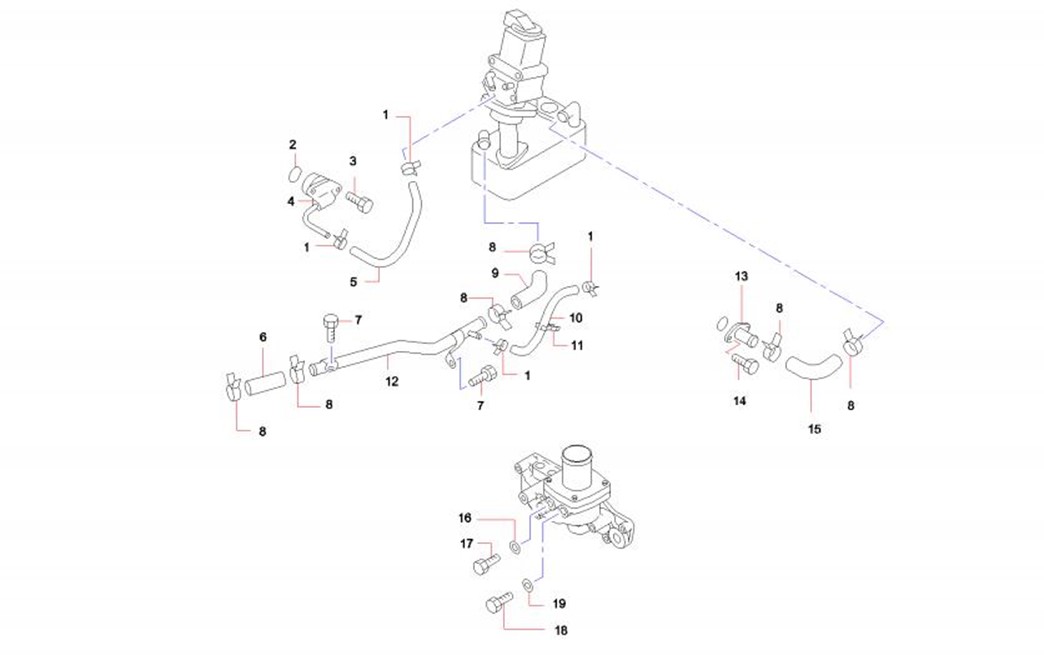

2-313-1 |
1 |
60289513 |
4 |
管夹 |
Clip,Cooling water line |
2-313-2 |
2 |
60289517 |
1 |
O型圈 |
O-ring,Cooling water line |
2-313-3 |
3 |
B229900004971 |
1 |
螺栓 带法兰 |
Bolt |
2-313-4 |
4 |
60289502 |
1 |
管子 |
Pipe,Cooling water outlet |
2-313-5 |
5 |
60289512 |
1 |
软管 |
Hose,Cooling water line |
2-313-6 |
6 |
60289509 |
1 |
软管 |
Hose,Cooling water line |
2-313-7 |
7 |
B229900004969 |
2 |
螺栓 带法兰 |
Bolt |
2-313-8 |
8 |
60289514 |
6 |
管夹 |
Clip,Cooling water line |
2-313-9 |
9 |
60289508 |
1 |
软管 |
Hose,Cooling water line |
2-313-10 |
10 |
60289511 |
1 |
软管 |
Hose,Cooling water line |
2-313-11 |
11 |
60289515 |
1 |
管夹 |
Clip,Cooling water line |
2-313-12 |
12 |
60289507 |
1 |
管子 |
Pipe,Cooling water line |
2-313-13 |
13 |
0289501 |
1 |
管子 |
Pipe,Cooling water outlet |
2-313-14 |
14 |
60076665 |
1 |
螺栓 |
Bolt |
2-313-15 |
15 |
60289510 |
1 |
软管 |
Hose,Cooling water line |
2-313-16 |
16 |
60289339 |
1 |
垫片 |
Gasket,ENG oil cooler INR |
2-313-17 |
17 |
0289331 |
1 |
堵头 |
Plug,ENG oil cooler |
2-313-18 |
18 |
60289486 |
1 |
堵头 |
Plug,water pump |
2-313-19 |
19 |
60289183 |
1 |
垫片 |
GASEET,CYLINDER BLOCK |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

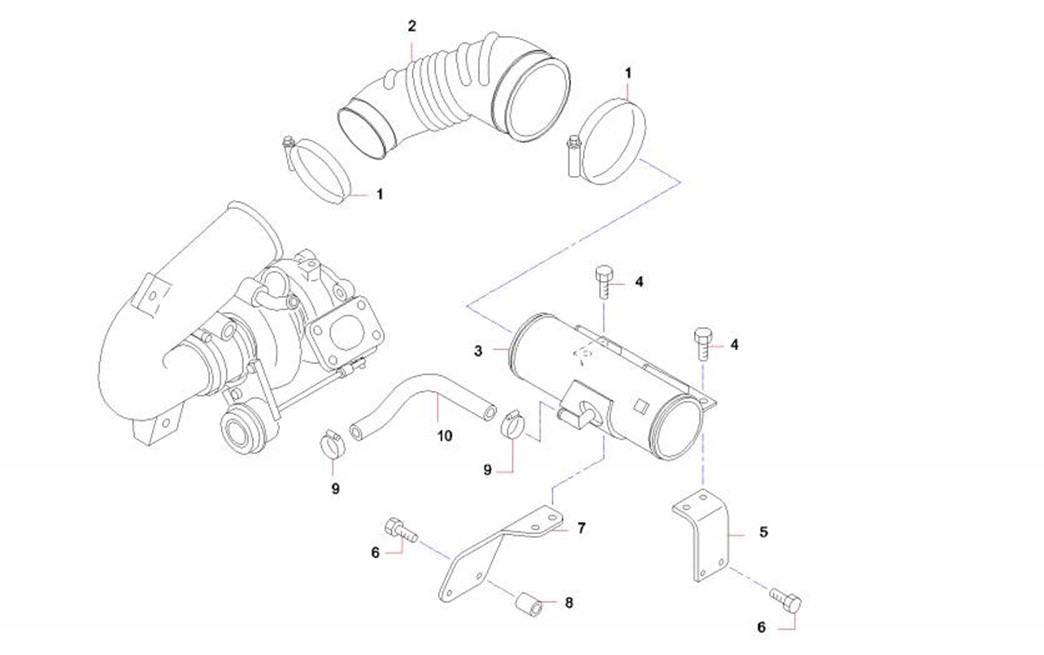

2-315-1 |
1 |
B229900002685 |
2 |
管夹 |
Clamp |
2-315-2 |
2 |
60290091 |
1 |
软管 |
HOSE,ENG AIR INTAKE LINE |
2-315-3 |
3 |
60290092 |
1 |
管 |
PIPE,ENG AIR INTAKE |
2-315-4 |
4 |
60290093 |
2 |
螺栓 |
BOLT,ENG AIR INTAKE LINE |
2-315-5 |
5 |
60290094 |
1 |
支架 |
BRACKET,AIR CLEANER |
2-315-6 |
6 |
B229900005079 |
2 |
油底壳螺栓 带法兰 |
Bolt |
2-315-7 |
7 |
60290095 |
1 |
支架 |
BRACKET,AIR CLEANER |
2-315-8 |
8 |
60289266 |
1 |
EGR螺钉 |
Spacer EGR equip |
2-315-9 |
9 |
60290096 |
2 |
固定夹 |
CLAMP,AIR COMPRESSOR |
2-315-10 |
10 |
60290097 |
1 |
软管 |
HOSE,AIR COMPRESSOR |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

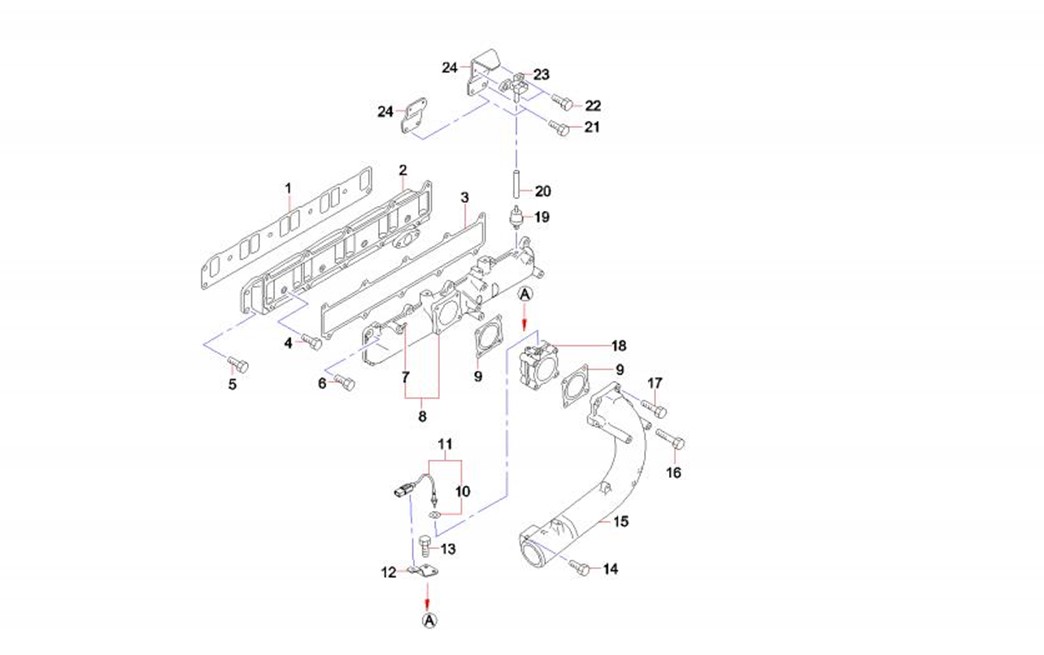

2-317-1 |
1 |
60289203 |
1 |
进气歧管垫片 |
Gasket inlet manifold |
2-317-2 |
2 |
60289200 |
1 |
进气歧管 |
Manifold inlet |
2-317-3 |
3 |
60289204 |
1 |
进气歧管密封垫 |
Gasket inlet manifold cover |
2-317-4 |
4 |
60289209 |
4 |
螺栓 |
Bolt inlet manifold No.1 |
2-317-5 |
5 |
60289205 |
3 |
螺栓 |
Bolt inlet manifold No.1 |
2-317-6 |
6 |
60288997 |
10 |
螺栓 |
BOLT,ROCKER COVER |
2-317-7 |
7 |
60289211 |
2 |
螺钉 |
Stud inlet manifold |
2-317-8 |
8 |
60289201 |
1 |
进气歧管总成 |
Manifold inlet |
2-317-9 |
9 |
60289197 |
2 |
进气管垫片 |
Gasket eng air intake pipe |
2-317-10 |
10 |
60289213 |
1 |
进气温度传感器垫片 |
Gasket inter cooler air temperature |
2-317-11 |
11 |
60289214 |
1 |
进气温度传感器 |
Sensor inter cooler air temperature |
2-317-12 |
12 |
60289198 |
1 |
进气管支架 |
Bracket eng air intake pipe |
2-317-13 |
13 |
60289207 |
2 |
螺栓 |
Bolt inlet manifold No.1 |
2-317-14 |
14 |
60289210 |
1 |
螺栓 |
Bolt inlet manifold No.1 |
2-317-15 |
15 |
60289202 |
1 |
进气歧管接头 |
Coupling inlet manifold |
2-317-16 |
16 |
60289206 |
2 |
螺栓 |
Bolt inlet manifold No.1 |
2-317-17 |
17 |
B229900004976 |
2 |
螺栓 带法兰 |
Bolt |
2-317-18 |
18 |
60289199 |
1 |
进气管 |
Pipe eng air intake |
2-317-19 |
19 |
60289217 |
1 |
增压压力传感器滤清器 |
Filter boost sensor |
2-317-20 |
20 |
60289212 |
1 |
进气歧管胶管 |
Hose inlet manifold |
