SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 34
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-319-21 |
21 |
60289208 |
2 |
螺栓 |
Bolt inlet manifold No.1 |
2-319-22 |
22 |
60076665 |
2 |
螺栓 |
Bolt |
2-319-23 |
23 |
60289220 |
1 |
增压压力传感器 |
Sensor boost pressure |
2-319-24 |
24 |
60289218 |
2 |
增压压力传感器支架 |
Bracket boost sensor |

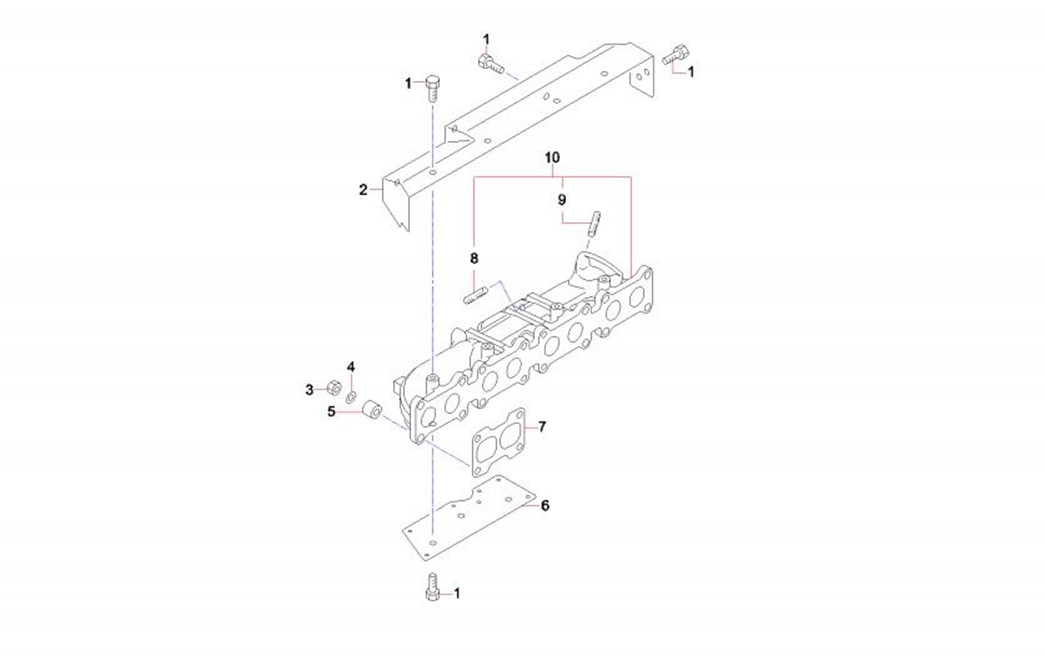

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-321-1 |
1 |
60289230 |
9 |
螺栓 |
Bolt exhaust manifold |
2-321-2 |
2 |
60289223 |
1 |
排气歧管隔热罩 |
Insulator exhaust manifold heat |
2-321-3 |
3 |
60289229 |
16 |
排气歧管螺母 |
Nut exhaust manifold |
2-321-4 |
4 |
60289225 |
4 |
排气歧管垫片 |
Washer exhaust manifold |
2-321-5 |
5 |
60289228 |
12 |
排气歧管定距块 |
Spacer exhaust manifold |
2-321-6 |
6 |
60289224 |
1 |
排气歧管隔热罩 |
Insulator exhaust manifold heat |
2-321-7 |
7 |
60289222 |
4 |
排气歧管垫片 |
Gasket exhaust manifold |
2-321-8 |
8 |
60289227 |
4 |
排气歧管螺钉 |
Stud exhaust manifold |
2-321-9 |
9 |
60289226 |
3 |
排气歧管螺钉 |
Stud exhaust manifold |
2-321-10 |
10 |
60289221 |
1 |
排气歧管 |
Manifold exhaust |

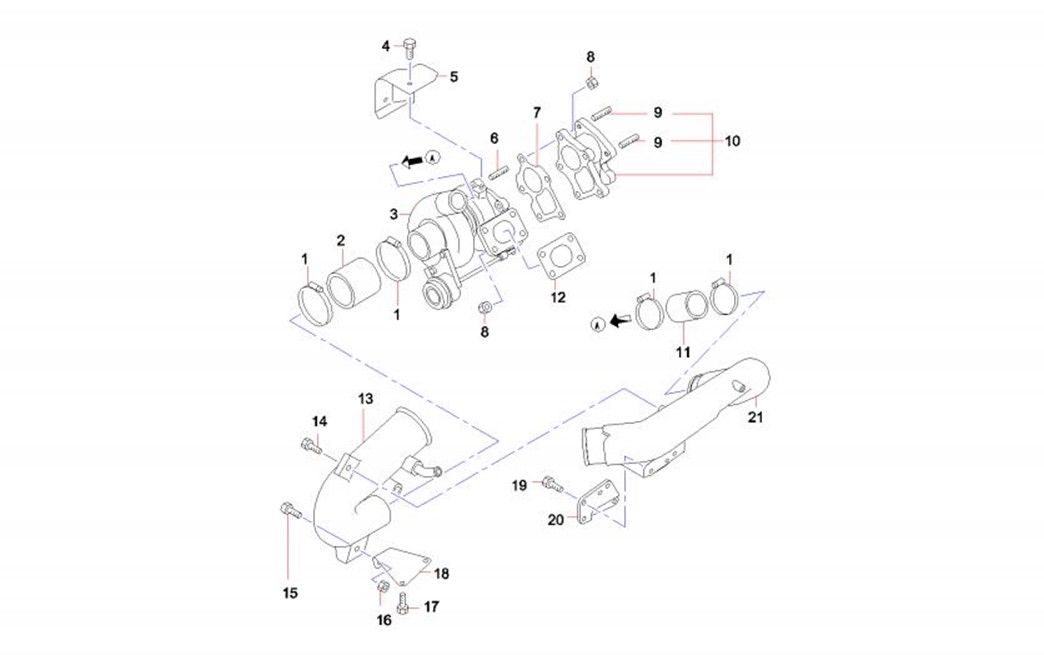

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-323-1 |
1 |
60289251 |
4 |
涡轮增压器抱箍 |
Clamp T/C |
2-323-2 |
2 |
60289247 |
1 |
涡轮增压器管 |
Hose T/C |
2-323-3 |
3 |
60289234 |
2 |
涡轮增压器总成 |
Turbocharger assy |
2-323-4 |
4 |
60289230 |
2 |
螺栓 |
Bolt exhaust manifold |
2-323-5 |
5 |
60289238 |
1 |
涡轮增压器垫片 |
Cover T/C |
2-323-6 |
6 |
60290031 |
5 |
涡轮增压器螺钉 |
STUD,T/C |
2-323-7 |
7 |
60289239 |
1 |
涡轮增压器排气内孔垫片 |
Gasket T/C exhaust gas inlet hole |
2-323-8 |
8 |
60289229 |
9 |
排气歧管螺母 |
Nut exhaust manifold |
2-323-9 |
9 |
60290032 |
3 |
涡轮增压器螺钉 |
STUD,T/C |
2-323-10 |
10 |
60289240 |
1 |
空气管 |
pipe T/C to exhaust pipe |
2-323-11 |
11 |
60289246 |
1 |
涡轮增压器管 |
Hose T/C |
2-323-12 |
12 |
60289248 |
1 |
涡轮增压器垫片 |
Gasket T/C |
2-323-13 |
13 |
60289231 |
2 |
发动机进气管 |
Pipe eng air intake |
2-323-14 |
14 |
60289250 |
1 |
涡轮增压器螺栓 |
Bolt T/C |
2-323-15 |
15 |
60290033 |
1 |
涡轮增压器螺栓 |
BOLT,T/C |
2-323-16 |
16 |
B229900004835 |
1 |
螺母 带法兰 |
Nut |
2-323-17 |
17 |
60289249 |
2 |
涡轮增压器螺栓 |
Bolt T/C |
2-323-18 |
18 |
60289237 |
1 |
T/C气管支架 |
Bracket T/C air pipe |
2-323-19 |
19 |
B229900005079 |
4 |
油底壳螺栓 带法兰 |
Bolt |
2-323-20 |
20 |
60290034 |
1 |
T/C气管支架 |
BRACKET,T/C AIR PIPE |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-325-21 |
21 |
60289241 |
1 |
空气管 |
pipe T/C to inlet mainfold |

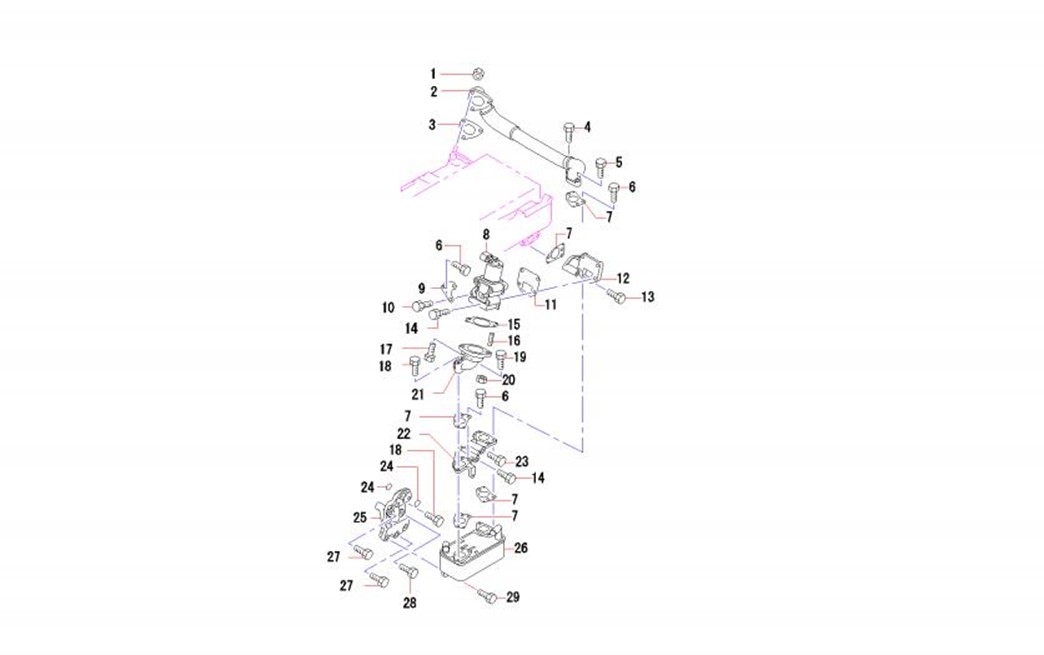

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-327-1 |
1 |
60289267 |
3 |
EGR螺钉 |
Nut EGR equip |
2-327-2 |
2 |
60289262 |
1 |
EGR阀气管 |
Pipe EGR valve |
2-327-3 |
3 |
60289260 |
1 |
EGR管垫片 |
Gasket EGR pipe |
2-327-4 |
4 |
60289041 |
1 |
螺栓 |
BOLT,CYLINDER HEAD |
2-327-5 |
5 |
60200738 |
1 |
六角法兰面螺栓 |
BOLT FLANGE |
2-327-6 |
6 |
B229900004971 |
3 |
螺栓 带法兰 |
Bolt |
2-327-7 |
7 |
60289259 |
5 |
EGR管垫片 |
Gasket EGR pipe |
2-327-8 |
8 |
60289253 |
1 |
EGR阀 |
Valve EGR |
2-327-9 |
9 |
60289261 |
1 |
EGR阀支架 |
Pipe EGR valve |
2-327-10 |
10 |
60289274 |
2 |
EGR螺栓 |
Bolt EGR equip |
2-327-11 |
11 |
60289257 |
1 |
EGR管垫片 |
Gasket EGR pipe |
2-327-12 |
12 |
60289264 |
1 |
EGR阀气管 |
Pipe EGR valve |
2-327-13 |
13 |
60289269 |
2 |
EGR螺栓 |
Bolt EGR equip |
2-327-14 |
14 |
60289273 |
3 |
EGR螺栓 |
Bolt EGR equip |
2-327-15 |
15 |
60289258 |
1 |
EGR管垫片 |
Gasket EGR pipe |
2-327-16 |
16 |
60289265 |
1 |
EGR螺钉 |
Stud EGR equip |
2-327-17 |
17 |
60289275 |
1 |
EGR螺栓 |
Bolt EGR equip |
2-327-18 |
18 |
B229900004974 |
2 |
螺栓 带法兰 |
Bolt |
2-327-19 |
19 |
B229900004771 |
1 |
空心螺栓 带法兰 |
Bolt, banjo |
2-327-20 |
20 |
B229900004835 |
1 |
螺母 带法兰 |
Nut |
