SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 46
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-3-1 |
1 |
13735006 |
1 |
配重左反光膜 |
Counterweight left decal |
7-3-2 |
2 |
13735007 |
1 |
配重右反光膜 |
Counterweight left decal |
7-3-3 |
3 |
12722067 |
1 |
配重贴花 |
Decal, counterweight |
7-3-4 |
4 |
13735100 |
1 |
动臂左侧贴花 |
Boom left decal SY215C9M3KS- |
7-3-5 |
5 |
12842974 |
1 |
三一标贴 |
Label, power socket |
7-3-6 |
6 |
13735003 |
1 |
驾驶室贴花 |
Cab decal SY215C9M3KS-TZ-1 |
7-3-7 |
7 |
13735001 |
1 |
机身左贴花 |
Machine left marking |
7-3-8 |
8 |
13735008 |
2 |
配重防撞贴花 |
Counterweight anticollision decal |
7-3-9 |
9 |
A820601990963 |
2 |
斗杆警示牌 |
Decal, warning, arm |
7-3-10 |
10 |
12403550 |
1 |
回转支承警示牌 |
Decal, warning,swing bearing |
7-3-11 |
11 |
A820601990962 |
1 |
油水分离器放水标识 |
Decal, drain, water separator |
7-3-12 |
12 |
A820699000948 |
1 |
防喷溅警示牌 |
Decal, warning, anti-spray |
7-3-13 |
13 |
A820601990973 |
1 |
机顶罩警示牌 |
Decal, warning, engine hood |
7-3-14 |
14 |
A820699001017 |
1 |
皮带安全警示牌 |
Decal, warning, belt safety |
7-3-15 |
15 |
A820101050793 |
1 |
风扇打手警示牌 |
Mark, warning, “Hand injury by fan” |
7-3-16 |
16 |
A820699001109 |
1 |
电源插座标志 |
Label, power socket |
7-3-17 |
17 |
A820601990929 |
1 |
油箱放水标识 |
Label, drain, fuel tank |
7-3-18 |
18 |
A820601990972 |
1 |
电源标志 |
Label, power supply |
7-3-19 |
19 |
13711158 |
1 |
油位标签 |
Oil level label SY285C9I2KS-TZ2- |

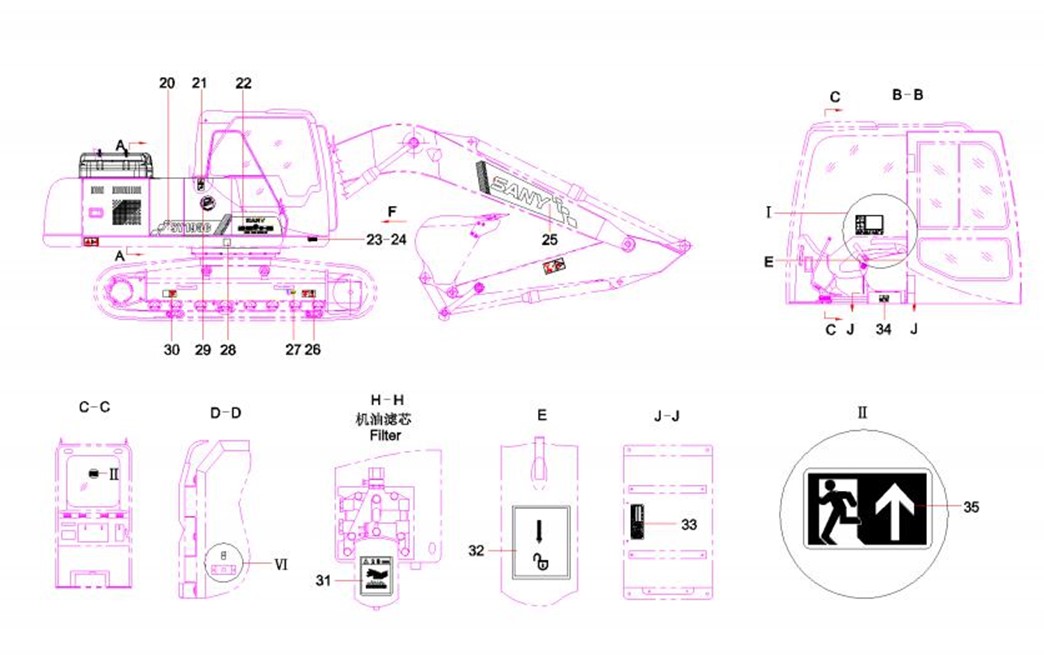

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-5-20 |
20 |
13735002 |
1 |
机身右贴花 |
Machine right marking |
7-5-21 |
21 |
A820601990926 |
3 |
防跌落警示牌 |
Decal, warning, falling |
7-5-22 |
22 |
13778377 |
1 |
工具箱贴花 |
Toolbox marking SY215C9M3KS- |
7-5-23 |
23 |
10251978 |
1 |
铭牌 |
Nameplate |
7-5-24 |
24 |
A210510000007 |
4 |
铆钉 |
Rivet |
7-5-25 |
25 |
13735101 |
1 |
动臂右侧贴花 |
Boom right decal SY215C9M3KS- |
7-5-26 |
26 |
A820101990552 |
4 |
吊钩点标示图 |
Diagram, hoisting point |
7-5-27 |
27 |
A820601990968 |
2 |
张紧装置警示牌 |
Decal, warning, tensioner |
7-5-28 |
28 |
12033801 |
2 |
重心标牌 |
Decal, center of gravity |
7-5-29 |
29 |
13796526 |
1 |
环保标识 |
Environmental-protect mark |
7-5-30 |
30 |
A820601990934 |
4 |
装运固定点标志 |
Decal,tie-down,shipment |
7-5-31 |
31 |
A820101050798 |
1 |
烫手警示标牌 |
Decal, warning, hot surface |
7-5-32 |
32 |
A820601990927 |
1 |
开锁标识牌 |
Label, unlock |
7-5-33 |
33 |
11993325 |
1 |
铭牌 |
Nameplate |
7-5-34 |
34 |
A820601990967 |
1 |
座椅调节指示牌 |
Decal, instruction, seat adjustment |
7-5-35 |
35 |
A820601990969 |
1 |
安全出口标志 |
Label, emergency exit |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-7-36 |
36 |

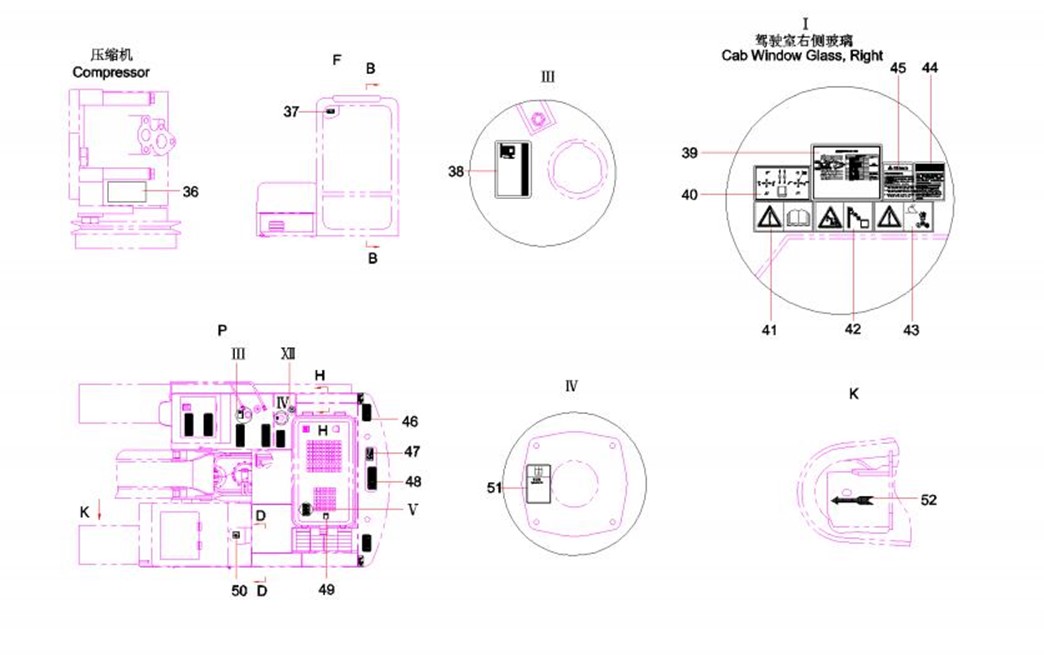

A820699001284 |
1 |
冷媒更换说明 |
Decal, instruction, refrigerant |
7-7-37 |
37 |
A820699001019 |
1 |
前窗锁紧警示牌 |
Decal, warning, front window |
7-7-38 |
38 |
A820601990965 |
1 |
燃油箱标识牌 |
Decal, fuel tank |
7-7-39 |
39 |
13536535 |
1 |
润滑图表 |
Lubricating graphic chart |
7-7-40 |
40 |
A820601990961 |
1 |
操纵标示图 |
Label, instruction, operation |
7-7-41 |
41 |
11464425 |
1 |
查阅说明书警示牌 |
Label, warning, “Read manual” |
7-7-42 |
42 |
11464432 |
1 |
高压回避警示牌 |
Decal, warning, high-voltage |
7-7-43 |
43 |
11464441 |
1 |
钥匙断电警示牌 |
Decal, warning, power-off |
7-7-44 |
44 |
12919461 |
1 |
停机警示牌 |
Stop engine caution |
7-7-45 |
45 |
11648786 |
1 |
启动发动机前注意事项标识牌 |
Decal, warning, pre-start |
7-7-46 |
46 |
A820699000370 |
3 |
短防滑贴 |
Anti-skid, short |
7-7-47 |
47 |
12728493 |
1 |
严禁脚踏排气提示 |
Decal,exhaust |
7-7-48 |
48 |
A820699000369 |
5 |
长防滑贴 |
Anti-skid, long |
7-7-49 |
49 |
12725711 |
1 |
风扇轴加注润滑脂警示牌 |
Decal |
7-7-50 |
50 |
11323371 |
1 |
严禁坐人警示牌 |
Decal, warning, no-sitting |
7-7-51 |
51 |
13536534 |
1 |
液压油箱指示牌 |
Hydraulic oil tank indicative board |
7-7-52 |
52 |
12057746 |
2 |
前进方向标志 |
Decal, instruction, forward |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

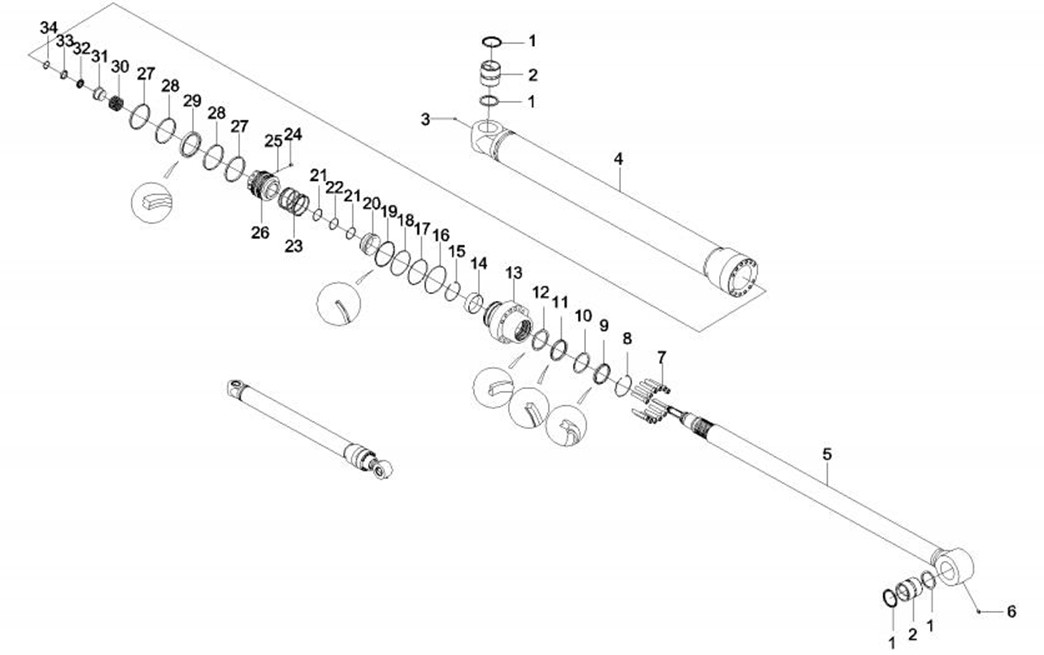

7-9-1 |
1 |
A210206000017 |
1 |
螺钉 |
Bolt |
7-9-2 |
2 |
A880899030000 |
1 |
钢球 |
Ball, steel |
7-9-3 |
3 |
11350223 |
1 |
活塞 |
Piston |
7-9-4 |
4 |
A880803040021 |
2 |
KZT防污圈 |
Seal, anti-pollution |
7-9-5 |
5 |
60224854 |
2 |
WR导向环 |
Guide ring |
7-9-6 |
6 |
60087455 |
1 |
SPGW密封圈 |
Ring,seal |
7-9-7 |
7 |
11350227 |
1 |
弹簧 |
Spring |
7-9-8 |
8 |
60061677 |
1 |
K08-D密封圈 |
Ring, seal |
7-9-9 |
9 |
A880804040031 |
1 |
挡圈 |
Ring, retaining |
7-9-10 |
10 |
A880802040016 |
1 |
O形圈 |
O-ring |
7-9-11 |
11 |
A210608000323 |
1 |
O形圈 |
O-ring |
7-9-12 |
12 |
11350219 |
1 |
压盖 |
Gland |
7-9-13 |
13 |
60022384 |
10 |
螺钉M16×90GB70.1 12.9级 |
Bolt |
7-9-14 |
14 |
A210417000103 |
1 |
挡圈 |
Washer 85GB895.1 |
7-9-15 |
15 |
A880809020005 |
1 |
杯士 日本大同 |
Bushing, oilite |
7-9-16 |
16 |
60078227 |
1 |
HBY密封圈 |
Ring, seal |
7-9-17 |
17 |
60081627 |
1 |
UH密封圈 |
Ring,seal |
7-9-18 |
18 |
60084437 |
1 |
支承环 |
Ring,bearing |
7-9-19 |
19 |
60136783 |
1 |
DKBZ3防尘圈 |
Ring, dust |
7-9-20 |
20 |
A210417000095 |
1 |
挡圈 |
Ring, retainer 95GB895.1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

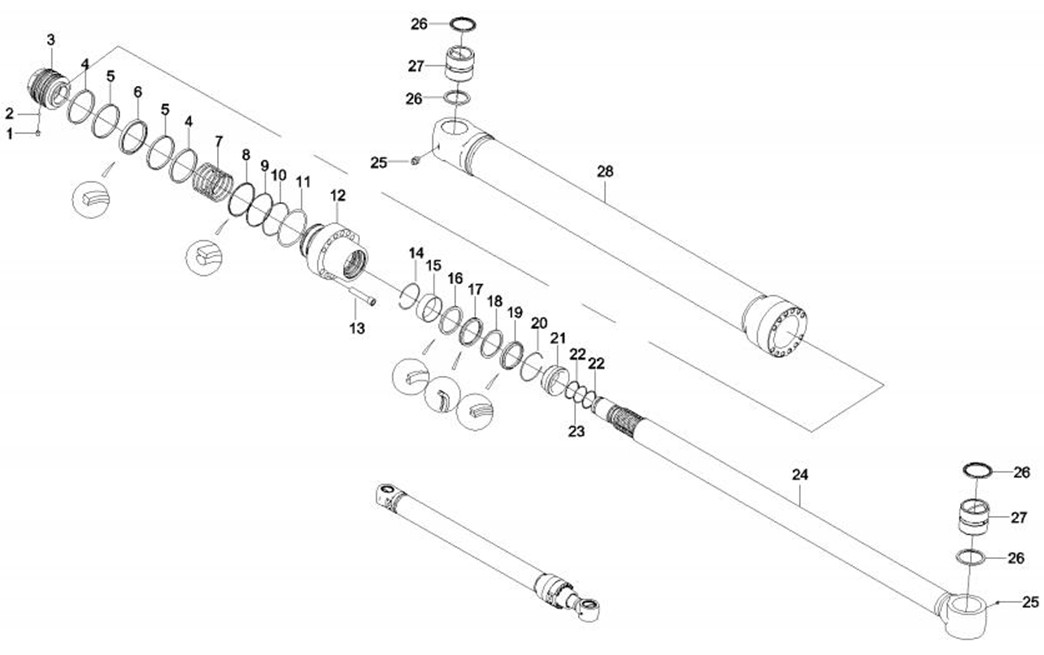

7-11-21 |
21 |
11350222 |
1 |
缓冲套 |
Sleeve, buffer |
7-11-22 |
22 |
60049827 |
2 |
挡圈 |
Ring, retaining |
7-11-23 |
23 |
60010635 |
1 |
O形圈 |
O-ring |
7-11-24 |
24 |
11350289 |
1 |
活塞杆 |
Rod, piston |
7-11-25 |
25 |
A880899010003 |
2 |
直通式压注油杯 |
Oil cup, forced filling, straight-flow |
7-11-26 |
26 |
60215141 |
4 |
GWJ防尘圈 |
Dust ring |
7-11-27 |
27 |
A880000000226 |
2 |
衬套二 |
Sleeve |
7-11-28 |
28 |
11350783 |
1 |
缸筒总成 |
Barrel AS, cylinder |
