SANY SY195C SY195C9 SY195C9M3KS EXCAVATOR parts catalog 47

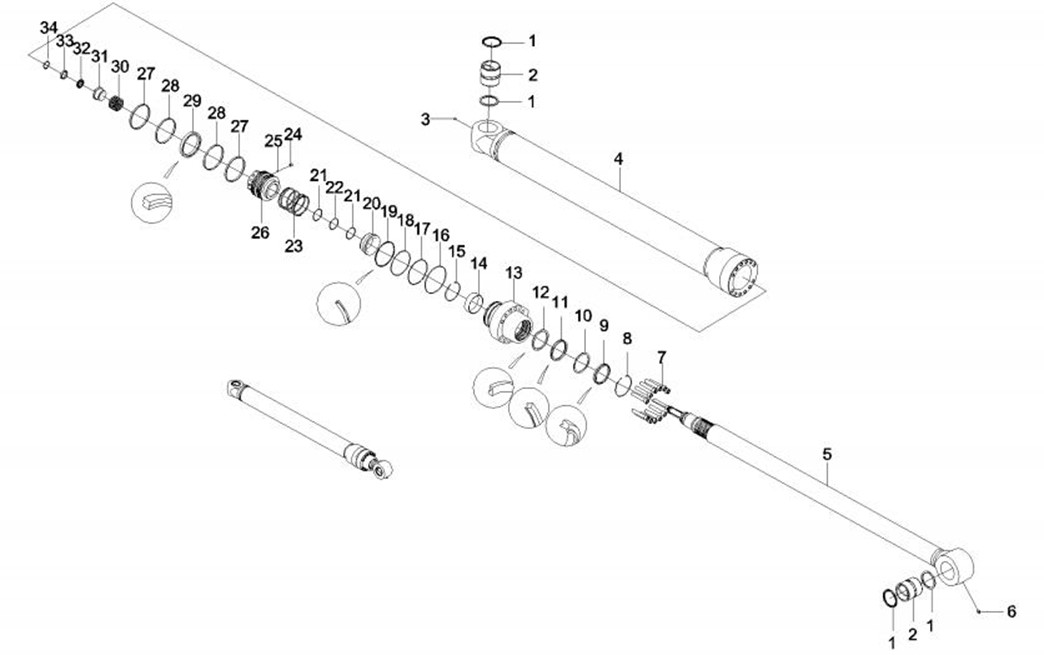

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-13-1 |
1 |
60215142 |
4 |
GWJ防尘圈 |
Dust ring |
7-13-2 |
2 |
A880000000237 |
2 |
衬套 |
Sleeve |
7-13-3 |
3 |
11261296 |
1 |
导套 |
Bushing, guide |
7-13-4 |
4 |
11350815 |
1 |
缸筒总成 |
Barrel AS, cylinder |
7-13-5 |
5 |
11350803 |
1 |
活塞杆 |
Rod, piston |
7-13-6 |
6 |
A880899010003 |
1 |
直通式压注油杯 |
Oil cup, forced filling, straight-flow |
7-13-7 |
7 |
60022043 |
12 |
螺钉 |
Screw |
7-13-8 |
8 |
A210417000003 |
1 |
挡圈 |
Ring, retainer,110GB895.1 |
7-13-9 |
9 |
60136785 |
1 |
DKBZ3防尘圈 |
Ring, dust |
7-13-10 |
10 |
60084439 |
1 |
支承环 |
Ring,bearing |
7-13-11 |
11 |
60081628 |
1 |
IUH密封圈 |
Ring,seal |
7-13-12 |
12 |
60078229 |
1 |
HBY密封圈 |
Ring,seal |
7-13-13 |
13 |
11350787 |
1 |
压盖 |
Gland |
7-13-14 |
14 |
A880809020004 |
1 |
含油轴套 |
Bushing, oilite |
7-13-15 |
15 |
A210417000104 |
1 |
挡圈 |
Ring, retainer |
7-13-16 |
16 |
A210609000314 |
1 |
O形圈 |
O-ring 132×5.3GB3452.1 |
7-13-17 |
17 |
A880804040030 |
1 |
挡圈 |
Ring, retaining |
7-13-18 |
18 |
B230101000614 |
1 |
O形圈 |
O-ring |
7-13-19 |
19 |
60061679 |
1 |
K08-D密封圈 |
Ring, seal |
7-13-20 |
20 |
11350788 |
1 |
大缓冲套 |
Collar, cushion |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-15-21 |
21 |
60001446 |
2 |
挡圈 |
Ring, retaining |
7-15-22 |
22 |
B230101000959 |
1 |
O形圈 |
O-ring |
7-15-23 |
23 |
11350789 |
1 |
大弹簧 |
Spring, large |
7-15-24 |
24 |
24002788 |
1 |
螺钉 |
Screw |
7-15-25 |
25 |
A880899030000 |
1 |
钢球 |
Ball, steel |
7-15-26 |
26 |
11350791 |
1 |
活塞 |
Piston |
7-15-27 |
27 |
60224952 |
2 |
KZT防污圈 |
Anti-pollution loop |
7-15-28 |
28 |
60224857 |
2 |
WR导向环 |
Guide ring |
7-15-29 |
29 |
60087458 |
1 |
SPGW密封圈 |
Ring,seal |
7-15-30 |
30 |
11350792 |
1 |
小弹簧 |
Spring, small |
7-15-31 |
31 |
11350794 |
1 |
小缓冲套 |
Sleeve, buffer |
7-15-32 |
32 |
11350796 |
1 |
卡键 |
Key, retainer |
7-15-33 |
33 |
11350797 |
1 |
卡键帽 |
Cap, retainer key |
7-15-34 |
34 |
A210414000110 |
1 |
挡圈 |
Ring, retaining |

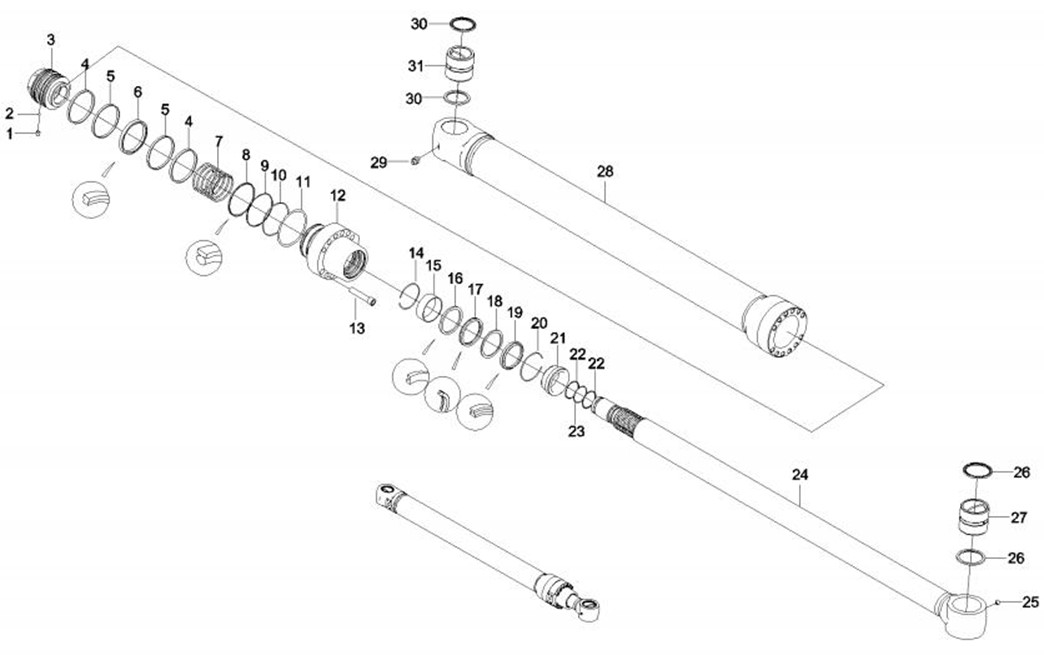

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-17-1 |
1 |
A210206000017 |
1 |
螺钉 |
Bolt |
7-17-2 |
2 |
A880899030000 |
1 |
钢球 |
Ball, steel |
7-17-3 |
3 |
11347656 |
1 |
活塞 |
Piston |
7-17-4 |
4 |
60143563 |
2 |
UP防污圈 |
Ring,anti-pollution |
7-17-5 |
5 |
60143566 |
2 |
UP导向环 |
Ring, guide |
7-17-6 |
6 |
60087456 |
1 |
SPGW密封圈 |
Ring,seal |
7-17-7 |
7 |
11347655 |
1 |
弹簧 |
Spring |
7-17-8 |
8 |
60061678 |
1 |
K08-D密封圈 |
Seal,K08-D-ring 120×112×4.2 |
7-17-9 |
9 |
A880804040028 |
1 |
挡圈 |
Ring, retaining |
7-17-10 |
10 |
A210608000012 |
1 |
O形圈 |
O-ring 120×3.1 GB1235 |
7-17-11 |
11 |
A210609000275 |
1 |
O形圈 |
O-ring 118×5.3GB3452.1 |
7-17-12 |
12 |
11347701 |
1 |
压盖 |
Gland |
7-17-13 |
13 |
60022384 |
12 |
螺钉M16×90GB70.1 12.9级 |
Bolt |
7-17-14 |
14 |
A210417000105 |
1 |
挡圈 |
Ring, Back-up |
7-17-15 |
15 |
A880808020003 |
1 |
含油轴套 |
Bushing, oilite |
7-17-16 |
16 |
60084616 |
1 |
HBY密封圈 |
Ring,seal,HBY |
7-17-17 |
17 |
60066559 |
1 |
IUH密封圈 |
Ring,seal |
7-17-18 |
18 |
60084438 |
1 |
支承环 |
Ring, bearing |
7-17-19 |
19 |
60136784 |
1 |
DKBZ3防尘圈 |
Ring, dust |
7-17-20 |
20 |
A210417000104 |
1 |
挡圈 |
Ring, retainer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-19-21 |
21 |
11347702 |
1 |
缓冲套 |
Sleeve, buffer |
7-19-22 |
22 |
60001446 |
2 |
挡圈 |
Ring, retaining |
7-19-23 |
23 |
B230101000959 |
1 |
O形圈 |
O-ring |
7-19-24 |
24 |
11347654 |
1 |
活塞杆 |
Rod, piston |
7-19-25 |
25 |
11261296 |
1 |
导套 |
Bushing, guide |
7-19-26 |
26 |
60215142 |
2 |
GWJ防尘圈 |
Dust ring |
7-19-27 |
27 |
A880000000271 |
1 |
衬套一 |
Sleeve |
7-19-28 |
28 |
11347700 |
1 |
缸筒总成 |
Barrel AS, cylinder |
7-19-29 |
29 |
A880899010003 |
1 |
直通式压注油杯 |
Oil cup, forced filling, straight-flow |
7-19-30 |
30 |
60215141 |
2 |
GWJ防尘圈 |
Dust ring |
7-19-31 |
31 |
A880000000226 |
1 |
衬套二 |
Sleeve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-20-1 |
1 |
60310823 |
1 |
燃油精滤滤芯 |
Fuel Filter |
7-20-2 |
2 |
60282026 |
1 |
燃油滤清器滤芯 |
Fuel cleaner filter core |
7-20-3 |
3 |
11149636 |
1 |
管卡 |
Clip |
7-20-4 |
4 |
12318137 |
1 |
管夹 |
Clamp |
7-20-5 |
5 |
A210609000136 |
5 |
O形圈 |
O-ring 29.7×3.5JISB2401 |
7-20-6 |
6 |
A210204000357 |
4 |
螺钉M10×60GB70.1 10.9级 |
Screw |
7-20-7 |
7 |
11418218 |
1 |
钢管总成 |
Pipe GP,steel |
7-20-8 |
8 |
60142332 |
1 |
胶管 |
Hose |
7-20-9 |
9 |
B210780000244 |
10 |
对开法兰 |
Flange, Split |
7-20-10 |
10 |
A210204000355 |
20 |
螺钉M10×40GB70.1 10.9级 |
Screw M10×40GB70.1 10.9 |
7-20-11 |
11 |
11592616 |
1 |
钢管总成 |
Pipe GP,steel |
7-20-12 |
12 |
B230101000456 |
3 |
O形圈 |
O-ring |
7-20-13 |
13 |
A210204000215 |
4 |
螺钉M10×35GB70.1 10.9级 |
Screw |
7-20-14 |
14 |
13042417 |
1 |
钢管总成SY215C.3.1C.8A无 |
Steel Pipe AssySY215C.3.1C.8A无 |
7-20-15 |
15 |
11592530 |
1 |
钢管总成 |
Pipe GP, steel |
7-20-16 |
16 |
11859784 |
1 |
管夹 |
Clamp, pipe |
7-20-17 |
17 |
11088310 |
1 |
油管组件 |
Pipe AS, oil |
7-20-18 |
18 |
11609402 |
1 |
油管组件 |
Pipe AS, oil |
7-20-19 |
19 |
12524337 |
1 |
钢管总成 |
Steel Pipe Assy |
7-20-20 |
20 |
11881917 |
6 |
管夹 |
Clamp, pipe |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-21-21 |
21 |
11592582 |
1 |
钢管总成 |
Pipe GP, steel |
7-21-22 |
22 |
11088308 |
1 |
油管组件 |
Pipe AS, oil |
7-21-23 |
23 |
11608938 |
1 |
油管组件 |
Pipe AS, oil |
7-21-24 |
24 |
11088311 |
2 |
管卡 |
Clip |
7-21-25 |
25 |
12524341 |
1 |
钢管总成 |
Pipe GP,steel |
7-21-26 |
26 |
A210204000366 |
15 |
螺钉 |
Screw |
7-21-27 |
27 |
B210780000693 |
10 |
对开法兰 |
Flange, Split |
7-21-28 |
28 |
60068308 |
1 |
胶管 |
Hose |
7-21-29 |
29 |
60037640 |
1 |
胶管 |
Hose |
7-21-30 |
30 |
B210780000004 |
2 |
对开法兰 |
Flange, split |
7-21-31 |
31 |
A210204000462 |
8 |
螺钉M12×45GB70.1 10.9级 |
Screw M12×45GB70.1 10.9 |
7-21-32 |
32 |
11881916 |
6 |
管夹 |
Clamp, pipe |
7-21-33 |
33 |
11592618 |
1 |
钢管总成 |
Pipe GP,steel |
7-21-34 |
34 |
60142333 |
1 |
胶管 |
Hose |
7-21-35 |
35 |
B210780000007 |
2 |
对开法兰 |
Flange, split |
7-21-36 |
36 |
12321846 |
1 |
管夹总成 |
Clamp |
7-21-37 |
37 |
A210204000364 |
8 |
螺钉M10×45GB70.1 10.9级 |
Screw M10×45GB70.1 10.9 |
7-21-38 |
38 |
A210204000356 |
16 |
螺钉 M10×50GB70.1 10.9级 |
Screw M10×50GB70.1 10.9 |
7-21-39 |
39 |
A210204000351 |
6 |
螺钉M12×50GB70.1 12.9级 |
Screw M12×50GB70.1 12.9 |
7-21-40 |
40 |
A210204000353 |
12 |
螺钉M14×50GB70.1 10.9级 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-22-41 |
41 |
24000511 |
4 |
垫圈8GB93 达克锈 |
Washer |
7-22-42 |
42 |
13819612 |
1 |
调整垫片 |
plain pad SY305C9I3KHL.1.3.1-1 |
7-22-43 |
43 |
13820386 |
1 |
调整垫片 |
plain pad SY305C9I3KHL.1.3.1-2 |
7-22-44 |
44 |
60246885 |
1 |
回油过滤器 |
Oil Return Filter |
7-22-45 |
45 |
60272773 |
1 |
压缩弹簧 |
Compressed spring |
7-22-46 |
46 |
13755311 |
4 |
驾驶室底板海绵 |
Bottom board sponge of cab |
