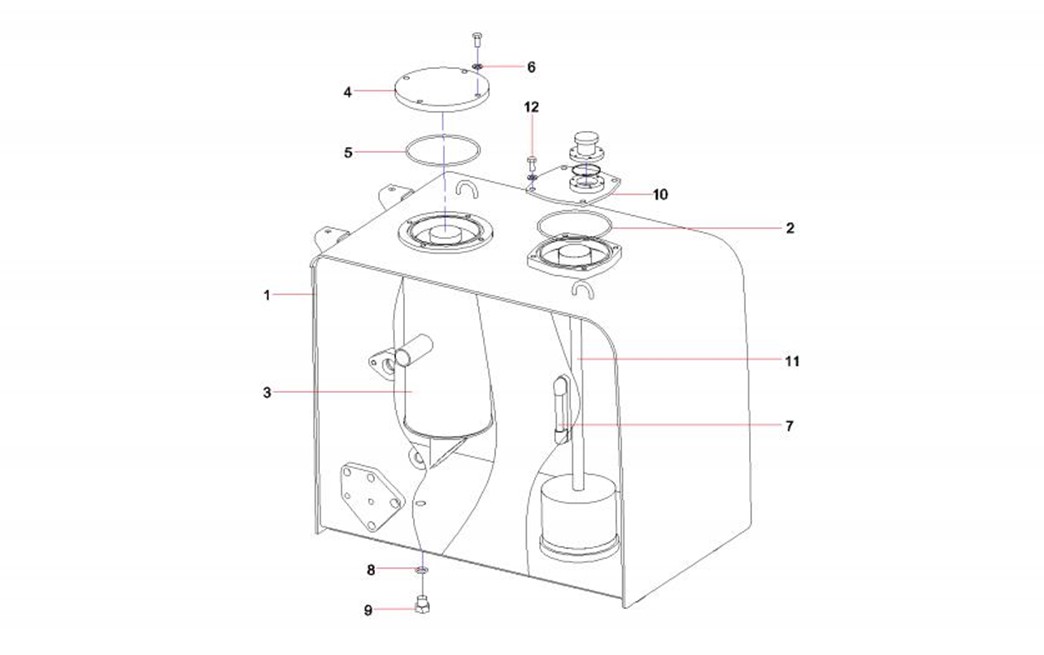

SANY SY245C SY245C9 SY245C9M3KH EXCAVATOR parts catalog 08
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

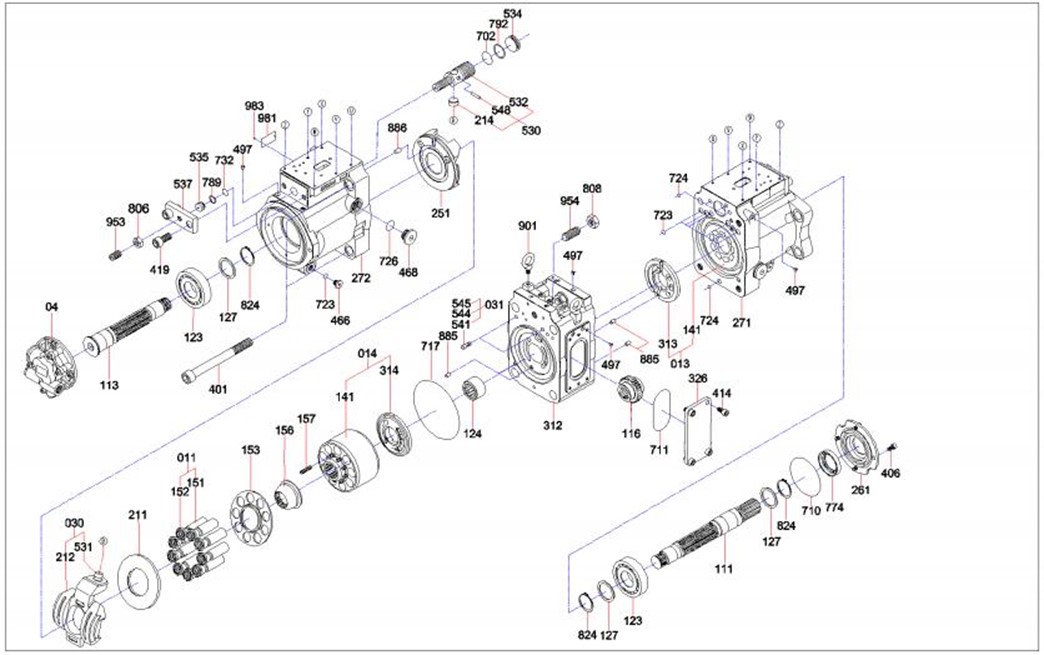

2-47-214 |
214 |
60314849 |
2 |
倾斜衬套 |
Bush tilting |
2-47-251 |
251 |
60314850 |
2 |
斜盘支撑台 |
Support sp |
2-47-261 |
261 |
60314851 |
1 |
油封盖 |
Cover(f) seal |
2-47-271 |
271 |
60314852 |
1 |
泵体 |
Casing(r) pump |
2-47-272 |
272 |
60314853 |
1 |
泵体 |
Casing(r) pump |
2-47-312 |
312 |
60314854 |
1 |
配油壳体 |
Block.valve |
2-47-313 |
313 |
60314855 |
1 |
配流盘 |
Plate(l) valve |
2-47-314 |
314 |
60314856 |
1 |
配流盘 |
Plate(l) valve |
2-47-326 |
326 |
60314858 |
1 |
内六角螺栓 |
Screw hex sh.c |
2-47-401 |
401 |
60314859 |
4 |
倾斜销 |
Pin tilting |
2-47-406 |
406 |
60314857 |
4 |
内六角螺栓 |
Screw |
2-47-414 |
414 |
60314861 |
4 |
油封盖 |
Oil seal cover |
2-47-419 |
419 |
60314858 |
4 |
内六角螺栓 |
Screw hex sh.c |
2-47-466 |
466 |
60314863 |
4 |
固定销 |
Pin |
2-47-468 |
468 |
60314864 |
4 |
O形圈 |
O-ring |
2-47-497 |
497 |
60314865 |
18 |
O形圈 |
O-ring |
2-47-530 |
530 |
60314878 |
2 |
伺服柱塞组件 |
Assyservo piston |
2-47-531 |
531 |
60314859 |
2 |
倾斜销 |
Pin tilting |
2-47-532 |
532 |
60314860 |
2 |
伺服柱塞 |
Piston servo |
2-47-534 |
534 |
60314868 |
2 |
螺母 |
Nut |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-49-535 |
535 |
60314869 |
2 |
螺母 |
Nut |
2-49-537 |
537 |
60314861 |
2 |
油封盖 |
Oil seal cover |
2-49-541 |
541 |
60314871 |
4 |
吊环 |
Bolteye |
2-49-544 |
544 |
60314862 |
4 |
油封挡圈 |
Stopper |
2-49-545 |
545 |
60314873 |
4 |
柱塞组件 |
Assypiston |
2-49-548 |
548 |
60314863 |
2 |
固定销 |
Pin |
2-49-702 |
702 |
60314875 |
2 |
配油盘组件 |
Assycylinder |
2-49-710 |
710 |
60314864 |
1 |
O形圈 |
O-ring |
2-49-711 |
711 |
60314877 |
1 |
单向阀组件 |
Assy check valve |
2-49-717 |
717 |
60314865 |
2 |
O形圈 |
O-ring |
2-49-723 |
723 |
60008697 |
16 |
O形圈 |
O-ring |
2-49-724 |
724 |
60008708 |
10 |
O形圈 |
O-ring |
2-49-726 |
726 |
60008705 |
4 |
O形圈 |
O-ring |
2-49-732 |
732 |
60008702 |
2 |
O形圈 |
O-ring |
2-49-774 |
774 |
60151388 |
1 |
油封 |
Seal, oil |
2-49-789 |
789 |
60314866 |
2 |
备用环 |
Spare ring |
2-49-792 |
792 |
60314867 |
2 |
挡环 |
Retainer ring |
2-49-806 |
806 |
60314868 |
2 |
螺母 |
Nut |
2-49-808 |
808 |
60314869 |
2 |
螺母 |
Nut |
2-49-824 |
824 |
B229900005997 |
3 |
卡簧 |
Clip |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-51-885 |
885 |
60314870 |
4 |
固定销 |
Pin |
2-51-886 |
886 |
60075461 |
2 |
销 |
Pin |
2-51-901 |
901 |
60314871 |
2 |
吊环 |
Bolteye |
2-51-953 |
953 |
60008742 |
2 |
螺柱 |
Stud |
2-51-954 |
954 |
60008544 |
2 |
螺柱 |
Stud |
2-51-981 |
981 |
60100511 |
1 |
铭牌 |
Nameplate |
2-51-983 |
983 |
60008722 |
4 |
铆钉 |
Rivet |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

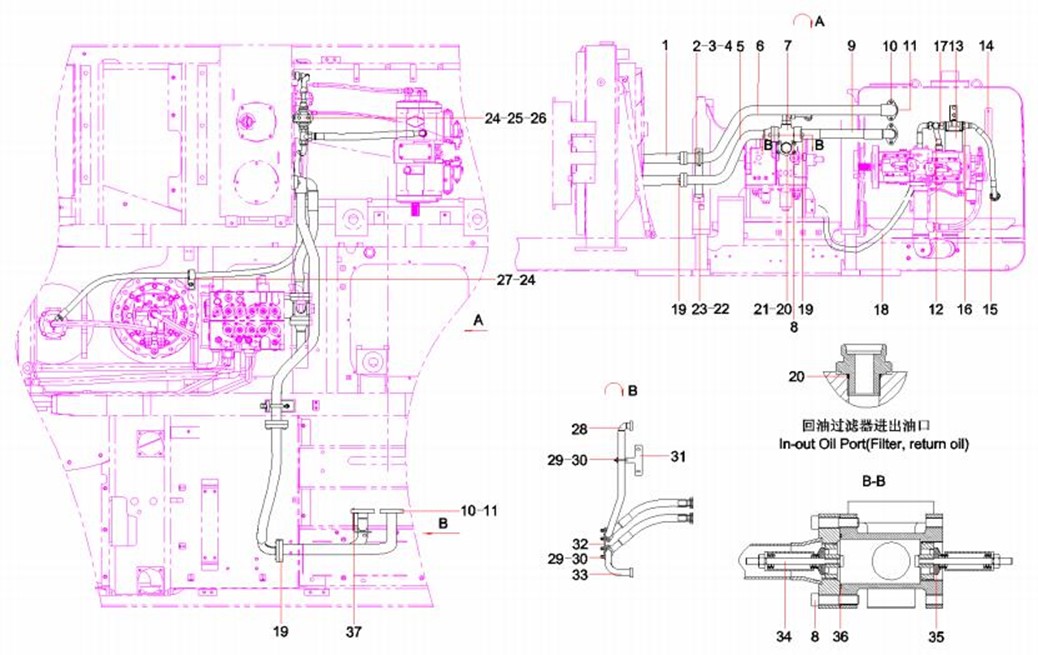

2-53-1 |
1 |
A810201066338 |
2 |
胶管总成 |
Hose As |
2-53-2 |
2 |
13506157 |
1 |
支架 |
plate SY245C9M2KH.1.2.2-2 |
2-53-3 |
3 |
A820301017131 |
1 |
U型螺栓 |
U-bolt |
2-53-4 |
4 |
A210307000036 |
4 |
螺母 |
Nut M10GB6170 10 |
2-53-5 |
5 |
13366852 |
1 |
回油钢管 |
oil return steel pipe |
2-53-6 |
6 |
13366850 |
1 |
回油钢管总成 |
Oil Return Steel Pipe |
2-53-7 |
7 |
13690424 |
1 |
回油块(铸件) |
oil return block SY245C9.1.2.2-1C |
2-53-8 |
8 |
变更或见其他配置 |
6 |
螺钉M12×45GB70.1 12.9级 |
Screw M12×45GB70.1 12.9 |
2-53-9 |
9 |
13375631 |
1 |
回油胶管 |
Hose Assembly |
2-53-10 |
10 |
A210204000206 |
8 |
螺钉M12×35GB70.1 10.9级 |
Screw M12×35GB70.1 10.9 |
2-53-11 |
11 |
B230101000244 |
4 |
O形圈 |
O-ring |
2-53-12 |
12 |
60035666 |
1 |
胶管 |
Hose |
2-53-13 |
13 |
60277730 |
1 |
回油过滤器 |
oil-drain filter core |
2-53-14 |
14 |
B230103002212 |
1 |
胶管 |
Hose,rubber |
2-53-15 |
15 |
A820205000837 |
1 |
接头 |
Connector |
2-53-16 |
16 |
A820205000945 |
2 |
管接头 |
Connector |
2-53-17 |
17 |
B210780000018 |
1 |
管接头 |
Connector, pipe |
2-53-18 |
18 |
B230103003217 |
1 |
胶管 |
Hose, rubber |
2-53-19 |
19 |
A210204000338 |
10 |
螺钉M12×40GB70.1 10.9级 |
Screw M12×40GB70.1 10.9 |
2-53-20 |
20 |
B230101000050 |
3 |
O形圈 |
O-ring 28.7×3.5JISB2401 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-55-21 |
21 |
A820205002644 |
1 |
G1堵头 |
Plug |
2-55-22 |
22 |
A210204000337 |
2 |
螺钉M12×30GB70.1 10.9级 |
Screw M12×30GB70.110.9 |
2-55-23 |
23 |
24000639 |
2 |
垫圈12GB97.1 达克锈 |
Washer |
2-55-24 |
24 |
A210111000199 |
3 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9 |
2-55-25 |
25 |
A210111000197 |
2 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-55-26 |
26 |
13214321 |
1 |
泄油滤支架总成 |
bracket assem SY245C9.1.2.8A |
2-55-27 |
27 |
60086356 |
1 |
线束固定夹 |
Clamp, harness |
2-55-28 |
28 |
13687832 |
1 |
油散回油钢管 |
Oil radiation oil-in rubber hose |
2-55-29 |
29 |
11617653 |
3 |
U型螺栓 |
U-bolt |
2-55-30 |
30 |
A210307000031 |
12 |
螺母M12GB6170 10级 |
Nut M12GB6170 10 |
2-55-31 |
31 |
13211408 |
1 |
支架 |
BracketSY245C9.1.2.7A-1 |
2-55-32 |
32 |
12630472 |
1 |
板 |
PlateSY265C9M2K.1.2.1.2-2 |
2-55-33 |
33 |
13687806 |
1 |
油散进油钢管总成 |
steel pipe assy. |
2-55-34 |
34 |
60205580 |
1 |
单向阀 |
Valve,one-way |
2-55-35 |
35 |
60205581 |
1 |
单向阀 |
Check valve |
2-55-36 |
36 |
B230101000366 |
3 |
O形圈 |
O-ring 59.4×3.1JISB2401 |
2-55-37 |
37 |
A210204000354 |
2 |
螺钉 M10×30GB70.1 10.9级 |
Screw M10×30GB70.1 10.9 |
