SANY SY245C SY245C9 SY245C9M3KH EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

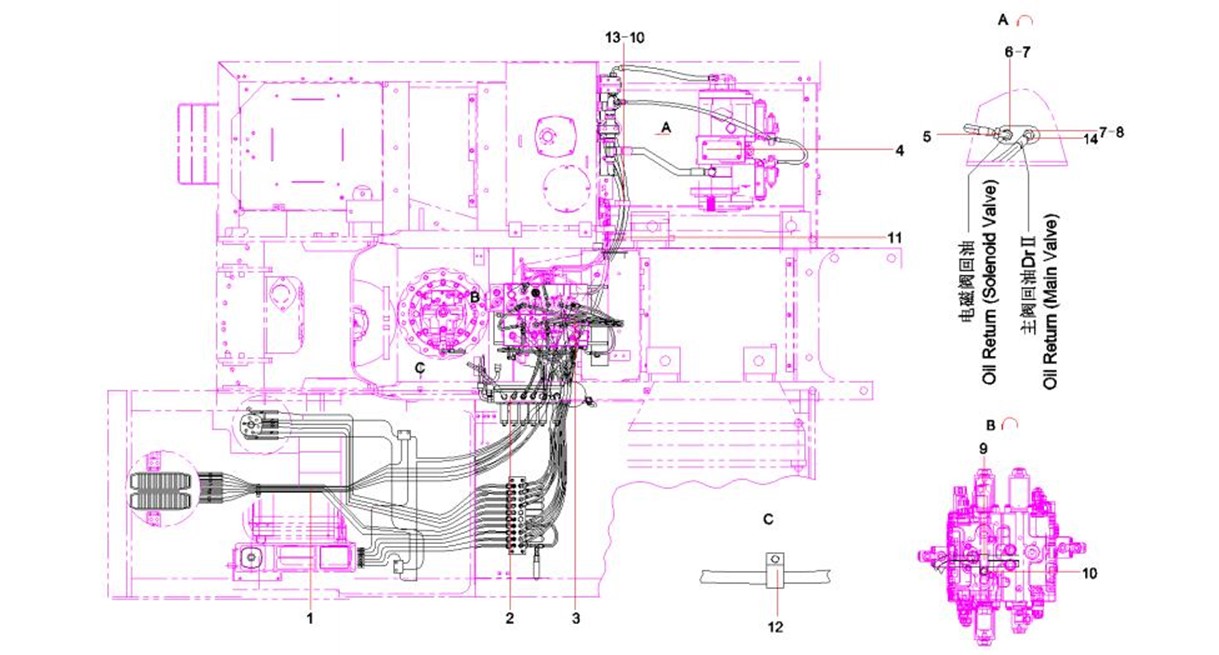

2-57-1 |
1 |
13359487 |
1 |
工作油箱 |
hydraulic tank |
2-57-2 |
2 |
60112246 |
1 |
O形圈 |
O-ring |
2-57-3 |
3 |
60200365 |
1 |
回油过滤器 |
Filter, return oil |
2-57-4 |
4 |
12731156 |
1 |
回油盖 |
Oil return cover |
2-57-5 |
5 |
B230101000588 |
1 |
O形圈 |
O-ring 179.3×5.7JISB2401 |
2-57-6 |
6 |
A210405000001 |
8 |
垫圈 |
Washer 12GB97.1 |
2-57-7 |
7 |
A250100000174 |
1 |
液位计 |
Gauge, sight glass |
2-57-8 |
8 |
B230101000356 |
1 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
2-57-9 |
9 |
10514225 |
1 |
堵头 |
Plug |
2-57-10 |
10 |
12731158 |
1 |
吸油盖 |
Suction cover |
2-57-11 |
11 |
60200363 |
1 |
吸油过滤器 |
Oil suction filter |
2-57-12 |
12 |
A210111000037 |
8 |
螺栓 |
Bolt M12×25GB5783 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

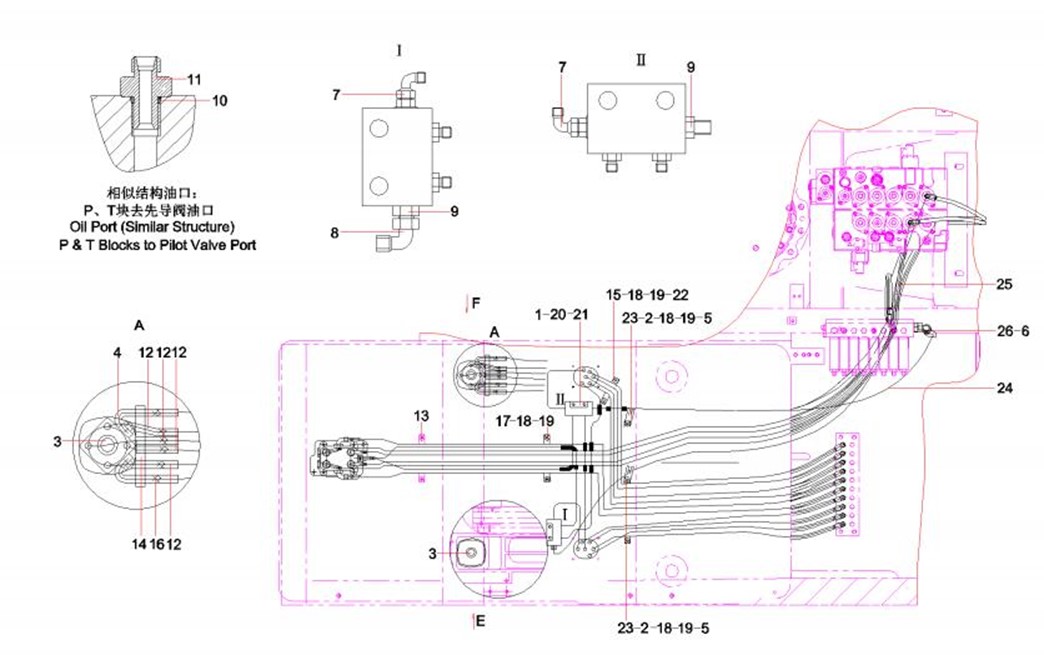

2-59-1 |
1 |
13276547 |
1 |
PPC管路 |
ppc pipeline SY245C9.1.4.1 |
2-59-2 |
2 |
13239424 |
1 |
电磁阀管路 |
electromagnetic valve pipeline |
2-59-3 |
3 |
13527497 |
1 |
主阀管路 |
main valve pipeline |
2-59-4 |
4 |
13239418 |
1 |
主泵管路 |
main pump pipeline SY245C9.1.4.2 |
2-59-5 |
5 |
B210780000024 |
1 |
直角组合接头 |
Elbow |
2-59-6 |
6 |
A820205000961 |
1 |
管接头 |
Connector |
2-59-7 |
7 |
B230101000049 |
2 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
2-59-8 |
8 |
A820205000946 |
1 |
接头 |
Connector |
2-59-9 |
9 |
60086357 |
1 |
线束固定夹 |
Harness clamp |
2-59-10 |
10 |
A210111000199 |
2 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9 |
2-59-11 |
11 |
13215451 |
2 |
护套 |
protective sleeve SY245C9.1.1A- |
2-59-12 |
12 |
60086354 |
1 |
线束固定夹 |
Clamp, harness |
2-59-13 |
13 |
60119587 |
1 |
线束固定夹 |
Clamp, harness |
2-59-14 |
14 |
B210780000418 |
1 |
管接头 |
Connector, pipe |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-61-1 |
1 |
变更或见其他配置 |
4 |
垫圈10GB93 达克锈 |
Washer |
2-61-2 |
2 |
60086354 |
2 |
线束固定夹 |
Clamp, harness |
2-61-3 |
3 |
B220401001302 |
2 |
先导阀 |
Valve, pilot, manual |
2-61-4 |
4 |
B230103000983 |
1 |
胶管 |
Hose |
2-61-5 |
5 |
11602359 |
2 |
橡胶垫 |
Gasket, rubber |
2-61-6 |
6 |
A820205000961 |
1 |
管接头 |
Connector |
2-61-7 |
7 |
B210780000418 |
2 |
管接头 |
Connector, pipe |
2-61-8 |
8 |
B210780000024 |
2 |
直角组合接头 |
Elbow |
2-61-9 |
9 |
A820205000894 |
2 |
接头 |
Connector |
2-61-10 |
10 |
A230101000247 |
8 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
2-61-11 |
11 |
A820205000839 |
6 |
接头 |
Connector |
2-61-12 |
12 |
B230103001375 |
4 |
胶管 |
Hose |
2-61-13 |
13 |
11602341 |
2 |
橡胶垫 |
Gasket, rubber |
2-61-14 |
14 |
A239900000066 |
6 |
尼龙扎带 |
Strap, nylon (black) |
2-61-15 |
15 |
11602348 |
2 |
橡胶垫 |
Gasket, rubber |
2-61-16 |
16 |
B230103000985 |
3 |
胶管 |
Hose |
2-61-17 |
17 |
11243372 |
2 |
压板 |
Plate, pressure |
2-61-18 |
18 |
变更或见其他配置 |
10 |
螺栓 |
Bolt M8×20GB5783 |
2-61-19 |
19 |
24000511 |
10 |
垫圈8GB93 达克锈 |
Washer |
2-61-20 |
20 |
A820199000360 |
2 |
PT块 |
Block, PT |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-63-21 |
21 |
21005186 |
4 |
螺栓 |
Bolt M10×40GB5783 10.9 |
2-63-22 |
22 |
11243374 |
2 |
压板 |
Plate, pressure |
2-63-23 |
23 |
11243400 |
1 |
压板 |
Plate, pressure |
2-63-24 |
24 |
B230103001023 |
1 |
胶管 |
Hose |
2-63-25 |
25 |
B230103002358 |
1 |
胶管 |
Rubber hose |
2-63-26 |
26 |
B230101000049 |
11 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

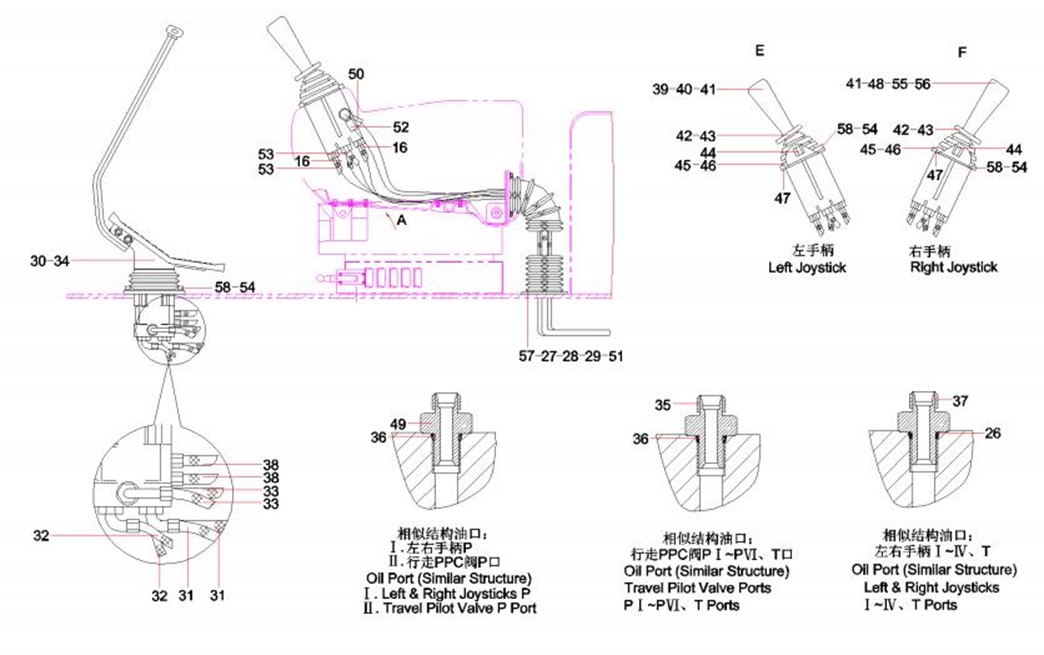

2-65-16 |
16 |
B230103000985 |
3 |
胶管 |
Hose |
2-65-26 |
26 |
B230101000049 |
11 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
2-65-27 |
27 |
A820601990336 |
2 |
波纹管 |
Bellows |
2-65-28 |
28 |
A210111000079 |
8 |
螺栓 |
Bolt M6×16GB5783 |
2-65-29 |
29 |
24000632 |
8 |
垫圈6GB97.1 达克锈 |
Washer |
2-65-30 |
30 |
A210111000197 |
4 |
螺栓 |
Bolt M10×25GB5783 10.9 |
2-65-31 |
31 |
B230103002705 |
2 |
胶管 |
Hose |
2-65-32 |
32 |
21054220 |
2 |
胶管 |
Hose, rubber |
2-65-33 |
33 |
21020054 |
2 |
胶管 |
Hose,rubber |
2-65-34 |
34 |
60170604 |
1 |
先导阀PVD8PC6008(脚踏) |
Pilot-control Valve |
2-65-35 |
35 |
A820205000940 |
7 |
接头 |
Connector |
2-65-36 |
36 |
B230101000047 |
8 |
O形圈 |
O-ring |
2-65-37 |
37 |
A820205000946 |
10 |
接头 |
Connector |
2-65-38 |
38 |
B230103000982 |
2 |
胶管 |
Hose |
2-65-39 |
39 |
B229900001613 |
1 |
左手柄 |
Joystick, left |
2-65-40 |
40 |
60116344 |
1 |
插入件 |
Insertion piece |
2-65-41 |
41 |
A210264000022 |
2 |
自攻螺钉 |
Screw, self-tapping |
2-65-42 |
42 |
11050165 |
2 |
手柄 |
Handle, grip |
2-65-43 |
43 |
A210308000006 |
2 |
螺母 |
Nut M12×1.25GB6171 |
2-65-44 |
44 |
A210307000025 |
2 |
螺母 |
Nut M14GB6170 |
