SANY SY305C SY305C9 SY305C9I3KHL EXCAVATOR parts catalog 33
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-47-1 |
1 |
A820403000893 |
4 |
护刃板 |
Shroud |
4-47-3 |
3 |
60116435 |
5 |
齿座 |
Seat,toothed |
4-47-4 |
4 |
12846829 |
1 |
前刃板 |
front cutting plateSY305C.3.4D.1-1 |
4-47-9 |
9 |
12846843 |
1 |
后支座 |
connecting |
4-47-11 |
11 |
11184706 |
2 |
前角加强板 |
Plate,reinforcing,front corner |
4-47-14 |
14 |
12047894 |
2 |
加强板 |
Reinforcement PlateSY335.3.4A.1 |

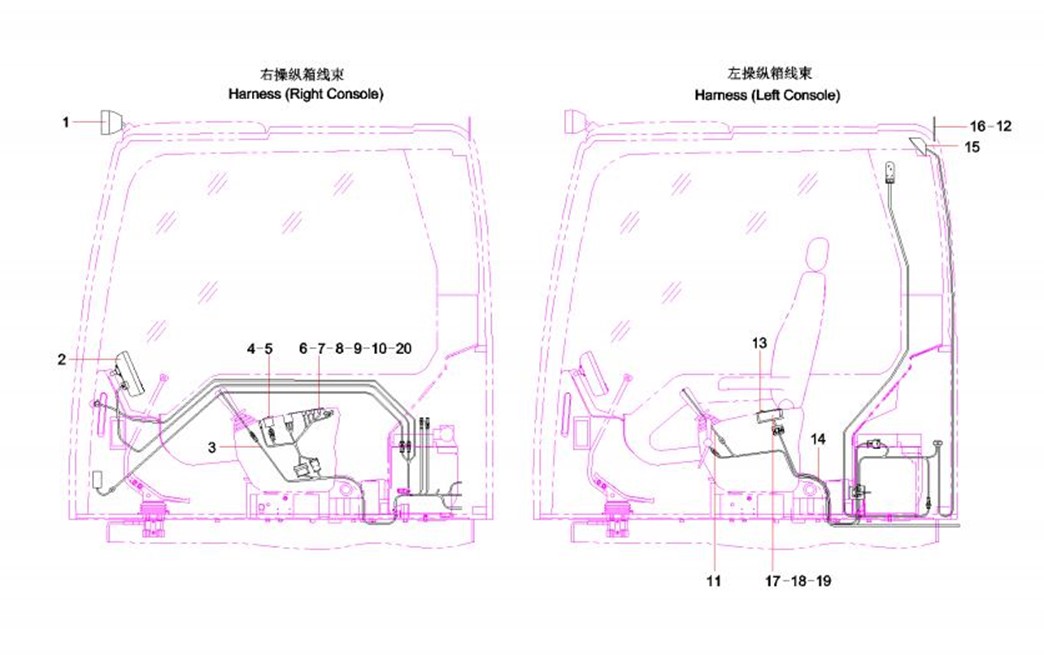

第5章
电气系统
(electrical system SY305C9I3KH.5)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-3-1 |
1 |
B241100000391 |
2 |
工作灯70-24-P1 长方 |
Lamp, working |
5-3-2 |
2 |
12401565 |
1 |
三一显示屏 |
Sany Encourage Control Display |
5-3-3 |
3 |
13383020 |
1 |
驾驶室线束 |
Driver’s Cab Harness |
5-3-4 |
4 |
60117463 |
1 |
旋钮开关 |
Switch, fuel control |
5-3-5 |
5 |
A241200001217 |
1 |
启动开关 |
Switch, ignition |
5-3-6 |
6 |
60053220 |
1 |
指示灯 |
Lamp, indicator, LED, red |
5-3-7 |
7 |
60053221 |
1 |
指示灯 |
Lamp, indicator, LED, yellow |
5-3-8 |
8 |
13524221 |
1 |
控制开关线束 |
Control Switch Harness |
5-3-9 |
9 |
A210111000011 |
15 |
螺栓 |
Bolt M10×20GB5783 |
5-3-10 |
10 |
A210111000088 |
3 |
螺栓 |
Bolt M8×16GB5783 |
5-3-11 |
11 |
13400087 |
1 |
喇叭开关中转线束 |
horn switch tansfer harness |
5-3-12 |
12 |
60060300 |
1 |
天线延长线 |
Extension, antenna |
5-3-13 |
13 |
60205002 |
1 |
收音机 |
Radio |
5-3-14 |
14 |
A230200000170 |
1 |
线夹 |
Clamp |
5-3-15 |
15 |
60023703 |
1 |
喇叭 |
Horn |
5-3-16 |
16 |
60090606 |
1 |
天线 |
Antenna |
5-3-17 |
17 |
A210204000115 |
2 |
螺钉 |
Screw M5×12GB70.1 |
5-3-18 |
18 |
A210204000340 |
4 |
螺钉M8×16GB70.1 10.9级 |
Screw M8×16GB70.1 10.9 |
5-3-19 |
19 |
24000633 |
4 |
垫圈8GB97.1 达克锈 |
Washer |
5-3-20 |
20 |
60200693 |
1 |
翘板开关 |
Rocker Switch |

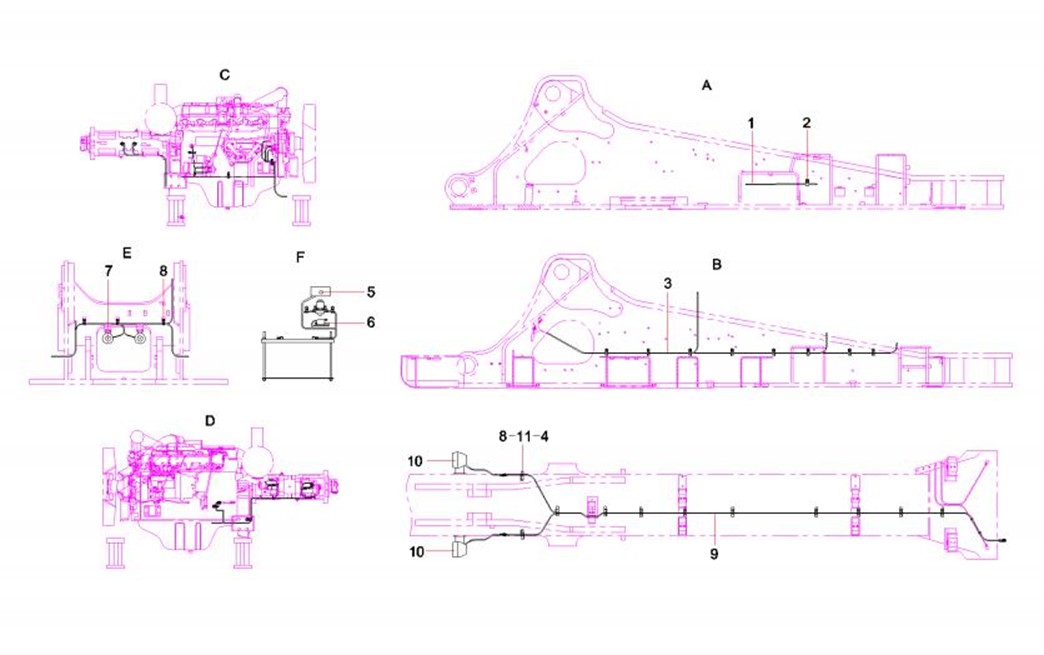

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-5-1 |
1 |
60012794 |
1 |
电源线 |
Wire, power supply |
5-5-2 |
2 |
60086354 |
9 |
线束固定夹 |
Clamp, harness |
5-5-3 |
3 |
13696819 |
1 |
车身线束 |
Vehicle Body Harness |
5-5-4 |
4 |
24000513 |
11 |
垫圈12GB93 达克锈 |
Washer |
5-5-5 |
5 |
B241000000022 |
1 |
2芯直流插座 |
Socket, two-wire |
5-5-6 |
6 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
5-5-7 |
7 |
60260625 |
1 |
电喇叭 |
Electrical Horn |
5-5-8 |
8 |
60149356 |
13 |
椭圆线夹 |
Clamp, wire, ellipse |
5-5-9 |
9 |
12946343 |
1 |
动臂灯线束 |
Work Lamp harness |
5-5-10 |
10 |
60114255 |
3 |
工作灯 |
Lamp, work |
5-5-11 |
11 |
A210111000199 |
11 |
螺栓M12×20GB5783 10.9级 |
Bolt |

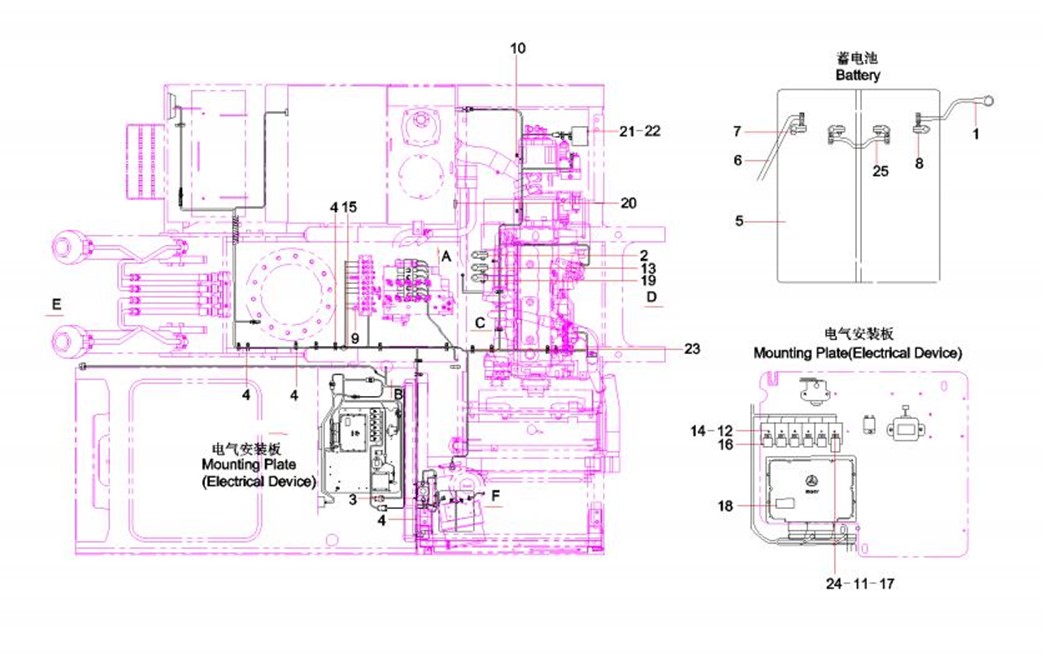

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-7-1 |
1 |
60012803 |
1 |
电源线 |
Wire, power supply |
5-7-2 |
2 |
12060843 |
2 |
线夹三菱 |
the clamp for connecter of |
5-7-3 |
3 |
A210111000089 |
2 |
螺栓 |
Bolt M8×20GB5783 |
5-7-4 |
4 |
60260292 |
7 |
尼龙扎带20×179 带φ12.5固定孔 |
Nylon belting |
5-7-5 |
5 |
60071633 |
2 |
蓄电池 |
Battery |
5-7-6 |
6 |
13703139 |
1 |
电源线 |
Power Supply Harness DYX350- |
5-7-7 |
7 |
60013322 |
2 |
A型蓄电池正极接头总成 |
Connector GP, anode, battery, A- |
5-7-8 |
8 |
60013321 |
2 |
A型蓄电池负极接头总成 |
Connector GP, cathode, battery, A |
5-7-9 |
9 |
60217141 |
9 |
压力传感器 |
Pressure Sensor |
5-7-10 |
10 |
60217140 |
2 |
压力传感器 |
Pressure Sensor |
5-7-11 |
11 |
60238782 |
8 |
垫圈5GB96.1 达克锈 |
Washer |
5-7-12 |
12 |
A210210000030 |
7 |
螺钉 |
Screw M4×12GB818 |
5-7-13 |
13 |
12060897 |
1 |
线夹 |
The Bracket for connecter of |
5-7-14 |
14 |
60060562 |
7 |
垫圈4GB97.1 达克锈 |
Washer |
5-7-15 |
15 |
11779657 |
1 |
胶套 |
Sleeve, rubber |
5-7-16 |
16 |
60245361 |
8 |
中间继电器 |
Intermediate Relay |
5-7-17 |
17 |
24000509 |
4 |
垫圈5GB93 达克锈 |
Washer |
5-7-18 |
18 |
13690593 |
1 |
三一可组态液压控制器 |
Sany Encourage Hydraulic Control |
5-7-19 |
19 |
12061491 |
2 |
线夹矢崎 |
The Bracket for connecter of |
5-7-20 |
20 |
60060301 |
1 |
温度传感器 |
Sensor, temperature |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-9-21 |
21 |
60041901 |
2 |
DK金属固定夹 |
Accessories, metal, fixed, plug-in |
5-9-22 |
22 |
A210111000195 |
13 |
螺栓 |
Bolt M10×16GB5783 10.9 |
5-9-23 |
23 |
60083322 |
3 |
线夹 |
Clip, wire |
5-9-24 |
24 |
A210210000003 |
6 |
螺钉 |
Screw M5×12GB818 |
5-9-25 |
25 |
13703140 |
1 |
电源线 |
Power Supply Harness DYX550- |
