SANY SY305C SY305C9 SY305C9I3KHL EXCAVATOR parts catalog 34

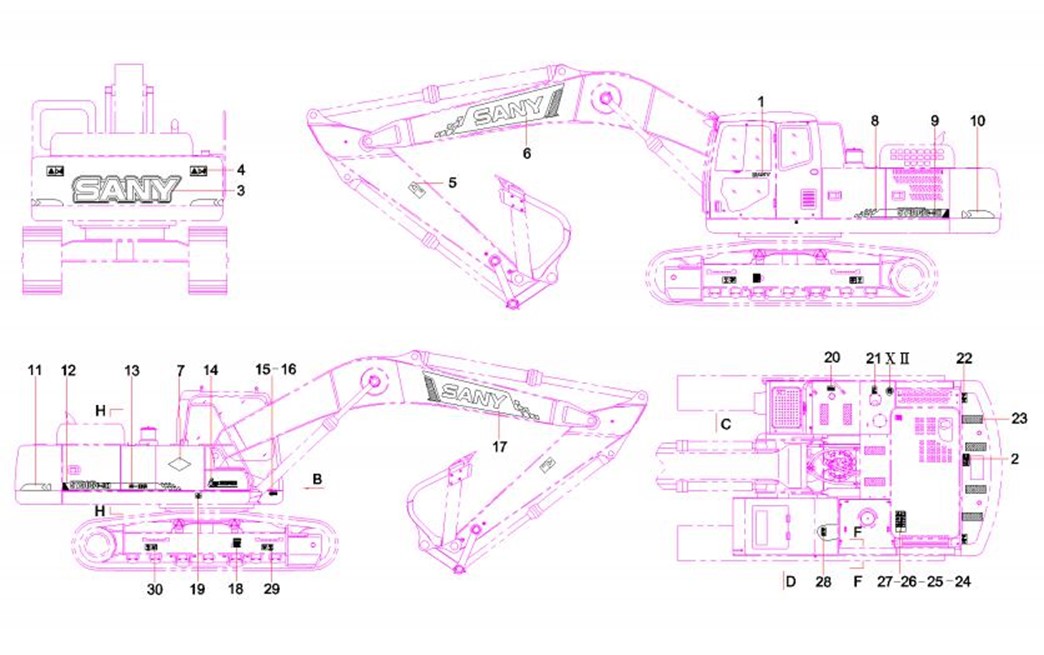

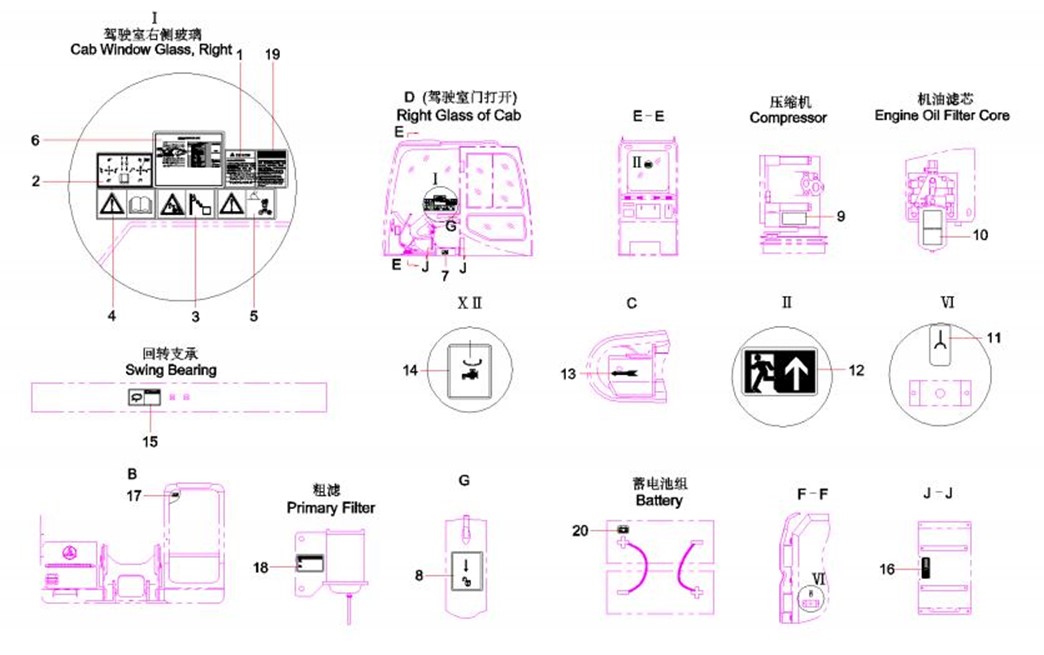

第6章
涂装
(Coating SY305C9I3KHL-TZ1)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-3-1 |
1 |
12842974 |
1 |
三一标贴 |
Label, power socket |
6-3-2 |
2 |
12728493 |
1 |
严禁脚踏排气提示 |
Decal,exhaust |
6-3-3 |
3 |
12722067 |
1 |
配重贴花 |
Decal, counterweight |
6-3-4 |
4 |
A820699001016 |
2 |
配重警示牌 |
Decal, warning, counterweight |
6-3-5 |
5 |
A820601990963 |
2 |
斗杆警示牌 |
Decal, warning, arm |
6-3-6 |
6 |
12722073 |
1 |
动臂左侧贴花 |
Decal, boom, left |
6-3-7 |
7 |
60202772 |
1 |
左节能高效 |
Decal |
6-3-8 |
8 |
13626620 |
1 |
机身左贴花 |
Machine Model Marking |
6-3-9 |
9 |
12780272 |
2 |
机器型号贴花 |
Machine Model |
6-3-10 |
10 |
12727594 |
1 |
配重反光膜 |
Film, reflective, counterweight |
6-3-11 |
11 |
12727593 |
1 |
配重反光膜 |
Film, reflective, counterweight |
6-3-12 |
12 |
13626621 |
1 |
机身右贴花 |
Machine Model Marking |
6-3-13 |
13 |
12780274 |
1 |
三一重机贴花 |
Decal |
6-3-14 |
14 |
60202777 |
1 |
服务热线 |
Decal, service hotline |
6-3-15 |
15 |
10251978 |
1 |
铭牌 |
Nameplate |
6-3-16 |
16 |
A210510000007 |
4 |
铆钉 |
Rivet |
6-3-17 |
17 |
12722074 |
1 |
动臂右侧贴花 |
Decal, boom, right |
6-3-18 |
18 |
A820601990968 |
2 |
张紧装置警示牌 |
Decal, warning, tensioner |
6-3-19 |
19 |
12033801 |
2 |
重心标牌 |
Decal, center of gravity |
6-3-20 |
20 |
A820601991039 |
1 |
燃油箱标识牌 |
Decal, fuel tank |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-5-21 |
21 |
13536536 |
1 |
液压油箱指示牌 |
Hydraulic oil tank indicative board |
6-5-22 |
22 |
A820601990926 |
3 |
防跌落警示牌 |
Decal, warning, falling |
6-5-23 |
23 |
A820699000369 |
12 |
长防滑贴 |
Anti-skid, long |
6-5-24 |
24 |
A820601990973 |
1 |
机顶罩警示牌 |
Decal, warning, engine hood |
6-5-25 |
25 |
A820699001017 |
1 |
皮带安全警示牌 |
Decal, warning, belt safety |
6-5-26 |
26 |
A820101050793 |
1 |
风扇打手警示牌 |
Mark, warning, “Hand injury by fan” |
6-5-27 |
27 |
A820699000948 |
1 |
防喷溅警示牌 |
Decal, warning, anti-spray |
6-5-28 |
28 |
11323371 |
1 |
严禁坐人警示牌 |
Decal, warning, no-sitting |
6-5-29 |
29 |
A820101990552 |
4 |
吊钩点标示图 |
Diagram, hoisting point |
6-5-30 |
30 |
A820601990934 |
4 |
装运固定点标志 |
Decal,tie-down,shipment |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-7-1 |
1 |
11648786 |
1 |
启动发动机前注意事项标识牌 |
Decal, warning, pre-start |
6-7-2 |
2 |
A820601990961 |
1 |
操纵标示图 |
Label, instruction, operation |
6-7-3 |
3 |
11464432 |
1 |
高压回避警示牌 |
Decal, warning, high-voltage |
6-7-4 |
4 |
11464425 |
1 |
查阅说明书警示牌 |
Label, warning, “Read manual” |
6-7-5 |
5 |
11464441 |
1 |
钥匙断电警示牌 |
Decal, warning, power-off |
6-7-6 |
6 |
13536535 |
1 |
润滑图表 |
Lubricating graphic chart |
6-7-7 |
7 |
A820601990967 |
1 |
座椅调节指示牌 |
Decal, instruction, seat adjustment |
6-7-8 |
8 |
A820601990927 |
1 |
开锁标识牌 |
Label, unlock |
6-7-9 |
9 |
A820699001284 |
1 |
冷媒更换说明 |
Decal, instruction, refrigerant |
6-7-10 |
10 |
A820101050798 |
1 |
烫手警示标牌 |
Decal, warning, hot surface |
6-7-11 |
11 |
A820699001109 |
1 |
电源插座标志 |
Label, power socket |
6-7-12 |
12 |
A820601990969 |
1 |
安全出口标志 |
Label, emergency exit |
6-7-13 |
13 |
12057746 |
2 |
前进方向标志 |
Decal, instruction, forward |
6-7-14 |
14 |
A820601990929 |
1 |
油箱放水标识 |
Label, drain, fuel tank |
6-7-15 |
15 |
12403551 |
1 |
回转支承警示牌 |
Rotary bearing caution |
6-7-16 |
16 |
11993325 |
1 |
铭牌 |
Nameplate |
6-7-17 |
17 |
A820699001019 |
1 |
前窗锁紧警示牌 |
Decal, warning, front window |
6-7-18 |
18 |
A820601990962 |
1 |
油水分离器放水标识 |
Decal, drain, water separator |
6-7-19 |
19 |
12919461 |
1 |
停机警示牌 |
Stop engine caution |
6-7-20 |
20 |
A820601990972 |
1 |
电源标志 |
Label, power supply |

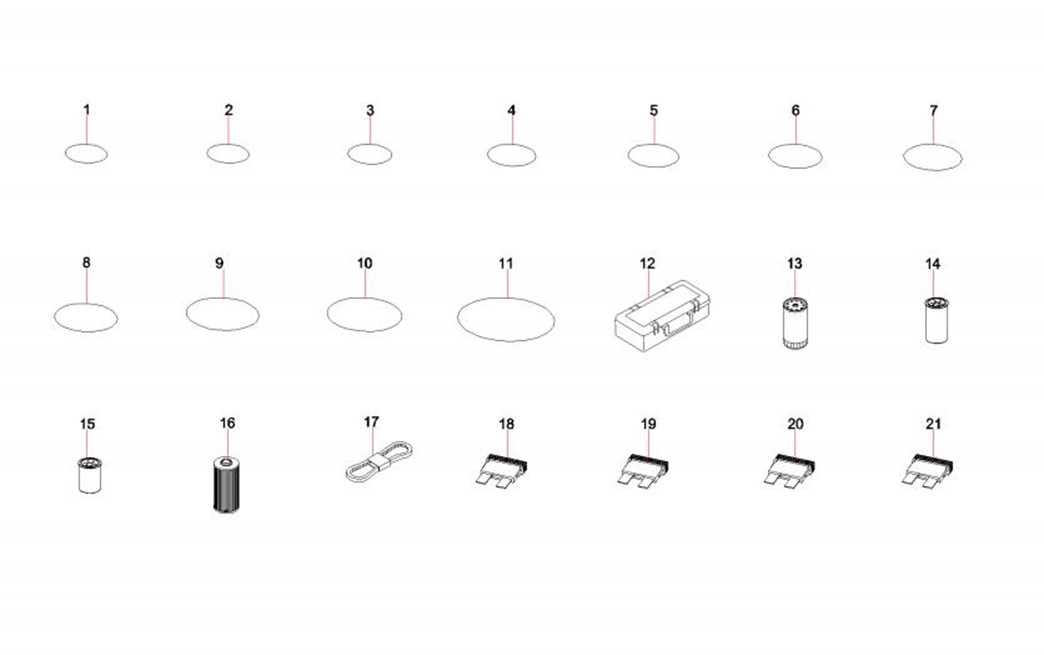

第7章
SY305C9液压挖掘机随机附件SY305C9I3K
(Hydraulic excavator attached accessories)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-3-1 |
1 |
B230101000047 |
5 |
O形圈 |
O-ring |
7-3-2 |
2 |
A230101000247 |
4 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
7-3-3 |
3 |
B230101000049 |
5 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
7-3-4 |
4 |
A210608000108 |
1 |
O形圈 |
O-ring |
7-3-5 |
5 |
A230101000243 |
2 |
O形圈 |
O-ring 16.7×3.5JISB2401 |
7-3-6 |
6 |
A229900001581 |
1 |
O形圈 |
O-ring |
7-3-7 |
7 |
B230101000356 |
4 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
7-3-8 |
8 |
B230101000050 |
4 |
O形圈 |
O-ring 28.7×3.5JISB2401 |
7-3-9 |
9 |
A210609000136 |
2 |
O形圈 |
O-ring 29.7×3.5JISB2401 |
7-3-10 |
10 |
B230101000456 |
5 |
O形圈 |
O-ring |
7-3-11 |
11 |
B230101000445 |
2 |
O形圈 |
O-ring |
7-3-12 |
12 |
10442742 |
1 |
随机工具 |
Tools, attached |
7-3-13 |
13 |
60250941 |
1 |
GB3 6WG1X燃油主滤滤芯 |
fule filter |
7-3-14 |
14 |
13539818 |
1 |
油粗滤清器二道分总成 |
Fuel Filter assemble RCFA-5 |
7-3-15 |
15 |
B222100000729 |
1 |
柴油滤清器 |
Filter, fuel |
7-3-16 |
16 |
B222100000494 |
1 |
机油滤清器 |
Filter,oil |
7-3-17 |
17 |
A230106000403 |
1 |
V带 |
V-belt |
7-3-18 |
18 |
A241300000016 |
10 |
熔断器 |
Fuse 10-13.35A |
7-3-19 |
19 |
A241300000017 |
5 |
熔断器 |
Fuse |
7-3-20 |
20 |
A241300000018 |
5 |
熔断器 |
Fuse |
