SANY SY305C SY305C9 SY305C9I3KHL EXCAVATOR parts catalog 35
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
7-5-21 |
21 |
A241300000019 |
10 |
熔断器5-6.75A 国产 Fuse |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

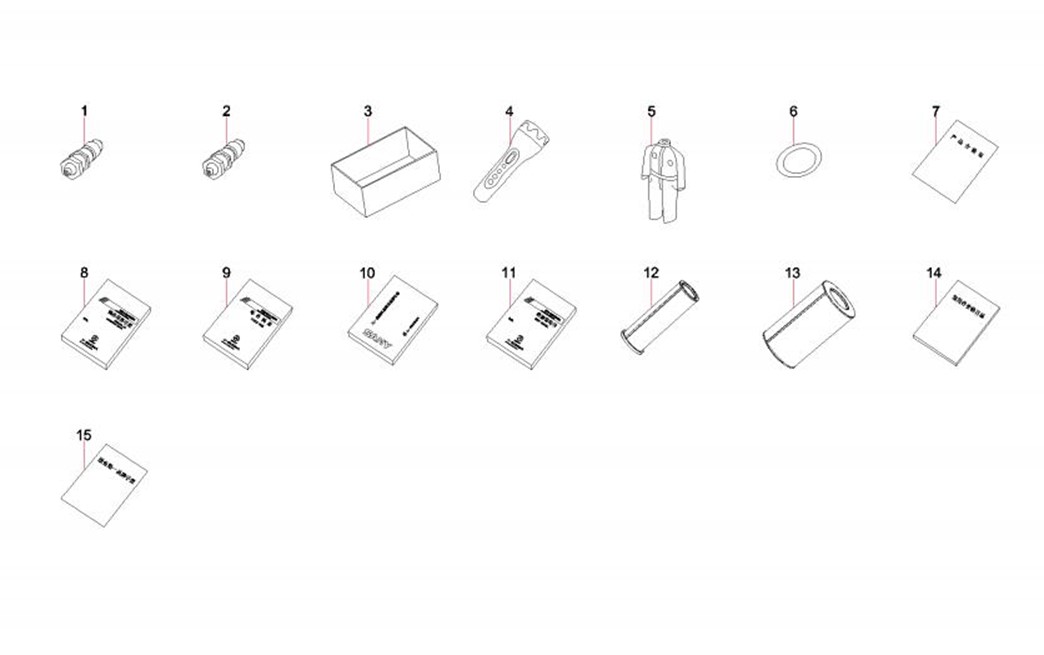

7-7-1 |
1 |
B229900000686 |
5 |
黄油嘴 |
Fitting, grease |
7-7-2 |
2 |
B229900000379 |
1 |
黄油嘴 |
Fitting, grease |
7-7-3 |
3 |
60275904 |
1 |
随机附件箱 |
Accessories Box |
7-7-4 |
4 |
A241100000596 |
1 |
手提工作灯 |
Flashlight |
7-7-5 |
5 |
A550300000008 |
1 |
工作服 售后人员用 |
Suit, working, service worker |
7-7-6 |
6 |
A229900005005 |
1 |
钥匙扣 |
Catch, lock |
7-7-7 |
7 |
59000039 |
1 |
产品合格证 |
Certificate, product quality |
7-7-8 |
8 |
12186458 |
1 |
液压挖掘机操作保养手册 |
Manual, operation and |
7-7-9 |
9 |
11984397 |
1 |
SY305C9零部件图册 |
SY305C9 spare parts drawing |
7-7-10 |
10 |
A279900000037 |
1 |
三一挖掘机保养及保修手册 |
Manual, operation and |
7-7-11 |
11 |
60102032 |
1 |
维修说明书 |
Maintenance Manual |
7-7-12 |
12 |
B222100000640 |
1 |
空气滤清器安全滤芯 |
Safety element,air filter |
7-7-13 |
13 |
B222100000641 |
1 |
空气滤清器主滤芯 |
Main element,air filter |
7-7-14 |
14 |
12252559 |
1 |
三一重机常用件价格目录 |
Catalog, spare part |
7-7-15 |
15 |
59006107 |
1 |
服务第一品牌手册 |
Brochure for No.1 Service Brand |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-9-1 |
1 |
A260401010023 |
1 |
套筒 |
Socket 10×12.5GB3390.1 |
7-9-2 |
2 |
A260401010063 |
1 |
套筒 |
Socket 11×12.5GB3390.1 |
7-9-3 |
3 |
A260401010024 |
1 |
套筒 |
Socket 13×12.5GB3390.1 |
7-9-4 |
4 |
A260401010095 |
1 |
套筒 |
Socket 14×12.5LGB3390.1 |
7-9-5 |
5 |
A260401010025 |
1 |
套筒 |
Socket 16×12.5GB3390.1 |
7-9-6 |
6 |
A260401010077 |
1 |
套筒 |
Socket 17×12.5GB3390.1 |
7-9-7 |
7 |
60001295 |
1 |
套筒 |
Socket 18×12.5GB3390.1 |
7-9-8 |
8 |
A260401010081 |
1 |
套筒 |
Socket 19×12.5GB3390.1 |
7-9-9 |
9 |
A260401010027 |
1 |
套筒 |
Socket 21×12.5GB3390.1 |
7-9-10 |
10 |
A260401010078 |
1 |
套筒 |
Socket 22×12.5GB3390.1 |
7-9-11 |
11 |
A260401010051 |
1 |
套筒 |
Socket 24×12.5GB3390.1 |
7-9-12 |
12 |
A260401010031 |
1 |
套筒 |
Socket 27×20GB3390.1 |
7-9-13 |
13 |
A260401010037 |
1 |
套筒 |
Socket |
7-9-14 |
14 |
A260401010055 |
1 |
套筒 |
Socket 30×20GB3390.1 |
7-9-15 |
15 |
A260401010057 |
1 |
套筒 |
Socket 36×20GB3390.1 |
7-9-16 |
16 |
A229900007607 |
1 |
万向接头 |
Joint, universal |
7-9-17 |
17 |
A260401010065 |
1 |
接杆 |
Rod, extension |
7-9-18 |
18 |
60001293 |
1 |
滑行头手柄 |
T-tool |
7-9-19 |
19 |
A260401090010 |
1 |
可逆式棘轮扳手 |
Wrench, ratchet, reversible |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

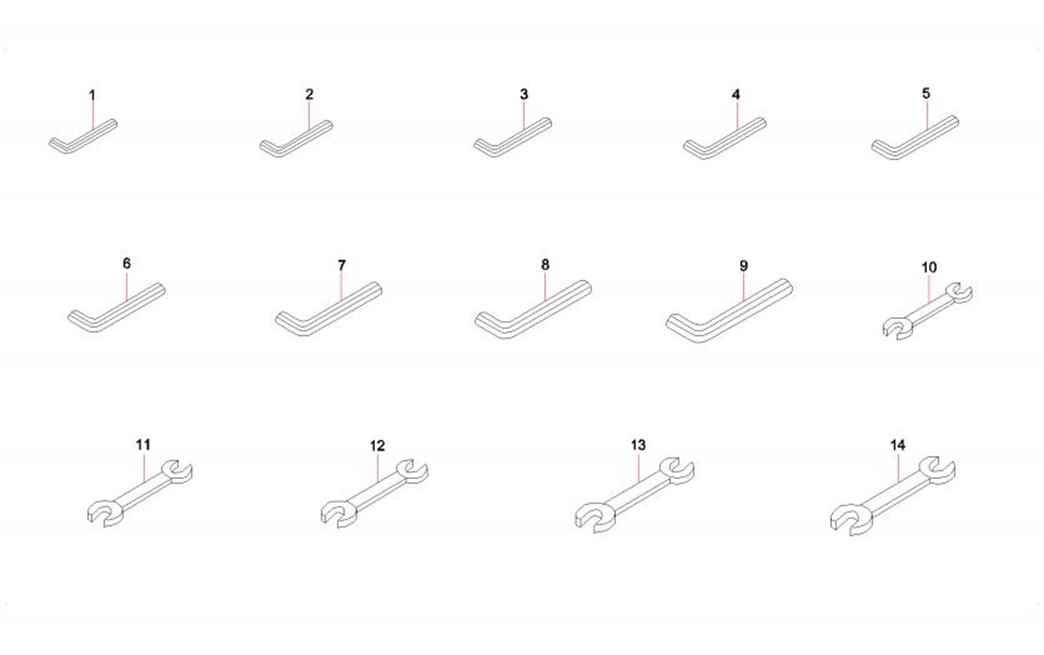

7-11-1 |
1 |
A260401020014 |
1 |
内六角扳手 |
Wrench, Allen 2.5RGB5356 |
7-11-2 |
2 |
A260401020015 |
1 |
内六角扳手 |
Wrench, Allen 3RGB5356 |
7-11-3 |
3 |
A260401020008 |
1 |
内六角扳手 |
Wrench, Allen 4RGB5356 |
7-11-4 |
4 |
A260401020009 |
1 |
内六角扳手 |
Wrench, Allen 5RGB5356 |
7-11-5 |
5 |
A260401020010 |
1 |
内六角扳手 |
Wrench, Allen 6RGB5356 |
7-11-6 |
6 |
A260401020011 |
1 |
内六角扳手 |
Wrench, Allen 8RGB5356 |
7-11-7 |
7 |
A260401020004 |
1 |
内六角扳手 |
Wrench, Allen 10RGB5356 |
7-11-8 |
8 |
B260401020048 |
1 |
内六角扳手 |
Wrench, Allen 14RGB5356 |
7-11-9 |
9 |
B260401020049 |
1 |
内六角扳手 |
Wrench, Allen 17RGB5356 |
7-11-10 |
10 |
A260401030002 |
1 |
双头呆扳手 |
Wrench, open-end 8×10GB4388 |
7-11-11 |
11 |
A260401030001 |
1 |
双头呆扳手 |
Wrench, open-end 12×14GB4388 |
7-11-12 |
12 |
A260401030027 |
1 |
双头呆扳手 |
Wrench, open-end 13×16GB4388 |
7-11-13 |
13 |
A260401030005 |
1 |
双头呆扳手 |
Wrench, open-end 17×19GB4388 |
7-11-14 |
14 |
A260401030029 |
1 |
双头呆扳手 |
Wrench, open-end 18×21GB4388 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

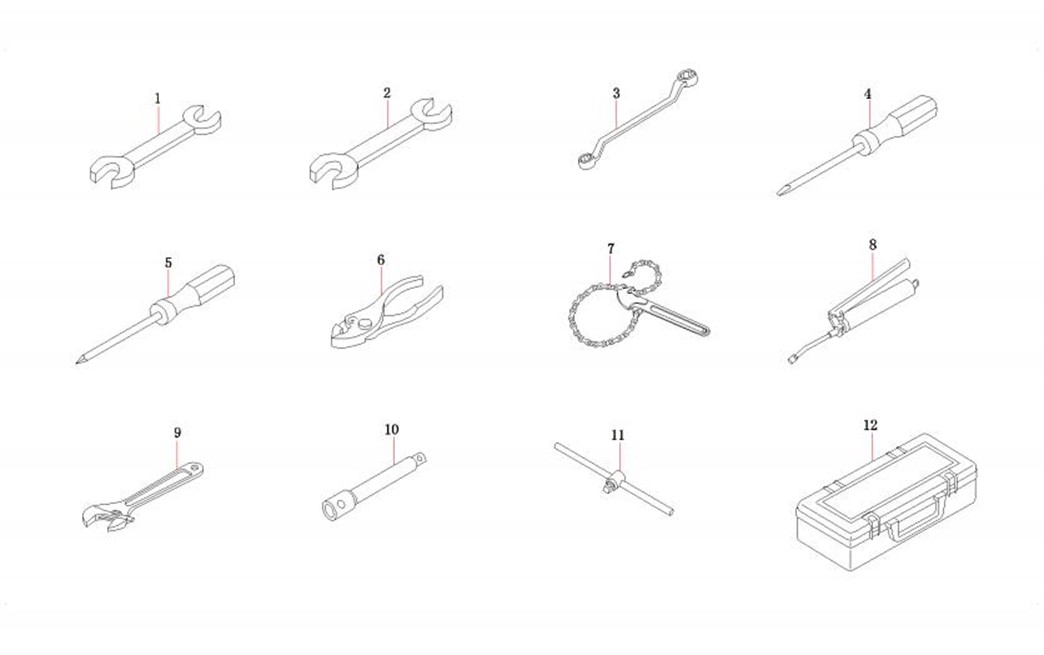

7-13-1 |
1 |
A260401030007 |
1 |
双头呆扳手 |
Wrench, open-end 22×24GB4388 |
7-13-2 |
2 |
A260401030008 |
1 |
双头呆扳手 |
Double-ended spanner |
7-13-3 |
3 |
A260401030100 |
1 |
双头梅花扳手 |
Wrench, box-end 16×18GB4388 |
7-13-4 |
4 |
A260402010022 |
1 |
一字槽螺钉旋具 |
Screwdriver, flat-blade |
7-13-5 |
5 |
A260402020026 |
1 |
十字槽螺钉旋具 |
Screwdriver, Phillips head |
7-13-6 |
6 |
A260404000002 |
1 |
钢丝钳 |
Cutter, wire |
7-13-7 |
7 |
60001296 |
1 |
链条扳手20节 |
Wrench, chain |
7-13-8 |
8 |
B260409000015 |
1 |
高压黄油枪 |
Gun, grease, high pressure |
7-13-9 |
9 |
A260401040004 |
1 |
活扳手 |
Spanner, adjustable |
7-13-10 |
10 |
A260401010021 |
1 |
接杆 |
Rod, extension |
7-13-11 |
11 |
60001294 |
1 |
滑行头手柄 |
T-tool |
7-13-12 |
12 |
A290000000155 |
1 |
手提工具箱 |
Toolbox, portable |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

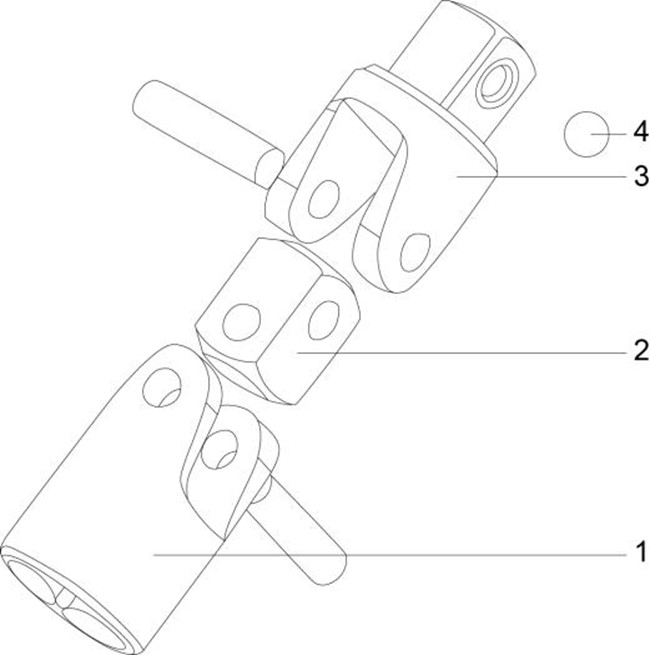

7-15-1 |
1 |
60153627 |
1 |
金属件 |
Metalwork |
7-15-2 |
2 |
60153628 |
1 |
金属件 |
Metalwork |
7-15-3 |
3 |
60153629 |
1 |
金属件 |
Metalwork |
7-15-4 |
4 |
60153630 |
1 |
金属球 |
Metal ball |
