SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 02
目录 INDEX
第1章 SY385C2液压挖掘机(Hydraulic excavator) ……………………………………………………………………………………… 1-1
12756869 SY385C2液压挖掘机(Hydraulic excavator) …………………………………………………………………………………………… 1-2
第2章 回转装置(Slewing device) ………………………………………………………………………………………………………………… 2-1
12762293 回转装置(Slewing device) …………………………………………………………………………………………………………………… 2-2
12764851 液压主管路(Hydraulic main pipeline SY385C2M2KS.1.2) ……………………………………………………………………………………… 2-4
12315456 回油管路(Pipeline, oil return) ………………………………………………………………………………………………………………… 2-8
12764812 吸油管路(Pipeline, oil suction) ……………………………………………………………………………………………………………… 2-12
60217062 柱塞泵(Plunger Pump) ……………………………………………………………………………………………………………………… 2-16
60015495 齿轮泵(Pump, gear) …………………………………………………………………………………………………………………………… 2-22
12984872 液压油箱(Hydraulic Oil Tank SY465C5M2KS.1.2.1) ……………………………………………………………………………………… 2-26
12558665 行走管路(Pipeline, travel) …………………………………………………………………………………………………………………… 2-28
12522883 动臂管路(Pipeline, boom) …………………………………………………………………………………………………………………… 2-30
12522916 铲斗管路(Pipeline, bucket) …………………………………………………………………………………………………………………… 2-32
12523085 回转管路(Pipeline, swing) …………………………………………………………………………………………………………………… 2-34
12523042 斗杆管路(Pipeline, arm) ……………………………………………………………………………………………………………………… 2-36
12826504 动力系统(Power system) …………………………………………………………………………………………………………………………… 2-38
11167183 减震及传动系统(Damping & drive system) ………………………………………………………………………………………………… 2-40
60040290 发动机(Engine) ………………………………………………………………………………………………………………………………… 2-42
60077923 涡轮增压器(Turbocharger) …………………………………………………………………………………………………………………… 2-48
60077924 动力转向油泵(Pump, Power Steering) ……………………………………………………………………………………………………… 2-52
60077925 供油泵(Pump, Fuel Priming) ………………………………………………………………………………………………………………… 2-54
60077926 喷油泵(Pump GP, Fuel Injection) …………………………………………………………………………………………………………… 2-56
60077927 燃油喷油泵总体(Pump GP, Fuel Injection) ………………………………………………………………………………………………… 2-64
60077928 凸轮轴和阀(Camshaft & Valve) ……………………………………………………………………………………………………………… 2-74
60077929 机油冷却器(Cooler, Oil) ……………………………………………………………………………………………………………………… 2-78
60077930 联轴器(Coupler AS) …………………………………………………………………………………………………………………………… 2-80
60077931 正时齿轮(Gear, timing) ……………………………………………………………………………………………………………………… 2-82
60077934 车身线束装置(Harness AS, Chassis) ……………………………………………………………………………………………………… 2-86
60077935 调速器(Regulator GP, Speed) ……………………………………………………………………………………………………………… 2-88
60077936 发动机安装和支撑组件(Bracket AS (Engine)) ……………………………………………………………………………………………… 2-92
60077937 飞轮和壳体(Flywheel & Housing) …………………………………………………………………………………………………………… 2-94
60077938 附件(Accessories) …………………………………………………………………………………………………………………………… 2-100
60077939 缸盖(Cylinder Head) ………………………………………………………………………………………………………………………… 2-104
60077940 缸盖总成(Cylinder Head GP) ………………………………………………………………………………………………………………… 2-106
60077941 缸套和活塞套件(Kit, Cylinder Liner & Piston) ……………………………………………………………………………………………… 2-108
60077942 缸体(Cylinder Block) ………………………………………………………………………………………………………………………… 2-110
60077943 活塞、连杆和曲轴(Piston AS & Crankshaft) ……………………………………………………………………………………………… 2-114
60077944 进气歧管(Manifold, Inlet) …………………………………………………………………………………………………………………… 2-118
60077945 排气歧管(Manifold, Exhaust) ………………………………………………………………………………………………………………… 2-120
60077946 喷油管和管嘴(Lines, Injection & Nozzle) …………………………………………………………………………………………………… 2-122
60077947 曲轴总成(Crankshaft GP) …………………………………………………………………………………………………………………… 2-126
60077948 散热器软管和冷凝器油箱(Hose, Water (Radiator)) ……………………………………………………………………………………… 2-128
60077949 水泵和风扇(Pump, Water & Fan) …………………………………………………………………………………………………………… 2-130
60077950 水管和节温器(Pipe, Water & Thermostat) ………………………………………………………………………………………………… 2-138
60077951 摇杆盖和呼吸器(Cover, Valve Mechanism & Breather) …………………………………………………………………………………… 2-140
60077952 油泵和滤网(Oil Pump & Strainer) …………………………………………………………………………………………………………… 2-142
60077953 油管路(Lines, Oil) ……………………………………………………………………………………………………………………………… 2-146
60077954 回油软管(Hose, Fuel Return) ………………………………………………………………………………………………………………… 2-152
60077955 排气管(Lines, Exhaust) ……………………………………………………………………………………………………………………… 2-154
60077957 起动器(Starter) ………………………………………………………………………………………………………………………………… 2-156
60077958 开关(Switch) …………………………………………………………………………………………………………………………………… 2-160
60077959 发动机线束(Harness (Engine)) ……………………………………………………………………………………………………………… 2-162
60077960 保险丝和继电器盒(Box, Fuse & Box, Relay) ……………………………………………………………………………………………… 2-164
60077961 交流发电机和调节器(Alternator & Regulator) ……………………………………………………………………………………………… 2-166
60077962 控制器(Controller) …………………………………………………………………………………………………………………………… 2-170
60077963 自动计时器(Timing Corrector (Automatic )) ………………………………………………………………………………………………… 2-172
60077964 油底壳、加油口和仪表(Oil Pan & Oil Filler Tube & Gauge) ……………………………………………………………………………… 2-176
60077965 牌和标签(Plate & Label) ……………………………………………………………………………………………………………………… 2-180
60077932 机油滤清器(Filter GP, Oil) …………………………………………………………………………………………………………………… 2-182
60077956 燃油滤清器和软管(Fuel filter & hose) ……………………………………………………………………………………………………… 2-184
60077933 空气滤清器和进气组件(Air cleaner & air inlet assembly) ………………………………………………………………………………… 2-188
60185529 空气滤清器(Air cleaner) ……………………………………………………………………………………………………………………… 2-190
60125399 空气滤清器(Air cleaner) ……………………………………………………………………………………………………………………… 2-192
A810101040174 排气系统(Exhaust system) …………………………………………………………………………………………………………… 2-194
12905294 进气系统(Intake system) ……………………………………………………………………………………………………………………… 2-196
11994642 冷却系统(Cooling system) …………………………………………………………………………………………………………………… 2-200
60172033 散热器(Radiator) ……………………………………………………………………………………………………………………………… 2-204
11169488 燃油系统(Fuel System) ……………………………………………………………………………………………………………………… 2-206
11167757 燃油箱安装(Tank GP, fuel) …………………………………………………………………………………………………………………… 2-212
11167593 燃油箱(Tank, fuel) …………………………………………………………………………………………………………………………… 2-214
60164119 柴油滤清器(Filter, diesel fuel) ……………………………………………………………………………………………………………… 2-218
B222100000728 柴油滤清器(Filter, fuel) ……………………………………………………………………………………………………………… 2-220
B229900002662 电机Z0.06-24-3带拉线(Stopper GP, electric) ……………………………………………………………………………………… 2-222
12765038 先导管路(Pilot PipelineSY385C2M2KS.1.4) …………………………………………………………………………………………………… 2-224
11366642 PPC管路(Pipeline, PPC) …………………………………………………………………………………………………………………… 2-226
11145459 左手柄总装(Joystick AS, left) ………………………………………………………………………………………………………………… 2-234
11145480 右手柄总装(Joystick AS, right) ……………………………………………………………………………………………………………… 2-236
60210244 先导阀(Valve, pilot, manual) ………………………………………………………………………………………………………………… 2-238
60170604 先导阀PVD8PC6008(脚踏)(Pilot-control Valve) …………………………………………………………………………………………… 2-242
12765024 主阀管路(Pipeline, main valve) ……………………………………………………………………………………………………………… 2-248
12765006 电磁阀管路(Lines, solenoid valve) ………………………………………………………………………………………………………… 2-254
60136331 六联电磁换向阀组(Valve GP, solenoid, directional) ……………………………………………………………………………………… 2-258
12764985 主泵管路(Pipeline, main pump) ……………………………………………………………………………………………………………… 2-260
B229900000063 液压油过滤器(Filter, oil) ……………………………………………………………………………………………………………… 2-262
12764038 驾驶室(Cab) ………………………………………………………………………………………………………………………………………… 2-264
60197711 驾驶室(Cab) …………………………………………………………………………………………………………………………………… 2-268
A229900008240 刮水器总成(Wiper AS) ………………………………………………………………………………………………………………… 2-278
12790534 座椅及桃色操纵箱(Seat and control console) ……………………………………………………………………………………………… 2-280
B229900000265 机械悬浮式驾驶座椅(Seat, cab, mechanical suspension) ………………………………………………………………………… 2-284
60204190 右扶手箱总成(Armrest GP, right) …………………………………………………………………………………………………………… 2-290
60204189 扶手箱总成(Armrest AS, left) ………………………………………………………………………………………………………………… 2-292
12796562 底板架(Support, bottom plate) ……………………………………………………………………………………………………………… 2-294
13284295 行走操纵机构(Running control mechanism SY465C5M2KS.1.) ………………………………………………………………………… 2-298
12761925 覆盖件总成(Cover GP) ……………………………………………………………………………………………………………………………… 2-300
11845898 机顶罩总成(Engine hood GP) ……………………………………………………………………………………………………………… 2-304
13443055 电瓶保护总成(Battery protective assembly SY365CFI2KH.) …………………………………………………………………………… 2-308
12673959 工具箱总成(Toolbox AS) ……………………………………………………………………………………………………………………… 2-310
12772176 左门总成(Left Door Assy) …………………………………………………………………………………………………………………… 2-312
12761888 支架总成(Bracket GP) ………………………………………………………………………………………………………………………… 2-314
12770891 右门总成(Right Door Assy.) ………………………………………………………………………………………………………………… 2-316
12771436 底盖板总成(Coverplate GP, bottom) ………………………………………………………………………………………………………… 2-318
12761889 隔板总成(Plate GP, spacer) ………………………………………………………………………………………………………………… 2-320
11169083 海绵总成(Sponge AS) ………………………………………………………………………………………………………………………… 2-322
11648485 回转机构(Swing mechanism) ……………………………………………………………………………………………………………………… 2-324
11217896 回转支承(Bearing,slewing) …………………………………………………………………………………………………………………… 2-328
60043410 减速机总成(Reducer GP) …………………………………………………………………………………………………………………… 2-330
60180837 回转马达(Rotary motor) ……………………………………………………………………………………………………………………… 2-332
60042755 减速机(Reduction Gear) ……………………………………………………………………………………………………………………… 2-340
11168823 空调系统(Air conditioning system) ………………………………………………………………………………………………………………… 2-344
10473304 空调电气系统(Electrical system, air conditioner) ………………………………………………………………………………………… 2-350
60168171 空调单元总成(Assembly, air conditioner unit) ……………………………………………………………………………………………… 2-352
11279808 配重总成(Counterweight GP) ……………………………………………………………………………………………………………………… 2-358
第3章 行走装置(travel device SY385C2M2KS.2C) ………………………………………………………………………………… 3-1
13691842 行走装置(travel device SY385C2M2KS.2C) ………………………………………………………………………………………… 3-2
11163607 黄油池(Chamber, grease) ………………………………………………………………………………………………………………………… 3-8
13691691 行走装置液压管路(Running device pipeline SY385C2M2KS.2C.5) …………………………………………………………………………… 3-10
60243992 中央回转接头(Center Swivel Joint) ………………………………………………………………………………………………………… 3-14
A220501000109 减速机总成(Reducer GP) …………………………………………………………………………………………………………… 3-16
60180067 柱塞马达(Motor) ……………………………………………………………………………………………………………………………… 3-18
B220800000390 行走减速机总成(Reducer GP,travelling) …………………………………………………………………………………………… 3-24
60263596 引导轮(Track idler) ………………………………………………………………………………………………………………………………… 3-28
60058697 张紧装置(Tensioner) ……………………………………………………………………………………………………………………………… 3-30
12123787 托链轮总成(Roller As, carrier) …………………………………………………………………………………………………………………… 3-32
11306784 履带总成(Track AS) ………………………………………………………………………………………………………………………………… 3-34
第4章 工作装置(Work equipment) ………………………………………………………………………………………………………………… 4-1
12761223 工作装置(Work equipment) ………………………………………………………………………………………………………………… 4-2
12764919 工作装置管路(Pipeline, work equipment) ………………………………………………………………………………………………………… 4-12
11371815 左动臂油缸总成(Cylinder AS, boom, left) ………………………………………………………………………………………………… 4-16
60053918 动臂油缸(Cylinder, boom) …………………………………………………………………………………………………………………… 4-18
11371806 右动臂油缸总成(Cylinder GP, boom, right) ………………………………………………………………………………………………… 4-22
12523103 斗杆油缸总成(Cylinder GP, arm) …………………………………………………………………………………………………………… 4-24
60053919 斗杆油缸(Cylinder, arm) ……………………………………………………………………………………………………………………… 4-26
11371829 铲斗油缸总成(Cylinder GP, bucket) ………………………………………………………………………………………………………… 4-30
60053917 铲斗油缸(Cylinder, bucket) …………………………………………………………………………………………………………………… 4-32
11505865 润滑系统(Lubricating system) ……………………………………………………………………………………………………………………… 4-36
A810201031035 过渡接头(Connector) ………………………………………………………………………………………………………………… 4-40
13690653 铲斗总成(Bucket(1.8) SY385C2M2KS.3.4A) …………………………………………………………………………………………………… 4-42
13690652 铲斗体(Bucket(1.8) SY385C2M2KS.3.4A.1) ……………………………………………………………………………………………… 4-44
第5章 电气安装总图(Drawing, general, electrical installation) …………………………………………………………………… 5-1
12763298 电气安装总图(Drawing, general, electrical installation) …………………………………………………………………………… 5-2
第6章 涂装(Painting) ……………………………………………………………………………………………………………………………………… 6-1
12761924 涂装(Painting) …………………………………………………………………………………………………………………………………… 6-2
第7章 随机附件(Accessory) ………………………………………………………………………………………………………………………… 7-1
12762415 随机附件(Accessory) …………………………………………………………………………………………………………………………… 7-2
10567878 随机工具(Tool, attached) …………………………………………………………………………………………………………………………… 7-8
A229900007607 万向接头(Joint, universal) …………………………………………………………………………………………………………… 7-14
A290000000155 手提工具箱(Toolbox, portable) ……………………………………………………………………………………………………… 7-16
第8章 其他配置(Other Fittings) …………………………………………………………………………………………………………………… 8-1

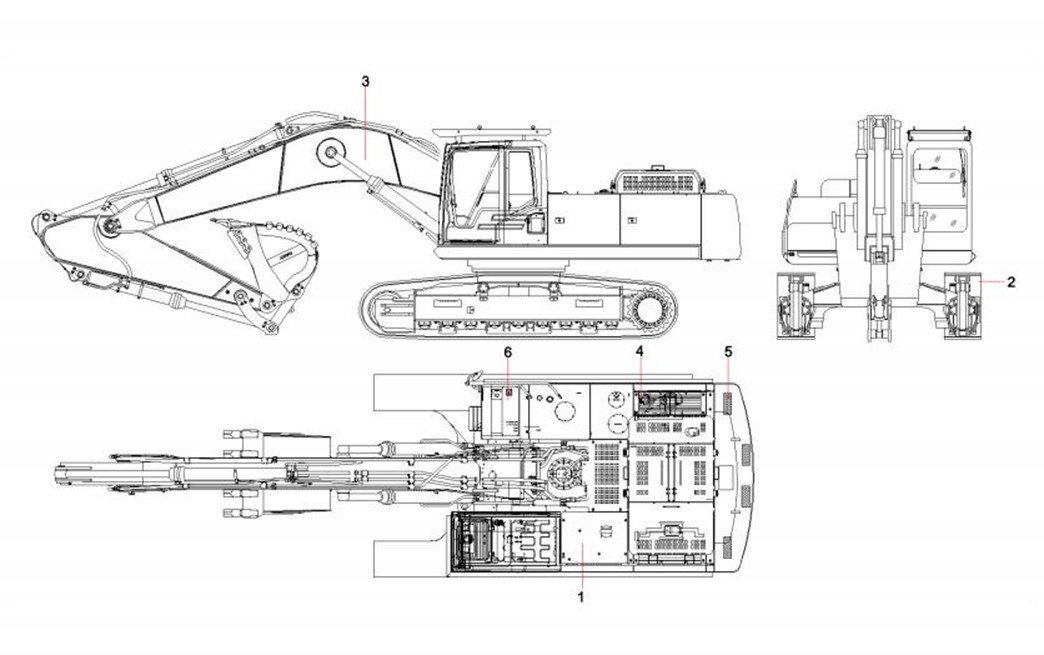

第1章
SY385C2液压挖掘机
(Hydraulic excavator)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
1-3-1 |
1 |
12762293 |
1 |
回转装置 |
Slewing device |
1-3-2 |
2 |
13691842 |
1 |
行走装置 |
travel device SY385C2M2KS.2C |
1-3-3 |
3 |
12761223 |
1 |
工作装置 |
Work equipment |
1-3-4 |
4 |
12763298 |
1 |
电气安装总图 |
Drawing, general, electrical |
1-3-5 |
5 |
12761924 |
1 |
涂装 |
Painting |
1-3-6 |
6 |
12762415 |
1 |
随机附件 |
Accessory |
