SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 03

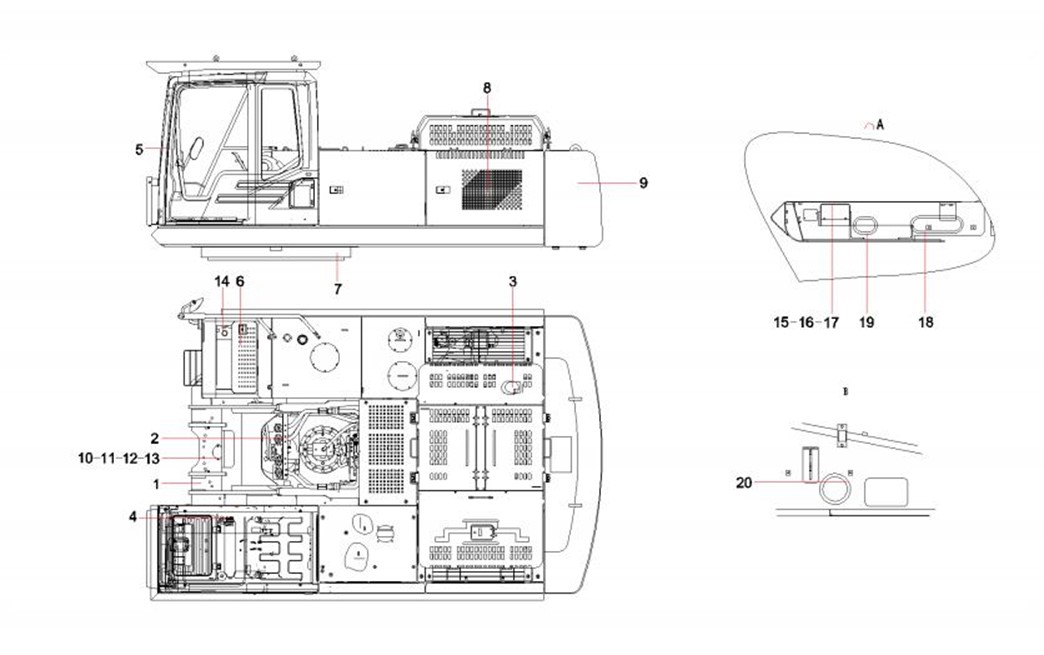

第2章
回转装置
(Slewing device)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-3-1 |
1 |
13282992 |
1 |
回转平台 |
Revolving Frame |
2-3-2 |
2 |
12764851 |
1 |
液压主管路 |
Hydraulic main pipeline |
2-3-3 |
3 |
12826504 |
1 |
动力系统 |
Power system |
2-3-4 |
4 |
12765038 |
1 |
先导管路 |
Pilot PipelineSY385C2M2KS.1.4 |
2-3-5 |
5 |
12764038 |
1 |
驾驶室 |
Cab |
2-3-6 |
6 |
12761925 |
1 |
覆盖件总成 |
Cover GP |
2-3-7 |
7 |
11648485 |
1 |
回转机构 |
Swing mechanism |
2-3-8 |
8 |
11168823 |
1 |
空调系统 |
Air conditioning system |
2-3-9 |
9 |
11279808 |
1 |
配重总成 |
Counterweight GP |
2-3-10 |
10 |
A820606030364 |
1 |
密封垫 |
Gasket, seal |
2-3-11 |
11 |
A820101117871 |
1 |
盖 |
Cover |
2-3-12 |
12 |
A210111000202 |
2 |
螺栓 |
Bolt M12×30GB578310.9 |
2-3-13 |
13 |
24000639 |
2 |
垫圈12GB97.1 达克锈 |
Washer |
2-3-14 |
14 |
11169936 |
3 |
橡胶护套 |
Jacket, rubber |
2-3-15 |
15 |
11170153 |
1 |
继电器护板 |
Plate, guard, relay |
2-3-16 |
16 |
A210111000090 |
2 |
螺栓 |
Bolt M8×25GB5783 |
2-3-17 |
17 |
A210405000007 |
2 |
垫圈 |
Washer 8GB97.1 |
2-3-18 |
18 |
12380809 |
2 |
橡胶护套 |
Rubber protective |
2-3-19 |
19 |
12316166 |
2 |
橡胶护套 |
Rubber protective |
2-3-20 |
20 |
12385587 |
1 |
橡胶护套 |
Rubber protective |

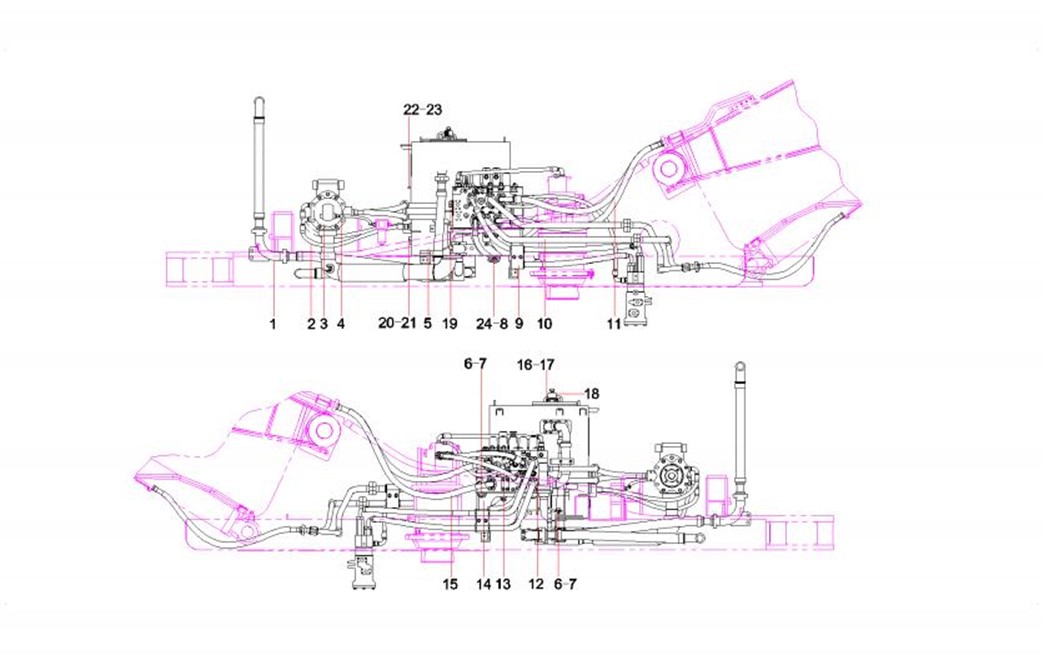

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-5-1 |
1 |
12315456 |
1 |
回油管路 |
Pipeline, oil return |
2-5-2 |
2 |
12764812 |
1 |
吸油管路 |
Pipeline, oil suction |
2-5-3 |
3 |
60217062 |
1 |
柱塞泵 |
Plunger Pump |
2-5-4 |
4 |
A210204000450 |
4 |
螺钉M20×60GB70.1 10.9级 |
Screw M20×60GB70.1 10.9 |
2-5-5 |
5 |
12984872 |
1 |
液压油箱 |
Hydraulic Oil Tank |
2-5-6 |
6 |
A210204000203 |
7 |
螺钉M16×40GB70.1 10.9级 |
Screw M16×40GB70.1 10.9 |
2-5-7 |
7 |
A210401000004 |
7 |
垫圈 |
Washer 16GB93 |
2-5-8 |
8 |
变更或见其他配置 |
10 |
加厚垫片 |
Thickening Washer |
2-5-9 |
9 |
12558665 |
1 |
行走管路 |
Pipeline, travel |
2-5-10 |
10 |
12522883 |
1 |
动臂管路 |
Pipeline, boom |
2-5-11 |
11 |
12522916 |
1 |
铲斗管路 |
Pipeline, bucket |
2-5-12 |
12 |
60212283 |
1 |
多路阀 |
Multiple valve |
2-5-13 |
13 |
12523085 |
1 |
回转管路 |
Pipeline, swing |
2-5-14 |
14 |
11030831 |
1 |
主阀架 |
Bracket, main valve |
2-5-15 |
15 |
12523042 |
1 |
斗杆管路 |
Pipeline, arm |
2-5-16 |
16 |
A210405000006 |
6 |
垫圈 |
Washer 6GB97.1 |
2-5-17 |
17 |
A210111000079 |
6 |
螺栓 |
Bolt M6×16GB5783 |
2-5-18 |
18 |
60129703 |
1 |
呼吸阀 |
Valve, breather |
2-5-19 |
19 |
A820205002644 |
1 |
G1堵头 |
Plug |
2-5-20 |
20 |
10077549 |
1 |
接头 |
Connector, internal |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-7-21 |
21 |
60008962 |
1 |
温度传感器 |
Sensor, temperature |
2-7-22 |
22 |
60086354 |
2 |
线束固定夹 |
Clamp, harness |
2-7-23 |
23 |
A210204000196 |
2 |
螺钉 |
Screw M10×20GB70.1 |
2-7-24 |
24 |
变更或见其他配置 |
10 |
螺栓M16×35GB5783 10.9级 |
Bolt M16×35GB5783 10.9 |

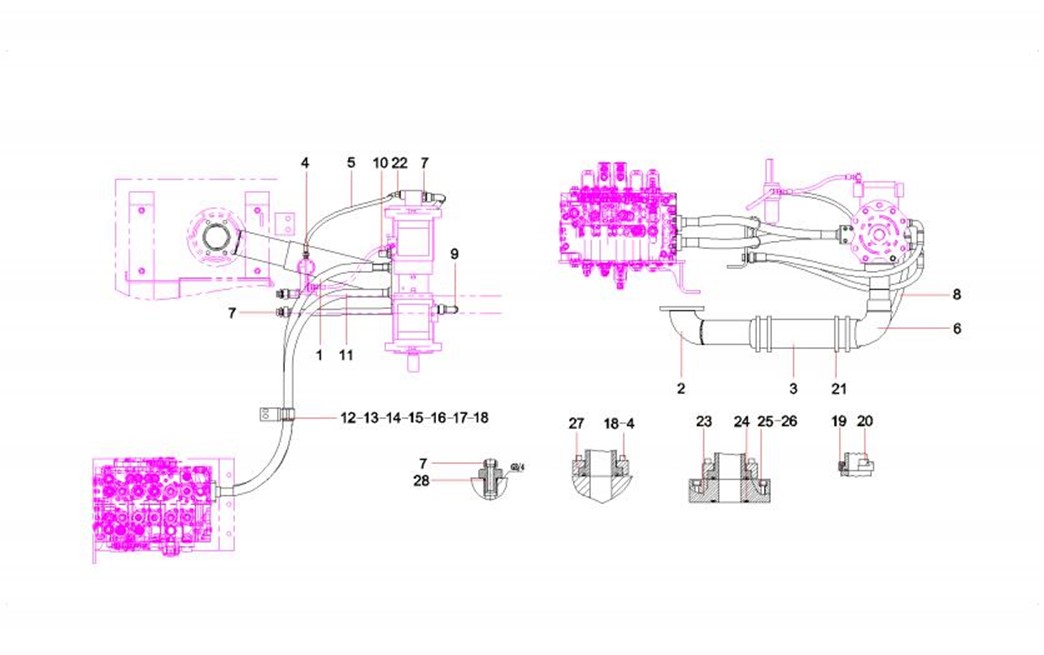

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-9-1 |
1 |
12252612 |
1 |
油散进油钢管 |
Pipe, oil inlet, oil cooler |
2-9-2 |
2 |
B230101000366 |
4 |
O形圈 |
O-ring 59.4×3.1JISB2401 |
2-9-3 |
3 |
A210204000338 |
4 |
螺钉M12×40GB70.1 10.9级 |
Screw M12×40GB70.1 10.9 |
2-9-4 |
4 |
12252724 |
1 |
弯板 |
Plate |
2-9-5 |
5 |
10526122 |
8 |
管卡 |
Clip, pipe |
2-9-6 |
6 |
A210110000346 |
8 |
螺栓 |
Bolt M14×80GB5782-00 10.9 |
2-9-7 |
7 |
60238781 |
8 |
垫圈14GB97.1 达克锈 |
Washer |
2-9-8 |
8 |
A210204000055 |
1 |
螺钉 |
Screw M20×30GB70.1 |
2-9-9 |
9 |
24000646 |
1 |
垫圈20GB97.1 达克锈 |
Washer |
2-9-10 |
10 |
60163481 |
1 |
胶管 |
Hose |
2-9-11 |
11 |
B229900001381 |
20 |
对开法兰 |
Flange, split |
2-9-12 |
12 |
A210204000343 |
52 |
螺钉 |
Screw |
2-9-13 |
13 |
60205581 |
1 |
单向阀 |
Check valve |
2-9-14 |
14 |
13525500 |
1 |
钢管总成 |
Oil radiation oil-in steel tube |
2-9-15 |
15 |
60163482 |
1 |
胶管 |
Hose |
2-9-16 |
16 |
12921160 |
1 |
钢管 |
Steel Pipe |
2-9-17 |
17 |
60171840 |
1 |
单向阀 |
Valve, check |
2-9-18 |
18 |
12252725 |
1 |
支架 |
Bracket |
2-9-19 |
19 |
A210111000212 |
1 |
螺栓M16×35GB5783 10.9级 |
Bolt M16×35GB5783 10.9 |
2-9-20 |
20 |
24000642 |
1 |
垫圈16GB97.1 达克锈 |
Washer |

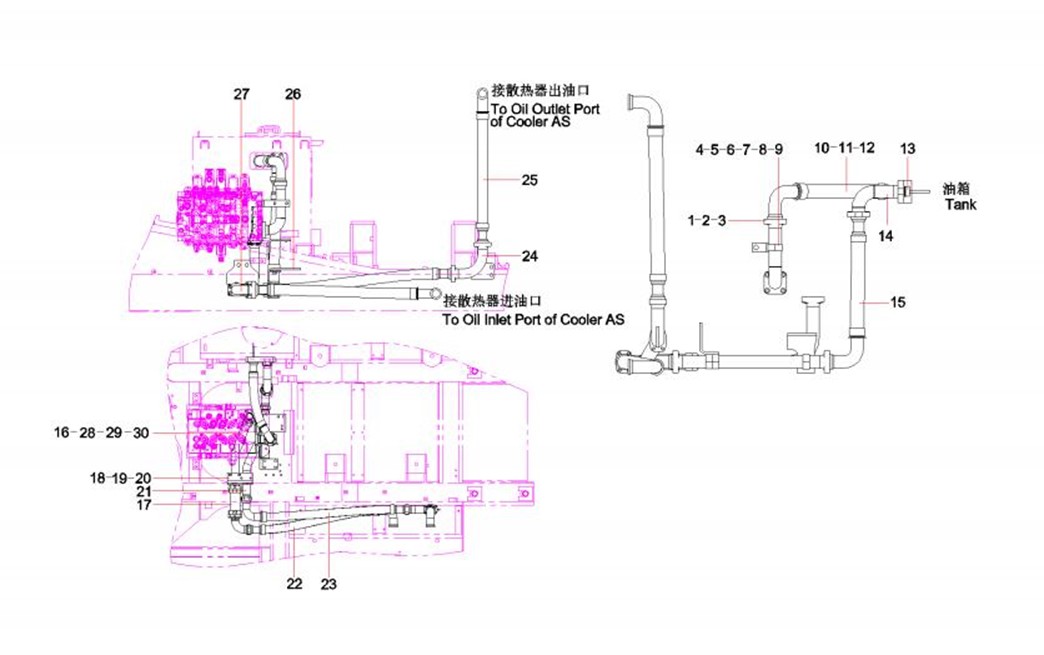

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-11-21 |
21 |
12243291 |
1 |
钢管总成 |
Pipe GP,steel |
2-11-22 |
22 |
60016935 |
1 |
胶管 |
Hose, rubber |
2-11-23 |
23 |
B230103005090 |
1 |
胶管 |
Hose |
2-11-24 |
24 |
11830417 |
1 |
钢管 |
Tube, steel |
2-11-25 |
25 |
B230103001473 |
1 |
胶管 |
Hose, rubber |
2-11-26 |
26 |
12252723 |
1 |
支架 |
Bracket |
2-11-27 |
27 |
11831387 |
1 |
钢管 |
Tube, steel |
2-11-28 |
28 |
10250054 |
1 |
堵阀块用法兰板 |
Flange |
2-11-29 |
29 |
A210609000121 |
1 |
O形圈 |
O-ring |
2-11-30 |
30 |
A210204000454 |
4 |
螺钉M14×45GB70.1 10.9级 |
Screw M14×45GB70.1 10.9 |
