SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

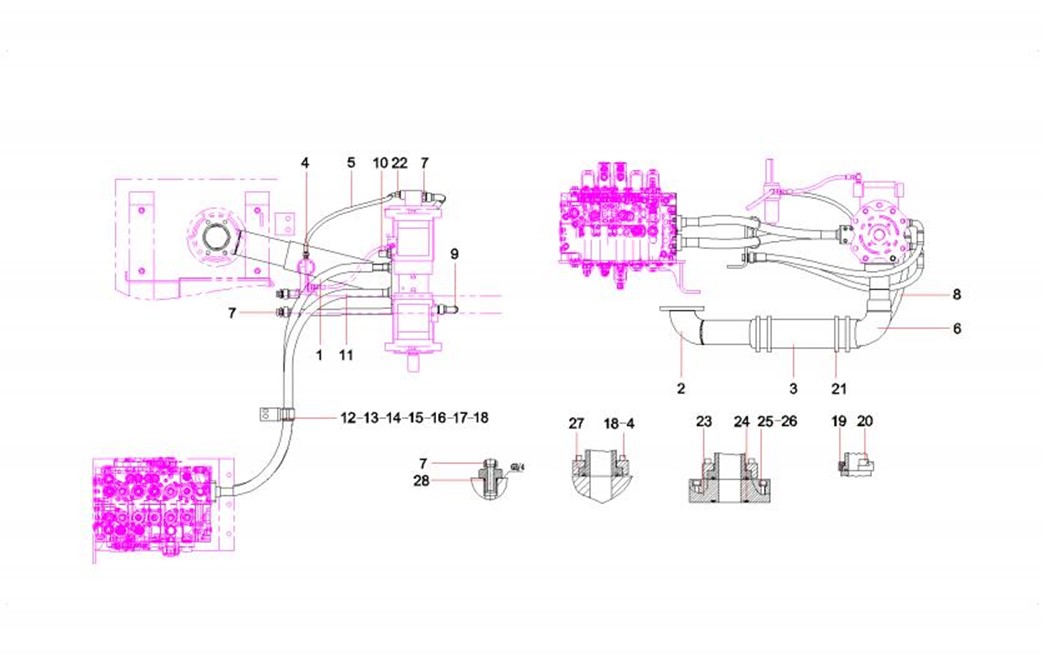

2-13-1 |
1 |
B230103004086 |
1 |
胶管 |
Hose |
2-13-2 |
2 |
11167530 |
1 |
油箱端弯管 |
Elbow, tank end |
2-13-3 |
3 |
11622168 |
1 |
吸油胶管 |
Hose, oil suction |
2-13-4 |
4 |
A210204000354 |
8 |
螺钉 M10×30GB70.1 10.9级 |
Screw M10×30GB70.1 10.9 |
2-13-5 |
5 |
60088692 |
1 |
胶管 |
Hose |
2-13-6 |
6 |
11167508 |
1 |
泵端弯管 |
Elbow, pump end |
2-13-7 |
7 |
A820205000942 |
6 |
接头 |
Connector |
2-13-8 |
8 |
B230103004318 |
1 |
胶管 |
Hose, rubber |
2-13-9 |
9 |
B230103002446 |
1 |
胶管 |
Hose, rubber |
2-13-10 |
10 |
60213511 |
1 |
胶管 |
rubber hose |
2-13-11 |
11 |
60148326 |
1 |
胶管 |
Hose |
2-13-12 |
12 |
12323857 |
1 |
管夹 |
Clamp, pipe |
2-13-13 |
13 |
11206201 |
1 |
管夹 |
Clamp, pipe |
2-13-14 |
14 |
12546994 |
2 |
φ38衬垫 |
Gasket |
2-13-15 |
15 |
12359804 |
1 |
弯板 |
Plate |
2-13-16 |
16 |
A210204000345 |
2 |
螺钉M10×70GB70.1 10.9级 |
Screw M10×70GB70.1 10.9 |
2-13-17 |
17 |
A210307000017 |
2 |
螺母 |
Nut M10GB6170 |
2-13-18 |
18 |
A210401000001 |
10 |
垫圈 |
Washer 10GB93 |
2-13-19 |
19 |
B210780000004 |
4 |
对开法兰 |
Flange, split |
2-13-20 |
20 |
A210204000338 |
24 |
螺钉M12×40GB70.1 10.9级 |
Screw M12×40GB70.1 10.9 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-21 |
21 |
A229900003293 |
4 |
T型抱箍 |
Anchor ear, T-type |
2-15-22 |
22 |
A820205000941 |
1 |
接头 |
Connector |
2-15-23 |
23 |
11285306 |
2 |
过渡块 |
Adapter |
2-15-24 |
24 |
B230101000578 |
2 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
2-15-25 |
25 |
A210401000003 |
8 |
垫圈 |
Washer 14GB93 |
2-15-26 |
26 |
A210204000261 |
8 |
螺钉 |
Screw |
2-15-27 |
27 |
B210780000244 |
4 |
对开法兰 |
Flange, split |
2-15-28 |
28 |
B230101000356 |
6 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

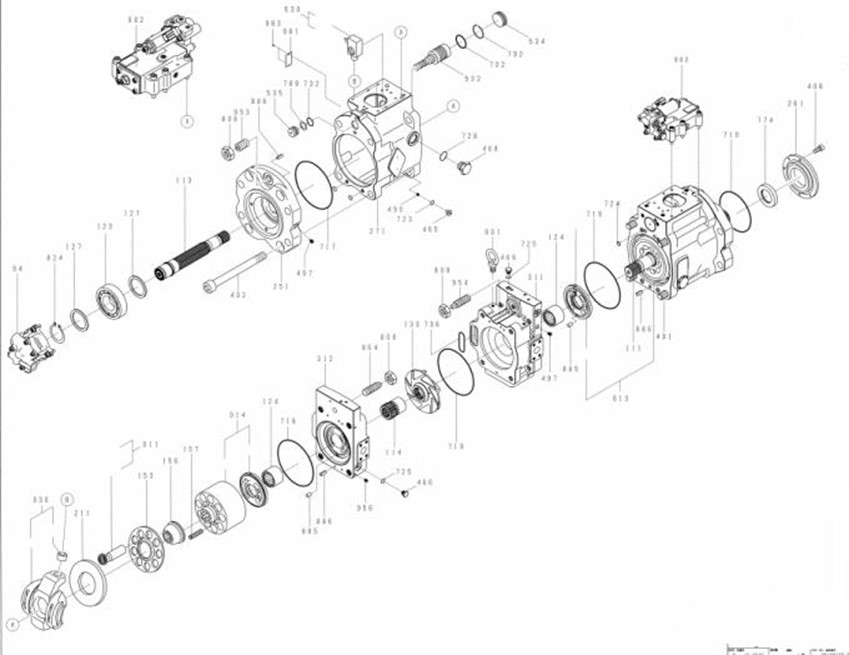

2-17-2 |
2 |
60318850 |
2 |
调节器 |
Regulator |
2-17-4 |
4 |
60015495 |
1 |
齿轮泵 |
Pump, gear |
2-17-11 |
11 |
60212492 |
2 |
柱塞组件 |
assembly piston |
2-17-13 |
13 |
60015799 |
1 |
缸体总成 |
Cylinder body GP |
2-17-14 |
14 |
60015798 |
1 |
缸体总成 |
Cylinder body GP |
2-17-30 |
30 |
60117806 |
2 |
斜盘组件 |
Swash plate GP |
2-17-111 |
111 |
60075452 |
1 |
驱动轴 |
Shaft, drive |
2-17-113 |
113 |
60075453 |
1 |
驱动轴 |
Shaft, drive |
2-17-114 |
114 |
60075431 |
1 |
花键接头 |
Coupler, spline |
2-17-123 |
123 |
60314839 |
2 |
轴承 |
Bearingroller |
2-17-124 |
124 |
60006939 |
2 |
轴承 |
Bearing, rear |
2-17-127 |
127 |
60075476 |
3 |
轴承垫圈 |
Washer, bearing |
2-17-130 |
130 |
60075469 |
1 |
增压叶轮 |
Vane, boosting |
2-17-153 |
153 |
60075467 |
2 |
压板 |
Plate, pressure |
2-17-156 |
156 |
60015817 |
2 |
球面衬套 |
Bushing, spherical |
2-17-157 |
157 |
60054345 |
18 |
弹簧 |
Spring |
2-17-211 |
211 |
60015757 |
2 |
滑板 |
Plate, sliding |
2-17-251 |
251 |
60318851 |
2 |
斜盘支撑台 |
Support |
2-17-261 |
261 |
60075480 |
1 |
油封盖 |
Cover, oil seal |
2-17-271 |
271 |
60318852 |
2 |
壳体 |
Casing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-19-311 |
311 |
60318853 |
1 |
壳体 |
Cover |
2-19-312 |
312 |
60318854 |
1 |
壳体 |
Cover |
2-19-401 |
401 |
60075438 |
4 |
螺钉 |
Screw |
2-19-402 |
402 |
60075439 |
4 |
螺钉 |
Bolt |
2-19-406 |
406 |
60039371 |
4 |
内六角螺栓 |
Screw, socket head |
2-19-465 |
465 |
60100467 |
4 |
堵 |
Plug |
2-19-466 |
466 |
60008724 |
4 |
堵 |
Plug |
2-19-468 |
468 |
60008725 |
4 |
堵 |
Plug |
2-19-490 |
490 |
60008728 |
4 |
紧定螺钉 |
Setscrew |
2-19-497 |
497 |
60224866 |
28 |
堵头 |
Plug |
2-19-530 |
530 |
60125202 |
2 |
倾斜销组件 |
Pin GP |
2-19-532 |
532 |
60075455 |
2 |
伺服柱塞 |
Plunger, servo |
2-19-534 |
534 |
60075377 |
2 |
挡柱 |
Post, bumping |
2-19-535 |
535 |
60075376 |
2 |
挡柱 |
Post, bumping |
2-19-702 |
702 |
60093160 |
2 |
O形圈 |
O-ring |
2-19-706 |
706 |
60150563 |
1 |
O形圈 |
O-Ring |
2-19-710 |
710 |
60125207 |
1 |
O形圈 |
O-ring |
2-19-717 |
717 |
60125209 |
2 |
O形圈 |
O-ring |
2-19-719 |
719 |
60075477 |
3 |
O形圈 |
O-ring |
2-19-723 |
723 |
60038716 |
4 |
O形圈 |
Seal, O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-21-724 |
724 |
60224870 |
15 |
O形圈 |
O Ring |
2-21-725 |
725 |
60038712 |
10 |
O形圈 |
Seal, O-ring |
2-21-728 |
728 |
60039422 |
4 |
O形圈 |
O-ring |
2-21-732 |
732 |
60125208 |
2 |
O形圈 |
O-ring |
2-21-774 |
774 |
60075479 |
1 |
油封 |
Seal, oil |
2-21-789 |
789 |
60075424 |
2 |
挡圈 |
Ring, retaining |
2-21-792 |
792 |
60075423 |
2 |
挡圈 |
Ring, retaining |
2-21-808 |
808 |
60314869 |
4 |
螺母 |
Nut |
2-21-824 |
824 |
B229900005997 |
2 |
卡簧 |
Clip |
2-21-885 |
885 |
60075461 |
2 |
销 |
Pin |
2-21-886 |
886 |
60008878 |
5 |
销 |
Pin |
2-21-901 |
901 |
60075426 |
2 |
吊环 |
Ring, lifting |
2-21-953 |
953 |
60075441 |
2 |
螺杆 |
Rod, threaded |
2-21-954 |
954 |
60075440 |
2 |
螺杆 |
Rod, screw |
2-21-956 |
956 |
60318855 |
4 |
螺钉 |
Screw |
2-21-981 |
981 |
60100511 |
1 |
铭牌 |
Nameplate |
2-21-983 |
983 |
60008722 |
2 |
铆钉 |
Rivet |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

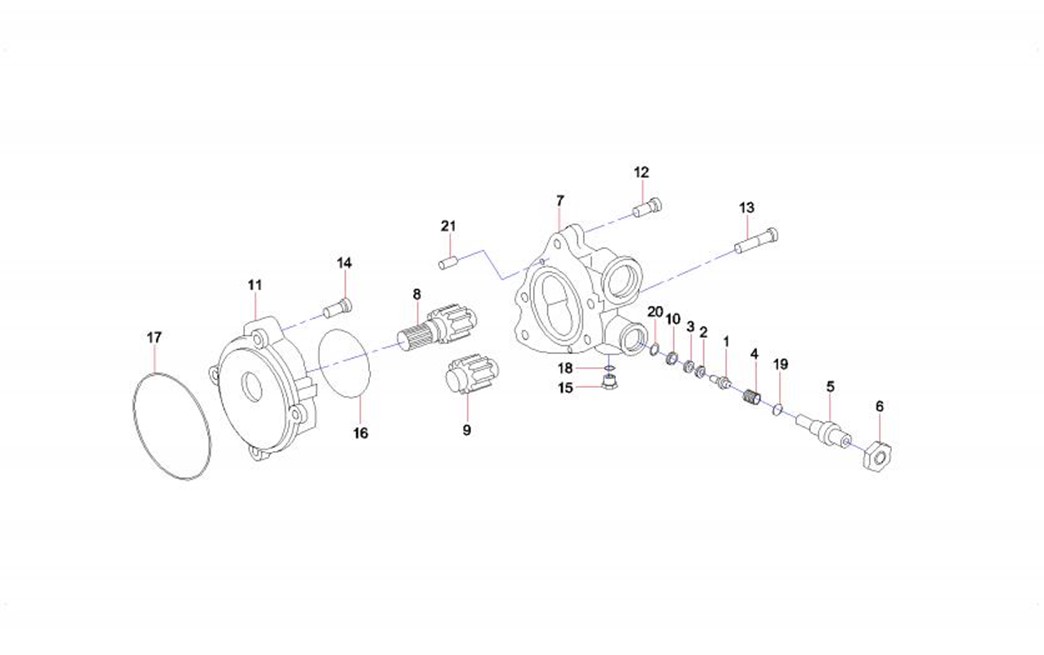

2-23-1 |
1 |
60008508 |
1 |
阀杆 |
Stem, valve |
2-23-2 |
2 |
60008493 |
1 |
阀座 |
Seat, valve |
2-23-3 |
3 |
60008523 |
1 |
挡圈 |
Ring, retaining |
2-23-4 |
4 |
60008500 |
1 |
弹簧 |
Spring |
2-23-5 |
5 |
60008496 |
1 |
调节螺杆 |
Screw, adjusting |
2-23-6 |
6 |
60008505 |
1 |
螺母 |
Nut 2903480-0032 |
2-23-7 |
7 |
60075382 |
1 |
机体 |
Body, machine |
2-23-8 |
8 |
60075409 |
1 |
齿轮 |
Gear |
2-23-9 |
9 |
60075410 |
1 |
齿轮 |
Gear |
2-23-10 |
10 |
60008491 |
1 |
滤芯 |
Element, filter |
2-23-11 |
11 |
60075381 |
1 |
机体 |
Body, machine |
2-23-12 |
12 |
60081461 |
2 |
螺钉 |
Screw |
2-23-13 |
13 |
60081462 |
2 |
螺钉 |
Screw |
2-23-14 |
14 |
60081460 |
4 |
螺钉 |
Screw |
2-23-15 |
15 |
60008724 |
1 |
堵 |
Plug |
2-23-16 |
16 |
60008504 |
1 |
垫圈 |
Washer |
2-23-17 |
17 |
60050050 |
1 |
O形圈 |
O-ring |
2-23-18 |
18 |
60008697 |
1 |
O形圈 |
O-ring |
2-23-19 |
19 |
60008701 |
1 |
O形圈 |
O-ring |
2-23-20 |
20 |
60075425 |
1 |
垫圈 |
Washer |
