SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-37-1 |
1 |
60114961 |
1 |
胶管 |
Hose |
2-37-2 |
2 |
60121088 |
1 |
胶管 |
Hose |
2-37-3 |
3 |
B210780000693 |
8 |
对开法兰 |
Flange, SAE |
2-37-4 |
4 |
A210204000343 |
16 |
螺钉 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

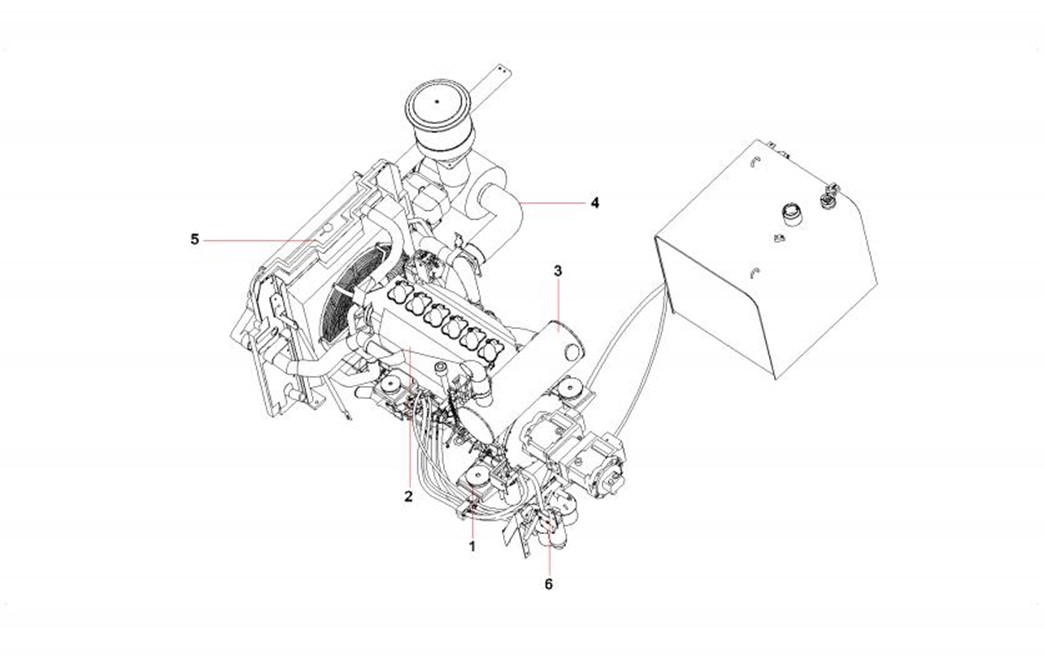

2-39-1 |
1 |
11167183 |
1 |
减震及传动系统 |
Damping & drive system |
2-39-2 |
2 |
60040290 |
1 |
发动机 |
Engine |
2-39-3 |
3 |
A810101040174 |
1 |
排气系统 |
Exhaust system |
2-39-4 |
4 |
12905294 |
1 |
进气系统 |
Intake system |
2-39-5 |
5 |
11994642 |
1 |
冷却系统 |
Cooling system |
2-39-6 |
6 |
11169488 |
1 |
燃油系统 |
Fuel System |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

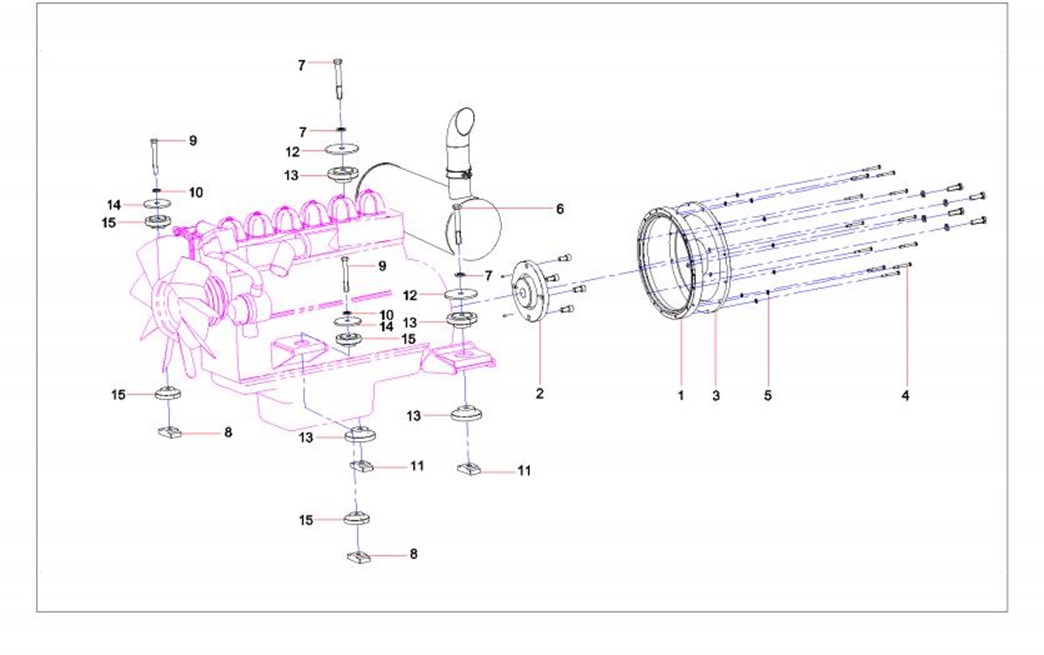

2-41-1 |
1 |
A820101357026 |
1 |
主泵联接法兰 |
Flange, Hydraulic Pump |
2-41-2 |
2 |
60069380 |
1 |
法兰联轴器 |
Coupling |
2-41-3 |
3 |
A820103011159 |
1 |
端盖 |
Cover, End |
2-41-4 |
4 |
A210111000270 |
12 |
螺栓M10×90GB5783 10.9级 |
Bolt M10×90GB5783 10.9 |
2-41-5 |
5 |
A210491000120 |
12 |
垫圈 |
Washer 10GB1230 |
2-41-6 |
6 |
A210110000330 |
2 |
螺栓M24×180GB5782 10.9级 |
Bolt M24×180GB5782 10.9 |
2-41-7 |
7 |
A210491000122 |
2 |
垫圈 |
Washer 24GB1230 |
2-41-8 |
8 |
11290146 |
2 |
安装座 |
Coaster |
2-41-9 |
9 |
A210110000300 |
2 |
螺栓M20×160GB5782 10.9级 |
Bolt M20×160GB5782 10.9 |
2-41-10 |
10 |
A210491000132 |
2 |
垫圈 |
Washer 20GB1230 |
2-41-11 |
11 |
11291097 |
2 |
安装座 |
Coaster |
2-41-12 |
12 |
B229900002970 |
2 |
挡块 |
Stopper |
2-41-13 |
13 |
B230102000038 |
4 |
缓冲软垫 |
Cushion |
2-41-14 |
14 |
B229900002969 |
2 |
挡块 |
Stopper |
2-41-15 |
15 |
B230102000037 |
4 |
缓冲软垫 |
Cushion |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

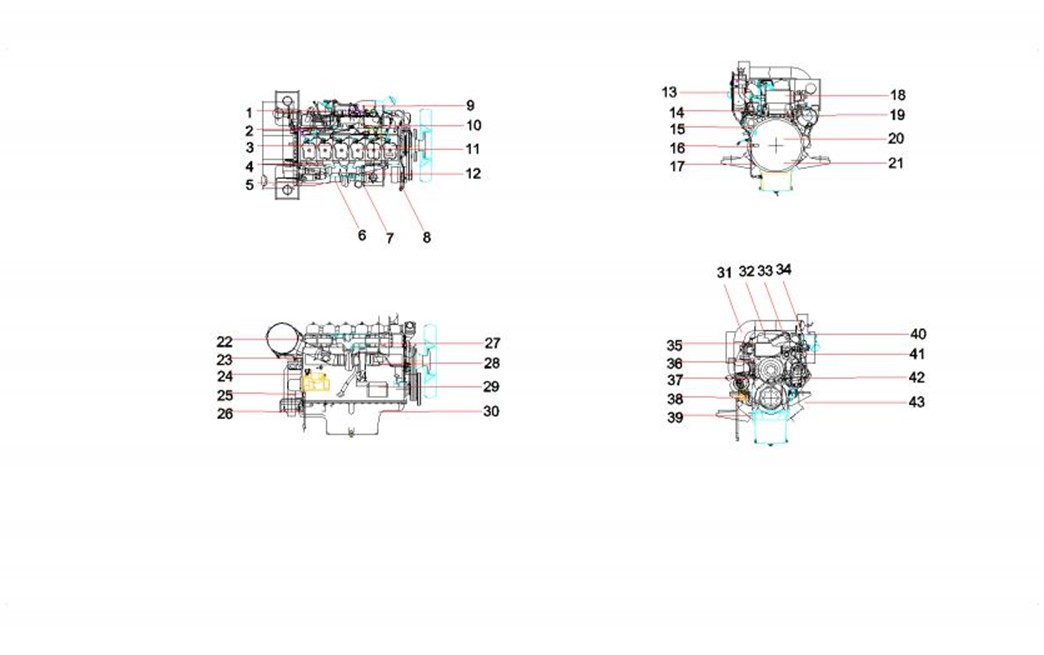

2-43-1 |
1 |
60077923 |
1 |
涡轮增压器 |
Turbocharger |
2-43-2 |
2 |
60077924 |
1 |
动力转向油泵 |
Pump, Power Steering |
2-43-3 |
3 |
60077925 |
1 |
供油泵 |
Pump, Fuel Priming |
2-43-4 |
4 |
60077926 |
1 |
喷油泵 |
Pump GP, Fuel Injection |
2-43-5 |
5 |
60077927 |
1 |
燃油喷油泵总体 |
Pump GP, Fuel Injection |
2-43-6 |
6 |
60077928 |
1 |
凸轮轴和阀 |
Camshaft & Valve |
2-43-7 |
7 |
60077929 |
1 |
机油冷却器 |
Cooler, Oil |
2-43-8 |
8 |
60077930 |
1 |
联轴器 |
Coupler AS |
2-43-9 |
9 |
60077931 |
1 |
正时齿轮 |
Gear, timing |
2-43-10 |
10 |
60077934 |
1 |
车身线束装置 |
Harness AS, Chassis |
2-43-11 |
11 |
60077935 |
1 |
调速器 |
Regulator GP, Speed |
2-43-12 |
12 |
60077936 |
1 |
发动机安装和支撑组件 |
Bracket AS (Engine) |
2-43-13 |
13 |
60077937 |
1 |
飞轮和壳体 |
Flywheel & Housing |
2-43-14 |
14 |
60077938 |
1 |
附件 |
Accessories |
2-43-15 |
15 |
60077939 |
1 |
缸盖 |
Cylinder Head |
2-43-16 |
16 |
60077940 |
1 |
缸盖总成 |
Cylinder Head GP |
2-43-17 |
17 |
60077941 |
1 |
缸套和活塞套件 |
Kit, Cylinder Liner & Piston |
2-43-18 |
18 |
60077942 |
1 |
缸体 |
Cylinder Block |
2-43-19 |
19 |
60077943 |
1 |
活塞、连杆和曲轴 |
Piston AS & Crankshaft |
2-43-20 |
20 |
60077944 |
1 |
进气歧管 |
Manifold, Inlet |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-45-21 |
21 |
60077945 |
1 |
排气歧管 |
Manifold, Exhaust |
2-45-22 |
22 |
60077946 |
1 |
喷油管和管嘴 |
Lines, Injection & Nozzle |
2-45-23 |
23 |
60077947 |
1 |
曲轴总成 |
Crankshaft GP |
2-45-24 |
24 |
60077948 |
1 |
散热器软管和冷凝器油箱 |
Hose, Water (Radiator) |
2-45-25 |
25 |
60077949 |
1 |
水泵和风扇 |
Pump, Water & Fan |
2-45-26 |
26 |
60077950 |
1 |
水管和节温器 |
Pipe, Water & Thermostat |
2-45-27 |
27 |
60077951 |
1 |
摇杆盖和呼吸器 |
Cover, Valve Mechanism & |
2-45-28 |
28 |
60077952 |
1 |
油泵和滤网 |
Oil Pump & Strainer |
2-45-29 |
29 |
60077953 |
1 |
油管路 |
Lines, Oil |
2-45-30 |
30 |
60077954 |
1 |
回油软管 |
Hose, Fuel Return |
2-45-31 |
31 |
60077955 |
1 |
排气管 |
Lines, Exhaust |
2-45-32 |
32 |
60077957 |
1 |
起动器 |
Starter |
2-45-33 |
33 |
60077958 |
1 |
开关 |
Switch |
2-45-34 |
34 |
60077959 |
1 |
发动机线束 |
Harness (Engine) |
2-45-35 |
35 |
60077960 |
1 |
保险丝和继电器盒 |
Box, Fuse & Box, Relay |
2-45-36 |
36 |
60077961 |
1 |
交流发电机和调节器 |
Alternator & Regulator |
2-45-37 |
37 |
60077962 |
1 |
控制器 |
Controller |
2-45-38 |
38 |
60077963 |
1 |
自动计时器 |
Timing Corrector (Automatic ) |
2-45-39 |
39 |
60077964 |
1 |
油底壳、加油口和仪表 |
Oil Pan & Oil Filler Tube & Gauge |
2-45-40 |
40 |
60077965 |
1 |
牌和标签 |
Plate & Label |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-47-41 |
41 |
60077932 |
1 |
机油滤清器 |
Filter GP, Oil |
2-47-42 |
42 |
60077956 |
1 |
燃油滤清器和软管 |
Fuel filter & hose |
2-47-43 |
43 |
60077933 |
1 |
空气滤清器和进气组件 |
Air cleaner & air inlet assembly |
