SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 07
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-49-1 |
1 |
60076254 |
1 |
联轴器 |
Coupler AS |
2-49-2 |
2 |
60076849 |
1 |
软管 |
Hose |
2-49-3 |
3 |
60076321 |
1 |
垫片 |
Gasket |
2-49-4 |
4 |
B220299000222 |
1 |
涡轮增压器 |
Turbocharger |
2-49-5 |
5 |
60076619 |
8 |
螺母 |
Nut |
2-49-6 |
6 |
60076499 |
2 |
管夹 |
Clamp |
2-49-7 |
7 |
60076772 |
1 |
支架 |
Bracket |
2-49-8 |
8 |
60076687 |
2 |
螺栓 |
Bolt |
2-49-9 |
9 |
60076675 |
2 |
螺栓 |
Bolt |
2-49-10 |
10 |
60076739 |
1 |
铭牌 |
Plate, Serial Number |
2-49-11 |
11 |
60076174 |
1 |
盖 |
Cover |
2-49-12 |
12 |
60076610 |
1 |
螺母 |
Nut |
2-49-13 |
13 |
60076565 |
1 |
卡环 |
Lock, Retainer |
2-49-14 |
14 |
60076821 |
1 |
O形密封圈 |
O-ring |
2-49-15 |
15 |
60076522 |
1 |
活塞环 |
Ring, Piston |
2-49-16 |
16 |
60076207 |
1 |
止推环 |
Ring, Thrust |
2-49-17 |
17 |
60076208 |
1 |
止推环 |
Ring, Thrust |
2-49-18 |
18 |
60076564 |
2 |
卡环 |
Lock, Retainer |
2-49-19 |
19 |
60076247 |
2 |
轴承 |
Bearing |
2-49-20 |
20 |
60076241 |
1 |
止推轴承 |
Bearing |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-51-21 |
21 |
60076871 |
1 |
套筒 |
Sleeve |
2-51-22 |
22 |
60076196 |
1 |
偏转器 |
Deflector |
2-51-23 |
23 |
60076155 |
1 |
插入件 |
Plate |
2-51-24 |
24 |
60076187 |
1 |
轮子 |
Impeller |
2-51-25 |
25 |
60076736 |
1 |
铆钉 |
Rivet |
2-51-26 |
26 |
60076584 |
1 |
壳体 |
Housing |
2-51-27 |
27 |
60076566 |
1 |
卡环 |
Lock, Retainer |
2-51-28 |
28 |
60076305 |
1 |
垫板 |
Plate |
2-51-29 |
29 |
60076798 |
1 |
轴和涡轮 |
Shaft & Turbine |
2-51-30 |
30 |
60076758 |
1 |
涡轮壳体 |
Housing – Turbocharger |
2-51-31 |
31 |
60076521 |
1 |
活塞环 |
Ring, Piston |
2-51-32 |
32 |
60076656 |
1 |
螺栓 |
Bolt |
2-51-33 |
33 |
60076255 |
1 |
联轴器 |
Coupler AS |
2-51-34 |
34 |
60076822 |
1 |
O形密封圈 |
O-ring |

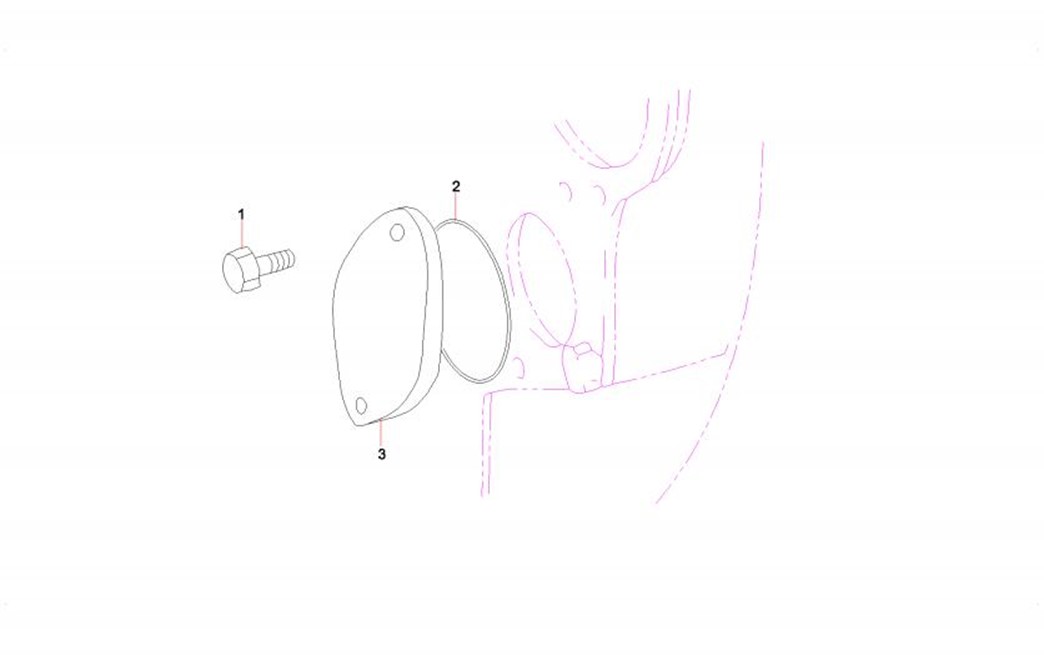

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-53-1 |
1 |
60076726 |
2 |
螺栓 |
Bolt |
2-53-2 |
2 |
60076826 |
1 |
O形密封圈 |
O-ring |
2-53-3 |
3 |
60076161 |
1 |
盖 |
Cover |

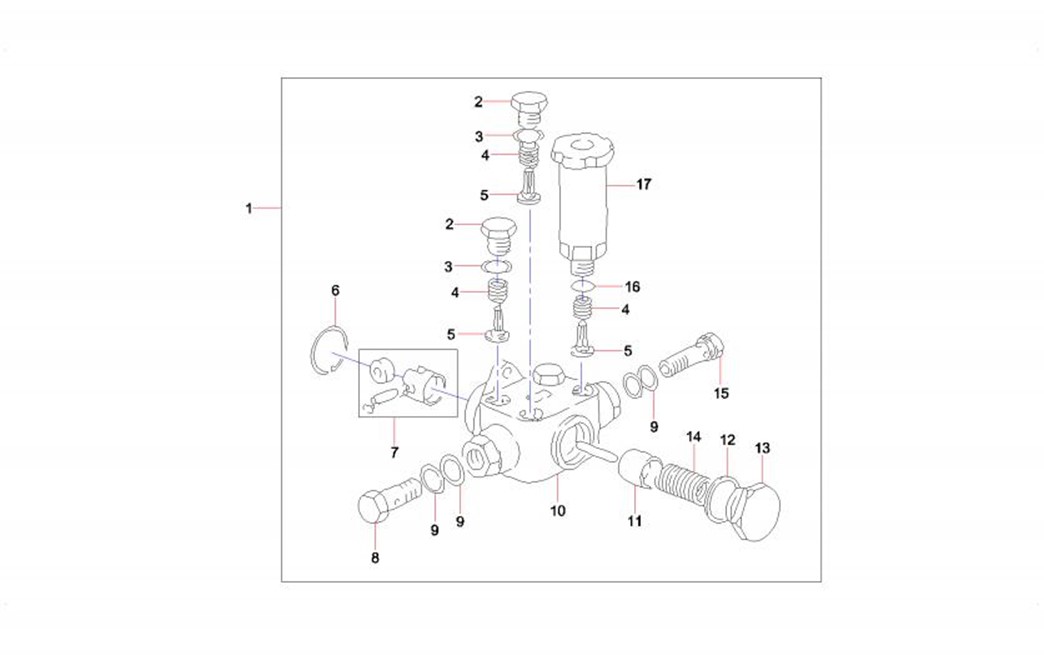

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-55-1 |
1 |
B220301000657 |
1 |
手油泵 |
Pump, Fuel Priming |
2-55-2 |
2 |
60076630 |
3 |
螺塞 |
Plug |
2-55-3 |
3 |
60076335 |
3 |
垫片 |
Shim |
2-55-4 |
4 |
60009123 |
4 |
弹簧 |
Spring |
2-55-5 |
5 |
60076225 |
4 |
阀 |
Valve |
2-55-6 |
6 |
60076563 |
1 |
卡环 |
Lock, Retainer |
2-55-7 |
7 |
60076753 |
1 |
挺杆 |
Tappet |
2-55-8 |
8 |
60076372 |
1 |
吊环螺栓 |
Eyebolt |
2-55-9 |
9 |
60076314 |
4 |
垫片 |
Shim |
2-55-10 |
10 |
60076586 |
1 |
壳体 |
Housing |
2-55-11 |
11 |
60076519 |
1 |
活塞 |
Piston |
2-55-12 |
12 |
60076334 |
1 |
垫片 |
Shim |
2-55-13 |
13 |
60076631 |
1 |
螺塞 |
Plug |
2-55-14 |
14 |
60076288 |
1 |
弹簧 |
Spring |
2-55-15 |
15 |
60076380 |
1 |
吊环螺栓 |
Eyebolt |
2-55-16 |
16 |
60009163 |
1 |
O形圈 |
O-ring |
2-55-17 |
17 |
B220301000523 |
1 |
手油泵总成 |
Pump GP, Fuel Priming |

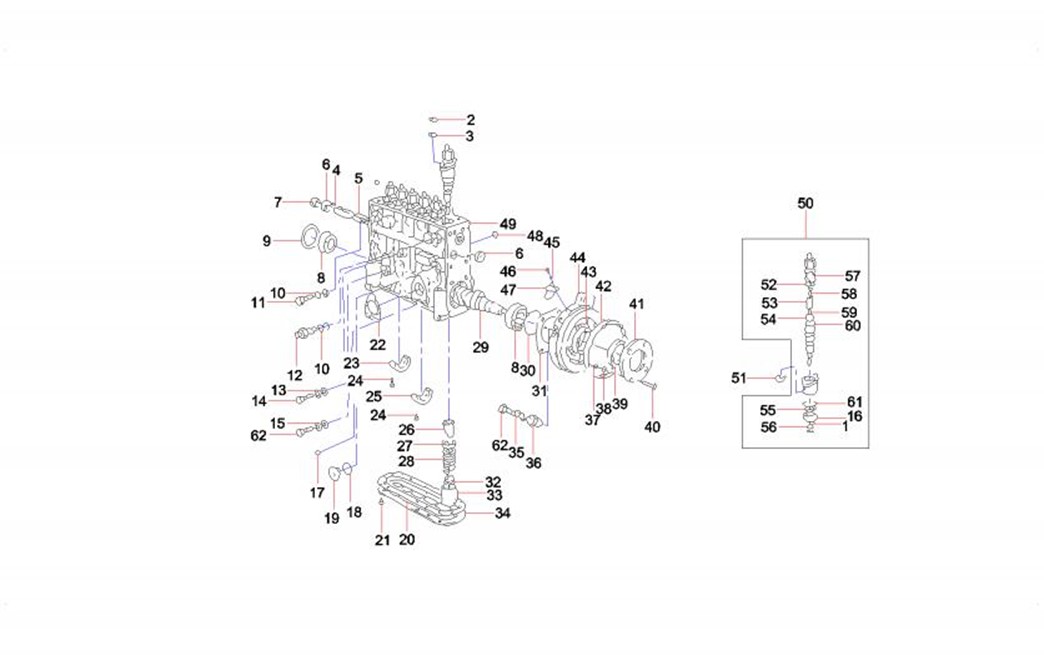

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-57-1 |
1 |
60076562 |
6 |
卡环 |
Lock, Retainer |
2-57-2 |
2 |
60076607 |
12 |
螺母 |
Nut |
2-57-3 |
3 |
60076354 |
12 |
垫圈 |
Washer |
2-57-4 |
4 |
60076759 |
1 |
销 |
Dowel |
2-57-5 |
5 |
60076788 |
1 |
支架 |
Bracket |
2-57-6 |
6 |
60076281 |
2 |
衬套 |
Sleeve |
2-57-7 |
7 |
60076282 |
1 |
衬套 |
Sleeve |
2-57-8 |
8 |
60076246 |
2 |
轴承 |
Bearing |
2-57-9 |
9 |
60076389 |
1 |
调整垫片 |
Shim |
2-57-10 |
10 |
60076314 |
4 |
垫片 |
Shim |
2-57-11 |
11 |
60014493 |
3 |
喷油泵回油单向阀 |
Check Valve, Fuel Return |
2-57-12 |
12 |
60014552 |
1 |
喷油泵进油口空心螺栓 |
Bolt |
2-57-13 |
13 |
60076311 |
2 |
垫片 |
Shim |
2-57-14 |
14 |
60076373 |
1 |
吊环螺栓 |
Eyebolt |
2-57-15 |
15 |
60076310 |
2 |
垫片 |
Shim |
2-57-16 |
16 |
60076156 |
6 |
导流器 |
Deflector, Fuel |
2-57-17 |
17 |
60076606 |
3 |
螺母 |
Nut |
2-57-18 |
18 |
60076336 |
1 |
垫片 |
Shim |
2-57-19 |
19 |
60076629 |
1 |
螺塞 |
Plug |
2-57-20 |
20 |
60076343 |
1 |
垫片 |
Gasket |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-59-21 |
21 |
60076603 |
12 |
螺钉 |
Bolt |
2-59-22 |
22 |
60076342 |
1 |
垫片 |
Gasket |
2-59-23 |
23 |
60076248 |
1 |
轴承 |
Bearing |
2-59-24 |
24 |
60076645 |
6 |
螺栓 |
Bolt |
2-59-25 |
25 |
60076245 |
2 |
轴承 |
Bearing |
2-59-26 |
26 |
60076872 |
6 |
套筒 |
Sleeve |
2-59-27 |
27 |
60076803 |
6 |
座 |
Seat |
2-59-28 |
28 |
60076289 |
6 |
弹簧 |
Spring |
2-59-29 |
29 |
60076755 |
1 |
凸轮轴 |
Camshaft |
2-59-30 |
30 |
60076816 |
1 |
O形密封圈 |
O-ring |
2-59-31 |
31 |
60076390 |
1 |
调整垫片 |
Gasket |
2-59-32 |
32 |
60076805 |
6 |
座 |
Seat |
2-59-33 |
33 |
60076754 |
6 |
挺杆总成 |
Tappet As |
2-59-34 |
34 |
60076170 |
1 |
盖 |
Cover |
2-59-35 |
35 |
60076341 |
2 |
垫片 |
Shim |
2-59-36 |
36 |
60076539 |
1 |
接头 |
Connector |
2-59-37 |
37 |
60076820 |
6 |
O形密封圈 |
O-ring |
2-59-38 |
38 |
60076186 |
4 |
环 |
Ring |
2-59-39 |
39 |
60076843 |
1 |
油封 |
Seal, Oil |
2-59-40 |
40 |
60076658 |
4 |
螺栓 |
Bolt |
