SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-253-32 |
32 |
A210307000012 |
1 |
螺母 |
Nut M8GB6170 |
2-253-33 |
33 |
11168353 |
1 |
支架 |
Bracket |
2-253-34 |
34 |
A210204000167 |
2 |
螺钉M12×25GB70.1 10.9级 |
Screw M16×1.5GB6185.2 10 |
2-253-35 |
35 |
B230103000694 |
1 |
胶管 |
Hose, rubber |
2-253-36 |
36 |
B230103000162 |
1 |
胶管 |
Hose, rubber |
2-253-37 |
37 |
A220401000593 |
6 |
单向节流阀 |
Valve, one-way, throttle |
2-253-38 |
38 |
A820205001771 |
3 |
堵头 |
Plug |
2-253-39 |
39 |
60173491 |
2 |
过滤接头 |
Connector, filter |

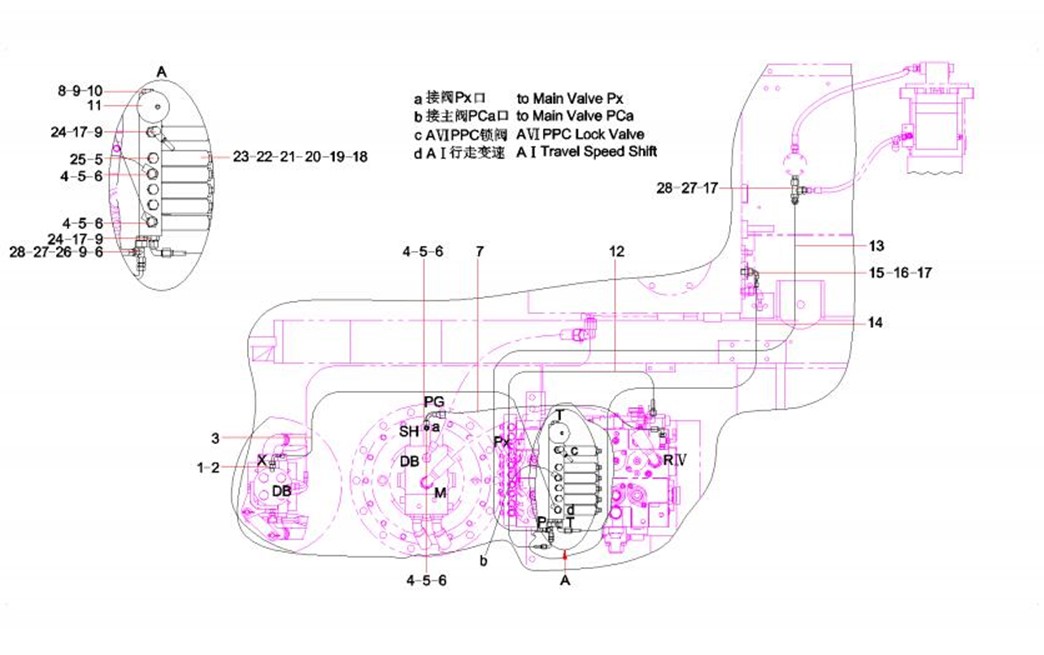

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-255-1 |
1 |
A820205001148 |
1 |
管接头 |
Connector |
2-255-2 |
2 |
A230101000247 |
1 |
O形圈 |
O-ring 10.9×2.3(JISB2401) |
2-255-3 |
3 |
B230103000129 |
1 |
胶管 |
Hose, rubber |
2-255-4 |
4 |
A820205002445 |
4 |
管接头 |
Connector |
2-255-5 |
5 |
B230101000047 |
7 |
O形圈 |
O-ring |
2-255-6 |
6 |
B210780000636 |
5 |
管接头 |
Connector, pipe |
2-255-7 |
7 |
B230103004173 |
1 |
胶管 |
Pipe, rubber |
2-255-8 |
8 |
A820205000947 |
1 |
堵头 |
Plug |
2-255-9 |
9 |
B230101000049 |
4 |
O形圈 |
O-ring 13.8×2.4JISB2401 |
2-255-10 |
10 |
11449504 |
1 |
板 |
Plate |
2-255-11 |
11 |
60265303 |
1 |
隔膜式蓄能器 |
Diaphragm Accumulator |
2-255-12 |
12 |
21017526 |
1 |
胶管 |
Hose, rubber |
2-255-13 |
13 |
B230103002291 |
1 |
胶管 |
Hose |
2-255-14 |
14 |
A831413150000 |
1 |
胶管 |
Hose, rubber |
2-255-15 |
15 |
10541251 |
1 |
G1/2-M18接头 |
Connector |
2-255-16 |
16 |
B230101000090 |
1 |
O形圈 |
O-ring 17.8×2.4JISB2401 |
2-255-17 |
17 |
B210780000024 |
4 |
直角组合接头 |
Connector, pipe |
2-255-18 |
18 |
60136331 |
1 |
六联电磁换向阀组 |
Valve GP, solenoid, directional |
2-255-19 |
19 |
A210204000345 |
2 |
螺钉M10×70GB70.1 10.9级 |
Screw M10×70GB70.1 10.9 |
2-255-20 |
20 |
A210405000011 |
2 |
垫圈 |
Washer 10GB97.1 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-257-21 |
21 |
11364565 |
1 |
电磁阀架 |
Bracket, solenoid valve |
2-257-22 |
22 |
A210111000038 |
4 |
螺栓 |
Bolt M12×30GB5783 |
2-257-23 |
23 |
A210401000002 |
4 |
垫圈 |
Washer 12GB93 |
2-257-24 |
24 |
A820205000961 |
2 |
管接头 |
Connector |
2-257-25 |
25 |
A820205001771 |
3 |
堵头 |
Plug |
2-257-26 |
26 |
12395992 |
1 |
G3/8-M18过滤接头 |
Connector, filter |
2-257-27 |
27 |
B210780000016 |
2 |
管接头 |
Connector, pipe |
2-257-28 |
28 |
B210780000683 |
2 |
管接头 |
Connector, pipe |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

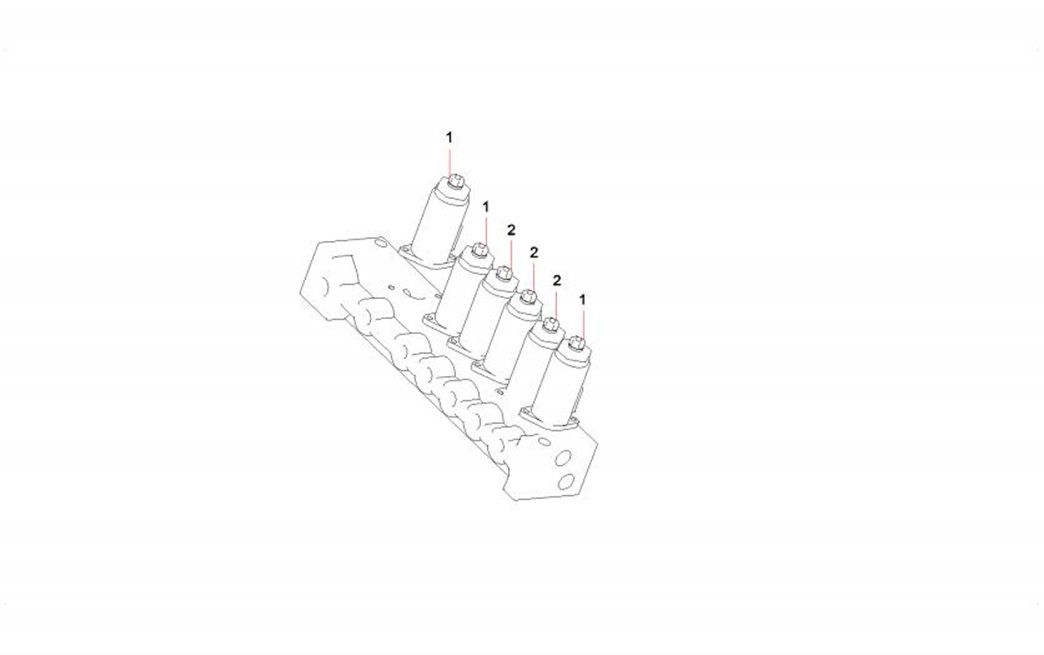

2-259-1 |
1 |
60065224 |
3 |
电磁切换阀 |
Valve, solenoid, changeover |
2-259-2 |
2 |
60065222 |
3 |
减压阀KDRDE5K-31/30C50-122( |
Valve, solenoid, proportional |

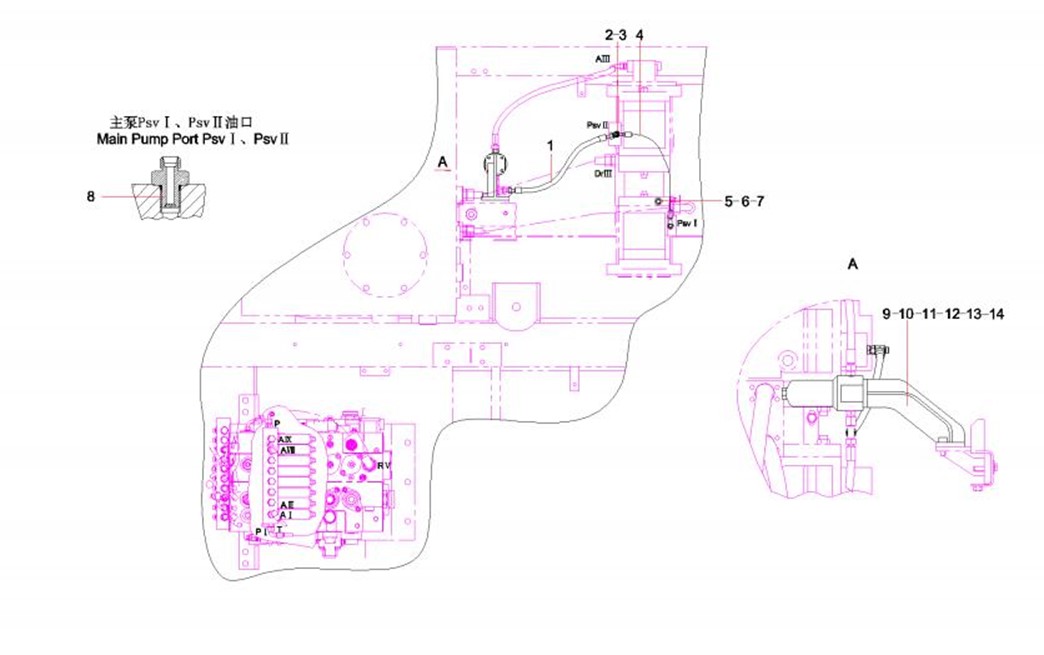

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-261-1 |
1 |
B230103000448 |
1 |
胶管 |
Hose, rubber |
2-261-2 |
2 |
B210780000015 |
1 |
管接头 |
Connector, pipe |
2-261-3 |
3 |
B210780000636 |
1 |
管接头 |
Connector, pipe |
2-261-4 |
4 |
B230103000475 |
1 |
胶管 |
Hose, rubber |
2-261-5 |
5 |
B230101000047 |
4 |
O形圈 |
O-ring |
2-261-6 |
6 |
60217140 |
2 |
压力传感器 |
Pressure Sensor |
2-261-7 |
7 |
A820205001513 |
2 |
管接头 |
Connector |
2-261-8 |
8 |
60173491 |
2 |
过滤接头 |
Connector, filter |
2-261-9 |
9 |
B229900000063 |
1 |
液压油过滤器 |
Filter, oil |
2-261-10 |
10 |
12076662 |
1 |
先导滤支架 |
Bracket, pilot filter |
2-261-11 |
11 |
A210204000147 |
4 |
螺钉 |
Screw M8×20GB70.1 |
2-261-12 |
12 |
A210405000007 |
4 |
垫圈 |
Washer 8GB97.1 |
2-261-13 |
13 |
A210204000167 |
4 |
螺钉M12×25GB70.1 10.9级 |
Screw M16×1.5GB6185.2 10 |
2-261-14 |
14 |
A210401000002 |
4 |
垫圈 |
Washer 12GB93 |

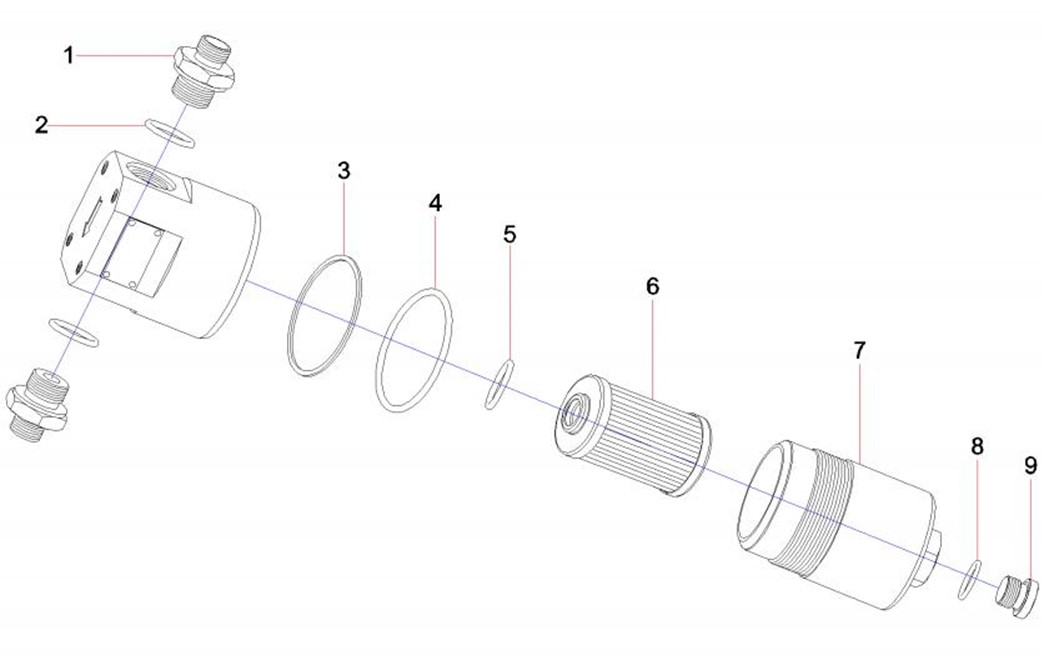

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-263-1 |
1 |
60294881 |
2 |
管接头 |
adaptor |
2-263-2 |
2 |
29010015 |
2 |
O形圈 |
O-ring |
2-263-3 |
3 |
60294882 |
1 |
密封垫 |
sealing cushion |
2-263-4 |
4 |
A230101000563 |
1 |
O形密封圈 |
Seal,O-ring |
2-263-5 |
5 |
24002612 |
1 |
O形圈 |
O-Ring-20×2.4(GB1235) |
2-263-6 |
6 |
A222100000119 |
1 |
先导滤芯 |
Element, pilot filter |
2-263-7 |
7 |
60294883 |
1 |
壳体 |
housing |
2-263-8 |
8 |
21000077 |
1 |
O形圈 |
O-ring |
2-263-9 |
9 |
60294884 |
1 |
螺塞 |
screw plug |
