SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 30

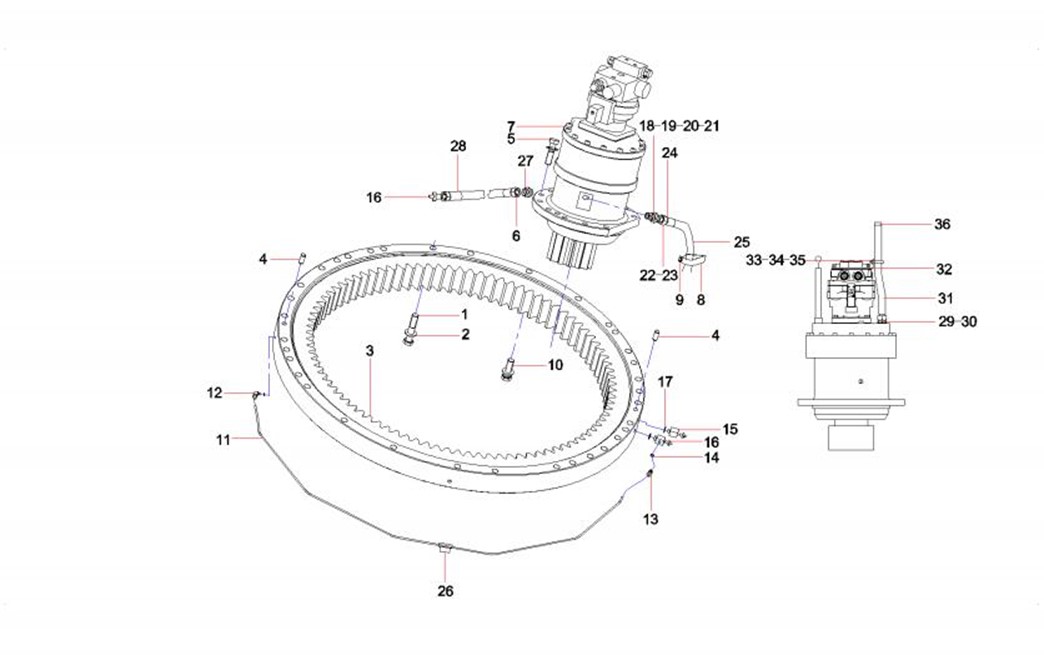

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-325-1 |
1 |
24000246 |
40 |
螺栓M24×85GB5782 10.9级达克 |
|
2-325-2 |
2 |
A210491000122 |
89 |
垫圈 |
Washer 24GB1230 |
2-325-3 |
3 |
11217896 |
1 |
回转支承 |
Bearing,slewing |
2-325-4 |
4 |
A820301016458 |
2 |
定位销 |
Dowel |
2-325-5 |
5 |
A210111000321 |
14 |
螺栓M24×80GB5783 10.9级 |
Bolt M24×80GB5783 10.9 |
2-325-6 |
6 |
A820205002483 |
1 |
管接头 |
Connector |
2-325-7 |
7 |
60043410 |
1 |
减速机总成 |
Reducer GP |
2-325-8 |
8 |
A230200000167 |
2 |
线夹 |
Cable clamp |
2-325-9 |
9 |
23000066 |
1 |
螺钉 |
Screw M10×25GB70.1 10.9 |
2-325-10 |
10 |
A210110000260 |
35 |
螺栓M24×160GB5782 10.9级 |
Bolt M24×160GB5782 10.9 |
2-325-11 |
11 |
11169695 |
2 |
硬管 |
Pipe, hard |
2-325-12 |
12 |
A210770000195 |
2 |
管接头 |
Connector, pipe |
2-325-13 |
13 |
A210711000010 |
2 |
管接头 |
Connector, pipe |
2-325-14 |
14 |
A820102010474 |
4 |
垫圈 |
Washer |
2-325-15 |
15 |
A820205000954 |
2 |
方接头 |
Joint, square |
2-325-16 |
16 |
B229900000686 |
4 |
黄油嘴 |
Fitting, grease |
2-325-17 |
17 |
A820102010428 |
2 |
密封垫 |
Seal, ring |
2-325-18 |
18 |
A820205002283 |
1 |
接头 |
Connector |
2-325-19 |
19 |
B210780000024 |
1 |
直角组合接头 |
Connector, pipe |
2-325-20 |
20 |
B210780001426 |
1 |
管接头 |
Connector |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-327-21 |
21 |
10137010 |
1 |
接头 |
Connector |
2-327-22 |
22 |
60006360 |
1 |
铜垫圈 |
Washer, copper |
2-327-23 |
23 |
B220401000916 |
2 |
放油阀 |
Valve AS, shut off, engine oil |
2-327-24 |
24 |
A229900001347 |
1 |
软管环箍 |
Hoop, hose |
2-327-25 |
25 |
10761548 |
1 |
放油软管 |
Hose, oil outlet |
2-327-26 |
26 |
A820101118370 |
2 |
管夹 |
Clamp, pipe |
2-327-27 |
27 |
B210780000418 |
1 |
管接头 |
Connector, pipe |
2-327-28 |
28 |
B230103000872 |
1 |
胶管 |
Hydraulic Hose Assembly |
2-327-29 |
29 |
A820205002352 |
1 |
管接头 |
Connector |
2-327-30 |
30 |
B230101000356 |
1 |
O形圈 |
O-ring 23.7×3.5JISB2401 |
2-327-31 |
31 |
13186700 |
1 |
33T呼吸管总成 |
motor oil filler pipe |
2-327-32 |
32 |
13186699 |
1 |
33T固定支撑板 |
plate SY215C9M2KS.1.2A.33T-3 |
2-327-33 |
33 |
11160698 |
1 |
U型螺栓 |
U-bolt |
2-327-34 |
34 |
A210307000017 |
2 |
螺母 |
Nut M10GB6170 |
2-327-35 |
35 |
60060546 |
2 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-327-36 |
36 |
60263201 |
1 |
通气帽 |
Air Plug |

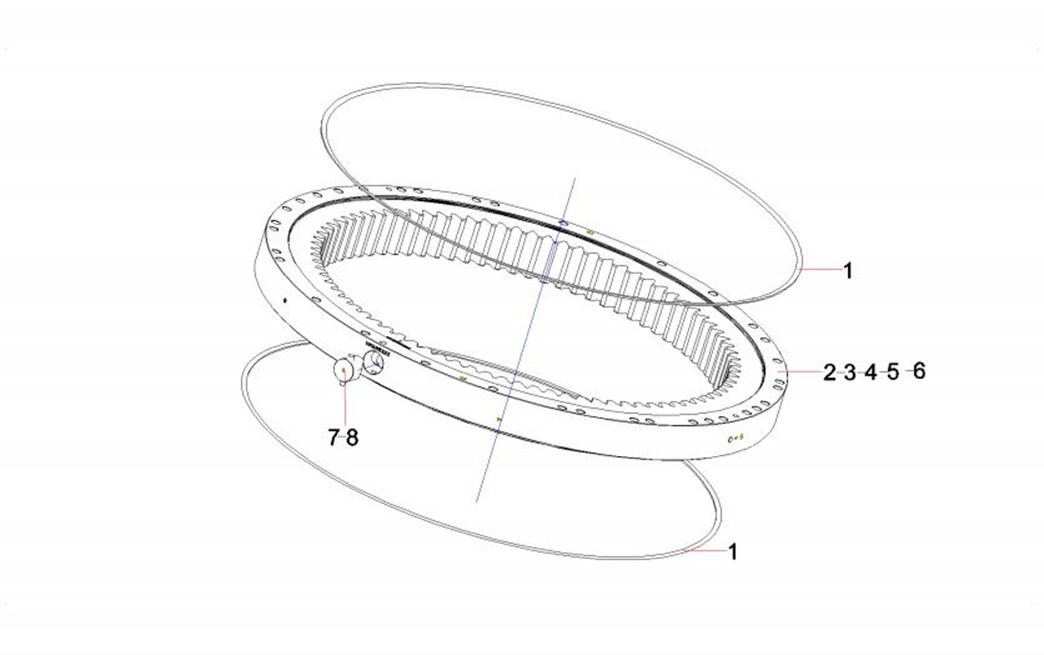

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-329-1 |
1 |
60116970 |
2 |
密封条W17E 丁腈橡胶(乙类) |
Strip,seal |
2-329-2 |
2 |
11217893 |
1 |
内圈 |
Ring,inner |
2-329-3 |
3 |
11217894 |
1 |
外圈 |
Ring,outer |
2-329-4 |
4 |
A210661000051 |
69 |
钢球 |
Ball,steel |
2-329-5 |
5 |
A229900010555 |
69 |
球型隔离块 |
Separators |
2-329-6 |
6 |
60012591 |
1 |
销 |
Pin 3×10GB879.1 |
2-329-7 |
7 |
11217895 |
1 |
堵塞 |
Plug |
2-329-8 |
8 |
A210551000025 |
1 |
销 |
Pin 16×100GB117 |

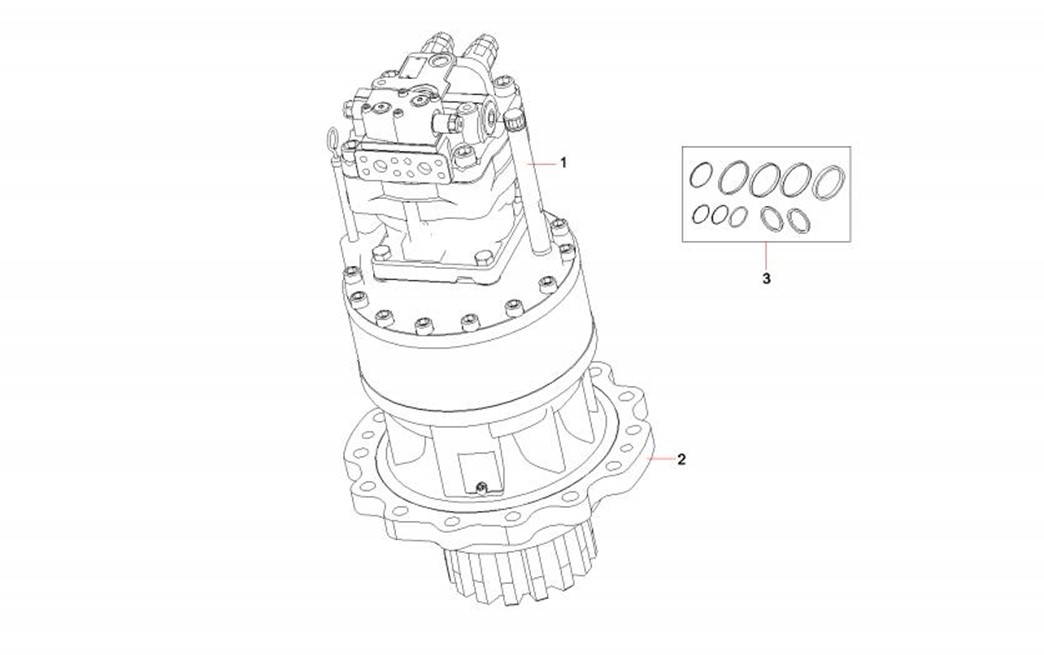

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-331-1 |
1 |
60180837 |
1 |
回转马达 |
Rotary motor |
2-331-2 |
2 |
60042755 |
1 |
减速机 |
Reduction Gear |
2-331-3 |
3 |
60204228 |
1 |
回转机构维修包 |
Bag, maintenance, slewing |

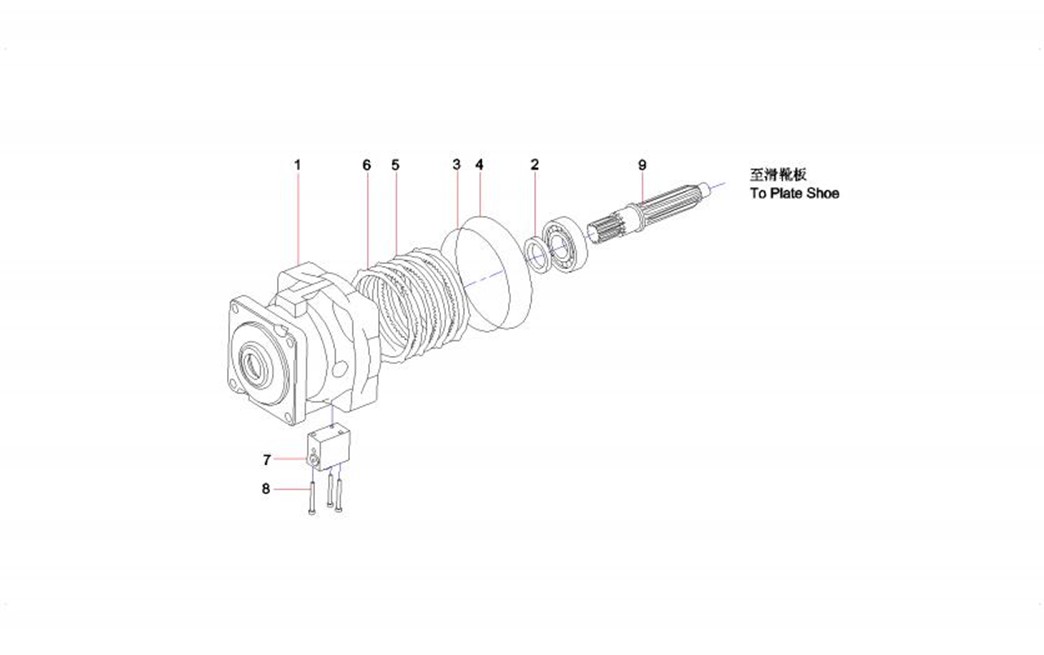

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-333-1 |
1 |
60081480 |
1 |
座 |
Seat |
2-333-2 |
2 |
60039294 |
1 |
油密封 |
Seal, oil |
2-333-3 |
3 |
60039425 |
1 |
O形圈 |
O-ring |
2-333-4 |
4 |
60039426 |
1 |
O形圈 |
O-ring |
2-333-5 |
5 |
B229900003195 |
3 |
30T回转制动主动片 |
Driven piece, swing brake |
2-333-6 |
6 |
B229900003194 |
4 |
30T回转制动从动片 |
Driven piece, swing brake |
2-333-7 |
7 |
B220401000688 |
1 |
回转马达延时阀 |
Valve, timing, swing motor |
2-333-8 |
8 |
60038566 |
3 |
内六角螺栓 |
Screw, socket head |
2-333-9 |
9 |
60081466 |
1 |
驱动轴 |
Shaft, drive |

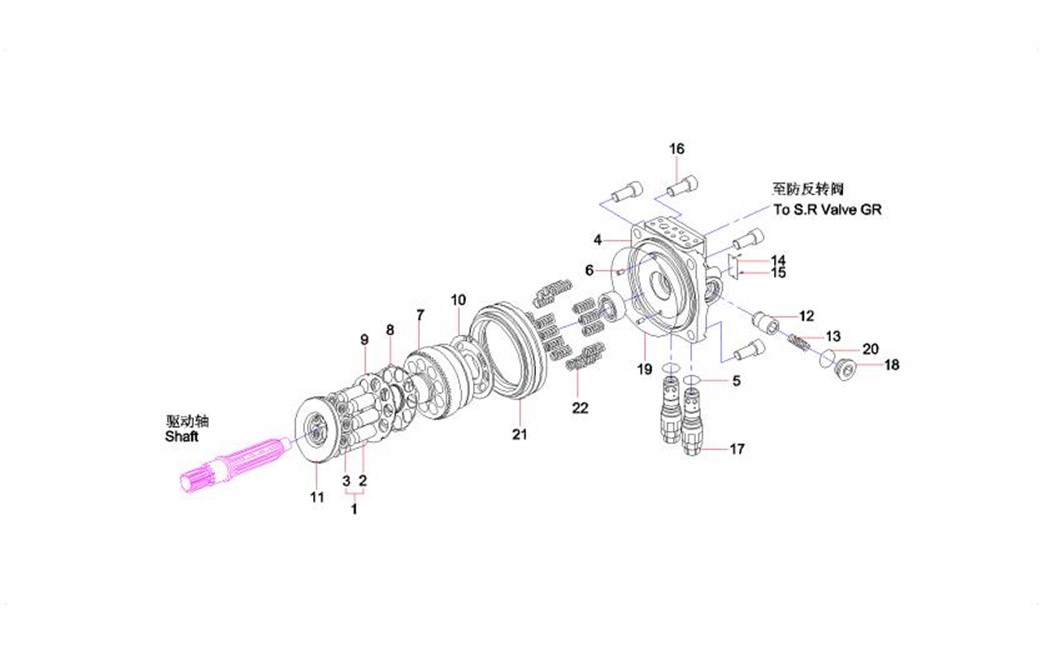

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-335-1 |
1 |
60081457 |
1 |
活塞组件 |
Piston GP |
2-335-2 |
2 |
60039347 |
9 |
活塞 |
Piston |
2-335-3 |
3 |
60081408 |
9 |
滑靴 |
Slipper |
2-335-4 |
4 |
60039358 |
1 |
壳体总成 |
Housing AS |
2-335-5 |
5 |
60038721 |
2 |
O形圈 |
O-ring |
2-335-6 |
6 |
60039385 |
2 |
销 |
Pin |
2-335-7 |
7 |
60039338 |
1 |
缸体 |
Cylinder block |
2-335-8 |
8 |
60039322 |
1 |
弹簧座 |
Seat, spring |
2-335-9 |
9 |
60039382 |
1 |
托架 |
Bracket |
2-335-10 |
10 |
60039375 |
1 |
配油盘 |
Tray, oil distribution |
2-335-11 |
11 |
60039336 |
1 |
阀座 |
Seat, valve |
2-335-12 |
12 |
60039351 |
2 |
活塞 |
Piston |
2-335-13 |
13 |
60081437 |
2 |
弹簧 |
Spring |
2-335-14 |
14 |
60038547 |
1 |
铭牌 |
Nameplate |
2-335-15 |
15 |
60038620 |
2 |
销子 |
Pin |
2-335-16 |
16 |
60039367 |
4 |
内六角螺钉 |
Screw, socket head |
2-335-17 |
17 |
60110639 |
2 |
回转马达溢流阀芯 |
Spool, relief valve, swing motor |
2-335-18 |
18 |
60039401 |
2 |
油塞 |
Plug, oil |
2-335-19 |
19 |
60039429 |
1 |
O形圈 |
O-ring |
2-335-20 |
20 |
60039423 |
2 |
O形圈 |
O-ring |
