SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 36
第4章
工作装置
(Work equipment)

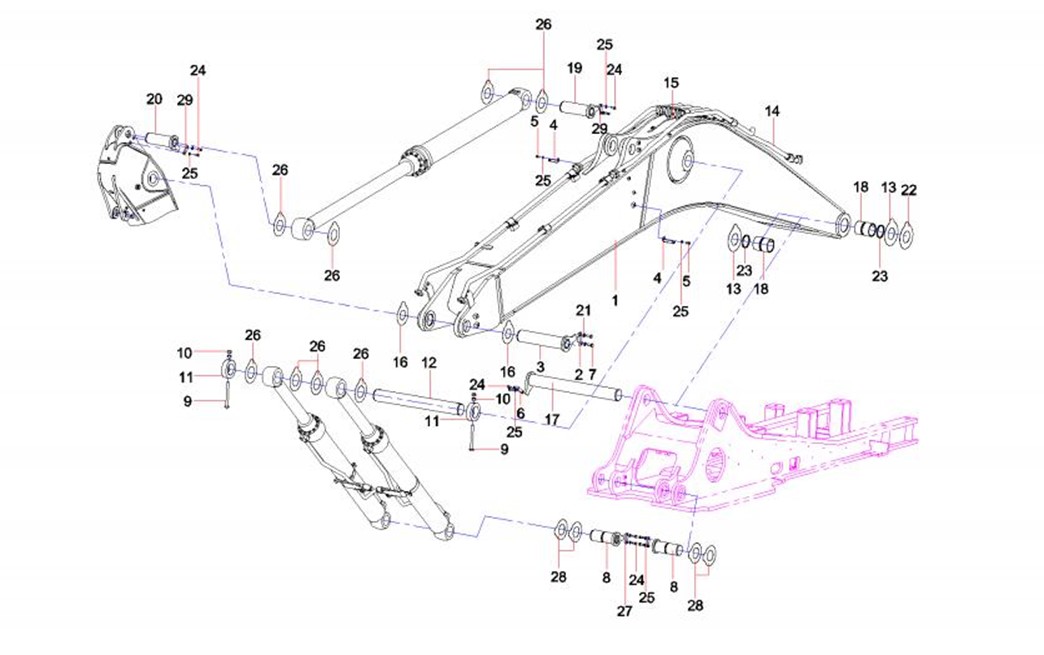

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-3-1 |
1 |
13690657 |
1 |
动臂 |
Boom SY385C2M2KS.3.2 |
4-3-2 |
2 |
10951430 |
1 |
压板 |
Plate, pressure |
4-3-3 |
3 |
11631853 |
1 |
销轴 |
Roll, pin |
4-3-4 |
4 |
13584605 |
2 |
灯架 |
lamp frame SY485C1I3KH.5.5-2 |
4-3-5 |
5 |
A210111000263 |
2 |
螺栓 M16×30GB5783 10.9级 |
Bolt M16×30GB5783 10.9 |
4-3-6 |
6 |
11274177 |
1 |
压板 |
Plate, pressure |
4-3-7 |
7 |
A210111000289 |
2 |
螺栓M20×45GB5783 10.9级 |
Bolt M20×45GB5783 Grade 10.9 |
4-3-8 |
8 |
11324180 |
2 |
销轴 |
Roll, pin |
4-3-9 |
9 |
A210110000108 |
2 |
螺栓M24×240GB5782 10.9级 |
Bolt M24×240GB5782 10.9 |
4-3-10 |
10 |
A210307000030 |
4 |
螺母 |
Nut M24GB6170 |
4-3-11 |
11 |
11325610 |
2 |
挡圈 |
Ring, retaining |
4-3-12 |
12 |
11324335 |
1 |
销轴 |
Roll, pin |
4-3-13 |
13 |
10254242 |
4 |
垫片 |
Gasket |
4-3-14 |
14 |
12764919 |
1 |
工作装置管路 |
Pipeline, work equipment |
4-3-15 |
15 |
11505865 |
1 |
润滑系统 |
Lubricating system |
4-3-16 |
16 |
A820102010678 |
6 |
垫片 |
Gasket |
4-3-17 |
17 |
11347587 |
1 |
销轴 |
Roll, pin |
4-3-18 |
18 |
11172131 |
2 |
轴套 |
Sleeve, shaft |
4-3-19 |
19 |
11324508 |
1 |
销轴 |
Roll, pin |
4-3-20 |
20 |
11347581 |
1 |
销轴 |
Roll, pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-5-21 |
21 |
A210405000008 |
4 |
垫圈 |
Washer 20GB97.1 |
4-5-22 |
22 |
10254241 |
4 |
垫片 |
Gasket |
4-5-23 |
23 |
60044259 |
2 |
MCS防尘圈 |
MCS-ring, dustproof |
4-5-24 |
24 |
A210111000212 |
14 |
螺栓M16×35GB5783 10.9级 |
Bolt M16×35GB5783 10.9 |
4-5-25 |
25 |
A210405000003 |
19 |
垫圈 |
Washer 16GB97.1 |
4-5-26 |
26 |
A820102010744 |
22 |
垫片 |
Gasket |
4-5-27 |
27 |
11274145 |
2 |
压板 |
Plate, pressure |
4-5-28 |
28 |
10135677 |
4 |
垫片 |
Gasket |
4-5-29 |
29 |
13674531 |
2 |
盖板 |
Plate SY465C2M2H.3-16A |

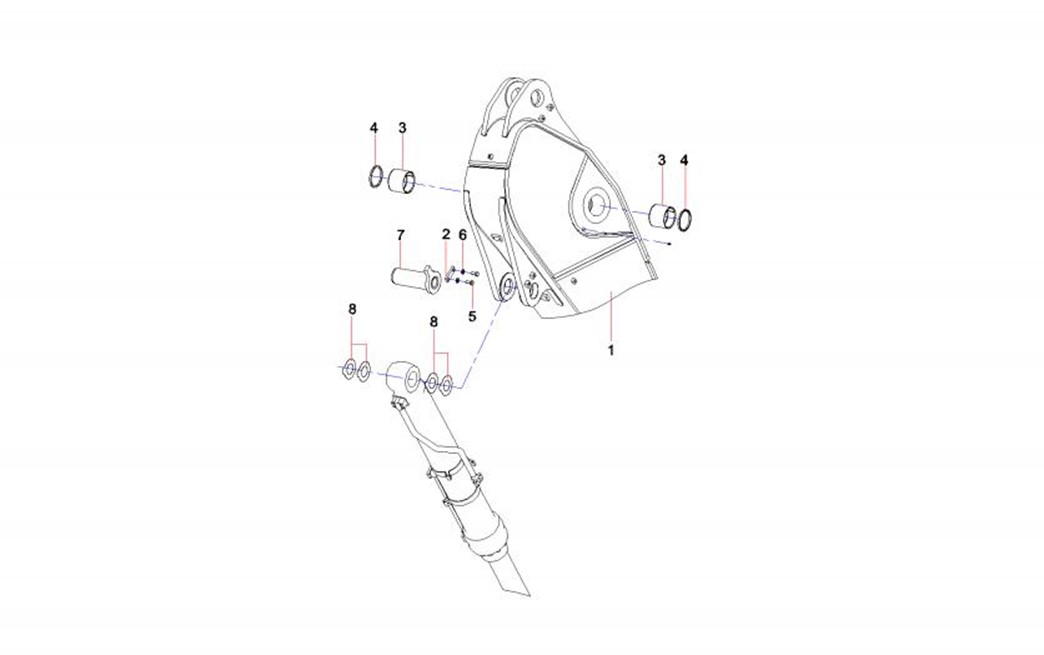

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-7-1 |
1 |
13690590 |
1 |
斗杆 |
Bucket Arm SY385C2M2KS.3.3A |
4-7-2 |
2 |
13674531 |
1 |
盖板 |
Plate SY465C2M2H.3-16A |
4-7-3 |
3 |
11556112 |
2 |
轴套 |
Sleeve, shaft |
4-7-4 |
4 |
60044259 |
2 |
MCS防尘圈 |
MCS-ring, dustproof |
4-7-5 |
5 |
A210111000212 |
2 |
螺栓M16×35GB5783 10.9级 |
Bolt M16×35GB5783 10.9 |
4-7-6 |
6 |
A210405000003 |
2 |
垫圈 |
Washer 16GB97.1 |
4-7-7 |
7 |
11347579 |
1 |
销轴 |
Roll, pin |
4-7-8 |
8 |
10135677 |
4 |
垫片 |
Gasket |

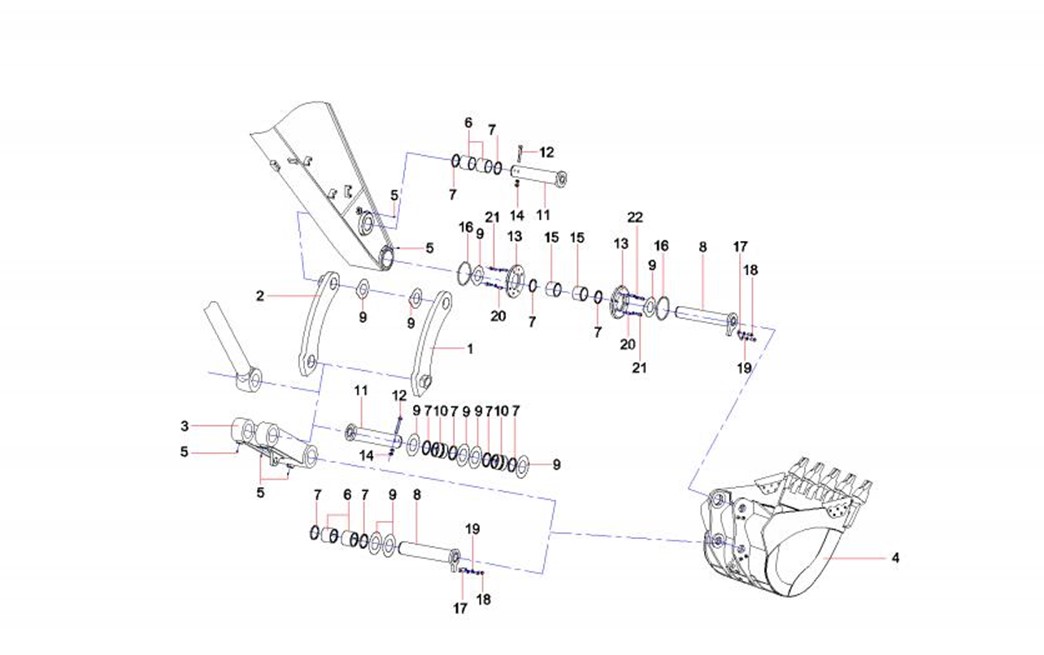

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-9-1 |
1 |
11631858 |
1 |
左摇臂 |
Rocker arm, left |
4-9-2 |
2 |
11631859 |
1 |
右摇臂 |
Rocker arm, right |
4-9-3 |
3 |
11323053 |
1 |
连杆 |
Rod, connecting |
4-9-4 |
4 |
13690653 |
1 |
铲斗总成 |
Bucket(1.8) SY385C2M2KS.3.4A |
4-9-5 |
5 |
A210804000002 |
6 |
油杯 |
Cup, oil M10×1JB7940.1 |
4-9-6 |
6 |
A820208000360 |
4 |
轴套 |
Sleeve, shaft |
4-9-7 |
7 |
60044257 |
10 |
MCS防尘圈 |
Ring, dustproof |
4-9-8 |
8 |
13690963 |
2 |
销轴 |
Lock pin SY385C2M2KS.3.1 |
4-9-9 |
9 |
10135677 |
20 |
垫片 |
Gasket |
4-9-10 |
10 |
11325044 |
2 |
轴套 |
Sleeve, shaft |
4-9-11 |
11 |
11631855 |
2 |
销轴 |
Roll, pin |
4-9-12 |
12 |
A210110000347 |
2 |
螺栓M20×200GB5782 10.9级 |
Bolt M20×200GB5782 10.9 |
4-9-13 |
13 |
13673796 |
2 |
耐磨环 |
Abrasion Proof Ring |
4-9-14 |
14 |
A210307000005 |
4 |
螺母 |
Nut M20GB6170 |
4-9-15 |
15 |
13624387 |
2 |
斗杆前支承轴套 |
Bushing SY465C2M2KS.3-10B |
4-9-16 |
16 |
A210609000343 |
2 |
O形圈 |
O-ring 190×10(GB3452.1) |
4-9-17 |
17 |
13619666 |
2 |
盖板 |
Plate SY485C1I3KH.3-16 |
4-9-18 |
18 |
A210111000212 |
4 |
螺栓M16×35GB5783 10.9级 |
Bolt M16×35GB5783 10.9 |
4-9-19 |
19 |
A210405000003 |
4 |
垫圈 |
Washer 16GB97.1 |
4-9-20 |
20 |
13124496 |
4 |
定位销 |
Locating Pin SY365CEI2KH.3-4 |

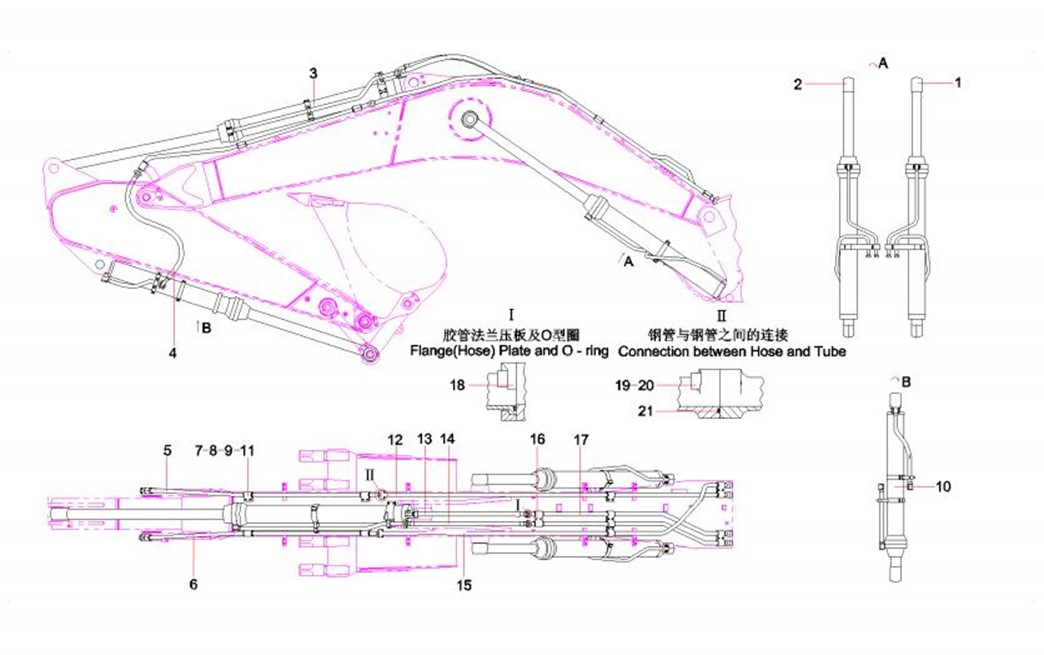

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-11-21 |
21 |
A210204000337 |
4 |
螺钉M12×30GB70.1 10.9级 |
Screw M12×30GB70.110.9 |
4-11-22 |
22 |
24000513 |
4 |
垫圈12GB93 达克锈 |
Washer |
