SANY SY385C SY385C2M2KS EXCAVATOR parts catalog 37
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-13-1 |
1 |
11371815 |
1 |
左动臂油缸总成 |
Cylinder AS, boom, left |

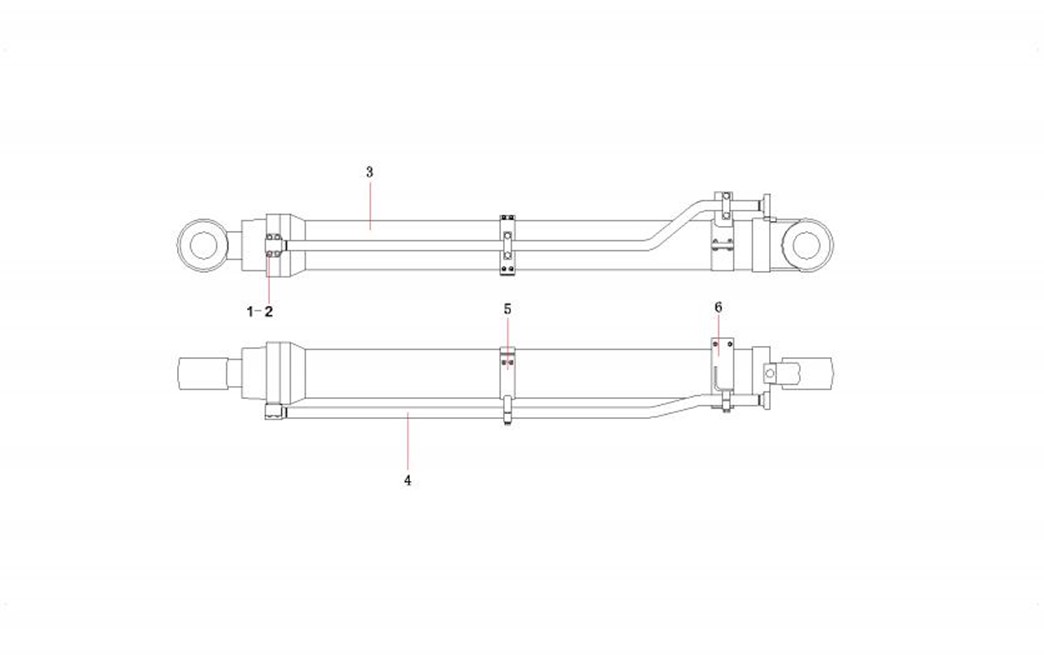

4-13-2 |
2 |
11371806 |
1 |
右动臂油缸总成 |
Cylinder GP, boom, right |
4-13-3 |
3 |
12523103 |
1 |
斗杆油缸总成 |
Cylinder GP, arm |
4-13-4 |
4 |
60062816 |
2 |
胶管 |
Hose |
4-13-5 |
5 |
12222829 |
1 |
钢管 |
steel pipe SY385C1M2KS.3.1.5J |
4-13-6 |
6 |
12223106 |
1 |
钢管 |
steel pipe SY385C1M2KS.3.1.1J |
4-13-7 |
7 |
11167527 |
16 |
管夹 |
Clamp, pipe |
4-13-8 |
8 |
11168201 |
16 |
衬垫 |
Gasket |
4-13-9 |
9 |
A210111000053 |
24 |
螺栓M16×40GB5783 10.9级 |
Bolt M16×40GB5783 10.9 |
4-13-10 |
10 |
11371829 |
1 |
铲斗油缸总成 |
Cylinder GP, bucket |
4-13-11 |
11 |
24000642 |
24 |
垫圈16GB97.1 达克锈 |
Washer |
4-13-12 |
12 |
12468673 |
1 |
钢管 |
Tube |
4-13-13 |
13 |
60000329 |
1 |
胶管 |
Hose |
4-13-14 |
14 |
60118039 |
1 |
胶管 |
Hose |
4-13-15 |
15 |
12468390 |
1 |
钢管 |
Tube |
4-13-16 |
16 |
11167545 |
4 |
管夹 |
Clamp, pipe |
4-13-17 |
17 |
12467941 |
2 |
钢管 |
Tube |
4-13-18 |
18 |
B210780000693 |
16 |
对开法兰 |
Flange, SAE |
4-13-19 |
19 |
A210204000353 |
40 |
螺钉M14×50GB70.1 10.9级 |
Screw M14×50GB70.1 10.9 |
4-13-20 |
20 |
60238781 |
16 |
垫圈14GB97.1 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-15-21 |
21 |
B230101000578 |
2 |
O形圈 |
O-ring 40.7×3.5JISB2401 |

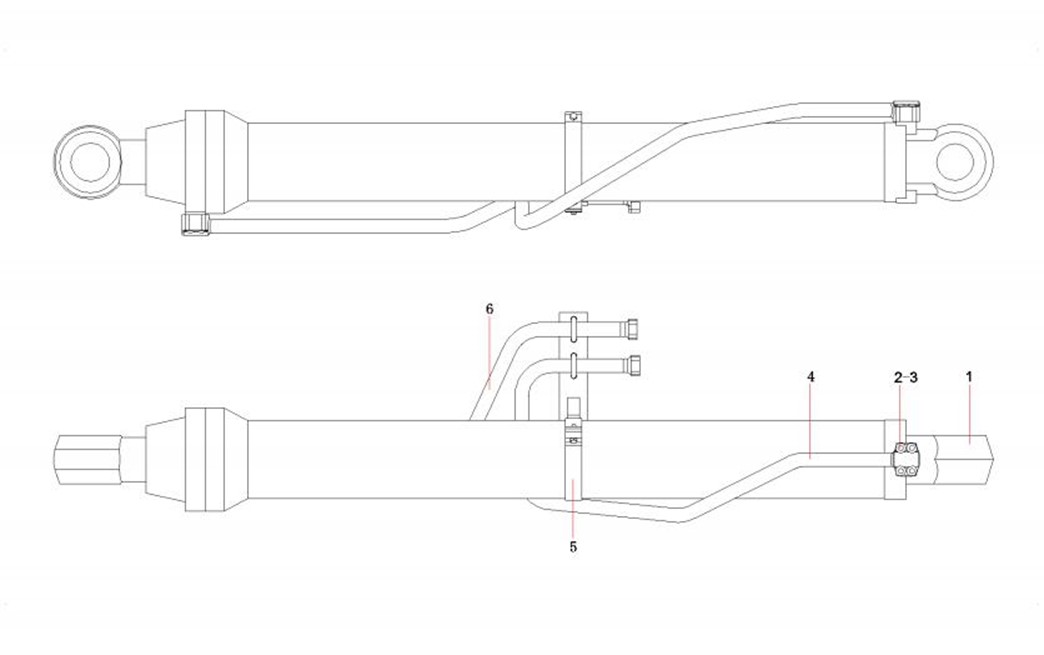

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-17-1 |
1 |
60053918 |
1 |
动臂油缸 |
Cylinder, boom |
4-17-2 |
2 |
A210204000359 |
8 |
螺钉M12×60GB70.1 10.9级 |
Screw M12×60GB70.1 10.9 |
4-17-3 |
3 |
B230101000456 |
2 |
O形圈 |
O-ring |
4-17-4 |
4 |
12225883 |
1 |
钢管 |
Tube |
4-17-5 |
5 |
12235007 |
1 |
管夹 |
Clamp, pipe |
4-17-6 |
6 |
12226012 |
1 |
钢管 |
Tube |

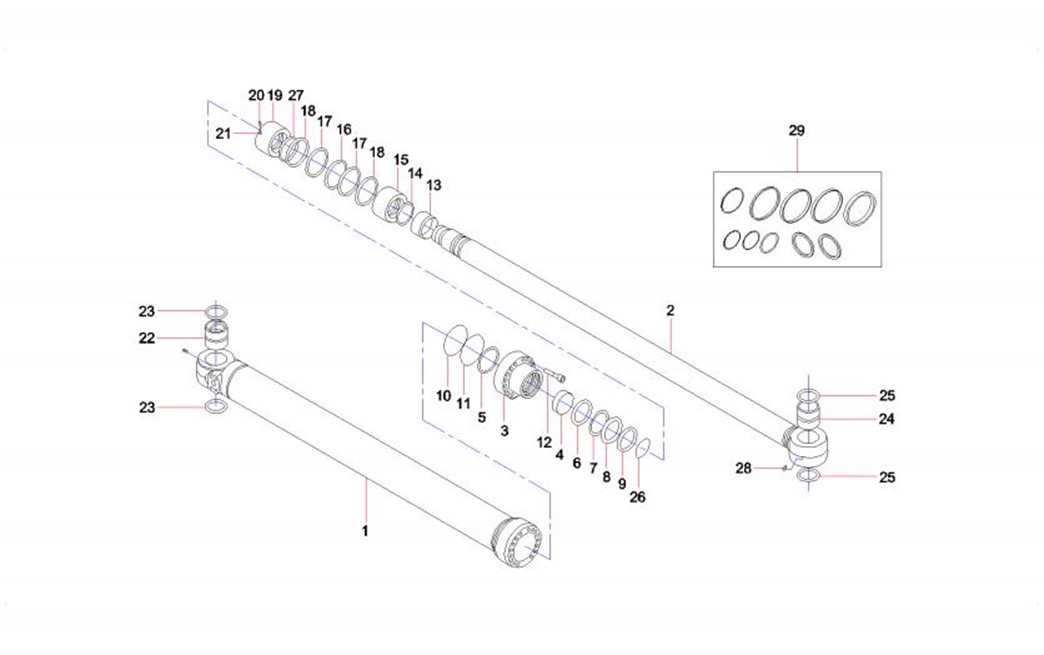

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-19-1 |
1 |
60154006 |
1 |
缸体 |
cylinder body |
4-19-2 |
2 |
60154020 |
1 |
活塞杆 |
piston rod |
4-19-3 |
3 |
60153998 |
1 |
端盖 |
end cover |
4-19-4 |
4 |
60154010 |
1 |
滑动轴套 |
shaft sleeve |
4-19-5 |
5 |
60153992 |
1 |
圈 |
Retaining Ring |
4-19-6 |
6 |
60153979 |
1 |
缓冲圈 |
Bumper Sleeve |
4-19-7 |
7 |
60154050 |
1 |
轴用密封圈 |
Seal Ring |
4-19-8 |
8 |
60154023 |
1 |
开口挡圈 |
Retaining Ring |
4-19-9 |
9 |
60154003 |
1 |
防尘圈用挡圈 |
Retaining Ring |
4-19-10 |
10 |
60154034 |
1 |
O形密封圈 |
O-ring |
4-19-11 |
11 |
60153988 |
1 |
O形圈挡圈 |
O-ring |
4-19-12 |
12 |
21029919 |
14 |
螺栓M18×100GB5782 10.9级 |
Bolt |
4-19-13 |
13 |
60153981 |
1 |
缓冲套 |
Bumper Sleeve |
4-19-14 |
14 |
60154042 |
1 |
缓冲环 |
Bumper Sleeve |
4-19-15 |
15 |
60154015 |
1 |
活塞 |
piston rod |
4-19-16 |
16 |
60154045 |
1 |
孔用密封圈 |
Seal Ring |
4-19-17 |
17 |
60154037 |
2 |
成型导向环 |
Guide ring |
4-19-18 |
18 |
60153985 |
2 |
纳污环 |
RING |
4-19-19 |
19 |
60154029 |
1 |
螺母 |
Nut |
4-19-20 |
20 |
60154026 |
1 |
螺钉 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-21-21 |
21 |
21010039 |
1 |
钢球 |
Steel Ball |
4-21-22 |
22 |
60154030 |
1 |
轴套 |
shaft sleeve |
4-21-23 |
23 |
60044360 |
2 |
防尘圈 |
Ring, dust |
4-21-24 |
24 |
60046228 |
1 |
B型轴套 |
Sleeve, shaft |
4-21-25 |
25 |
60046231 |
2 |
防尘圈 |
Ring, dust |
4-21-26 |
26 |
60154040 |
1 |
防尘圈 |
Dust Ring |
4-21-27 |
27 |
60153996 |
1 |
垫片 |
washer |
4-21-28 |
28 |
A880899010003 |
2 |
直通式压注油杯 |
Oil cup, forced filling, straight-flow |
4-21-29 |
29 |
60149565 |
1 |
动臂油缸密封包38.5T-DB-G 恒立 |
Sealed package of movable boom |

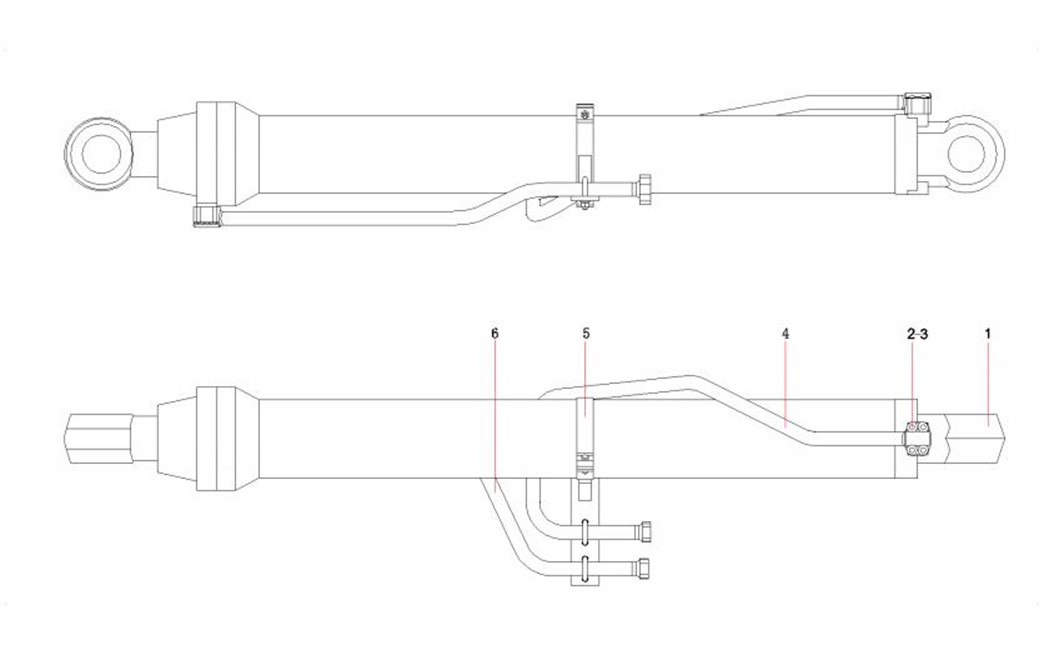

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
4-23-1 |
1 |
60053918 |
1 |
动臂油缸 |
Cylinder, boom |
4-23-2 |
2 |
A210204000359 |
8 |
螺钉M12×60GB70.1 10.9级 |
Screw M12×60GB70.1 10.9 |
4-23-3 |
3 |
B230101000456 |
2 |
O形圈 |
O-ring |
4-23-4 |
4 |
12225510 |
1 |
钢管 |
Tube |
4-23-5 |
5 |
12235007 |
1 |
管夹 |
Clamp, pipe |
4-23-6 |
6 |
12225647 |
1 |
钢管 |
Tube |
