SANY SY385C SY385CDI3K EXCAVATOR parts catalog 02
Chapter 2

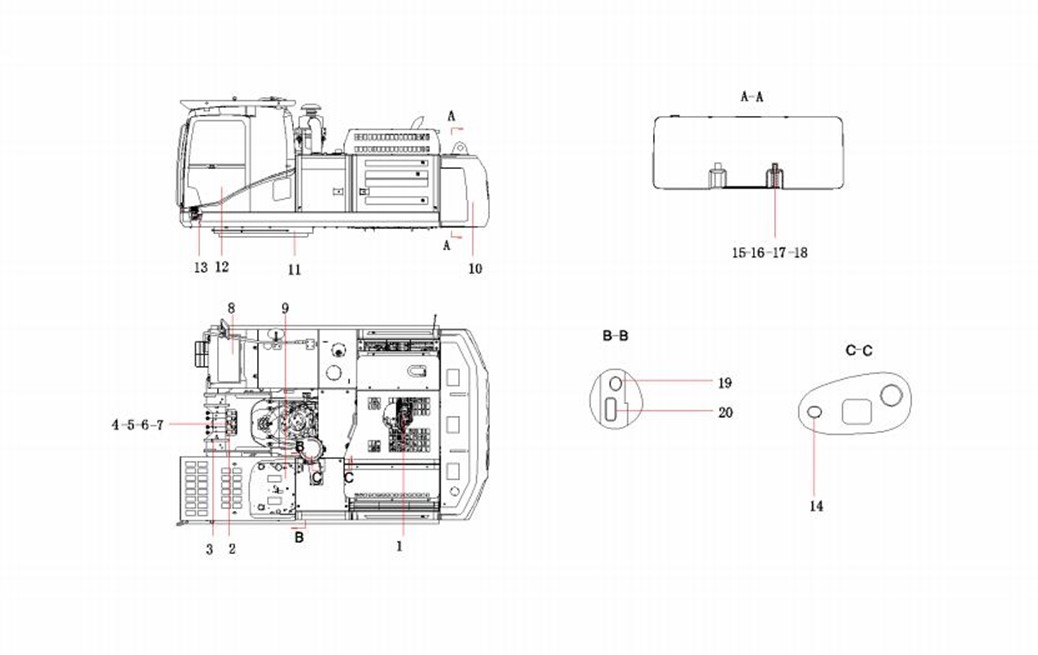

Slewing device SY365CDI3K.1
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-3-1 |
1 |
13443398 |
1 |
POWER SYSTEM |
2-3-2 |
2 |
13441701 |
1 |
Platform pipeline SY365CDI3K.1.2 |
2-3-3 |
3 |
13443776 |
1 |
Revolving Frame SY365CDI3K.1.1 |
2-3-4 |
4 |
A820606030364 |
1 |
Gasket, seal |
2-3-5 |
5 |
A820101117871 |
1 |
Cover |
2-3-6 |
6 |
A210111000101 |
2 |
Bolt M12×25GB5783 10.9 |
2-3-7 |
7 |
24000639 |
2 |
Washer |
2-3-8 |
8 |
13346999 |
1 |
Assembly panels |
2-3-9 |
9 |
13444417 |
1 |
Air conditioning SY365CDI3K.1.8 |
2-3-10 |
10 |
13439033 |
1 |
Counterweight assembly |
2-3-11 |
11 |
13587578 |
1 |
Rotary bearing assy |
2-3-12 |
12 |
13443999 |
1 |
cab SY365CDI3K.1.5 |
2-3-13 |
13 |
13441696 |
1 |
Pilot Pipeline SY365CDI3K.1.4 |
2-3-14 |
14 |
12487116 |
1 |
Rubber protective |
2-3-15 |
15 |
13345424 |
4 |
bush SY365CFI2KH.1.1-1 |
2-3-16 |
16 |
A229900010252 |
4 |
Bolt |
2-3-17 |
17 |
13301920 |
4 |
Spacer SY485C1I3KH.1-2 |
2-3-18 |
18 |
13301921 |
4 |
Spacer SY485C1I3KH.1-3 |
2-3-19 |
19 |
11844004 |
1 |
Jacket, rubber |
2-3-20 |
20 |
12486982 |
2 |
Rubber protective sleeve |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

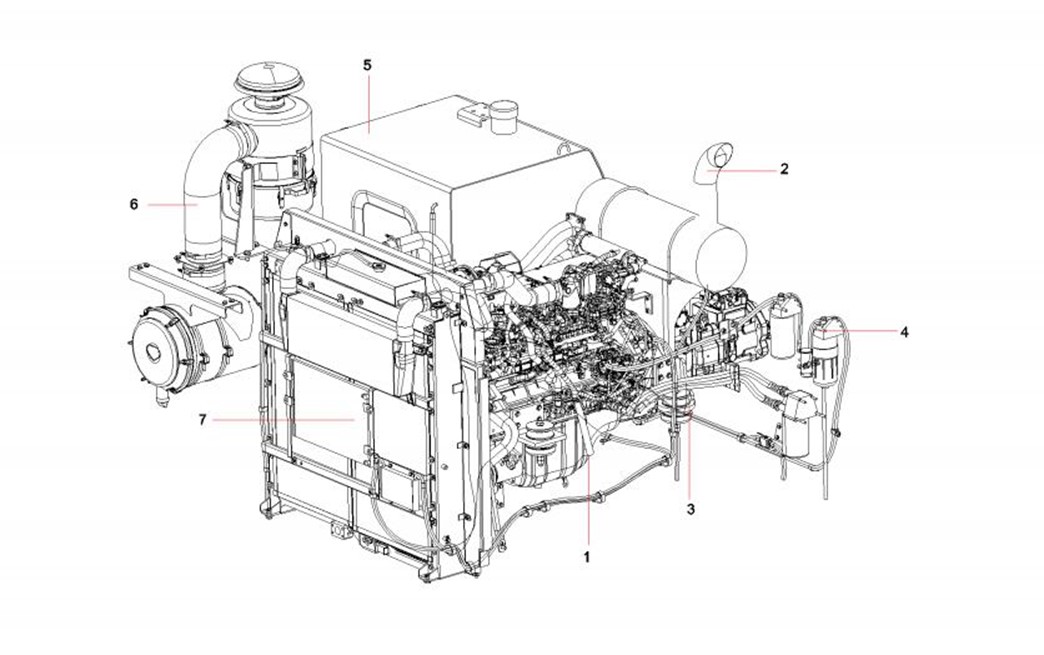

2-5-1 |
1 |
60238141 |
1 |
engine |
2-5-2 |
2 |
13443490 |
1 |
Exhaust system |
2-5-3 |
3 |
13434409 |
1 |
Damping and transmission system |
2-5-4 |
4 |
13443476 |
1 |
fuel system SY365CDI3K.1.3.5 |
2-5-5 |
5 |
13346847 |
1 |
fuel add pipe SY365CFI2KH.1.3.7 |
2-5-6 |
6 |
13443469 |
1 |
air inlet system SY365CDI3K.1.3.4 |
2-5-7 |
7 |
13441476 |
1 |
cooling system SY365CDI3K.1.3.3 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

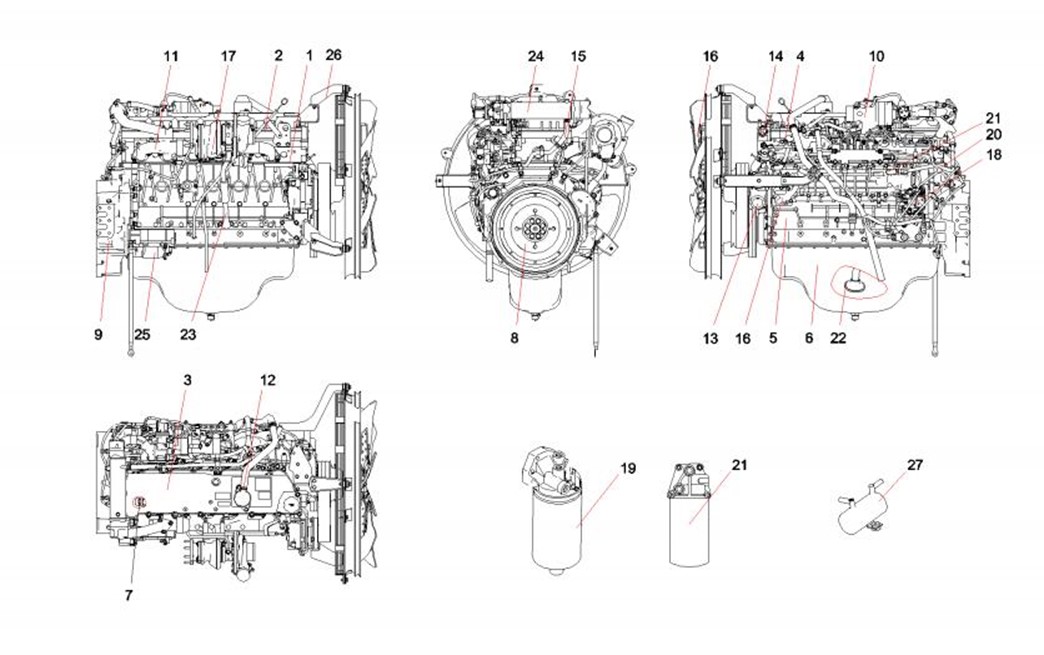

2-7-1 |
1 |
60311904 |
1 |
Engine maintenance package |
2-7-2 |
2 |
60311905 |
1 |
Washer repair set |
2-7-3 |
3 |
60311906 |
1 |
Air valve chamber cover assembly |
2-7-4 |
4 |
60311911 |
1 |
Cylinder cover assembly |
2-7-5 |
5 |
60311929 |
1 |
Air cylinder body assembly |
2-7-6 |
6 |
60311942 |
1 |
Oil pan assembly |
2-7-7 |
7 |
60311946 |
1 |
Camshaft and valve assembly |
2-7-8 |
8 |
60311965 |
1 |
Crankshaft and piston assembly |
2-7-9 |
9 |
60311977 |
1 |
Timing gear case assembly |
2-7-10 |
10 |
60311988 |
1 |
Air intake assembly |
2-7-11 |
11 |
60311161 |
1 |
Exhaust assembly |
2-7-12 |
12 |
60311167 |
1 |
Ventilation system |
2-7-13 |
13 |
60311176 |
1 |
Water pump assembly |
2-7-14 |
14 |
60311189 |
1 |
Thermostat assembly |
2-7-15 |
15 |
60311200 |
1 |
Engine water piping |
2-7-16 |
16 |
60311211 |
1 |
Fan and belt assembly |
2-7-17 |
17 |
60311217 |
1 |
Turbocharger system |
2-7-18 |
18 |
60311226 |
1 |
Fuel injection system |
2-7-19 |
19 |
60311838 |
1 |
Filter system |
2-7-20 |
20 |
60311840 |
1 |
Fuel pipe system |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-9-21 |
21 |
60311845 |
1 |
Oil cooler system |
2-9-22 |
22 |
60311850 |
1 |
Engine Oil Pump assembly |
2-9-23 |
23 |
60311855 |
1 |
Engine oil piping |
2-9-24 |
24 |
60311862 |
1 |
EGR assembly |
2-9-25 |
25 |
60311882 |
1 |
Engine electrical control parts |
2-9-26 |
26 |
60311895 |
1 |
Radiator system |
2-9-27 |
27 |
60311897 |
1 |
Fuel tank |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

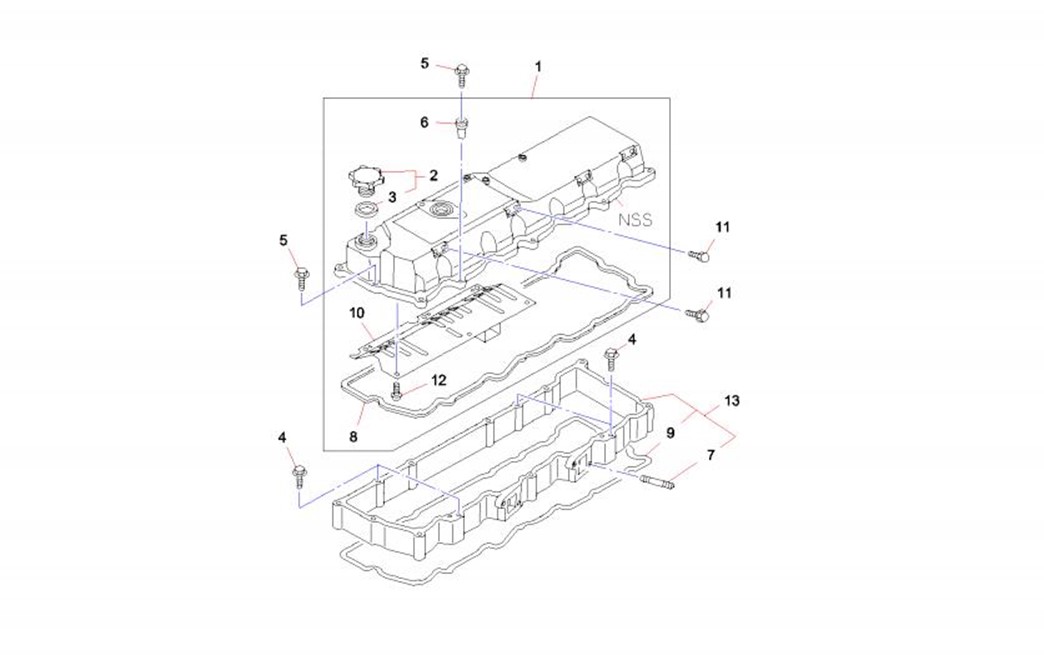

2-11-1 |
1 |
60311907 |
1 |
Air valve chamber cover assembly |
2-11-2 |
2 |
B229900005123 |
1 |
Cap AS, Engine Oil Filler |
2-11-3 |
3 |
B229900005124 |
1 |
Gasket, Oil Filler Cap |
2-11-4 |
4 |
60093241 |
4 |
Bolt |
2-11-5 |
5 |
B229900004857 |
11 |
Bolt |
2-11-6 |
6 |
B229900004434 |
11 |
Sleeve, Spacer |
2-11-7 |
7 |
60311908 |
2 |
Stud 894386-5120 M8×28 L=38 |
2-11-8 |
8 |
B229900004560 |
1 |
Gasket |
2-11-9 |
9 |
60311909 |
1 |
Gasket |
2-11-10 |
10 |
B229900004192 |
1 |
Plate |
2-11-11 |
11 |
B229900004849 |
8 |
Bolt |
2-11-12 |
12 |
B229900004785 |
6 |
Screw |
2-11-13 |
13 |
60311910 |
1 |
Air valve chamber lower cover |
